網絡分析儀TRL校準實踐

1. 前言

本文闡述8510C網絡分析儀的TRL校準實踐過程,供入門者參考。我們將重點描述如何準備網分所需的校準文件(也就是校準件的定義)并給出實際測試結果。作為一種驗證校準效果的方法,本文對cross波導進行了實測,并與CST仿真結果對比。本文所用到的波導包括WR-42和WR-28,后者已然工作于毫米波頻段。

2. TRL校準文件的準備

a) 為完成本文實踐,讀者應當具有如下軟/硬件:VNA、校準件器件(一個波導短路器、一個波導墊片、兩個波導同軸轉換器)、生成校準文件的軟件(該軟件用于定義校準件并將數據發送給VNA)。為完成后續驗證測試,讀者還需一個額外的波導墊片和直波導)。

b) 本文所用的校準文件生成軟件為VNA Cal Kit Manager 2 (其下載網址:點擊下方二維碼即時連接);

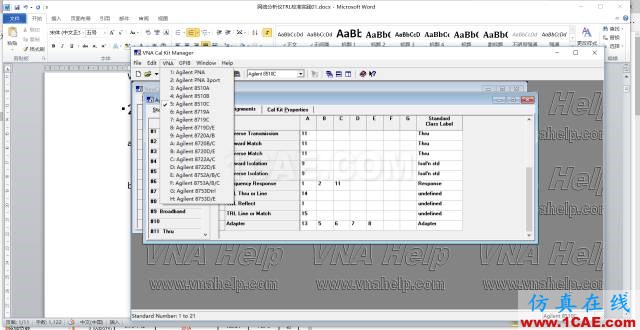

需要注意的是:該軟件僅支持如下所示的VNA(讀者還可從下載諸如CalKitEditor這樣的軟件完成類似的工作)。

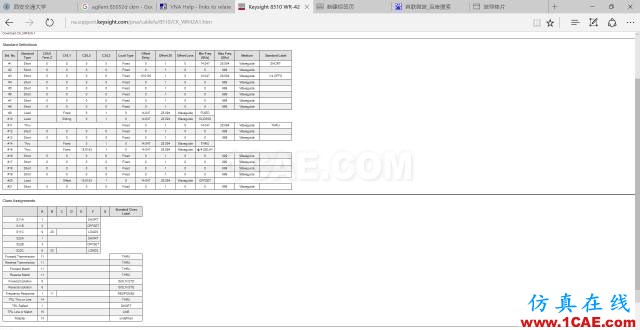

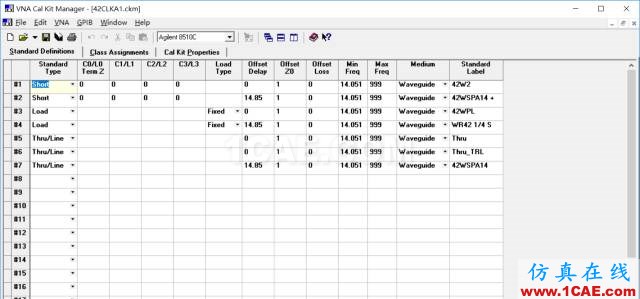

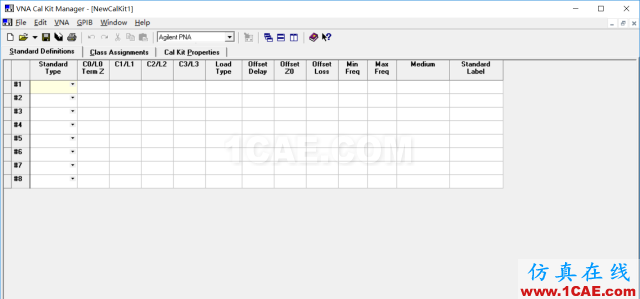

c) 使用該軟件打開已有的校準件文件42CLKA1.ckm后可以看到如下所示的校準件定義(如果沒有該文件,亦可用軟件的創建功能自行生成;例如,8510系列的VNA,其WR42校準件定義可參照:(點擊下方二維碼即時連接);

主要的技術參數是standard definitions和class assignments):

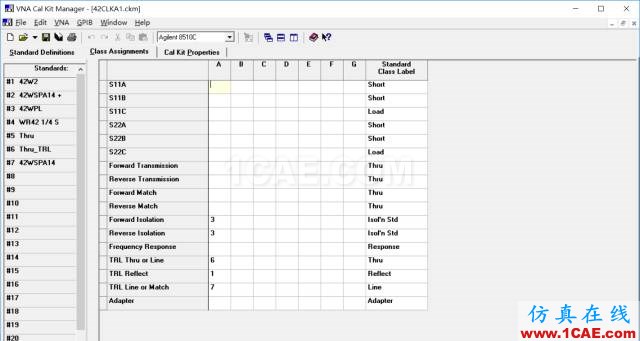

d) 還可看到class assignments參數如下(該表中,第一列數字對應著所用的standard,例如:TRL Line選項對應數字為7,表示Line校準件定義為standard definitions中的第7號器件):

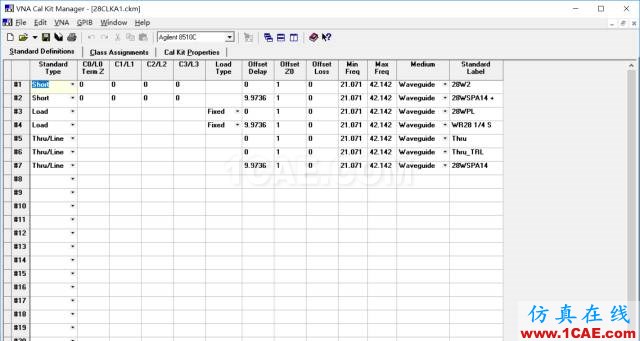

e) 對于本文情形而言,關鍵參數是Line所對應的延遲。從“class assignments”表中可知我們所用的Line standard為7#,這意味著我們應依據實際使用的波導墊片來定義“standard definitions”表中第7行的延遲參數。在本文的后面,當我們以WR-42的校準文件為基礎來生成WR-28的校準文件時,僅需更改Line的延遲參數14.85 ps(當然,其它顯而易見的參數仍然需要修改,比如頻率范圍及相關名稱等)。下圖為經過修改后得到的WR-28校準件定義:

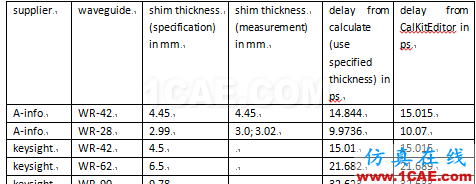

f) 這里,我們說明如何依據波導墊片尺寸來計算延遲參數。首先,我們需要獲取波導墊片的厚度(最好的方法是實際測量;另一種方法是從供應商那里獲得波導墊片厚度,通?？稍谄涔倬W(wǎng)或產品數據手冊里查到)。當獲取到波導墊片厚度后,延遲=厚度/光速。下表給出了一些波導墊片的計算結果,并與CalKitEditor中的參數進行了對比(該軟件下載地址: 點擊下方二維碼即時連接)。二者吻合良好。

需要注意:實測厚度與標稱厚度可能略有誤差(這是加工過程導致的不可避免誤差)。如果讀者想自制波導校準件,可參照主流供應商提供的器件尺寸。

g) 在完成校準件定義后,我們使用VNA Cal Kit Manager中的“send the kit to VNA”功能(在 GPIB菜單下)將校準文件發送給VNA(前提是所用PC已經通過GPIB與VNA連接)。至此,已經可以開始執行TRL校準了(基本過程與同軸端口校準測量過程類似,不再贅述)。

3. 測量結果

a) WR-42波導

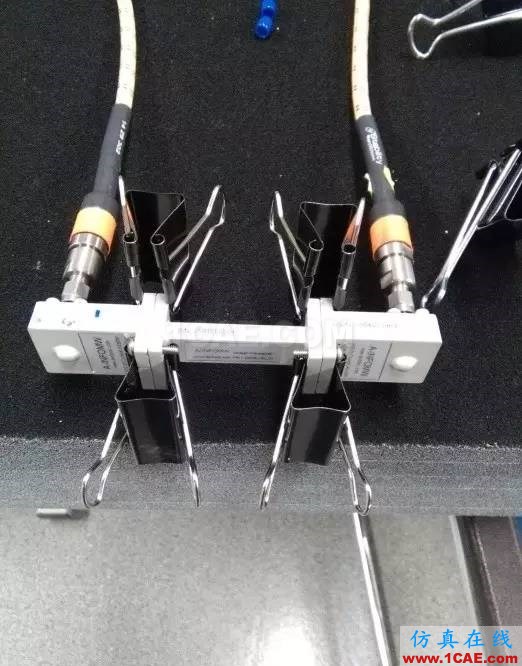

首先,我們展示一些現場連接圖片。下圖為測量波導墊片的現場圖(方便起見,用夾子來輔助固定波導)。

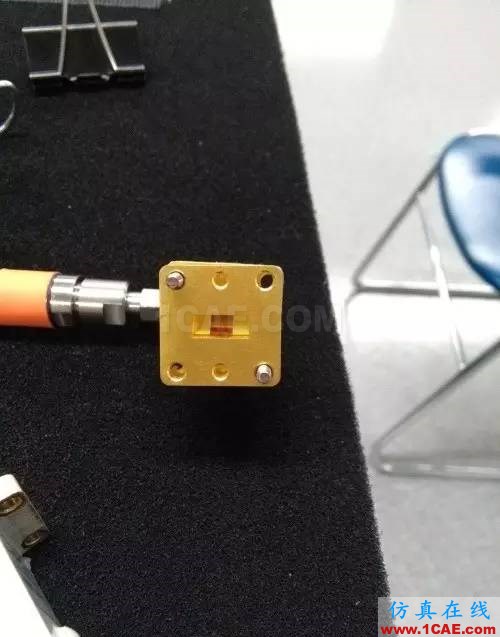

下圖為cross波導實物圖(為了驗證網分校準結果,將波導墊片繞軸旋轉90°以后接入,以此獲得一定量的插損效果;這是因為網分的測量不確定度與插損息息相關)。嚴格來講,VNA在校準完成后,應執行驗證件的測試工作。但是實際中,往往通過觀察校準后VNA是否達到如下指標來判斷:直通條件下,插損和相依是否都接近0,回損是否大于40dB等。

在下圖中,我們展示了cross波導的測量結果及其不確定度(重復執行10次裝配/測試過程,取均值為測試結果,取標準方差為不確定度)。結論是:幅度的不確定度約為 0.1 至 0.5 dB。

類似地,下圖為相位測量結果及其不確定度:相位的不確定度約為 1 至 3 deg。

為評估測量誤差,我們用CST軟件仿真了cross波導,其模型如下所示:

仿真結果與實測結果對比如下所示:在默認仿真結果準確的前提下,評估幅度測量位差約為1 dB,相位測量誤差約為3 to 8 deg。

b) WR-28波導

同樣地,我們對WR-28波導包括毫米波在內的頻率范圍內進行了測試。需要說明的是,受客觀條件限制,我們所用的WR-28波導同軸轉換器所配的同軸連接器為2.92mm連接器,而我們所用的網分電纜連接器為3.5mm連接器,二者可以實現配合,但在毫米波頻率范圍內,其性能通常是難以保證的。VNA校準完成后,首先測量了如下連接情形:“thru” (亦即波導同軸轉接器直接相連),“one shim” (在轉接器之間插入了一個波導墊片),“two shim” (在轉接器之間插入了兩個波導墊片),“shim-wg-shim” (在轉接器之間插入了“墊片-直波導-墊片”)。顯然,隨著轉接器之間插入的器件數增加,所測插損也應增加。下圖所得測量結果在一定程度上符合這個趨勢(由于插入的各器件自身損耗小,所以各曲線區分度不高)。而且還觀察到在個別頻點處,響應異常(S21高于0dB許多)。

下圖給出了與上圖對應的相位測試結果。對于thru情形,所測相位接近于零。這表面校準性能較佳。另一方面,當插入器件數目增加時,相位也隨之增加,符合預期。

接著,我們測量了如下兩種連接方式:shim-crossed waveguide-shim以及 shim-crossed shim-waveguide,前者即“墊片-旋轉90°直波導-墊片”,后者即“墊片-旋轉90°墊片-直波導”。由于直波導長度遠大于波導墊片厚度,所以預計前者插損顯著大于后者。下圖所得測試結果符合這一預期。實際上,下圖所示的第一種連接情形已經達到系統極限,所得數據并不能表示實際器件結果。

對于shim-crossed shim-waveguide情形,我們重復裝配并測量了三次,結果如下所示(具有較好的可重復性):

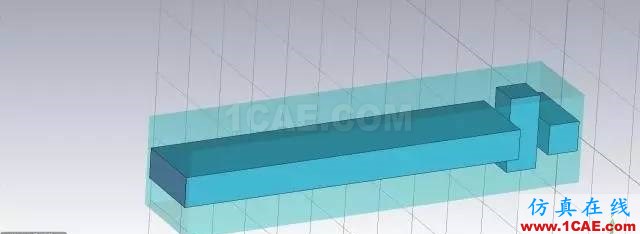

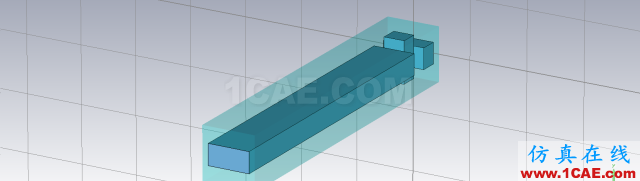

為評估測量誤差,我們進行了CST仿真并與測試結果對比。WR-28波導的寬度/高度為 7.11/3.56 mm?！皊him-cross_shim-waveguide” 連接情形的模型如下所示(仿真中,墊片厚度為3 mm,直波導長度為50.2 mm,波導電導率設置為金電導率 41 MS/m):

對比結果如下圖所示:(黑色表示實測結果,紅色表示仿真結果;除個別點以外,二者吻合良好)。

以下為shim-crossed waveguide-shim情形的對比結果,如前所述,此時器件的實際插損過大,導致超出了網分測量范圍。反過來,也可以由此對VNA的本底噪聲有一個評估。

4. 后記

網絡分析儀的使用是射頻/微波工程師或研發人員的基本功,然而不少人對于網分的校準以及測量誤差及不確定度缺乏足夠的認識。筆者也是抱著入門學習的態度進行實踐,請同行多多指教。
