搜索感知世界（一）：認識電阻
2017-03-24 by:CAE仿真在線 來源:互聯網
電阻的種類有很多
包括貼片電阻、可變電阻、熱敏電阻、
熱電阻溫度變送器、光敏電阻等
這里只給大家介紹幾種常用的電阻
電阻用表示符號為R
貼片電阻(又叫片式電阻)
分立電阻(又叫色環電阻)
和可變電阻(又叫電位器)
上圖是貼片電阻(又叫片式電阻)
此名主要是因?yàn)樗姆庋b是貼片的
從貼片電阻上的打標可讀出電阻值
例如:
1R0表示1Ω
6R8表示6.8Ω
100表示10×100=10Ω
102表示10×102=1000Ω = 1KΩ
103表示10×103=10000Ω = 10KΩ
222表示是22×102=2200Ω = 2.2KΩ
473表示是47×103=47000Ω = 47KΩ
1503表示是150×103=150000Ω = 150KΩ
9532表示是953×102=95300Ω = 95.3KΩ
4702表示是470×102=47000Ω = 47KΩ
看出規律了嗎?
這是數碼標示法,R表示是小數點
精密電阻四位,普通的一般為三位
前二位或三位是有效數字
最后一位是倍率(即10的多少次方),
單位是“歐”(歐姆)。

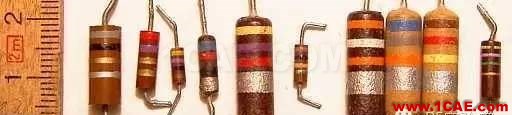

這叫分立電阻(又叫色環電阻)
因?yàn)樗姆庋b是有兩個腳
在焊接時需要在電路板上打孔
而貼片電阻則不需要打孔
色環電阻分為
四環色環、五環色環及六環色環
從色環上可以讀出電阻值及誤差范圍

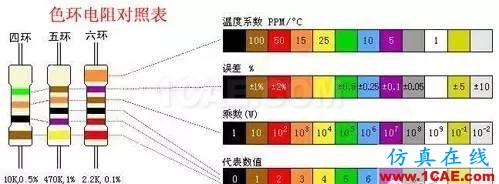

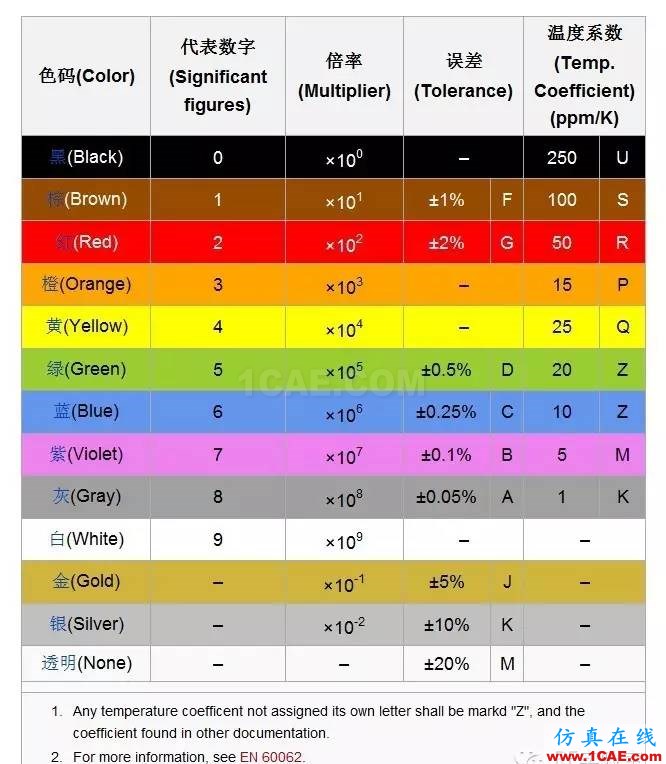

上面兩圖介紹了色環電阻的讀數方法
上面的這三種都是可變電阻,又叫電位器
在現實生活中
我們經常使用的是第一種和第二種

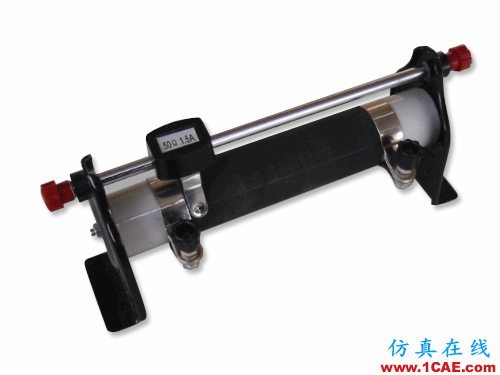

至于第三種小螺號只有在學校實驗室見過
走出象牙塔后
再沒有見過這種繞線式滑動電阻器
即笨重還不準確
電子電路中有三個最為基本的元件:
電阻、電容和電感。
電阻原則上是不受帶寬限制的
它即可以通過直流信號
也可以通過交流信號
電阻的作用有很多:
限流、分壓、阻抗匹配(改善駐波)
除此之外還有一個作用
你能否想到呢?
那就是通過歐姆定律來測量電流
今天給大家簡單的介紹了下電阻,陸續的還會給大家介紹一些基本的電子知識,然后小螺號會帶領大家做些簡單的電路設計,再往后就會和大家一起做無線通信設備。
