手機多頻帶射頻天線調試經驗及新方法

2017-03-17  by:CAE仿真在線  來源:互聯網

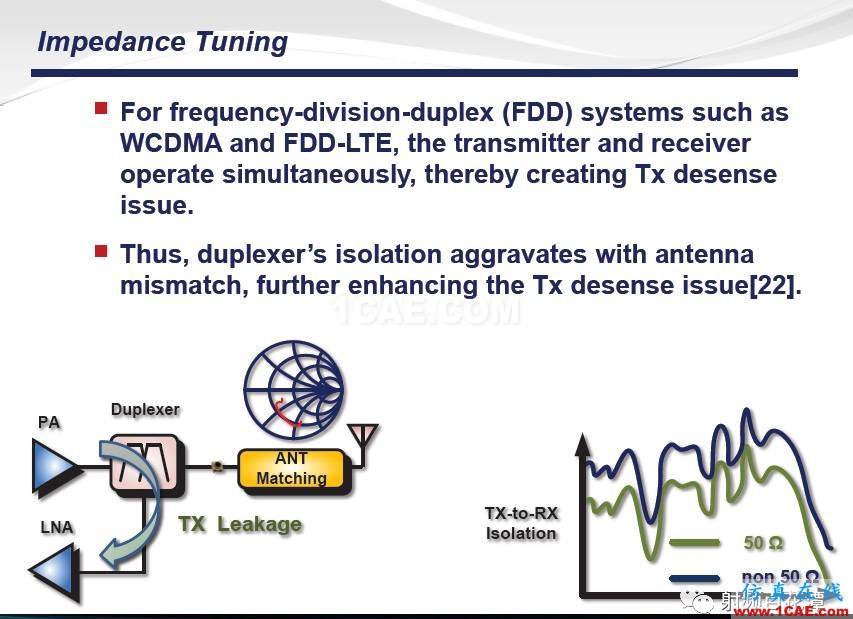

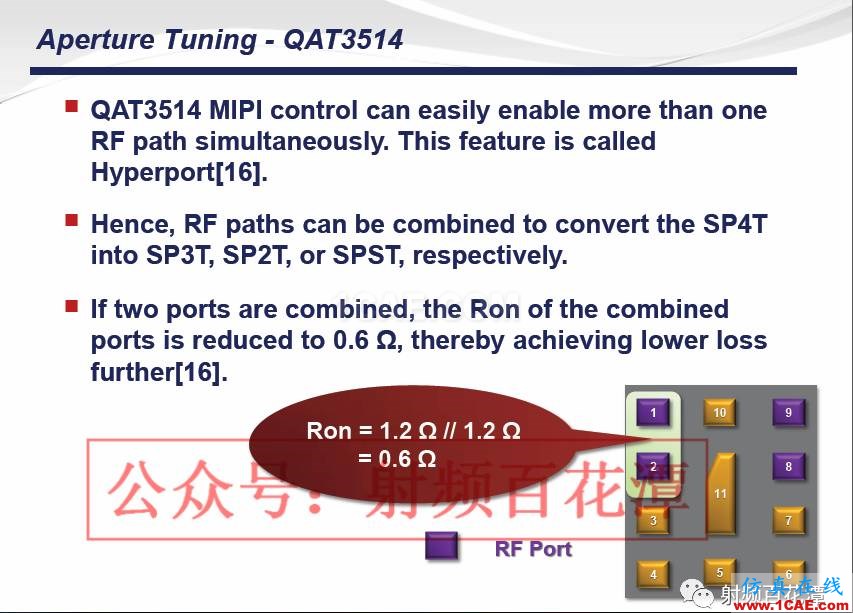

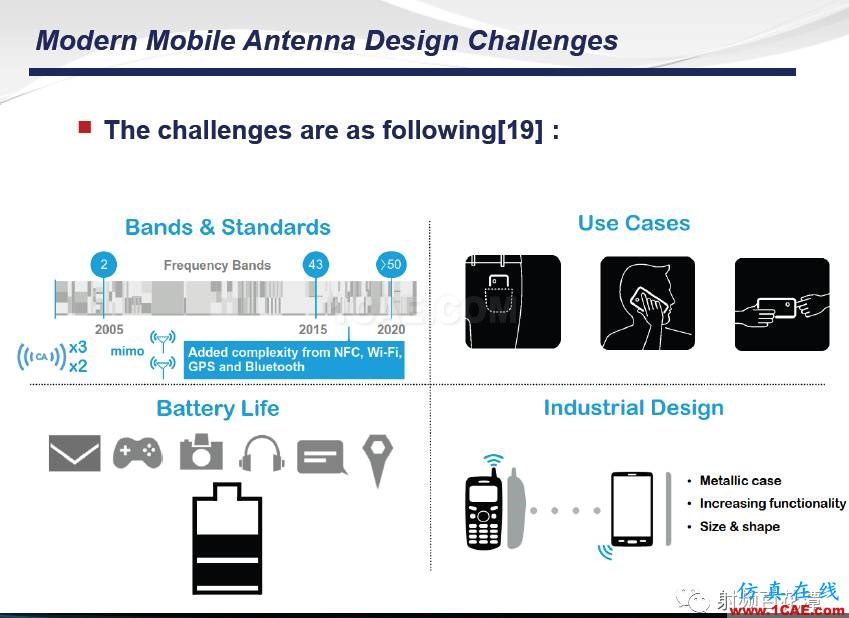

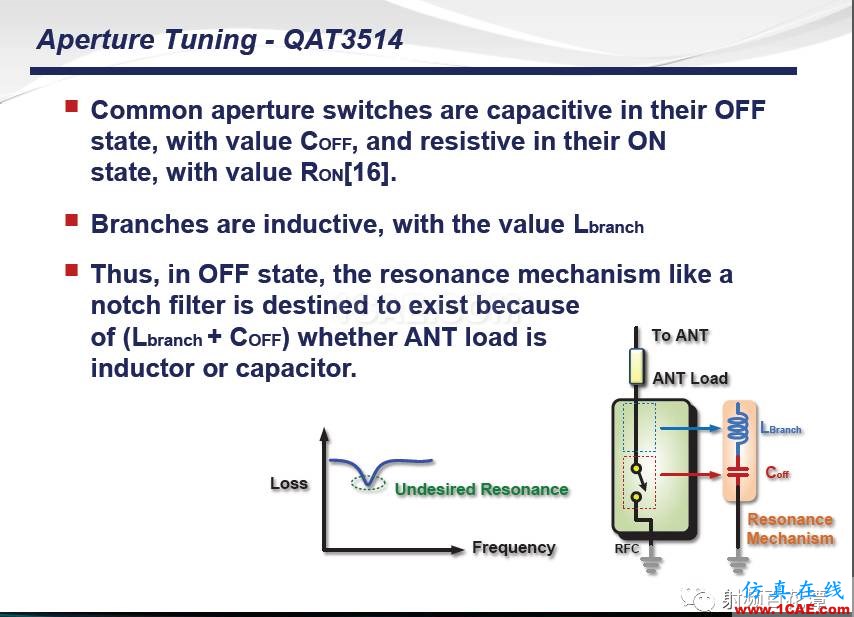

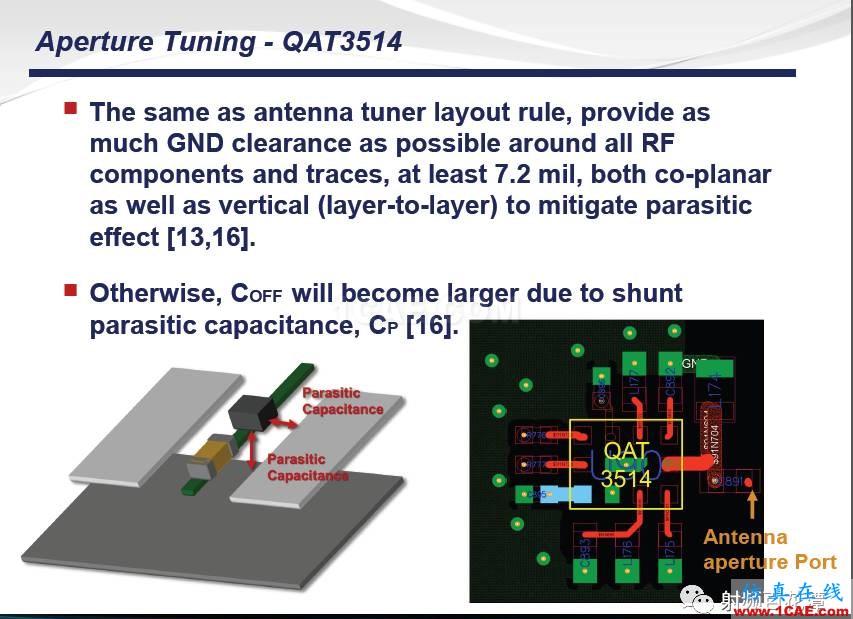

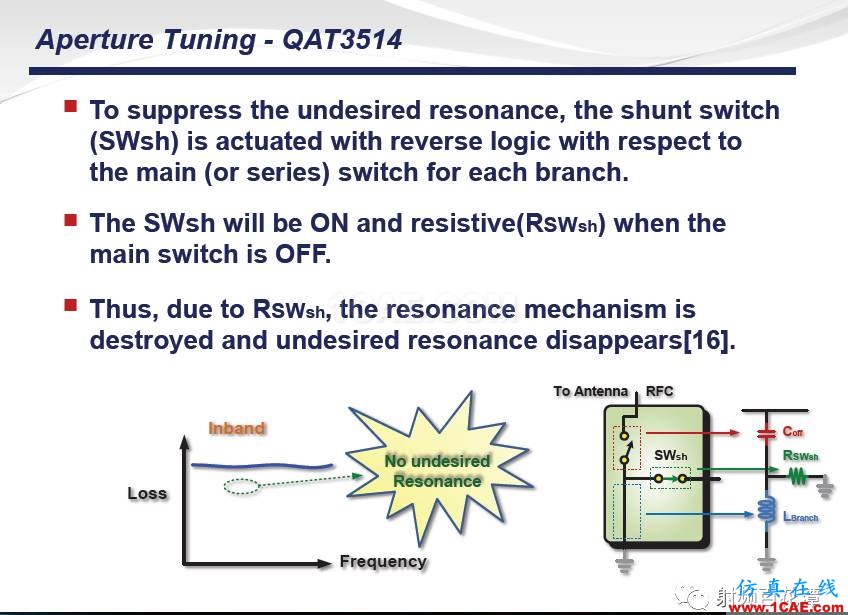

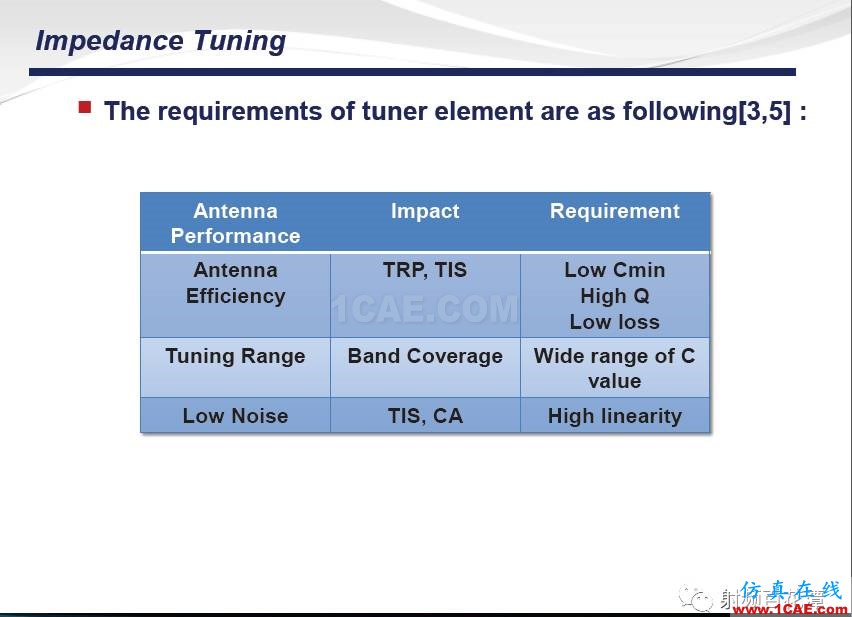

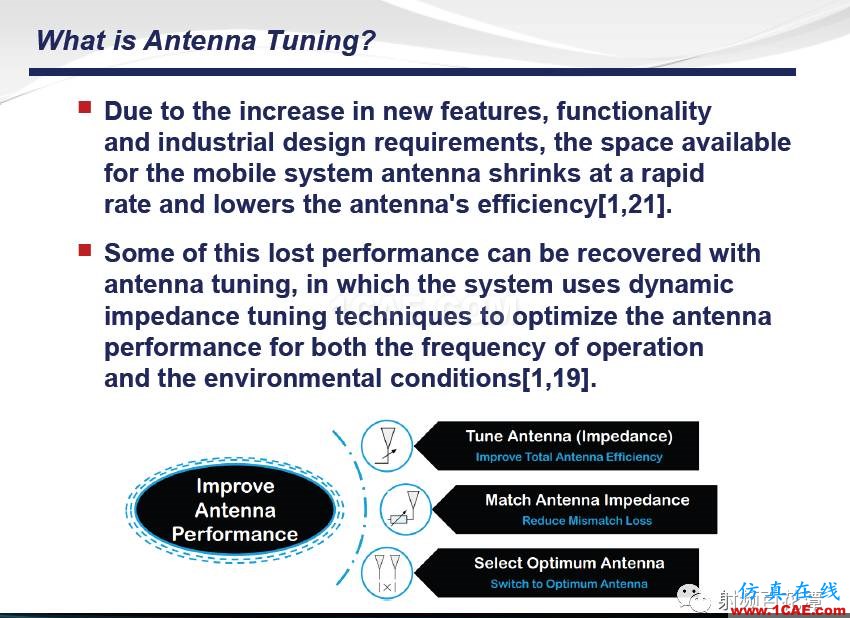

近來手機功能越多越多,頻帶越來越多,使得傳統天線設計和調試方式已無法滿足其規范要求。故有了ImpedanceTuner與ApertureSwitch的IC來輔助天線設計,使其能滿足規范要求,詳情可參照此文件:

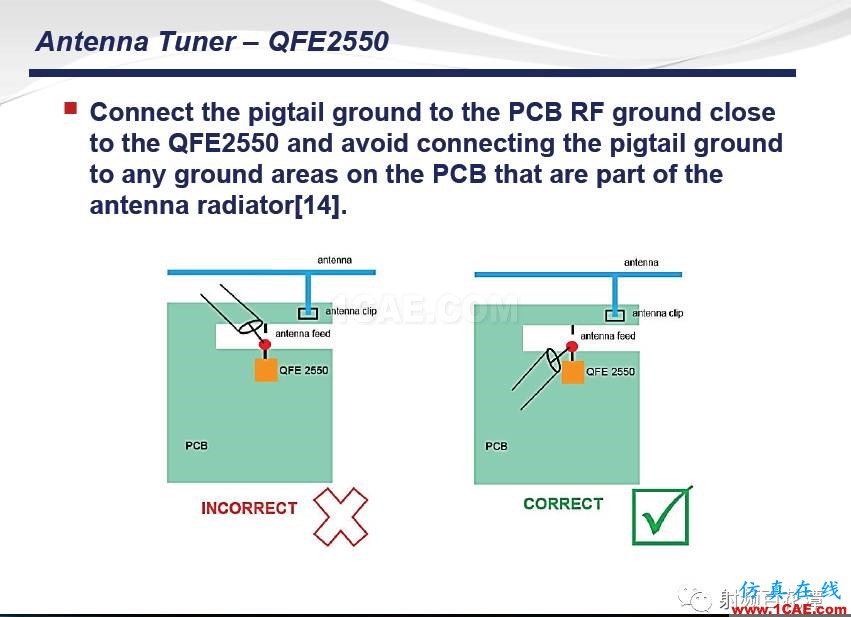

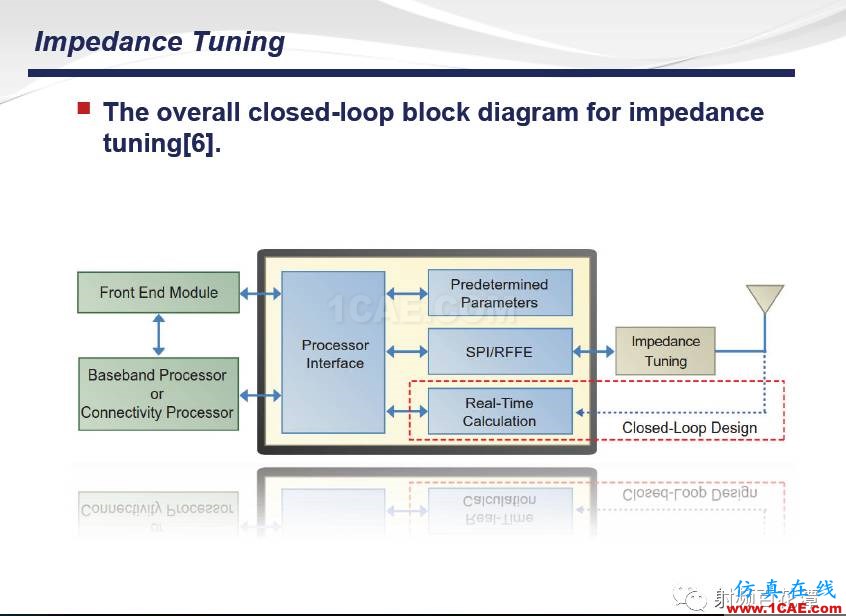

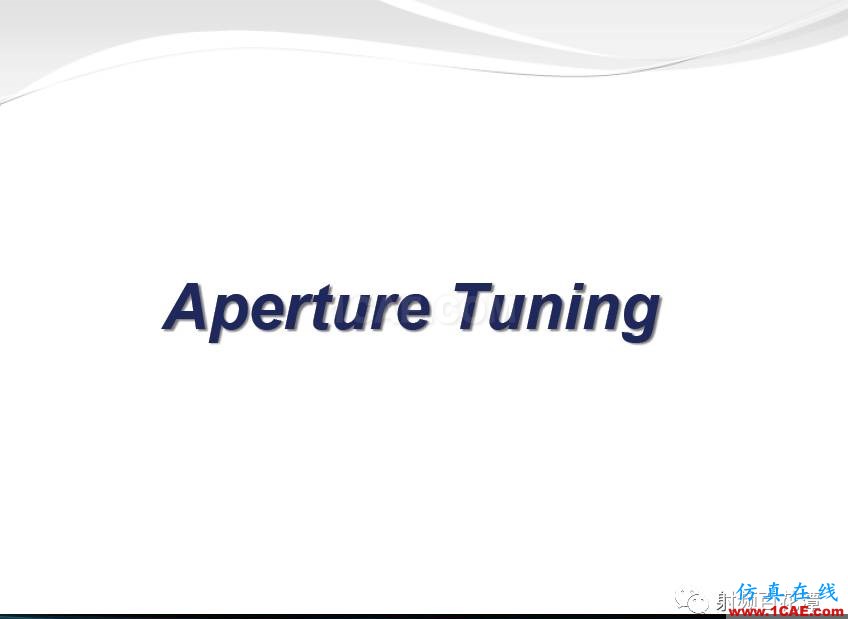

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片1

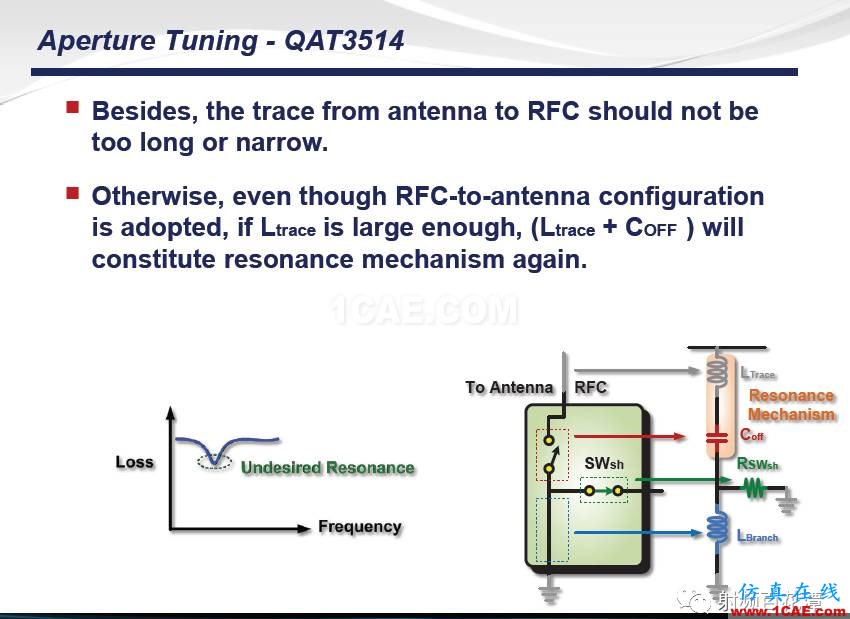

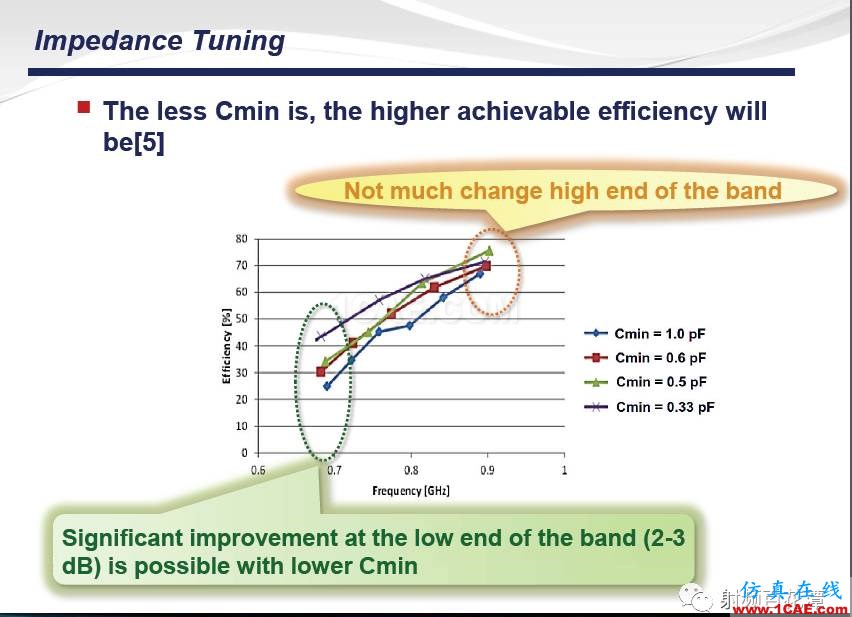

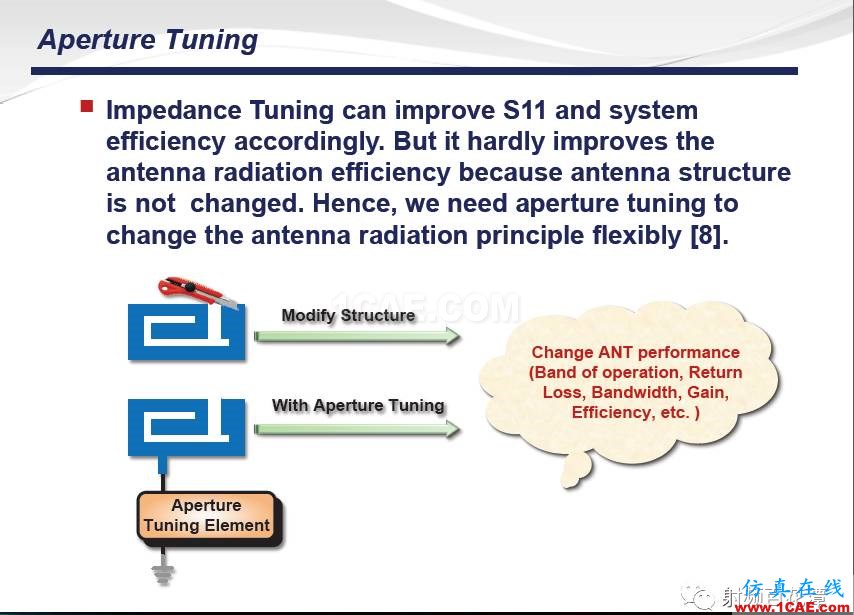

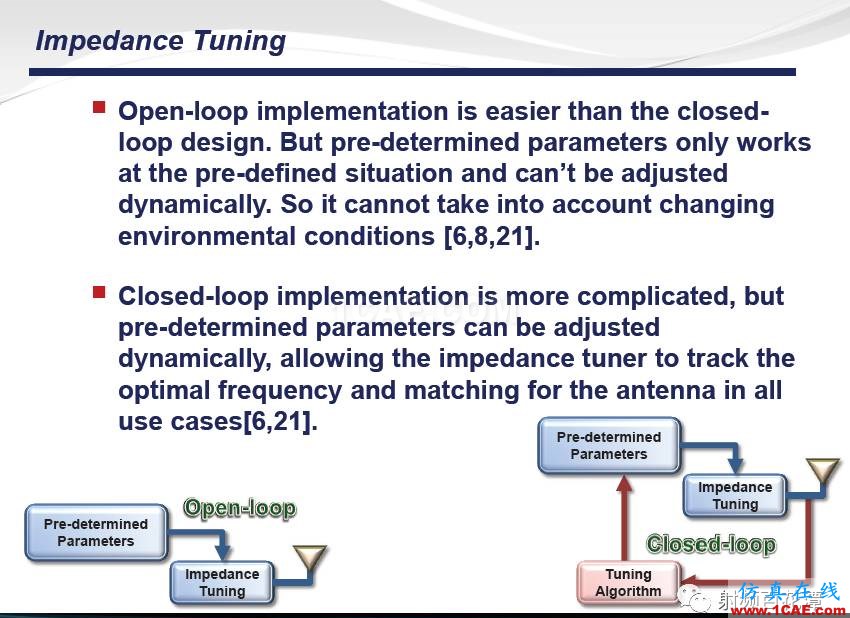

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片2

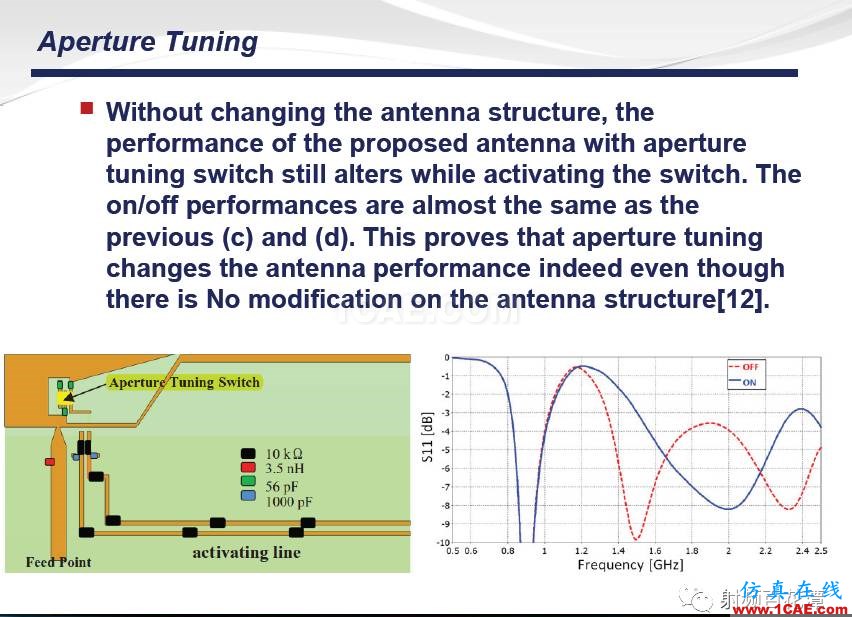

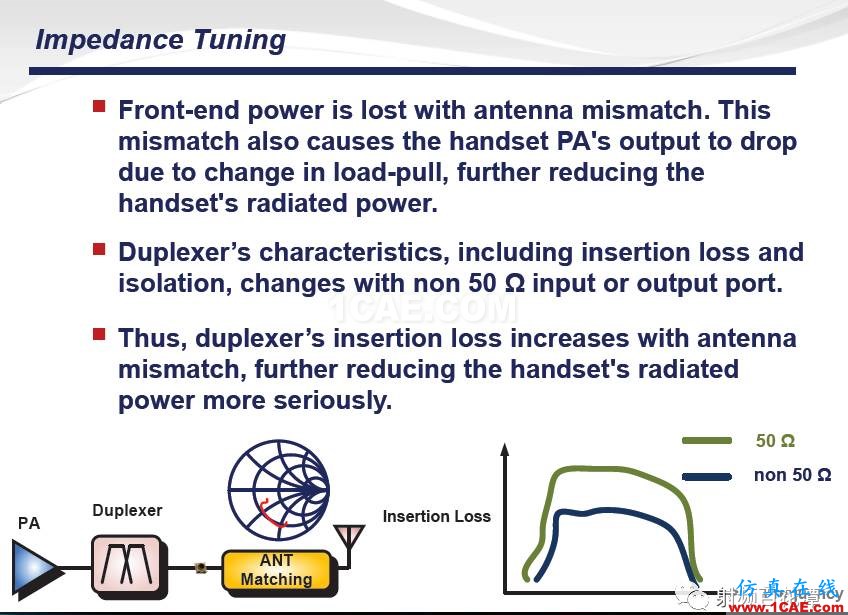

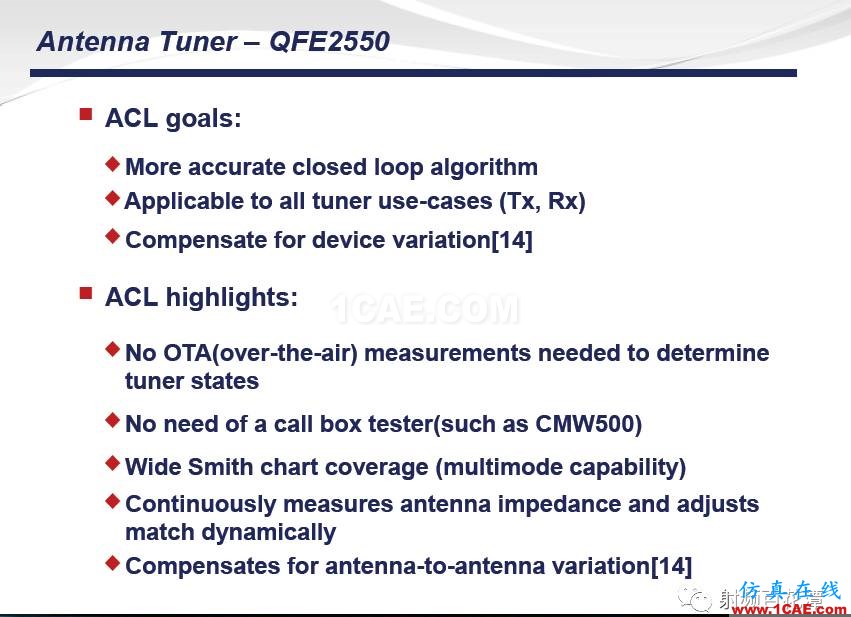

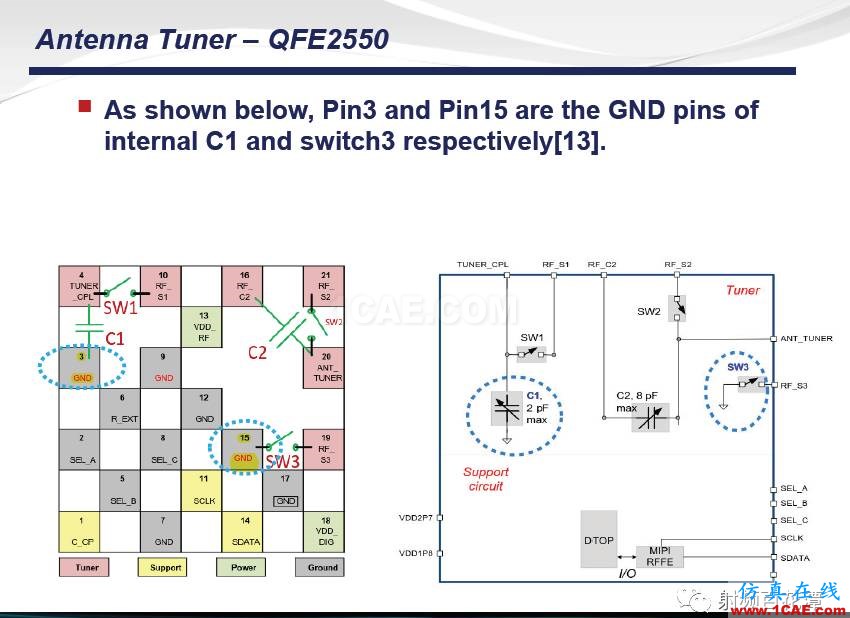

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片3

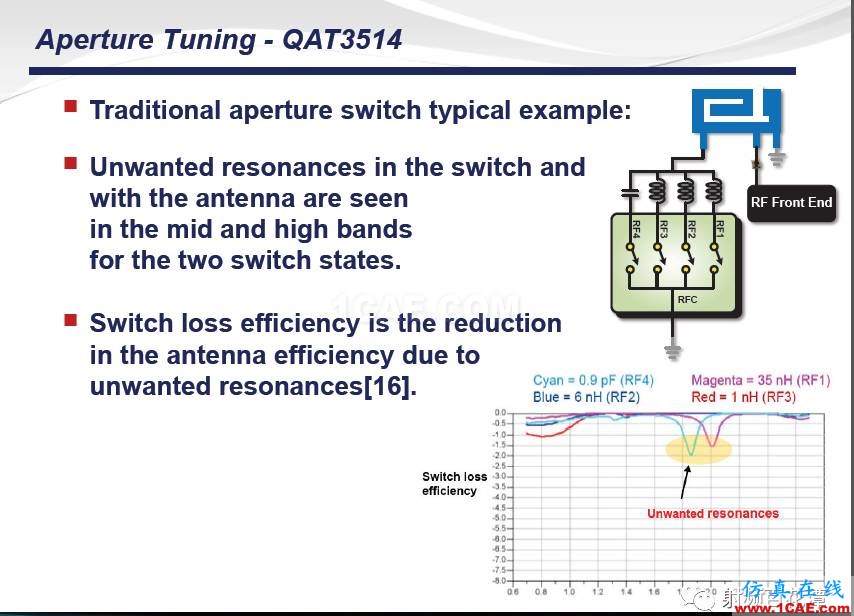

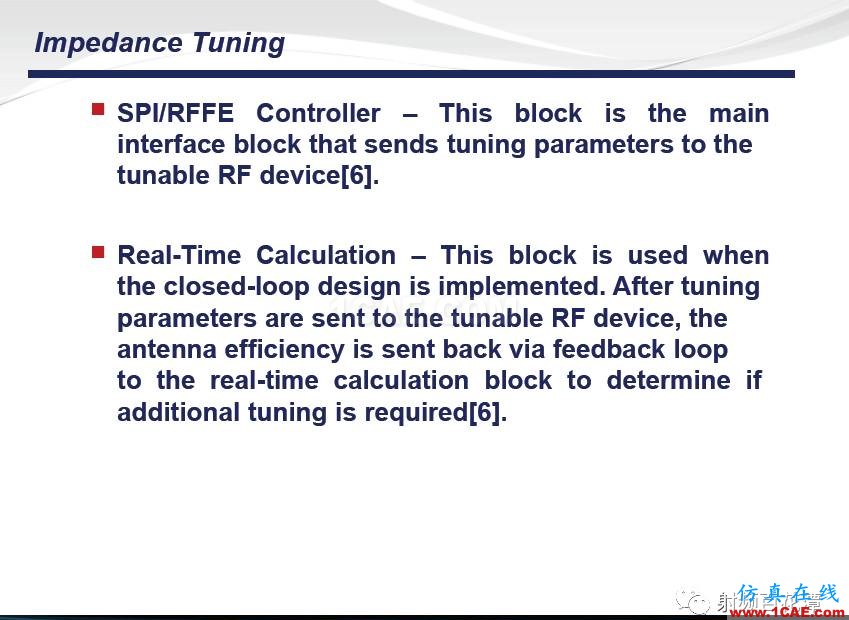

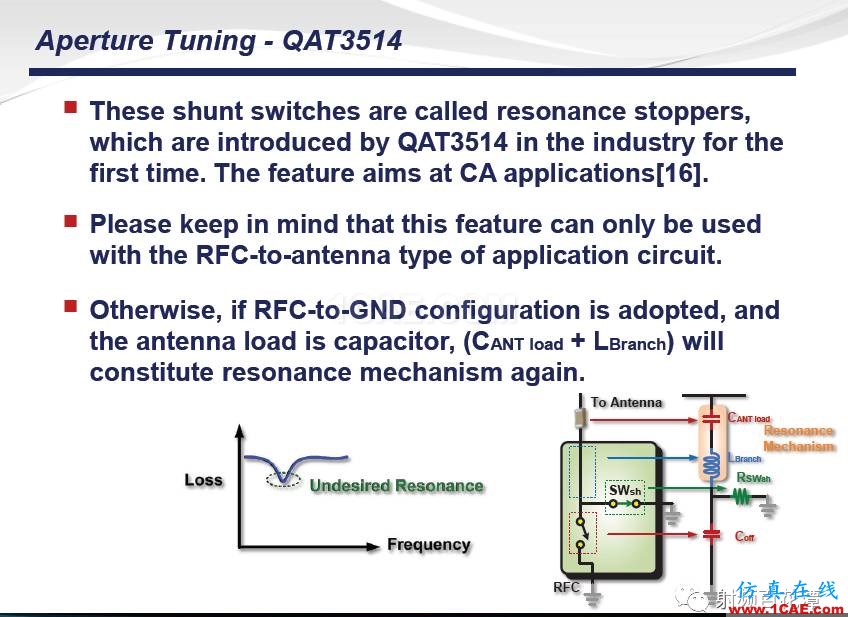

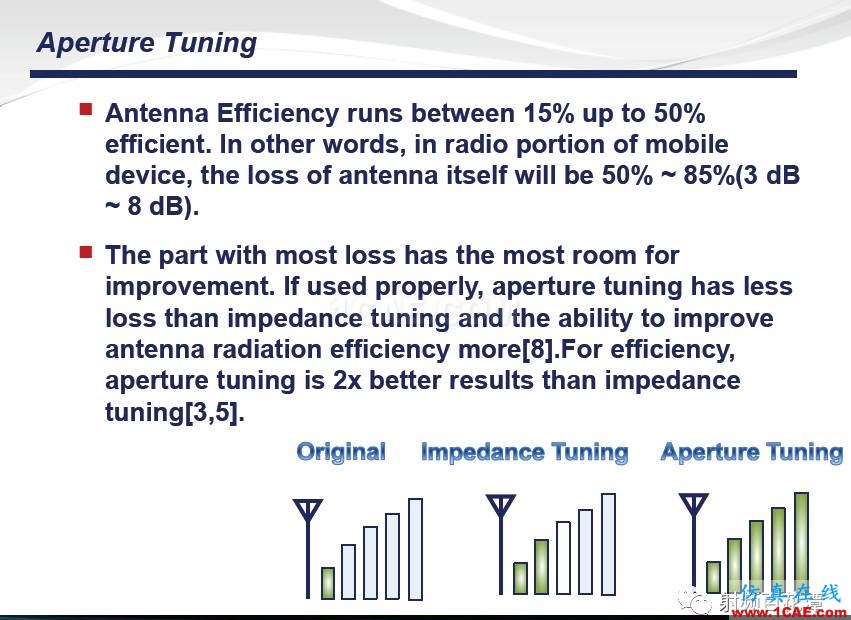

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片4

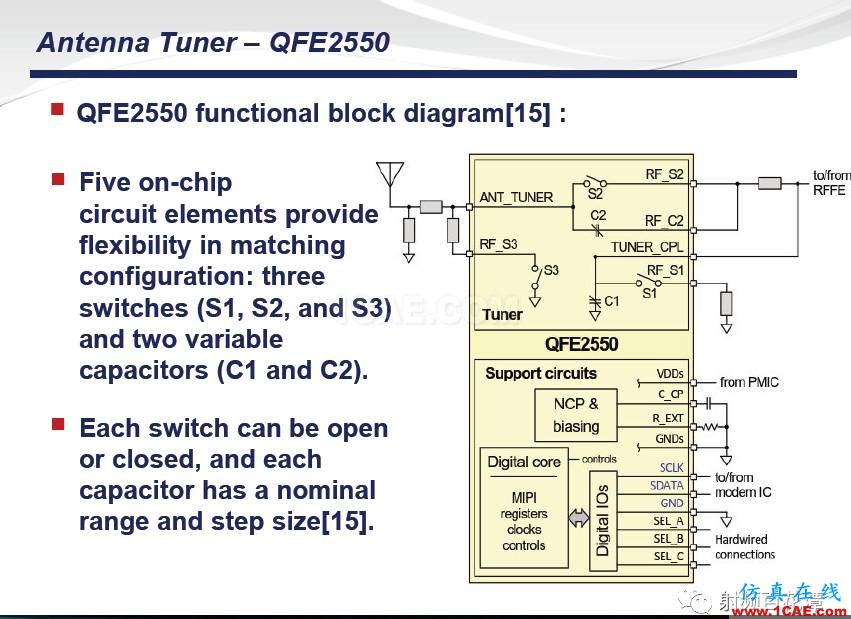

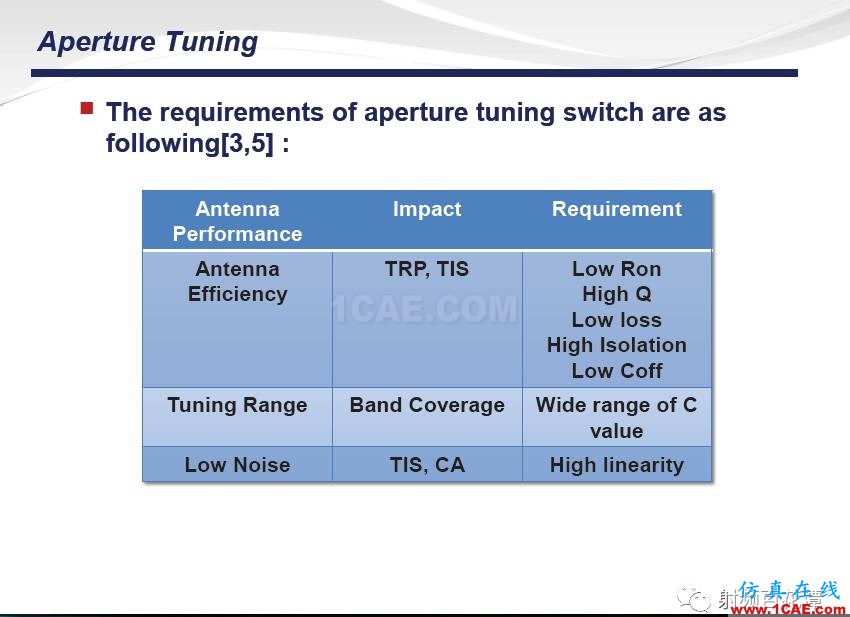

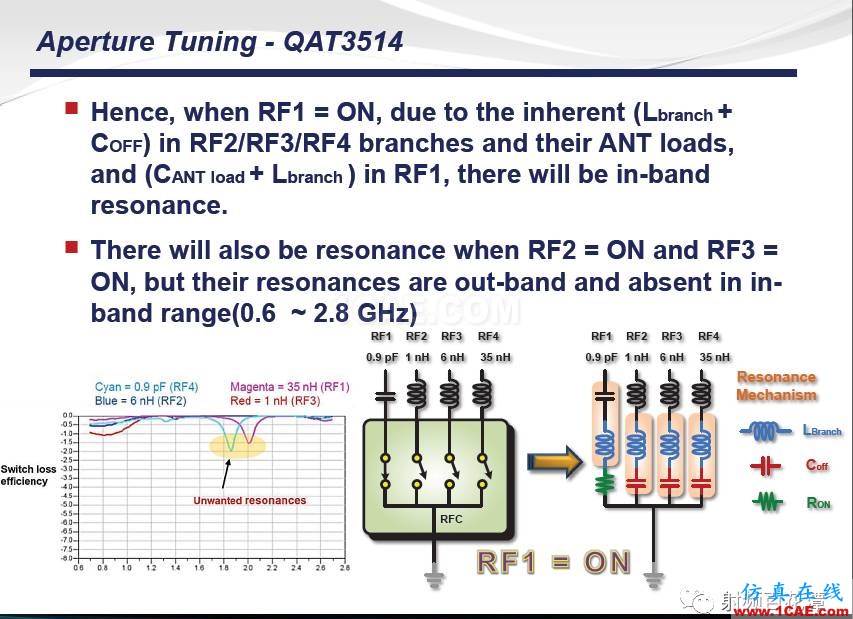

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片5

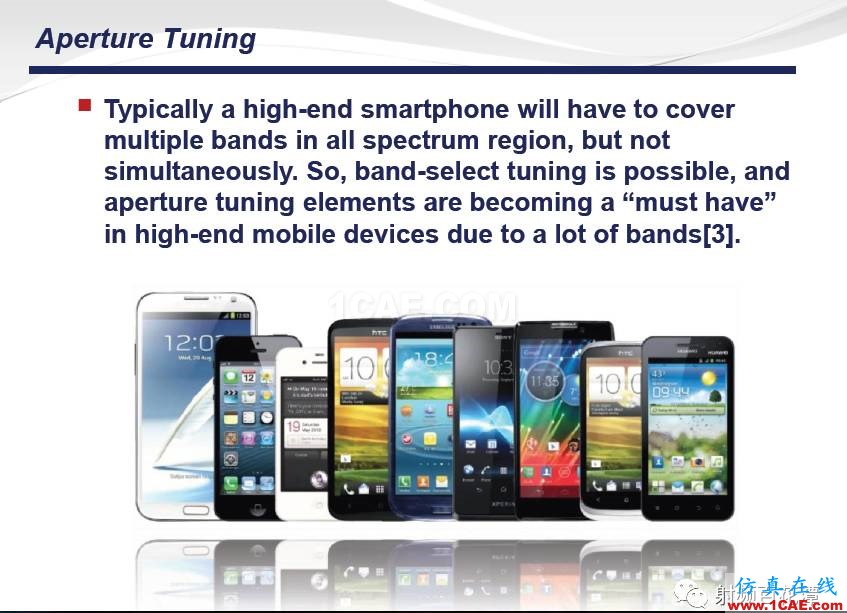

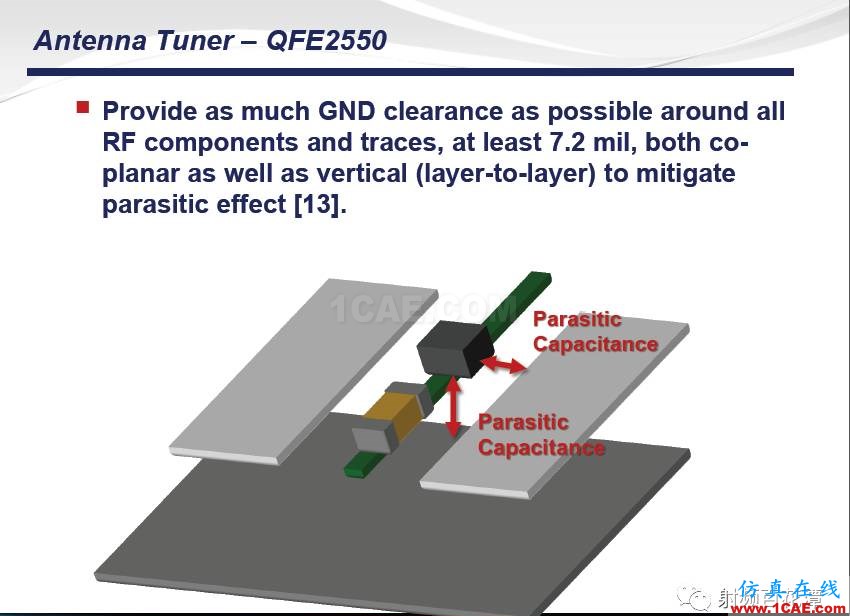

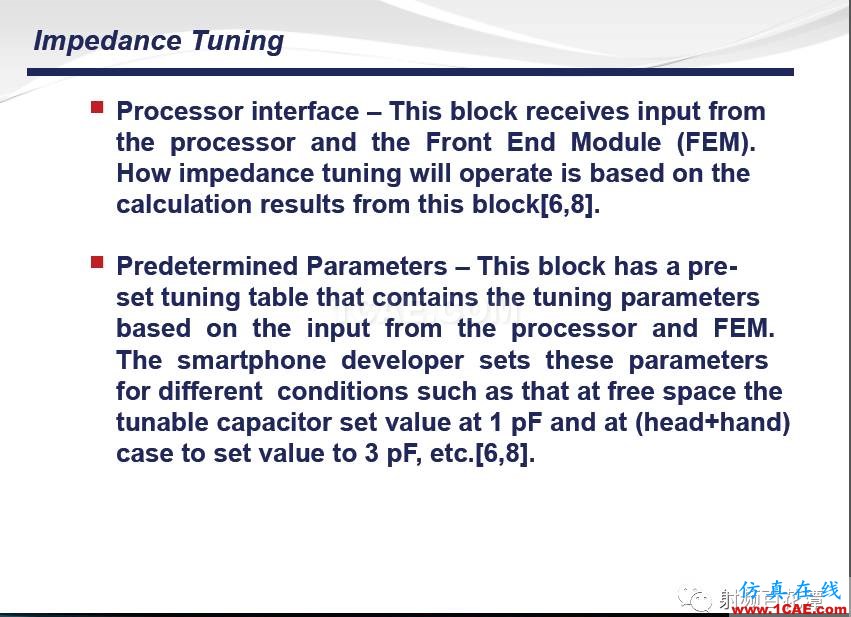

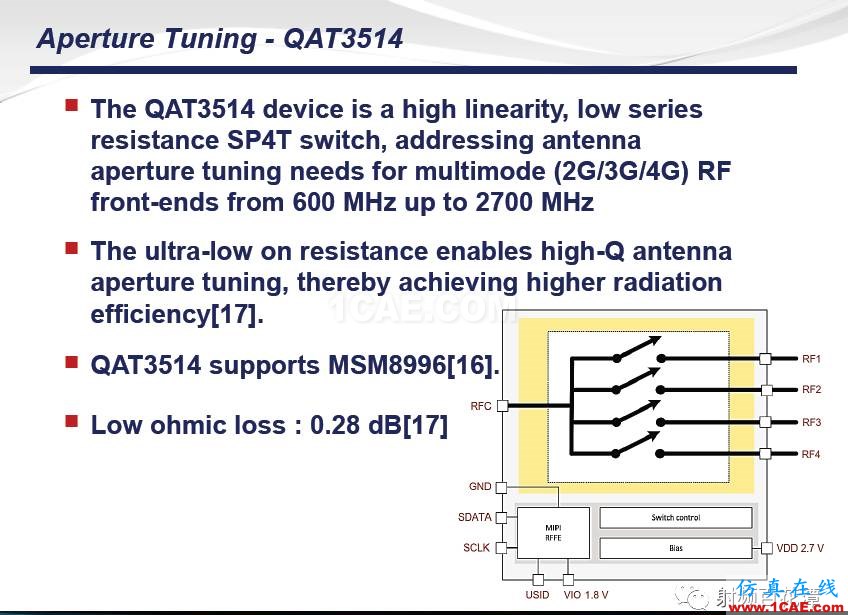

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片6

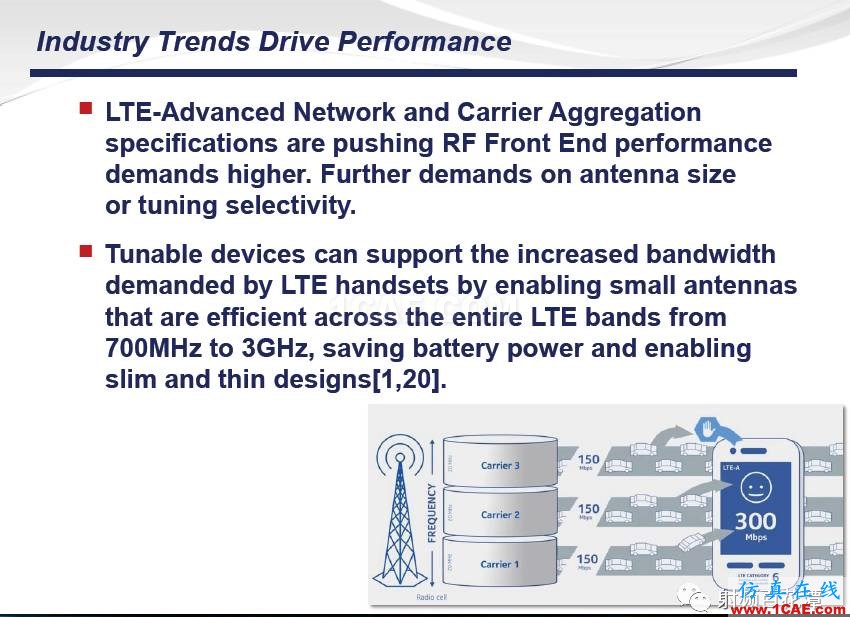

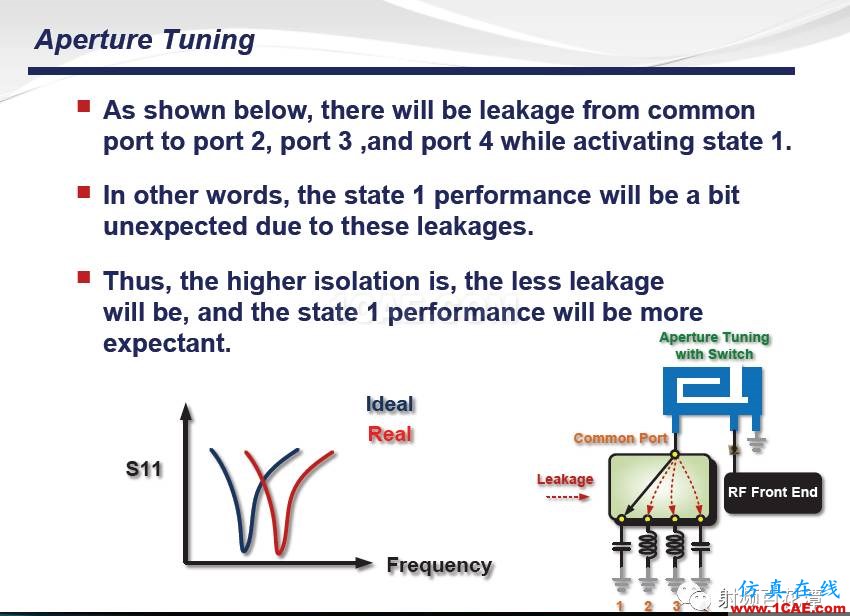

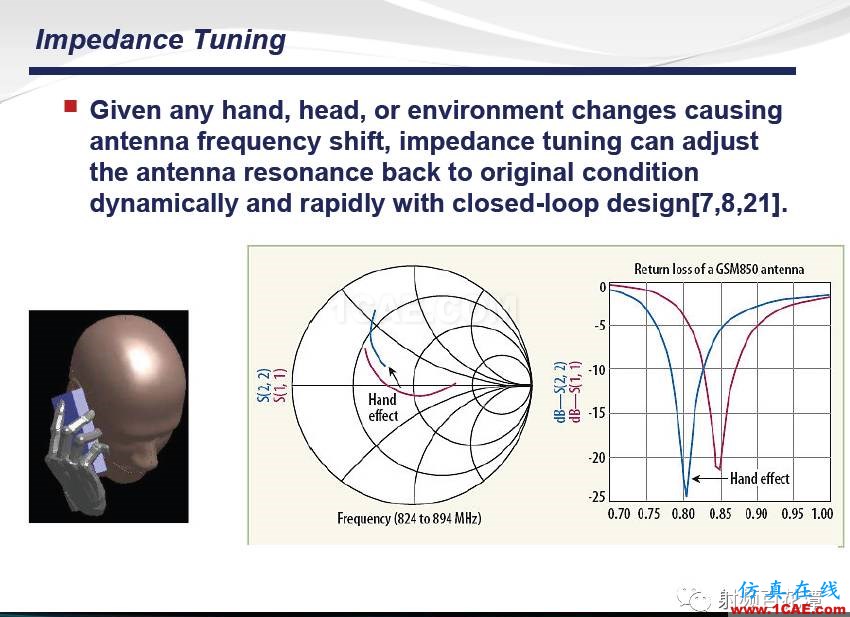

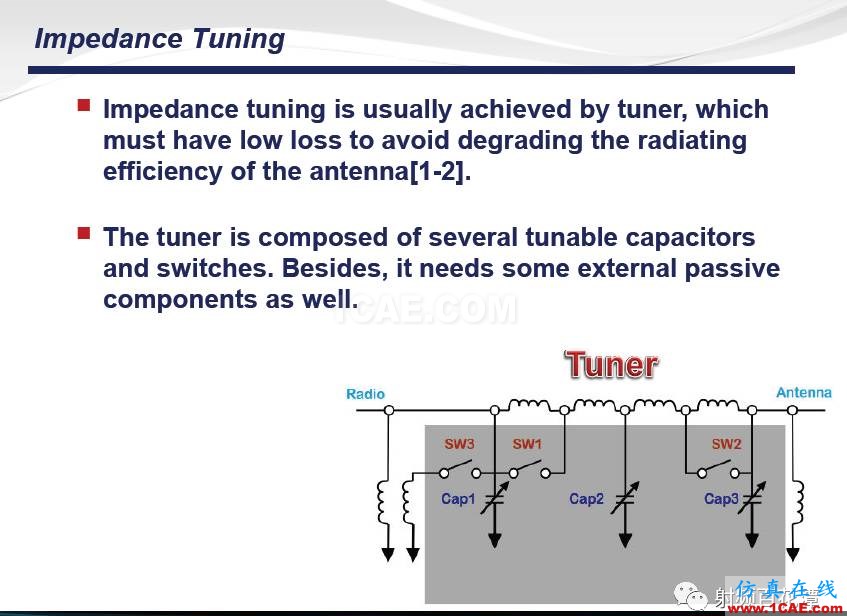

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片7

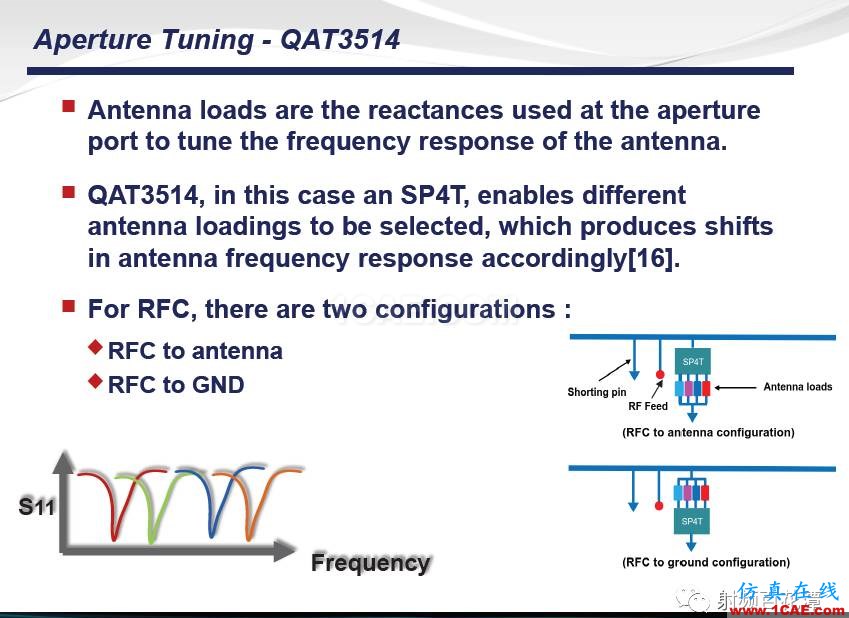

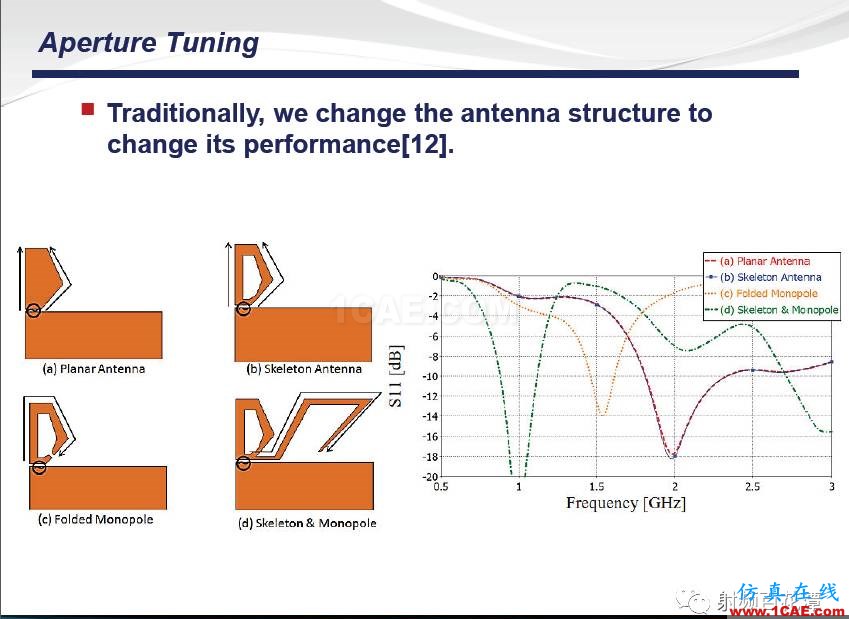

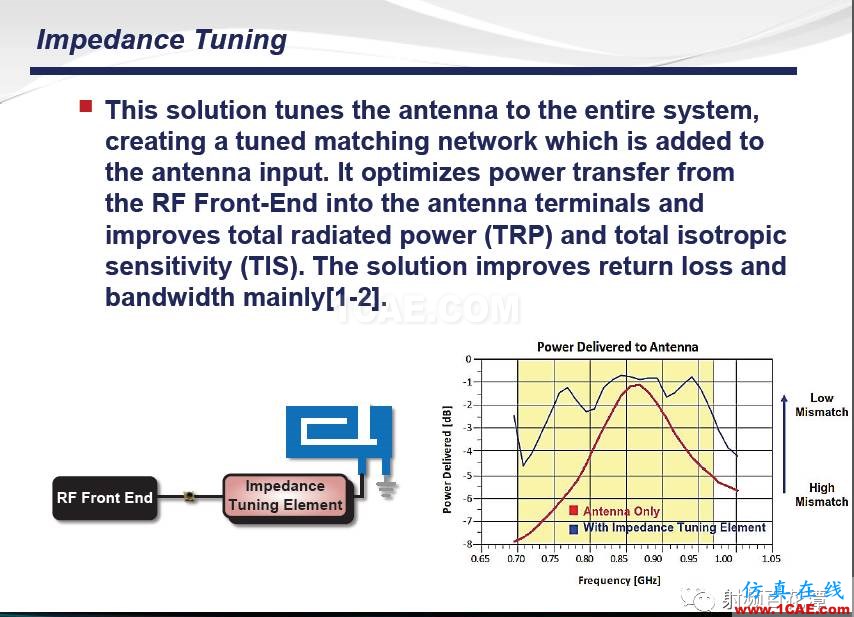

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片8

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片9

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片10

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片11

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片12

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片13

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片14

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片15

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片16

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片17

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片18

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片19

手機多頻帶射頻天線調試經驗及新方法HFSS仿真分析圖片20

手機多頻帶射頻天線調試經驗及新方法HFSS仿真分析圖片21

手機多頻帶射頻天線調試經驗及新方法HFSS仿真分析圖片22

手機多頻帶射頻天線調試經驗及新方法HFSS仿真分析圖片23

手機多頻帶射頻天線調試經驗及新方法HFSS分析案例圖片24

手機多頻帶射頻天線調試經驗及新方法HFSS分析案例圖片25

手機多頻帶射頻天線調試經驗及新方法HFSS分析案例圖片26

手機多頻帶射頻天線調試經驗及新方法HFSS圖片27

手機多頻帶射頻天線調試經驗及新方法HFSS圖片28

手機多頻帶射頻天線調試經驗及新方法HFSS圖片29

手機多頻帶射頻天線調試經驗及新方法HFSS圖片30

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片31

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片32

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片33

手機多頻帶射頻天線調試經驗及新方法HFSS培訓的效果圖片34

手機多頻帶射頻天線調試經驗及新方法HFSS培訓課程圖片35

手機多頻帶射頻天線調試經驗及新方法HFSS培訓課程圖片36

手機多頻帶射頻天線調試經驗及新方法HFSS培訓課程圖片37

手機多頻帶射頻天線調試經驗及新方法HFSS結果圖片38

手機多頻帶射頻天線調試經驗及新方法HFSS結果圖片39

手機多頻帶射頻天線調試經驗及新方法HFSS結果圖片40

手機多頻帶射頻天線調試經驗及新方法HFSS結果圖片41

手機多頻帶射頻天線調試經驗及新方法HFSS圖片42

手機多頻帶射頻天線調試經驗及新方法HFSS圖片43

手機多頻帶射頻天線調試經驗及新方法HFSS圖片44

手機多頻帶射頻天線調試經驗及新方法HFSS培訓課程圖片45

手機多頻帶射頻天線調試經驗及新方法HFSS培訓課程圖片46

手機多頻帶射頻天線調試經驗及新方法HFSS培訓課程圖片47

手機多頻帶射頻天線調試經驗及新方法HFSS培訓課程圖片48

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片49

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片50

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片51

手機多頻帶射頻天線調試經驗及新方法HFSS結果圖片52

手機多頻帶射頻天線調試經驗及新方法HFSS結果圖片53

手機多頻帶射頻天線調試經驗及新方法HFSS結果圖片54

手機多頻帶射頻天線調試經驗及新方法HFSS結果圖片55

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片56

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片57

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片58

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片59

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片60

手機多頻帶射頻天線調試經驗及新方法HFSS分析圖片61

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片62

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片63

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片64

手機多頻帶射頻天線調試經驗及新方法ansys hfss圖片65

手機多頻帶射頻天線調試經驗及新方法HFSS仿真分析圖片66
