常見的WIFI射頻測試指標
2017-02-17 by:CAE仿真在線 來源:互聯網
在短距離無線電產品中(SRD),WIFI是其中最常見的一種無線方式,上海摩爾實驗室(MORLAB)就WIFI常見的射頻指標要求做了一個小節,以饗讀者。
-
發射功率 Transmitter Power
-
發射頻率
-
IEEE 802.11a(5GHz)
-
信道的中心頻率=5000+5x信道號(MHz)
![常見的WIFI射頻測試指標HFSS分析圖片1](http://cyyaolei.com/i/g/b7/b7a270312aa478b12ba94c5ef0362625r.jpg)

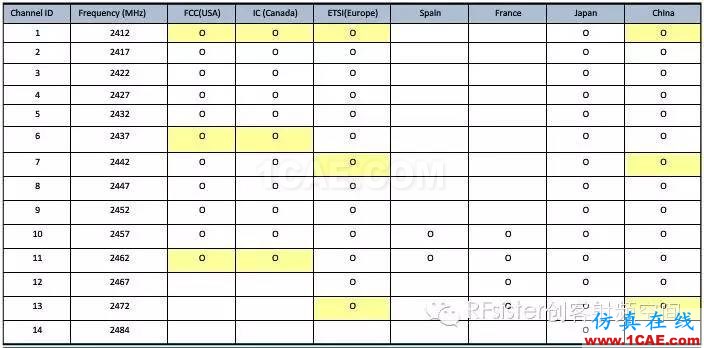

IEEE 802.11b/g/n(2.4G)
![常見的WIFI射頻測試指標HFSS分析圖片2](http://cyyaolei.com/i/g/4c/4c24b7fda5d0b45d88e0b1a900a7857ar.jpg)
11b/g/a,20M帶寬11n、40M帶寬11n發射功率無統一國際標準,每個國家或地區按照實際情況制定標準。一般來說,北美最大功率<=30dBm,中國和歐洲國家最大功率<=20dBm,日本最大功率則<=20dBm 。
發射功率是待測無發送無線信號強度的大小,在滿足頻譜模板和EVM指標前提下,其發射功率越大說明其線性度越好,在實際應用中則表現為無線覆蓋范圍更大。
測量發射功率可以用功率計、矢量信號分析儀器和專用的WIFI的測試以IQview/nxn

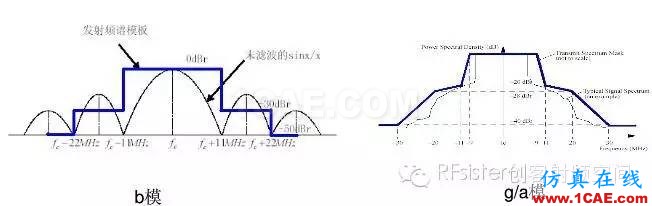

發送信號頻率模板 Transmit Spectrum Mask
使待測物工作于發射狀態,用矢量信號分析儀或?qū)S玫腎Qview/nXn觀察其波形,按照對于的規則繪制頻譜模板如下,在發射功率滿足要求的前提下,頻率不超越模板為合格,余量越大說明其產品性能越好11b/g/n設備設置如下:
(Span 110MHz、RBW 100KHz、VBW 100KHz(11b)、VBW30KHz(11a/g/n)、Sweep time 500ms)
![常見的WIFI射頻測試指標HFSS分析圖片3](http://cyyaolei.com/i/g/db/dbdd58718070052bdb2a155403ac57a4r.jpg)

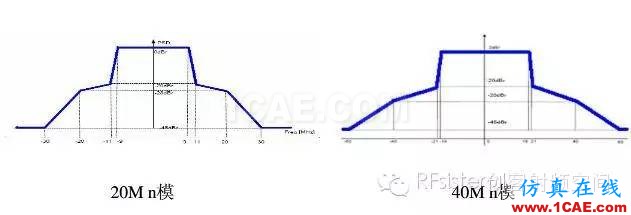

20M帶寬11n,40M帶寬11n發射功率頻譜模板:
![常見的WIFI射頻測試指標ansys hfss圖片4](http://cyyaolei.com/i/g/05/05603eec3af2677016a1d555d04e42dar.jpg)
無線頻率模板用于測試產品對于發送信號時在其相鄰信道的干擾度
頻率誤差 Frequency Error
頻率誤差是射頻頻率偏離該信道中心頻率的大小,通常單位為ppm。
測試誤差要求:<25ppm(802.11b);<20ppm(802.11g/a/n) @(Span 50K,RBW 1kHz, VBW 1kHz, Sweep time 50ms or AUTO)頻率誤差越小越好,實際上頻率誤差取決于產品所選用的晶振,晶振誤差與頻率誤差一致,因此選用高性能的晶振對于降低頻率誤差很有幫助。
矢量誤差幅度 EVM

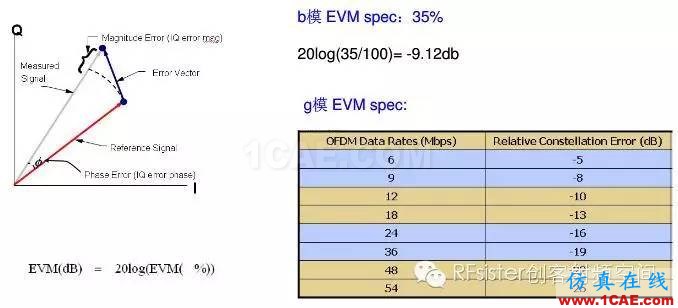

EVM是Error Vector Magnitude的縮寫,是一個給定時刻理想無誤差基準信號與實際發射信號的向量差:
![常見的WIFI射頻測試指標ansys hfss圖片5](http://cyyaolei.com/i/g/bf/bfc21ac1401dec587d187fec4d167a14r.jpg)
一般來說,WIFI發射信號在線性工作區間之外,其EVM的指標會初步惡化。線性度良好的WIFI設備,其EVM則相對良好。EVM是一個非常重要的指標,是衡量WIFI信號好壞的一項指標。
實際應用中,我們可以在EVM和發射功率上面做折中,適當?shù)慕档桶l(fā)射功率有利于提高EVM的性能。
![常見的WIFI射頻測試指標ansys hfss圖片6](http://cyyaolei.com/i/g/67/67e080df528386428c02a749a9850230r.jpg)

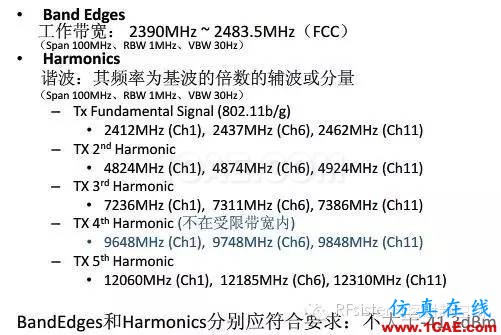

頻帶邊緣以及諧波 Band Edges and harmonics

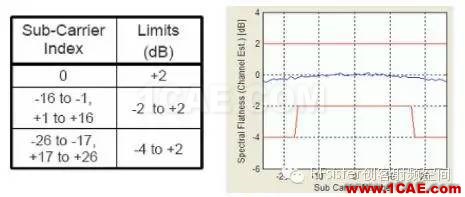

頻譜平坦度 Spectral Flatness
平坦度表示待測信號在其所處信道內,功率平坦的程度:
![常見的WIFI射頻測試指標ansys hfss圖片7](http://cyyaolei.com/i/g/ff/ff2e9bc5978ada2eff639923414be2f0r.jpg)

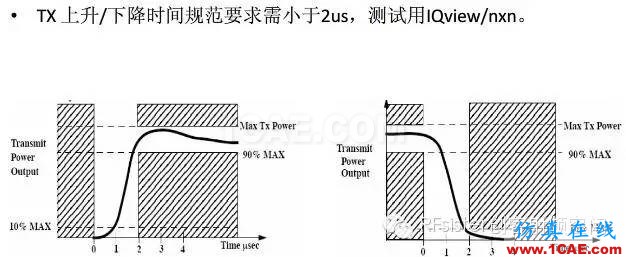

TX 上升/下降時間 Power On/Off Ramp
![常見的WIFI射頻測試指標HFSS仿真分析圖片8](http://cyyaolei.com/i/g/e7/e781db2684ac45069adc1fa6407ef5b2r.jpg)
接收靈敏度 Receiver Sensitivity
接收靈敏度是表示待測物接收性能的一個參數,接收靈敏度越好其接收到的有用信號就越強,無線覆蓋范圍越大。
接收靈敏度可以用IQview/nxn測量,在測量時,時待測物工作于接收狀態,用IQview或nxn的信號發生器送出特定的包文件,并不斷改變送出信號的強度,直到PER(5)包誤碼率滿足規范的要求(11b PER 8%,psdu length 1024bytes;11g,11a PER 10%,psdu length 1000bytes; 11n PER 10%,psdu length 4096bytes)。

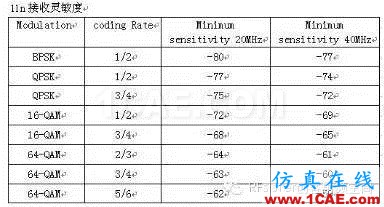

接收靈敏度為IQview/nxn上的信號輸出功率與待測物直接的線損、衰減器、DC block等總的衰減值之差。靈敏度應該滿足以下條件:
![常見的WIFI射頻測試指標HFSS仿真分析圖片9](http://cyyaolei.com/i/g/f2/f2f1186d4601176885a2e526dedc0e52r.jpg)
接收最大輸入信號電平 Receiver Maximum input level
接收最大輸入信號電平是WIFI產品接收性能的另外一個參數,在接受靈敏度一定的情況下,接收最大電平越高表示W(wǎng)IFI產品的動態范圍越大。

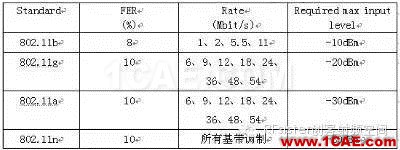

最大輸入信號電平應該滿足:
![常見的WIFI射頻測試指標HFSS仿真分析圖片10](http://cyyaolei.com/i/g/ad/ad55be039500d2cb9e49a73e4df116e1r.jpg)
鄰道抑制 Receive Adjacent Channel Rejection
11b: 主信號到DUT接收口的功率為靈敏度加6dB;鄰道信號頻率與主信號頻率間隔大于等于25MHz,鄰道信號強度與主信號相差幅度為35dB,要求PER小于8%;11b ACR(dBc)>=35dBc;
![常見的WIFI射頻測試指標HFSS仿真分析圖片11](http://cyyaolei.com/i/g/4c/4cd237e7d38ee34b1d9360354a113da3r.jpg)
11g: 主信號到DUT接收口的功率為靈敏度加3dB;鄰道信號頻率與主信號頻率間隔大于等于25MHz,鄰道信號強度與主信號相差幅度如下圖,要求PER小于10%;
![常見的WIFI射頻測試指標HFSS分析案例圖片12](http://cyyaolei.com/i/g/5a/5a950807294da89dbb68aefee299d2ddr.jpg)

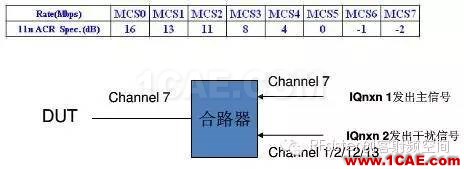

11a: 主信號到DUT接收口的功率為靈敏度加3dB;鄰道信號頻率與主信號頻率間隔大于等于20MHz,鄰道信號強度與主信號相差為下圖,要求PER小于10%;
![常見的WIFI射頻測試指標HFSS分析案例圖片13](http://cyyaolei.com/i/g/85/85ae83a5e2ce4f5ee48e2e681b3417fdr.jpg)
11n(20M): 主信號到DUT接收口的功率為靈敏度加3dB;鄰道信號頻率與主信號頻率間隔大于等于20MHz,鄰道信號強度與主信號相差為下圖,要求PER小于10%;
干擾信號輸出功率與主信號輸出功率差值為鄰道抑制(干擾信號輸出功率減去主信道輸出功率)。

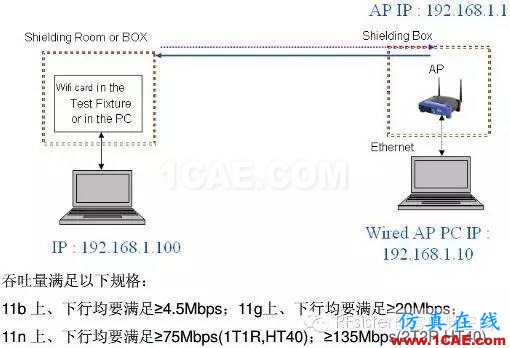

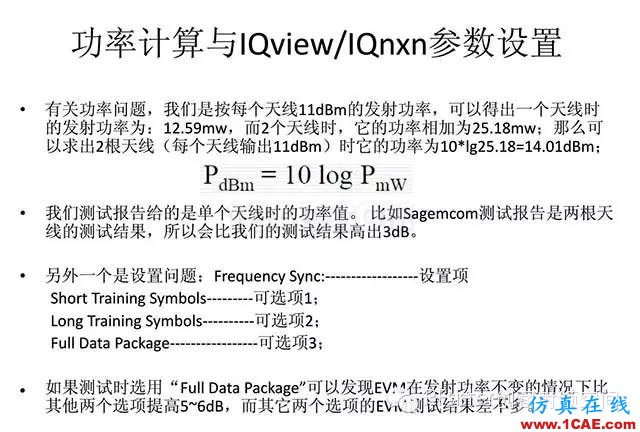

吞吐量 Conductive Throughput Test
吞吐量是指在沒有丟失幀的情況下,設備能夠接受并轉發的最大數據速度。
![常見的WIFI射頻測試指標HFSS分析案例圖片14](http://cyyaolei.com/i/g/86/8607dc98bb308a578bf6604314b50105r.jpg)
![常見的WIFI射頻測試指標ansys hfss圖片15](http://cyyaolei.com/i/g/7d/7dd866ed35a5f2aee0257473344e2ab2r.jpg)
文章來源:摩爾實驗室
