搜索5G時代預計2020年來臨，其手機天線工藝有何不同？
2017-02-26 by:CAE仿真在線 來源:互聯網
在3G、4G和5G等名詞中,G是英文單詞“generation”(第x代)的縮寫。因此,5G就是第五代移動通信技術。
第一代是模擬技術;第二代實現了數字化語音通信;第三代是人們熟知的4G技術,以多媒體通信為特征;第四代是正運營的4G技術,其通信速率大大提高,標志著進入無線寬帶時代。但是,4G還不是寬帶無線在線相連接系統,僅僅解決了無線互聯有和無的問題,以具體應用為例,還遠遠滿足不了正迅猛發展的無線虛擬技術的大數據實施交互需求,也滿足不了無人駕駛的在線數據服務。
為此,5G應運而生,5G的用戶核心體驗指標是:其峰值速率將增長數十倍,從4G的100Mb/s提高到幾十Gb/s。也就是說,1秒鐘可以下載10余部高清電影,可支持的用戶連接數增長到100萬用戶/平方公里,可以更好地滿足物聯網這樣的海量接入場景。同時,端到端延時將從4G的十幾毫秒減少到5G的幾毫秒。至于詳細的技術規范,太復雜,本文不展開談。
2017年,中國移動選取4-5個城市,每個城市大約建7個站點作系統驗證,形成商用樣機;
2018年,在數個城市,每個城市建設20個站點進行規模試驗,形成端對端商用產品和預商用網絡;
2019年,繼續擴大試驗網規模,城市試驗數量增加,基站增加;
2020年,形成萬用戶規模,商用規模開始部署。
(1)5G終端天線,對周邊金屬很敏感
由于毫米波之波長很短,來自金屬的干擾是非常厲害的,印刷線路板(即PCB板),需要其與有金屬的物體之間需要保持1.5mm的凈空。
(2)5G天線是垂直與水平天線交互的點陣
這種垂直和水平交互的天線,對應垂直和水平兩個極化方向的信號收發。
(3)5G天線對安裝位置有特殊要求
由于5G終端天線是相控陣體系,其天線單元需要合成形成聚焦波束,因此需要規則的位置進行擺放,天線不能被金屬遮擋,適合3D空間掃描,規則的空間。
5G終端,被人手和人體遮擋,其信號都會開始尋找最低誤碼率頻段,形象的說,手機像一個長了眼睛的小寵物,一旦遮擋他,他即刻眼球四處轉動尋找最優信道。我們把5G手機這一動作叫手機尋優,因此,設計終端時候,安裝天線位置一開始就要合適,使其好尋優。目前手機終端中,最適合5G天線位置是兩端,尤其是上端部(聽筒位置附近),其他4G內天線都要給其讓路,也就是說有優選位置權,其他天線移到他處。
(4)5G天線是一個含芯片的模組

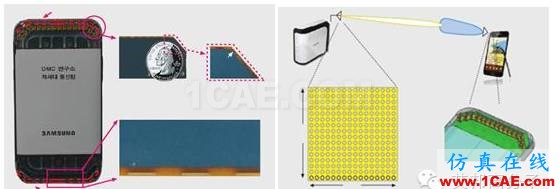

天線點陣,16個小的米粒大小的天線,不可能用16根屏蔽線引出信號到射頻芯片了,需要就地解決與芯片連接難題。引出天線與點陣天線做成一體,一般一個芯片管理四個點陣。
天線模組輸出不是射頻信號,可以用接插件引出端子到手機主板上。
(5)5G天線用什么材料制造?
● 柔性基材
前文中提到的4G天線制造材料中FPC工藝,涉及到PI膜(聚酰亞胺)是不能用于10G頻率以上系統,因?yàn)?材料有一個叫損耗的指標,聚酰亞胺基材,在10Ghz以上損耗很厲害了。
微航推出一種基材厚度在6微米,增材制造技術沉積金屬的工藝,去掉了基材與銅箔之間膠層和覆蓋膜上膠層,可用于毫米波段天線制造。
● 剛性基材

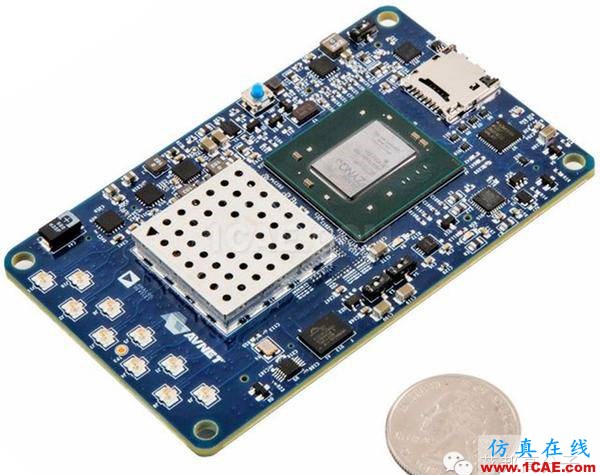

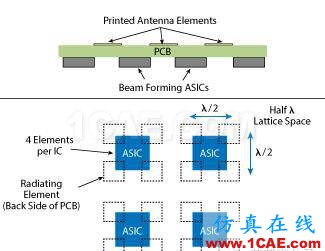

塑膠、和線路板材質。既要3D封裝,又要焊接電子元件,又要毫米波段電磁損耗低,這樣材料不多,剛性線路板都沒有用于4G天線,也不會用于5G。若采用適合毫米波段的印制電路板材料,把天線和電路全制造的這種印制板上,如下圖:
這樣做,價格是很貴的,且天線是平面構型,性能會大打折扣,若把天線部分拆出來用高頻硬質板制造,則失去了3D性能(手機四個角落弧形,天線需要共形設計)。毫米波段,對手機天線位置很敏感,差之毫厘,失之千里(指手機入網指標)。

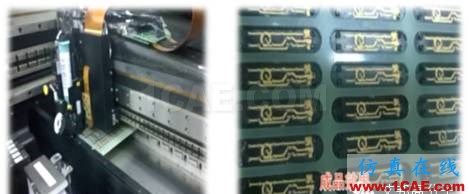

塑膠中毫米波段低損耗的材質是液晶聚合物(LCP)和PPS材質,但都需要再進一步改性成LDS基材。微航磁電公司未雨綢繆,推出這種天線模組制造全套制造流程。也可以采用“改性PP材質支架+激光點焊芯片工藝”,這是一種低成本材料體系,利益PP材質低損耗,用激光點焊回避了其不耐高溫焊接缺陷。激光點焊(配合特殊焊接錫膏),是一種在低溫基材上焊接電子元件技術。其實5G基站天線都可以采用此種工藝大幅度降低材料成本。4G的室內分布基站,目前都采用塑膠材質代替微波電路板,見下圖:
4G室內分布基站,運營商已經在使用中,微航代工制造這種天線組件,5G時代,基站更多,采用先進材料和制造工藝降低成本非常重要?？傊?G時代成長起來的LDS工藝還將大放異彩,只是換了材料而已。
(6)5G終端會有4G/3G天線嗎?
需要,至少5G終端開通初期,因此手機中天線林立,由于毫米波存在缺陷,如手握、屋內屋外遮蔽都會使信號衰減嚴重。因此,4G網絡及5G的低頻段通訊也是必須的。如同4G建網之初,用戶4G搜不到信號了,自動轉3G搜索一樣。5G時代,用戶手機在毫米段搜不到信號或信號不強,將自動切換低頻段通訊。

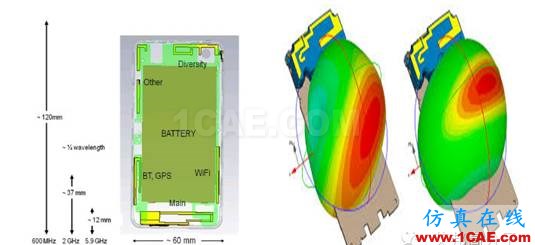

手機中布滿了天線,從GPS、藍牙、wifi、2G、3G、4G等頻段。頻率越低,尺寸越大。毫米波,顧名思義,其波長尺度在10mm內了,照波長四分之一計算,約2.5mm的點陣,就是組成有規則間距的陣列。

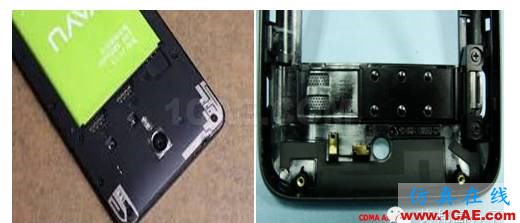

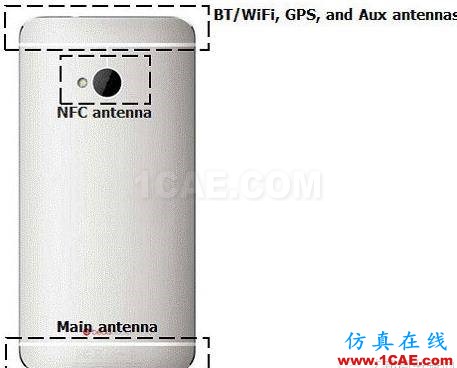

4G的天線一般布置在手機上下端部和側面,采用了LDS(立體電路的一種制造工藝,激光在3D曲面塑膠上選擇性沉積金屬工藝)和FPC(柔性線路板)配合側面金屬邊框來實現終端天線功能:

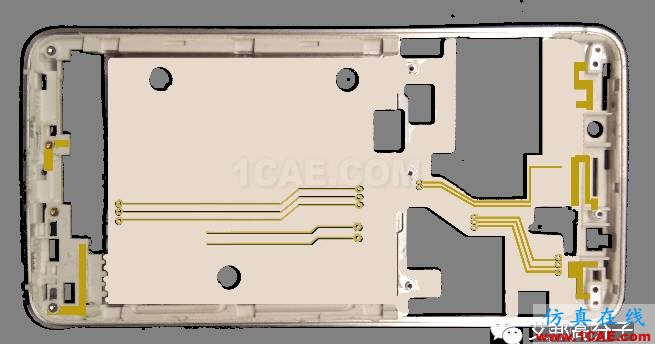

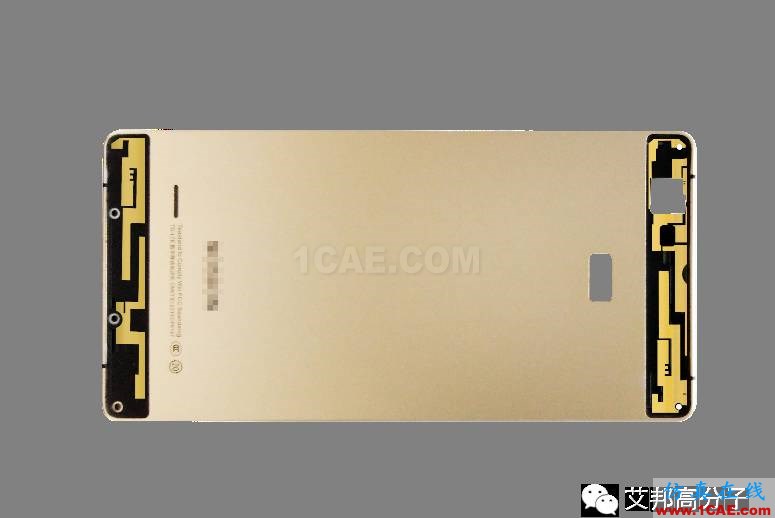

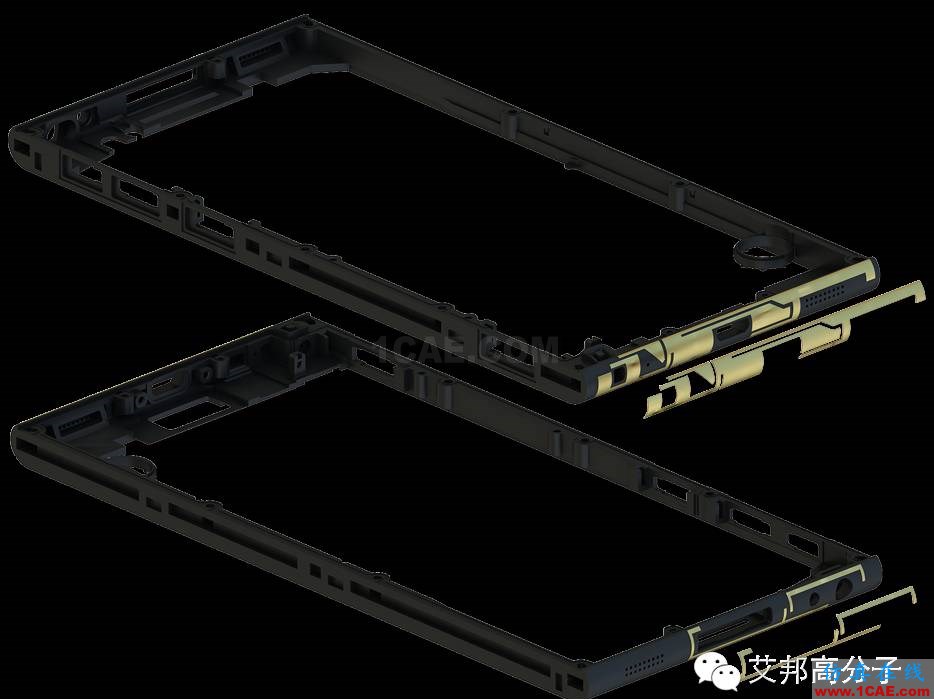

金屬機身手機中,外露的中框一段金屬與手機內FPC組成了天線:

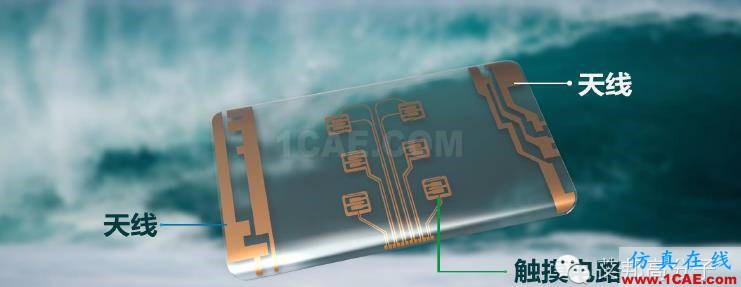

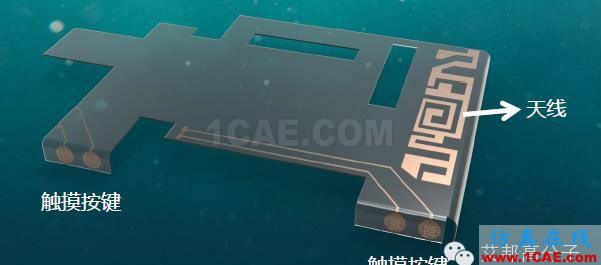

若2017年玻璃機身手機開始流行,這類手機擬用到的工藝和材質依然是FPC和LDS工藝,也有把天線制造在玻璃殼體和玻璃支架上的:
5G網絡是一個密集分布基站網絡,基站分布密度比前幾代移動系統都高。

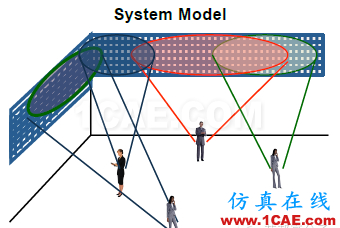

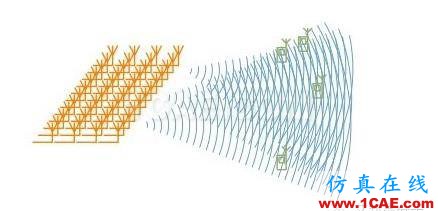

其中,基站移動終端之間采用28Ghz的毫米波頻段通訊?；咎炀€系統采用相控陣天線體制。波束在垂直和水平兩個方向交叉極化,以實現更高的用戶密度和增加系統用戶容量。
5G終端具備自選基站能力,可以根據基站誤碼率挑選誤碼率低的基站和信道通訊。

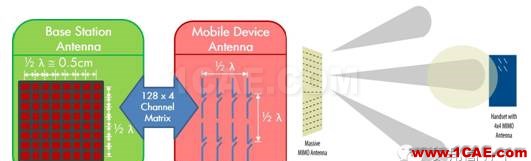

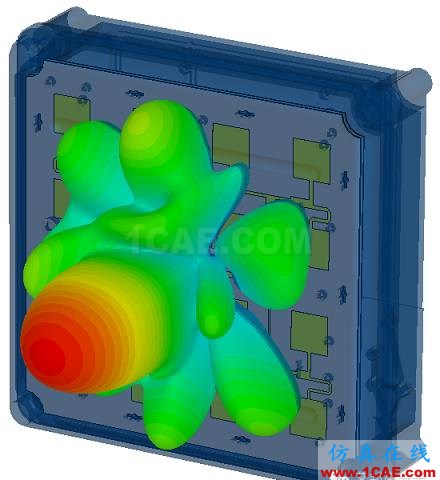

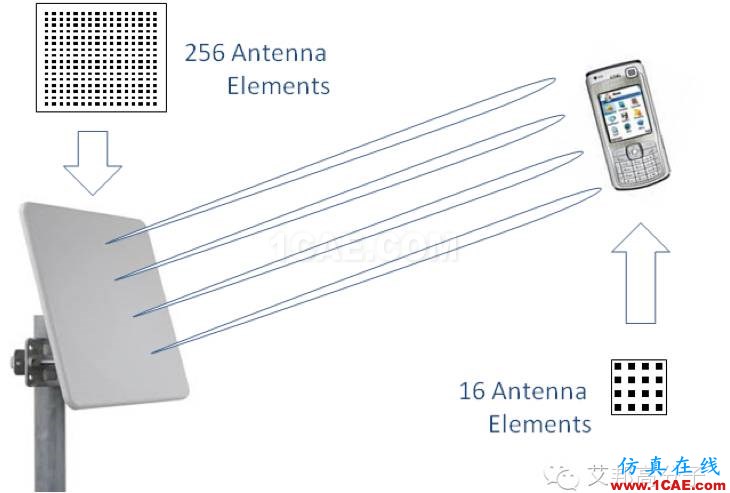

實現以上這些功能,依賴陣列天線技術,基站和終端都用到了毫米波相控陣天線。終端中天線陣列為4X4點陣;
下面簡單普及一下LDS技術:
|
一什么是立體電路? |
立體電路是指相對傳統的平面電路而言,將電子元器件直接焊接在3維曲面基材上的電路技術。根據工藝過程、電路形成方式,實現立體電路的制造工藝有多種,如LDS技術、PDS導電油墨印刷、LRP激光剝離、3D綜合打印等。其中LDS技術制造的立體電路產品,可以滿足PCB的行業標準。
通過高溫LDS材料改性,激光鐳雕工藝改善和化學鍍藥水配方實驗,目前已經可以實現0402的芯片,焊接在立體電路的線路,可以承受0.45Kg的拉力。達到了PCB行業的標準。

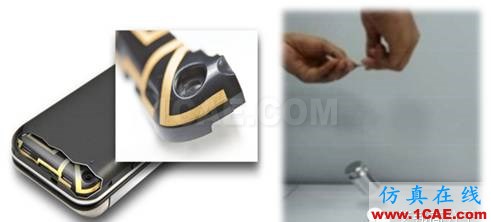

圖:立體電路用于手機天線(左),立體電路附著力測試
立體電路是近十多年發展起來的電路組裝技術。它基于結構和性能的要求,可以把電子元器件直接焊接在塑膠曲面上,為產品創新,結構設計突破,尋求到了新的解決方案。相比傳統的印制線路基材,其有特殊的優點,是對傳統的電路制造技術的補充和發展。
|
二LDS實現立體電路的全制程! |
視頻:立體電路全制程,來源于微航磁電

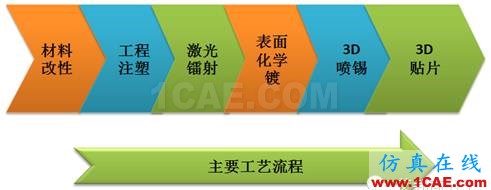

立體電路是一類電子產品的結構形態,LDS則是打造這類產品結構形態最重要的工藝之一。了解更多LDS,請點擊查看→LDS塑料如何讓天線長到4G手機面蓋上?如視頻所示,立體電路全制程主要包括6個工序:材料改性、工程注塑、激光鐳射、表面化學鍍、3D噴錫、3D貼片等工序。如下圖所示:
1、材料改性
常規的塑膠原材料雖然也可以通過激光表面處理,進行緊密金屬沉積來獲得金屬線路。但是其結構附著力,是不能夠與專用LDS材料相比的。專用的LDS材料中添了微細的少量的金屬化合物和相容劑等助劑,通過注塑后,這些金屬化合物均勻的分布在塑膠殼體內,采用激光活化出的金屬原子,是嵌入在塑膠粒子之間,所以化學鍍銅后,生成的金屬層與塑膠層的附著力非常好;手機天線的材料一般以PC等塑料為主要成分,目前也是使用量最大的立體電路材料。
另外,形成立體電路,就要進行高溫噴錫貼片,所以高性能立體電路的材料,必須是耐高溫的。目前國內已經開發出的高溫尼龍復合LDS材料,就可以耐溫達到290度,可以替代進口的LCP材料。

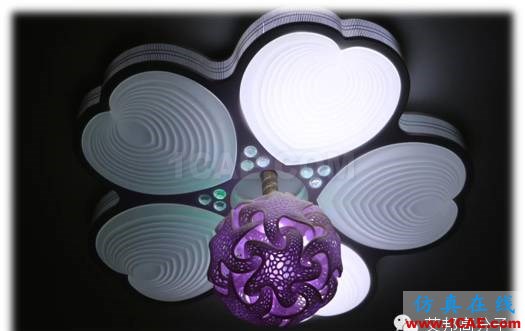

圖:智能3D打印LED燈,微航磁電用立體電路材料3D打印而成
2.工程注塑(注塑)
此工序即是將專用原材料通過注塑成型得到規定形狀的注塑件。這道工序除了常規的殼料注塑要求,還要求在開模的時候,盡量避免合模線在線路區域,盡可能避免線路區域存在批鋒、毛刺、銳角等問題。
此外,立體電路產品殼體的注塑是嚴格禁止采用水口料的。

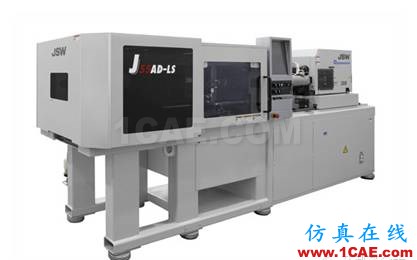

圖:JSW注塑機
3、激光鐳雕
產品殼體注塑好后,下一道工序就是激光鐳雕,進行素材表面區域,線路圖案內的素材表面進行激光活化。激光鐳雕一般需要采用專用的激光設備和工裝夾具。根據3D線路圖案的形裝,采用不同的激光鐳雕機臺和工裝夾具。

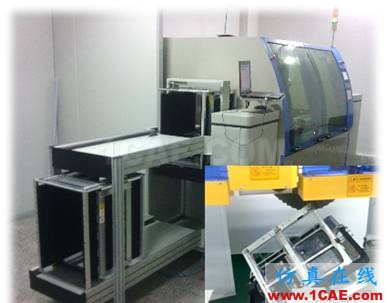

國內已經開發出的大型流水線型激光機,可以通過六軸聯動,進行復雜3D曲面的圖形鐳雕加工,不需要二次裝夾,取代進口的三激光頭機器。
圖:流水線型六軸激光鐳雕機
4、表面化學鍍

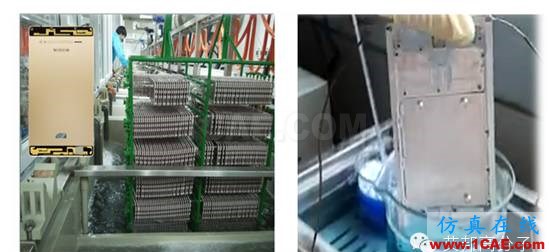

塑膠殼體通過激光活化,在72小時之內,就必須進行表面化學鍍。表面化學鍍也稱無電解鍍或者自催化鍍,是在無外加電流的情況下借助合適的還原劑,使鍍液中金屬離子還原成金屬,并沉積到零件表面的一種鍍覆方法。
在立體電路工藝中,因?yàn)橐ＷC較強的附著力和金屬層的致密性,所以需要在化學鍍過程中,通過藥水的活性,嚴格控制銅的生長速度。通過調節藥水的PH值,控制藥水對素材的侵蝕。以及通過一些特殊的前處理工藝,解決產品化鍍開裂,金屬層保護的問題。
圖:NMT+LDS工藝中化鍍鋁基材的保護方案
5、立體噴錫
傳統的噴錫只能進行平面噴錫,不能進行立體電路的曲面噴錫,需要用到專用的設備方可以進行。
圖:立體噴錫量產過程
6、立體焊接(貼片)
傳統SMT貼片稱為表面貼裝或表面安裝技術。它是一種將無引腳或短引線表面組裝元器件安裝在印制電路板(PCB)的表面或其它基板的表面上,通過回流焊或浸焊等方法加以焊接組裝的電路裝連技術。而立體貼片是相對于傳統的SMT貼片,實現在3D曲面的塑膠殼體上,進行電子元器件的自動化貼裝工藝。這種立體貼裝的工藝主要是針對立體電路技術而發展起來的。
圖:耳機線控組件貼片前(下)和貼片后對比
作者簡介:周紅衛先生,深圳市微航磁電技術有限公司CTO,長期從事手機中新材料、新工藝創新應用和制造集成。
