空客在太赫茲成像技術上取得重要突破

2016-12-27  by:CAE仿真在線  來源:互聯網

【據法國《航宇防務》網站報道】空客集團創新分公司聯合七家研究機構在太赫茲成像技術方面取得重要突破。該技術在空間觀測、醫學成像、工業自動化和安全檢查等領域具有巨大的潛力。

在歐盟TeraTOP項目的資助下,合作團隊開發出一種新的照相機,在利用太赫茲波提供高精度成像的同時承諾降低生產和運營成本。

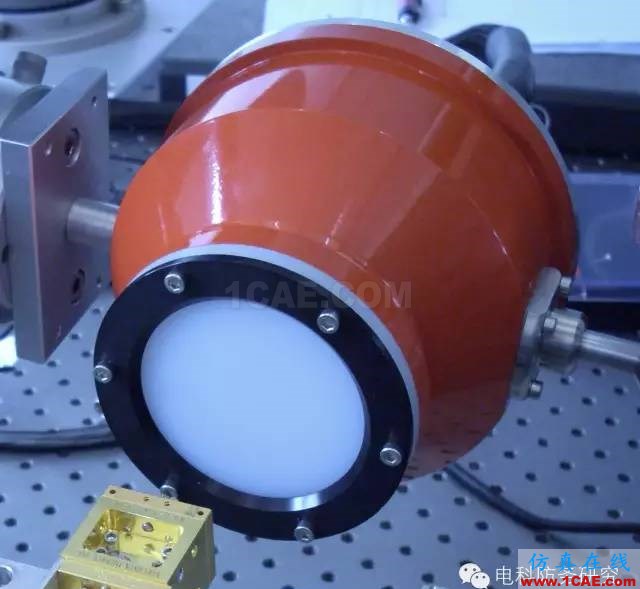

空客集團創新分公司網站上發布的片上太赫茲相機圖片

研發背景

太赫茲頻率對應300千兆赫茲~10太兆赫茲,占據著在微波與光學之間的一段電磁頻譜。舉例來說,當用于安全檢查時,太赫茲成像比現有毫米波成像提供的圖像分辨率更高。

但是,盡管太赫茲技術研究已持續數十年,并且X射線、毫米波等其他頻段的電磁頻譜已在當前的成像技術中得到廣泛應用,但太赫茲頻率仍未得到充分利用。這是因為,現有的太赫茲應用往往需要復雜的生產流程,且操作期間需要大量冷卻,最終導致生產和運營成本過高,市場需求相對較小。

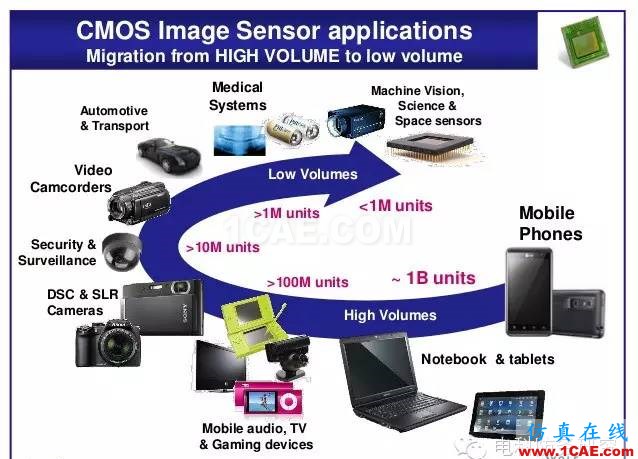

以CMOS技術為基礎的電子成像領域,其最新發展已在全球產生巨大的商業機遇。現有的成像技術幾乎只能檢測電磁波譜的可見光和近紅外部分。到目前為止,類似功能在太赫茲范圍內(0.3~3.0太赫茲) 的開發主要集中在特殊材料上,因缺乏適合大規模生產的設備和電路受到限制。

項目介紹

TeraTOP項目于2011年啟動,在長達45個月的項目過程中成功解決技術和成本問題。新照相機建立在可大大降低產品成本的潛在技術之上,使未來的太赫茲照相機和成像系統的大批量生產成為可能,將太赫茲成像技術的商業應用向前推進一大步。

TeraTOP項目的最終目標

TeraTOP項目研究的關鍵是為利用互補金屬氧化物半導體(CMOS)技術開發和生產太赫茲成像設備確定一套合適的策略。隨著CMOS技術如今已廣泛應用于計算機處理器和手機攝像頭芯片,該技術有望減少生產成本并提高性能。

TeraTOP項目展示的太赫茲成像方法

新的芯片集成相機(0.5~1.5赫茲)有望拓展應用領域,并使用一種全新的太赫茲傳感器,使相機在室溫下操作,與通常需要昂貴的低溫冷卻(溫度低于-200°C)過程的太赫茲傳感器相比,具有明顯優勢。

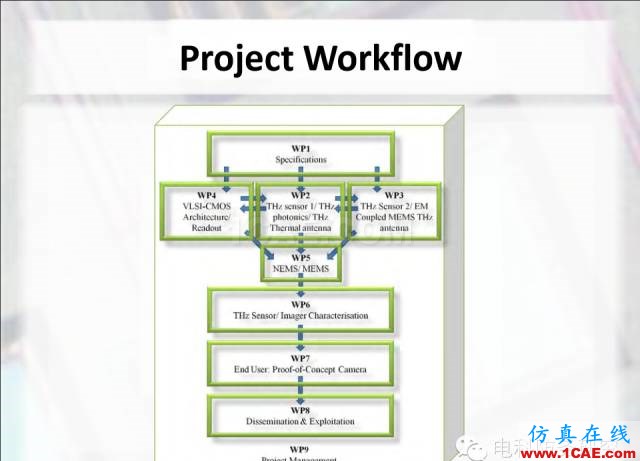

TeraTOP項目的工作流程

新相機先進技術的融合使熱敏性和太赫茲組件的高級集成得到提升。研究團隊已生產出一架演示驗證相機,由一個24×24焦平面陣列(FPA)的探測器和視頻成像模式讀取電路組成,并成功測試其全部功能。

TeraTOP項目兩個進展階段

目前相機設計適用于主動太赫茲成像,下一步開發有望提升敏感度,并用于被動成像。

主動太赫茲成像技術具有豐富的可擴展性
