概念：什么是奇模與偶模、差模與共模？

2016-12-09  by:CAE仿真在線  來源:互聯網

對于差模信號:

Zdifferntial=2XZodd

對于共模信號:

Zcommon=Zeven/2

差分阻抗:

Zdiff=2*(Z11 - Z12)

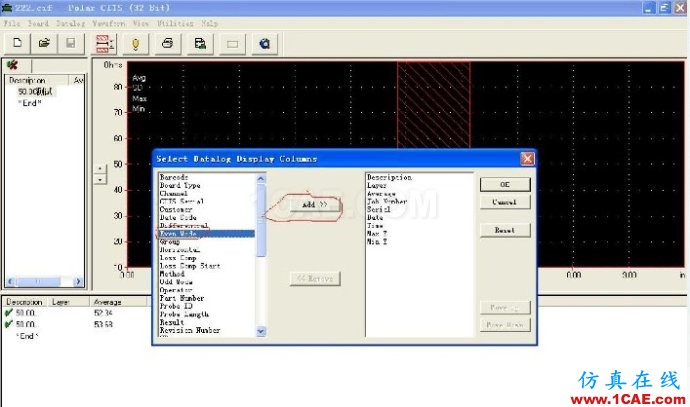

這就是為什么你經?？吹綄?shí)際上一個差分對具有大約80Ω的差分阻抗,而每個單線阻抗是50Ω。

知道Zdiff 是2*(Z11-Z12)不是很有用,因?yàn)閆12 的值并不直觀。但是,當我們看到Z12與耦合系數k 有關,事情就變得清晰了。事實上,耦合系數與我在Brookspeak 中關于串?dāng)_的專欄中談到的耦合系數是相同的。國家半導體發布的計算Zdiff 的公式已經被廣泛接受:

Zdiff = 2*Z0(1-.48*e-.96*S/H) 微帶線

Zdiff = 2*Z0(1-.347*e-2.9*S/H) 帶狀線

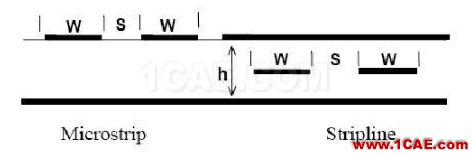

其中的術語在圖中定義。Z0 為其傳統定義。
