射頻與微波

高性能電子產品市場的快速發展正推動著對于高保真射頻及微波仿真的需求。ANSYS射頻與微波仿真軟件可提供以下功能:

天線、雷達散射截面(RCS)、濾波器、雙工器、功率放大器、射頻與微波組件的建模、分析、仿真及設計優化;

直接與3D EM仿真器集成的諧波平衡、電路封裝、瞬態及Agilent X參數仿真(包括PEM、力矩法、積分方程與瞬態求解器);

鏈接到ANSYS多物理場套件中其它產品的、基于電氣性能的熱與應力分析。

ANSYS軟件可以優化來自Cadence、Mentor、Synopsys、Zuken、Altium與其它廠商所提供的常用第三方EDA布局工具的設計數據庫傳輸過程。

天線

ANSYS HFSS軟件是為天線工程師的首選工具,用于天線設計、優化和運載平臺集成。能夠自動計算天線標準設計指標,包括回波損耗,增益,輸入阻抗,輻射效率及三維近場和遠場方向圖等。通過與 ANSYS DesignerRF進行電磁電路動態協同仿真,能夠將陣列天線的收發網絡與波束掃描的相互作用包含在內,對天線系統進行端對端的嚴謹精確仿真。對于平面結構天線,如貼片天線、PCB折線天線等,可在易于使用的二維作圖界面下建模,采用2.5維多層平面結構仿真工具快速仿真。

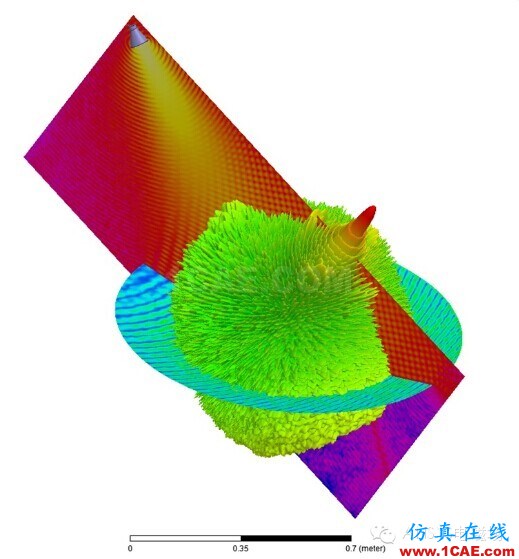

利用ANSYS HFSS軟件優化Vivaldi天線陣

微波電路設計

現代高密度射頻微波電路既包含了非線性有源器件結合,也有結構緊湊的無源和互連部件,在包含了嵌入式無源部件和射頻封裝的高密度電路設計中,由于電磁場耦合導致的寄生效應,電路往往不能達到預想的工作特性。如何處理復雜的三維電磁寄生效應,已經成為設計師和仿真工具關注的重點問題。

ANSYS將線性和非線性電路仿真工具 ANSYS DesignerRF與先進的三維電磁場仿真工具 ANSYS HFSS結合起來,提供了業界最先進和完整的微波電路設計解決方案,能夠在電路設計中充分考慮電磁場寄生效應,實現高性能、高置信度的射頻微波電路設計。高精度和高自動化的HFSS電磁場仿真,能夠幫助設計師洞察電磁相互作用和部件性能,與電路仿真工具的緊密集成,能夠方便地在 ANSYS Designer 中建立可擴展的三維部件模型庫并進行有效管理和調用,充分考慮電路/系統與電磁場之間的相互作用,從而實現全面、完備、精確的系統級仿真設計。

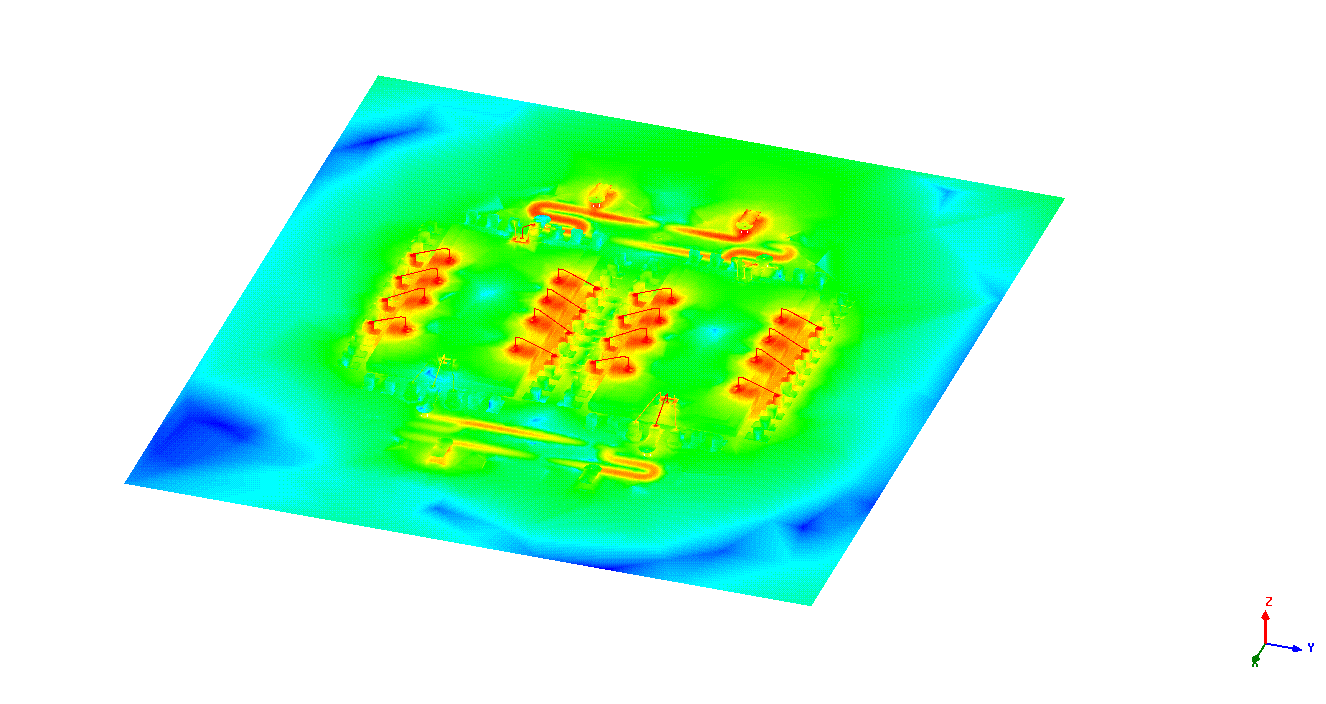

X波段平衡放大器設計:全電路的電磁場和電路仿真

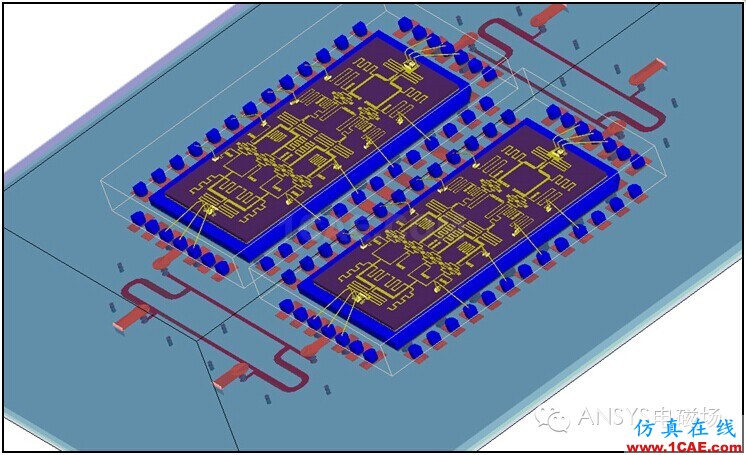

用ANSYSHFSS仿真GaAs放大器的封裝

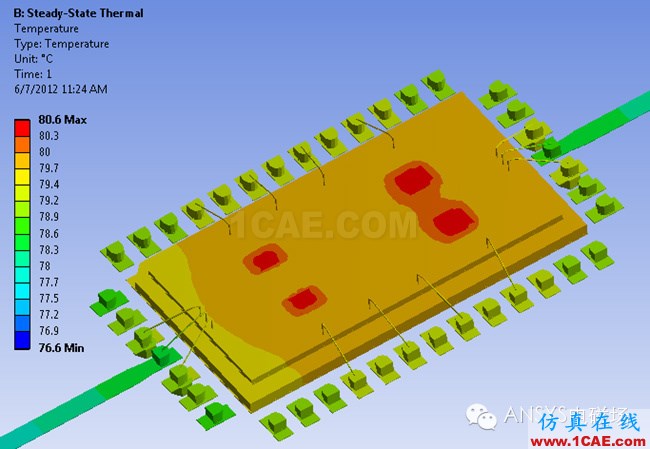

利用ANSYS Michanical 仿真微波器件熱與應力

通信系統設計

增加元件密度和電路板的層數會導致意想不到的信號耦合,因此,在通信系統標準中,需要抽取系統和子系統的電磁寄生效應,進行精確和全面的系統驗證。忽略這些電磁效應會導致系統無法正常工作,例如頻率漂移和雜散振蕩等,只有在系統仿真中才能直接檢測到。ANSYS電磁場仿真工具能夠準確捕捉到部件到部件的相互作用,傳輸線互耦和PCB結構的工作特性,包括過孔轉換、連接器焊點和互連結構等。 ANSYS DesignerRF采用同一個仿真器,能夠基于同樣的電路進行瞬態和諧波平衡電路仿真和系統仿真及電路/系統/電磁場混合分析,與電磁場仿真工具 ANSYS HFSS 相結合,精確仿真非線性系統的各項性能指標,包括IP3, 頻譜分量、ACPR、EVM、P1db、PAE 和相位噪聲等。

通信系統仿真與三維電磁環境仿真相結合

隱身設計與雷達散射截面仿真

現代雷達系統通常包含了專用的有源天線和微波電路與器件。天線,天線罩及其安裝平臺會相互作用而影響系統的電磁特性,必須將這些因素考慮在內設計出成熟可靠的系統,從而推動仿真軟件不斷突破系統限制,計算更大規模、更復雜的電磁輻射和散射問題。

例如一個相控陣雷達天線,安裝在由金屬和復合材料構成的飛機上以后,不僅會影響天線和雷達系統的性能,而且會影響運載平臺的雷達散射截面特性。 ANSYS電磁場仿真軟件提供了全面完備的求解技術,能夠對這類復雜問題進行嚴謹精確的求解,將有限元法、矩量法、物理光學法與突破性的區域分解法相結合,實現對電大尺寸復雜結構電磁問題的精確嚴謹求解,并具備良好的可擴展性。
