HFSS端口如何設置差分對（Differential Pairs）？

2016-12-03  by:CAE仿真在線  來源:互聯網

設置差分信號線

    如果波端口內部包含了兩根終端線(這個時候必須使用Driven Terminal求解類型),那么就可以激活差分對設置命令,把這兩根終端線 設置為差分對。這里把 Trace1_1_T1 和 Trace2_T1 設置為一對差分信號線。

    (1)右鍵單擊工程樹下的 Excitations 節點,從彈出菜單中選擇【Differential Pairs】,打開 Differential Pairs 對話框,如圖 1 所示。


HFSS端口如何設置差分對(Differential Pairs)?HFSS培訓的效果圖片1
圖 1 設置差分對操作


    (2)單擊對話框中的

HFSS端口如何設置差分對(Differential Pairs)?HFSS結果圖片2
按鈕,把端口 P1 上的終端線 Trace1_1_T1 和 Trace2_T1 設置為差分對,操作非常簡單。



HFSS端口如何設置差分對(Differential Pairs)?HFSS分析案例圖片5
圖 2 設置差分信號


這樣的設置有什么效果?

在分析結果中可以選擇查看差分對的信號,一般差分對信號的反射比非差分信號要強很多



HFSS端口如何設置差分對（Differential Pairs）？HFSS培訓課程圖片4

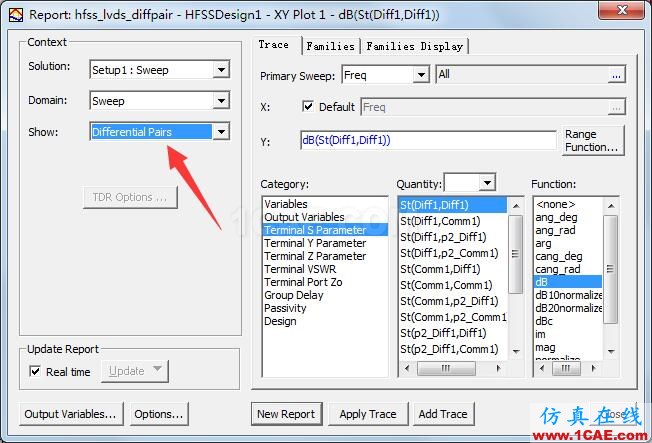

圖3:后處理可選擇差分對結果輸出
