射頻電纜的結構是多種多樣的,可以根據不同的方式和型式來分類。
射頻電纜按結構分類

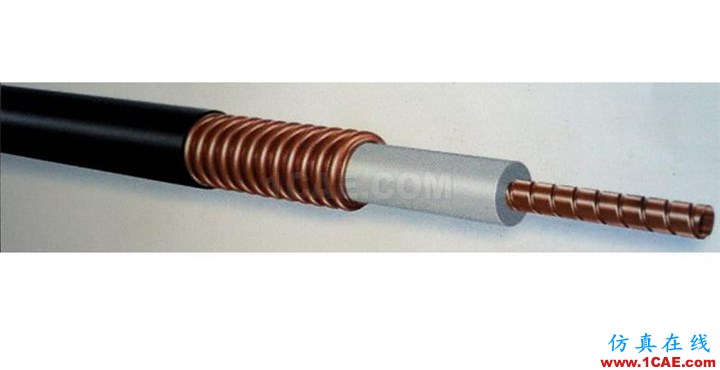

(1)同軸射頻電纜
同軸射頻電纜是最常用的結構型式。由于其內外導體處于同心位置,電磁能量局限在內外導體之間的介質內傳播,因此具有衰減小,屏蔽性能高,使用頻帶寬及性能穩定等顯著優點。通常用來傳輸500千赫到18千兆赫的射頻能量。
目前,常用的射頻同軸電纜有兩類:50Ω和75Ω的射頻同軸電纜。特性阻抗75Ω射頻同軸電纜常用于CATV網,故稱為CATV電纜,傳輸帶寬可達1GHz,目前常用CATV電纜的傳輸帶寬為750MHz。
(2)對稱射頻電纜
對稱射頻電纜回路其電磁場是開放型的,由于在高頻下有輻射電磁能,因而使衰減增大,并導致屏蔽性能差,再加上大氣條件的影響,通常較少采用。對稱射頻電纜主要用在低射頻或?qū)ΨQ饋電的情況中。
(3)螺旋射頻電纜
同軸或?qū)ΨQ電纜中的導體,有時可做成螺旋線圈狀,借以增大電纜的電感,從而增大了電纜的波阻抗及延遲電磁能的傳輸時間,前者稱為高阻電纜,后者稱為延遲電纜。如果螺旋線圈沿長度方向卷繞的密度不同,則可制成變阻電纜。
射頻電纜按絕緣型式分類
(1)實體絕緣電纜
在這種電纜的內外導體之間全部填滿實體高頻電介質,大多數軟同軸射頻電纜都是采用這種絕緣型式。
(2)空氣絕緣電纜
電纜的絕緣層中,除了支撐內外導體的一部分固體介質外,其余大部分體積均是空氣。其結構特點是從一個導體到另一個導體可以不通過介質層。空氣絕緣電纜具有很低的衰減,是超高頻下常用的結構型式。
(3) 半空氣絕緣電纜
這種結構型式是介于上述兩種之間的一種絕緣型式,其絕緣也是由空氣和固體介質組合而成,但從一個導體到另一個導體需要通過固體介質層。
射頻電纜按絕緣材料分類
塑料絕緣電纜、橡皮絕緣電纜及無機礦物絕緣電纜。
射頻電纜按柔軟性分類
柔軟電纜、平軟電纜及剛性電纜等。
射頻電纜按傳輸功率大小分類
0.5千瓦以下的低功率、0.5—5千瓦中功率、5千瓦以上的大功率電纜。
射頻電纜按產品用途特點分類
低衰減、低噪音、微小型及搞穩相電纜等。
