搜索集成兩路射頻SiP發射器的設計和研究
2016-11-22 by:CAE仿真在線 來源:互聯網
Nozad Karim,周嶸,Ozgur Misman,Mike DeVita,鄒毅達
摘要:隨著移動,通信和其它電子應用領域的不斷進步,系統集成需求日益緊迫。除了可以應對系統性能,功能,成本和小型化的更高要求,系統級封裝(SiP)在降低開發成本,實施靈活設計,縮短開發周期,和集成異質芯片上也有突出優勢。這篇文章介紹了一個可用于手機基站系統的雙通路發射系統SiP模塊開發。我們用計算模擬方法輔助優化設計,并成功制造和驗證了SiP模塊。SiP為內嵌電磁干擾屏蔽罩的12mmx12mmx1.9mm的LGA。各種射頻信號性能均通過測試,包括嚴格的隔離度要求。電磁屏蔽測試和計算模擬結果高度吻合。最后,文章介紹了一種高效的計算模擬方法,極大地縮短了計算模擬的時間,并對未來射頻SiP開發將提供有力幫助。
關鍵詞:系統級封裝; 射頻; 電磁干擾隔離;發射器;HFSS
1 引言
隨著人們對移動,計算,通信等各類電子系統性能,功能,成本和外觀尺寸要求的不斷提高,系統級芯片(SoC)和系統級封裝(SiP)在電子產品設計中的應用快速增長。與用單顆芯片來實現系統或子系統功能的SoC相比,SiP雖然在小型化和單位成本上的優勢不及SoC,但在很多方面優勢明顯,如較低的開發成本,較短的市場進入時間,更靈活的系統設計,異質功能芯片集成,和對系統整體成本的降低等。
SiP通常包括一顆或幾顆芯片,芯片可以是預封裝好的芯片,或是裸片。在SiP中應用裸片可以發揮SiP在小型化和功能提高方面的最大潛力,但只有應用已知合格裸片(KGD),才能保證SiP的最終良率,從而控制合理的SiP生產成本。多個不同功能的芯片可以由不同的半導體制程技術制造,如Si CMOS,或GaAs HBT等。靈活地組合這些異質芯片以完成一個系統或子系統的功能,是系統級封裝的重要功效。SiP通常也會包括一些無源元件,如電阻,電容和電感,用以幫助成功實現系統功能。
系統公司組織電子產品的設計和制造,在SiP模塊的開發,制造和應用上起著至關重要的作用。傳統的模式是,系統公司根據各家芯片公司所提供的芯片的性能設計搭建電子系統。這些芯片都已經過封裝測試。由于小型化,低成本,和高性能等需求,系統公司需要開發SiP模塊來進行系統集成。系統公司首先要考慮如何分割系統使其中的一個部分或幾個部分可以用SiP模塊來代替。例如在圖1的手機收發基站系統中,可以開發四種類型的SiP 模塊:各種帶寬的信號發送及反饋SiP 模塊;各種帶寬的信號接收SiP 模塊;供電管理SiP 模塊;數字和存儲SiP 模塊等。
圖1 手機基站的收發系統
然后,系統公司在平衡SiP功能,性能,開發生產成本等因素之后,決定是否采用和采用什么樣的SiP解決方案。本文所研究的SiP就是集成了手機基站發射系統中的兩路射頻發射線路。
眾多文獻已經對SiP的典型設計流程和在現代電子產品中的應用作了廣泛闡述,但如何用計算機模擬方法指導SiP模塊設計和系統驗證,還少有介紹。本文將介紹兩路發射SiP模塊的設計,制造和實驗,并介紹如何用合適的電模擬方法來輔助SiP模塊的基板設計和電磁干擾(EMI)屏蔽設計。特別是,針對SiP模塊在系統測試板上的性能模擬提出了優化方法,這為將來的SiP模塊開發提供了有效的設計和驗證手段。文章描述了三種三維HFSS模擬模型,分別是,SiP模塊模型,系統測試板模型和SiP組裝到系統測試板的模型。通過對實驗和模擬結果的比較,3D模型的精確性得到驗證。事實表明,用合適的模擬方法輔助SiP模塊設計,可以優化封裝性能,提高設計效率,降低開發成本和縮短開發周期。
2 雙路發射系統SiP模塊設計
研究所用的雙路發射SiP模塊包括了兩路完整的射頻發射線路,為4層有基板的12mmx12mmx1.9mm的柵格陣列封裝(LGA)。因?yàn)镾iP的設計功耗是3.6W,基板通孔使用實心銅孔,以提高傳熱性能。每路射頻發射線路包括5顆有源芯片和9顆無源元件,所以SiP模塊總共有10顆有源芯片和18顆無源元件。帶有隔腔的金屬屏蔽罩被用于阻斷兩路發射線路之間的電磁耦合和SiP與外界信號之間的電磁干擾。
從兩路發射信號的功能角度看,發射線路輸入信號的頻率在0到300MHz之間,輸出信號的頻率大約為2GHz。兩路發射信號都包括了完整的信號發射所需的模擬/射頻功能,如預放大器,上變頻混頻器,增益控制等,從而將低頻低功率的信號轉變成2GHz的高頻信號,并將其控制在一定的輸出功率范圍內。圖2是雙路發射SiP的功能示意圖。圖3是SiP模塊的設計和布局示意圖,圖4是SiP模塊LGA互聯點的設計。
圖2 雙路發射SiP的功能示意圖
圖3 SiP模塊的設計和布局示意圖

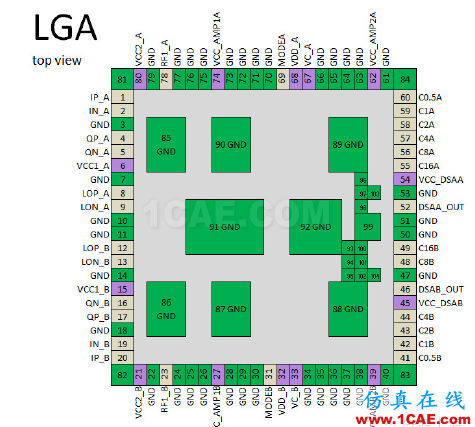

圖4 SiP模塊的LGA互聯點的設計
傳統的系統級別的金屬屏蔽罩方法也可以有效地用于封裝級別上的EMI屏蔽設計。圖5是所設計的帶有隔腔的嵌入式金屬屏蔽罩。因?yàn)檎麄€(gè)SiP需要進行塑封流程,金屬屏蔽罩上需要合理打孔來保證環氧樹脂的正常流動,以獲得合格的塑封SiP。同時,打孔的尺寸也不能太大,以免影響EMI屏蔽性能。此外,受制造工藝限制,這種帶隔腔的金屬屏蔽罩的高度必須保證1.3mm,雖然0.55mm高度的屏蔽罩已經可以滿足SiP的封裝要求。屏蔽罩的高度對屏蔽性能有一定影響,所以將來需要選擇更合適的屏蔽罩制造工藝,以降低屏蔽罩的高度。在SiP的設計階段,我們?cè)陔娮?機械,和傳熱方面都進行了大量的模擬計算,保證了產品開發在功能和制造上的有效性。

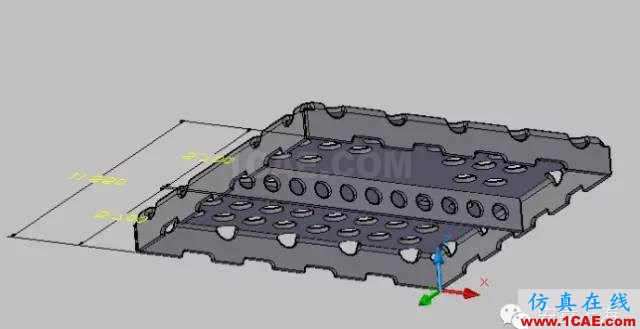

圖5 帶有隔腔的嵌入式金屬屏蔽罩
3 模擬及測試驗證裝置
如前所述,在SiP的設計階段,我們就采用了計算機模擬手段對發射信號間的屏蔽性能進行了大量的模擬計算。在這些模擬計算中,我們采用了詳細的三維HFSS仿真模型,針對SiP模塊在理想系統板上和獨立探針測試等工作狀態,對多種屏蔽罩和接地設計假設進行了分析計算。其結果被用于指導SiP模塊的基板和金屬屏蔽罩設計。圖6是整個屏蔽的SiP模塊的三維HFSS模型。

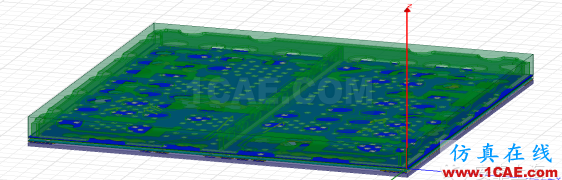

圖6 雙路發射系統SiP模塊的三維HFSS模型
基于最優化的設計,我們生產加工了雙路發射系統SiP模塊和系統測試線路板。SiP模塊被組裝到系統測試板上進行各式射頻信號性能測試。所測試的射頻性能,如功率,增益,增益控制,和頻寬等均符合設計指標。圖7是基于SiP模塊在系統板上測試的HFSS仿真模型。
在驗證SiP模塊隔離度的測試上,三種測試方案分別為:應用探針對SiP模塊的測試;單獨系統測試板的測試;和SiP模塊組裝在系統板上的測試。我們將這些測試結果與HFSS/ADS的模擬計算結果做了仔細對比,對比結果高度吻合。因此,通過合理的計算機模擬,我們可以優化SiP的基板和EMI屏蔽罩設計,而在較小的封裝體內獲得較高隔離度的射頻性能。圖8是SiP模塊在系統測試板上隔離度測試設置示意圖。

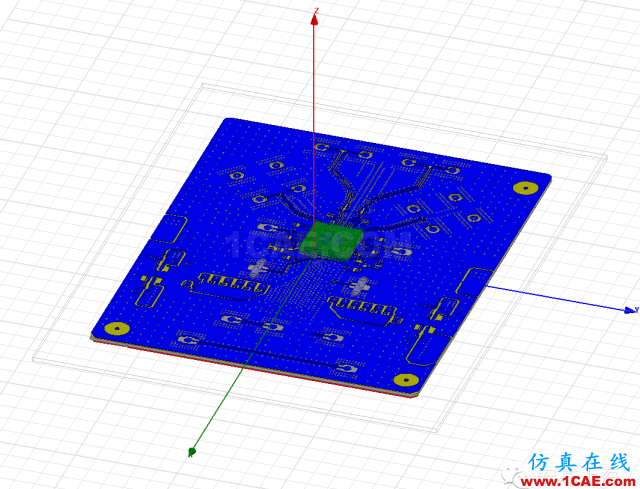

圖 7 SiP模塊組裝在系統測試板上的HFSS 計算模型
圖8 SiP模塊在系統測試板上隔離度
測試設置示意圖
4 測試與模擬計算結果對比
本章將分別描述三種SiP模塊的隔離度測試設置,以及測試與模擬計算結果的對比。同時,對三維全波HFSS (3D full wave HFSS)模擬計算的精確性和利用這種方法進行射頻SiP設計的有效性也做了闡述。
4.1 SiP模塊的探針測試與計算
SiP模塊的探針測試設置如圖9所示。在這種情況下,SiP模塊沒有通電,也沒有貼到系統測試板上。將探針加到兩路發射線路的輸出端口,再用矢量網絡分析儀測試兩個輸出端口間的隔離度。圖10是測試結果。在大約2GHz的頻率上,兩個輸出端口的隔離度的測試結果約為75.34dB。圖11是SiP模塊輸出端口隔離的仿真模型,圖12是計算結果。在大約2GHz的頻率上,兩個輸出端口的隔離度的計算結果約為75.53dB。測試與模擬結果幾乎吻合。

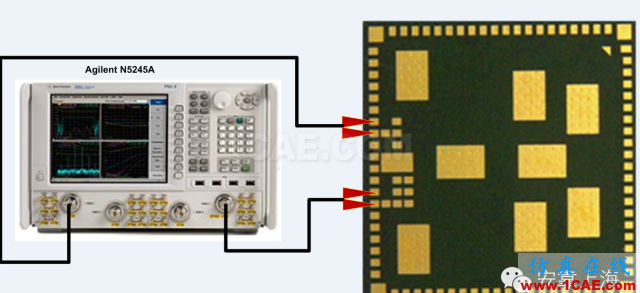

圖9 SiP模塊隔離度的探針測試設置

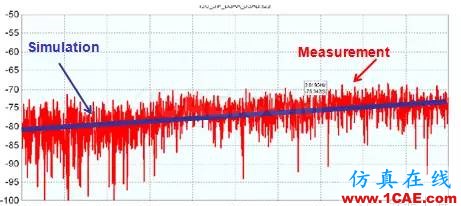

圖10 SiP模塊隔離度探針測試結果
圖11 SiP模塊輸出端口隔離度的HFSS模型
圖12 兩個輸出端口的隔離度的計算結果
4.2 系統測試板的測試和計算
類似地,單獨系統測試板的端口隔離度也需要測試和模擬,以保證在SiP組裝到系統測試板時不會因?yàn)楦綦x度不合格的系統測試板而造成測試結果失效。圖13是系統測試板輸出端口隔離度的測試結果。在2GHz的頻率上,測試結果約為86dB。圖14和圖15分別是系統測試板輸出端口隔離度的HFSS模型和模擬計算結果。在2GHz頻率上,計算結果約為86.3dB。同樣,測試與模擬結果幾乎吻合。

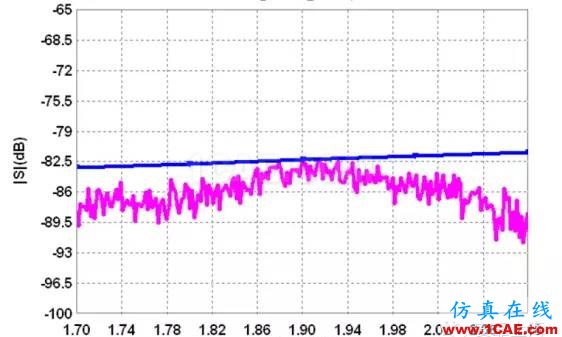

圖13 系統測試板輸出端口隔離度的測試結果
圖14 系統測試板輸出端口隔離度的HFSS模型
圖15 系統測試板輸出端口隔離度模擬計算結果
4.3 SiP模塊貼到測試板的測試和計算
為了驗證雙路發射SiP模塊的性能,SiP模塊被表面貼裝(SMT)在系統測試板上,如圖7所示。測試設置如圖8所示。我們對各種端口間的隔離度進行了測試,特別是,對兩路輸出端口的隔離度做了重點測試和研究。圖16是采用矢量網絡分析儀直接接在兩輸出端口所測得的結果,此時SiP模塊處于通電狀態。在2GHz頻率下,隔離度參數S12約為70dB。另一種通道隔離度的測試方法,是使兩個通道同時發出不同頻率的GSM單載波或單音信號, 并在輸出端口測得信號間的隔離度。圖17是測試結果。在2GHz頻率時,隔離度約為70.17dB。
圖 16 五個樣品S12參數的測試結果 – SiP模塊
組裝到測試板上
圖 17 通道隔離度測試結果–SiP模塊
組裝到測試板上
SiP模塊組裝到系統測試板上的模擬計算量非常大。按照常規的建模方式,計算模型同時包括SiP模塊和系統測試板。為了滿足一定的計算精度,計算單元的網格劃分需要比較精細,造成極長的運算時間,有時高達幾天。特別是,巨量的計算對計算機存儲的要求極高,在某些情況下,因?yàn)榇鎯?chǔ)不夠,不得不中斷運行。
針對這個問題,我們所采用的解決方案是:分別對SiP模塊和系統測試板用HFSS模型網格劃分計算得到各自的S參數,并將兩者的標準Touchstone 文件在安捷倫(Agilent) ADS計算環境中整合,如圖18所示。使用這種網格劃分和計算方法,我們可以采用更細小的網格,同時節約了大量的運算時間。SiP模塊和系統測試板S參數的獲取分別為幾個小時,Agilent ADS計算時間不到一個小時。相比傳統的計算方法,計算效率大幅提高。計算結果如圖19所示。結果表明,在2GHz頻率時,SiP模塊輸出端口的隔離度S12參數為69.84dB。計算結果和測試結果高度吻合。
圖 18 ADS 模擬計算設置 – SiP + 測試板

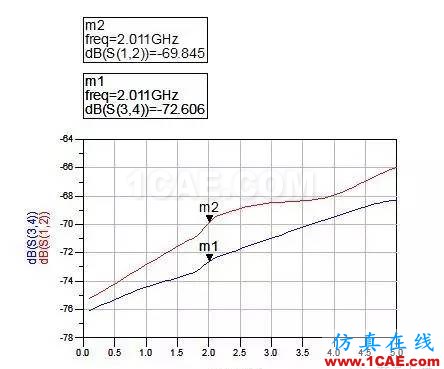

圖 19 使用HFSS/ADS方法,S12參數計算結果-
SiP + 測試板
5 總結
隨著電子產品對性能,功能,成本,和尺寸要求的不斷提高,電子系統也趨于高度集成。特別是,更多的板級系統集成向封裝級系統集成過渡,促使各類SiP模塊的開發和應用增長迅速。本文描述了手機基站中兩路射頻發射系統集成到一個SiP模塊的開發研究,介紹了模塊的設計,制造和測試,并對比研究了測試結果和計算模擬結果。在驗證SiP模塊隔離度的測試上,三種測試方案分別為:應用探針對SiP模塊的測試;單獨系統測試板的測試;和SiP模塊組裝在系統板上的測試。我們將這些測試結果與HFSS/ADS的模擬計算結果做了仔細對比,對比結果高度吻合。
特別值得強調的是,在模擬計算SiP模塊組裝到系統板上的案例時,我們采用了更高效的建模和網格劃分方法, 既保證了計算精度也大幅度減少了運算時間。這種模擬計算方法將對射頻SiP模塊開發提供更有力的支持。
