搜索電源完整性如何進行測試驗證？/成品PCB的外形公差，層間位移公差各是多少？
2016-11-07 by:CAE仿真在線 來源:互聯網
轉:微信群"SI-list 中國【1】"聊天記錄:
————— 2015-12-10 —————
若華 上午7:57
請問下電源完整性如何進行測試驗證
李黎明 上午7:59
@蔣方 ?好問題!
荊棘鳥 上午7:59
量壓降?
荊棘鳥 上午8:00
負載電壓波動?
若華 上午8:01
很多東西仿真可以做。但是覺得為什么要這么做 效果如何呢? 好像PI不像Si那么好測試驗證吧?請教各位有經驗的大師
李黎明 上午8:03
平面層阻抗很低,測試同軸一般50,這可是業界難題.
楊雪冬 上午8:05
@李黎明(Shark4685)?直接用示波器不行嗎?
楊安毅 上午8:05
請教一個問題,仿出來目標阻抗怎么用測試驗證?
楊安毅 上午8:06
如果測試無法驗證,仿真結果怎么衡量準確性
李黎明 上午8:07
需要寬頻s參數
李黎明 上午8:09
還有它是動態的
若華 上午8:10
@李黎明(Shark4685)?平面層阻抗怎么測
若華 上午8:11
目標阻抗只是假想的一個理想指吧 ?
李黎明 上午8:13
keysight有個專門儀器
李黎明 上午8:13
zte國內這個有些發言權
若華 上午8:14
儀器名字是什么 我 查查看 謝謝
李黎明 上午8:16
等我啃完這個餅
若華 上午8:16
[呲牙][呲牙] 多謝多謝李總
qzheng 上午8:18
5062
若華 上午8:19
除了這些電源完整性還利用什么儀器測試驗證哪些參數嗎?
若華 上午8:19
謝謝
周振東 上午8:21
tek的DSA8300也可以測
周振東 上午8:23
還需要測串?dāng)_吧
干柴 上午8:25
這個群真好,一大早就技術大研討,專家們邊啃餅邊交流[呲牙]
李黎明 上午8:26
周振東 上午8:27
[強]
曲國遠 上午8:27
測平面和測信號的網分不一樣嗎?
李黎明 上午8:27
不一樣
楊安毅 上午8:28
8300應該測不了吧,精度達不到
偉~笑向暖@ 上午8:30
pi測試驗證是比較難的吧?@李黎明(Shark4685)
李黎明 上午8:33
@遲大偉?我個人感覺,要對pi有一定的理解,認知才好動手.測只是最后一環
李黎明 上午8:34
群2的牛人,用示波器點下電源,看下頻譜就定位問題了![衰]
楊安毅 上午8:37
最終還是需要測試!
若華 上午8:39
舉個例子 對某個芯片的去耦電容仿真優化如何測試和驗證這樣做的效果
瘋子 上午8:41
@李黎明(Shark4685) 怎么做到的
荊棘鳥 上午8:44
@李黎明(Shark4685)?負載和頻譜什么關系?
李黎明 上午8:45
人家對自己設計單位東西很了解.
李黎明 上午9:03
我們有個客戶,電容都邊測試邊焊接的!
瘋子 上午9:05
什么產品啊,要求這么高
黃躍輝 上午9:05
電容邊測試邊焊接[強]敬業!
于爭 上午9:06
PDN阻抗,用失網,雙端口測如果板上只有電容,仿測擬合非常好
瘋子 上午9:09
有什么好用的云操作系統沒
李黎明 上午9:42
@楊雪冬-西安電子工程研究所?楊主任,外形尺寸一般公差+-5mil,要求高的+-2mil,@于爭?層間位移同一張core+-2mil,不同的core,8層以上+-8mil.
紅塵天使 上午9:42
對于ddr2.-4片和一片ecc星形結構,有好的處理方式嗎?
紅塵天使 上午9:42

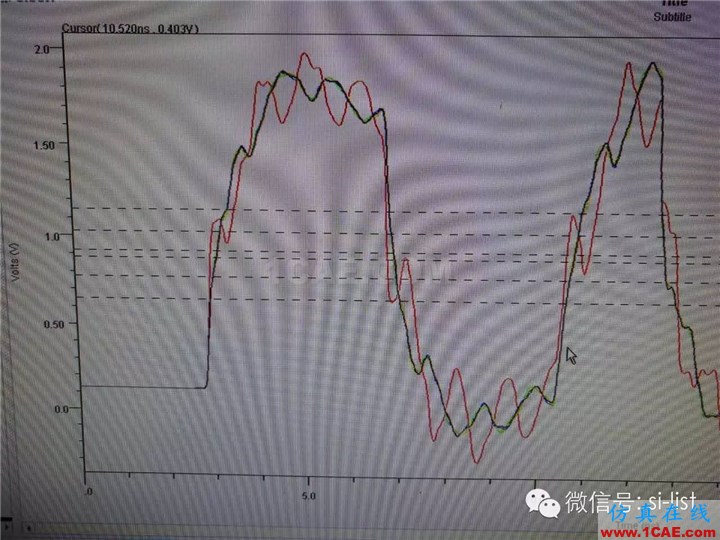

仿真結果
紅塵天使 上午9:42
對于ddr2.-4片和一片ecc星形結構,有好的處理方式嗎?
紅塵天使 上午9:42
仿真結果
紅塵天使 上午9:43
紅塵天使 上午9:43

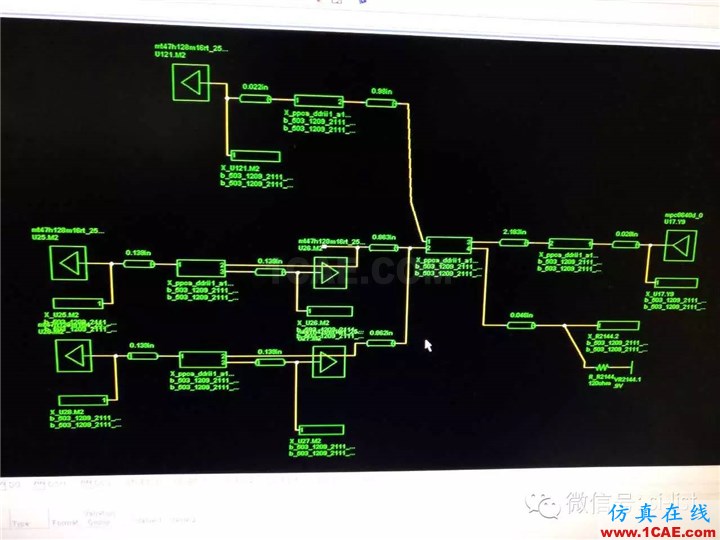

拓?fù)浣Y(jié)構
紅塵天使 上午9:43
李黎明 上午9:51
sorry[壞笑]
李黎明 上午9:55
上面是極限值,一般會比這個好!
李黎明 上午9:56
@紅塵天使?ecc放通道第一顆,正反貼,數據走t拓?fù)浣Y(jié)構
丹東 上午9:59
@瘋子?我有個朋友是做云系統的,有需要可以聯系。
楊雪冬 上午10:05
@李黎明(Shark4685)?公差幫我查了嗎?
汪進進_鼎陽科技 上午10:07
[FFT之于頻譜分析儀 : http://mp.weixin.qq.com/s?__biz=MjM5Nzc1NzM0NQ==&mid=401798147&idx=1&sn=06a8970a6d7e2b3ff287deab5e97fe74&scene=1&srcid=12102yOFYaosRv8QxbYq90Qh#rd]
李黎明 上午10:09
@楊雪冬-西安電子工程研究所?楊主任,外形尺寸一般公差+-5mil,要求高的+-2mil,@于爭?層間位移同一張core+-2mil,不同的core,8層以上+-8mil.
楊雪冬 上午10:11
@李黎明(Shark4685)?收到,多謝
紅塵天使 上午10:15
紅塵天使 上午10:15

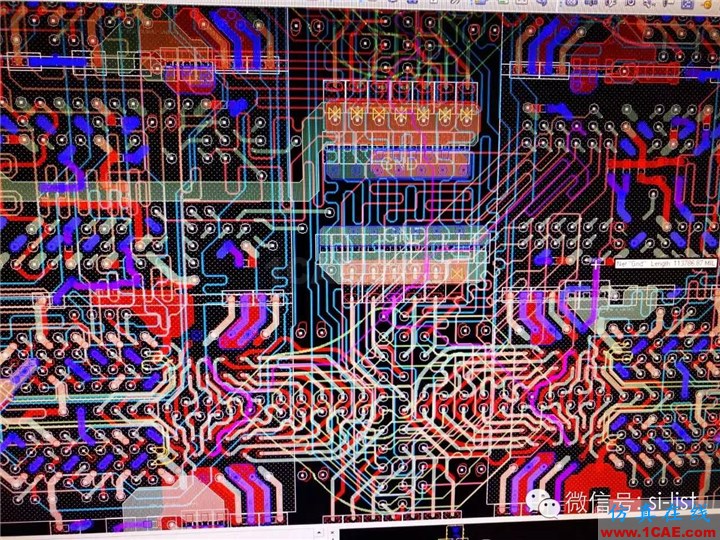

是這樣放置的
瘋子 上午10:20
@丹東 謝謝
藍風 上午10:49
層間位移,8層以上+-8mil [驚訝]
朱江 上午10:58
大廠不至于
邵鵬 上午11:01
我估計@李黎明(Shark4685)?謙虛了,說的是最壞情況吧,但是5mil是很常見的。經特殊控制也要2mil。
藍風 上午11:01
是呀,嚇了我一跳,對位就8mil偏差,加上孔位孔徑偏差,就太大了
藍風 上午11:01
我也覺得@李黎明(Shark4685) 口誤了
藍風 上午11:02
5mil應該都是包含了孔位孔徑偏差在里面,要不然孔壁到線的距離就不夠了
李黎明 上午11:20
正常8層,3core,5-6mil左右,上面是極限值,一般會好!
