HFSS端口設置方案，一般人我不告訴他

1、同軸線端口的設置

同軸線端口的設置比較常用,一般可以用HFSS中的waveport來設置。

Waveports定義的表面一般為PE理想導體,信號通過它進入和離開結構。它通常用在一些波導結構中,如波導,共面波導,同軸線等。Wave port一般設置在3D結構和邊界之間的PEC界面上,讓該結構和外部耦合。

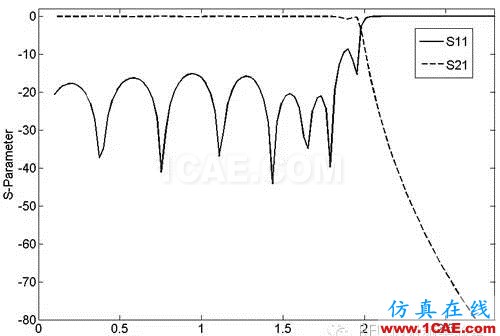

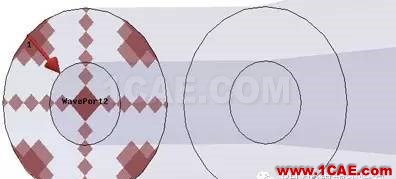

利用HFSS設計一截至頻率為2G的同軸低通濾波器,端口為同軸線,在端口設置中,只需選取同軸線的截面,畫一條由內導體指向外導體的積分線即可。

2、微帶線端口的設置

一般地,微帶結構的端口都用Lumpedports,Lumpedports 與傳統的Wave ports相似,但它可以在內部設置,且可以自定義阻抗值。Lumped ports直接在端口處計算S參數。下面給出例子來說明Lumped port的設置。

微帶CT濾波器:

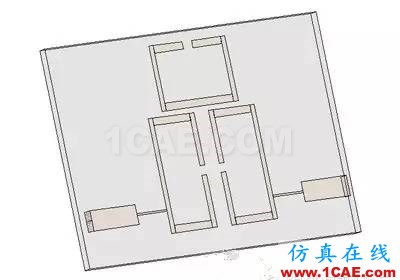

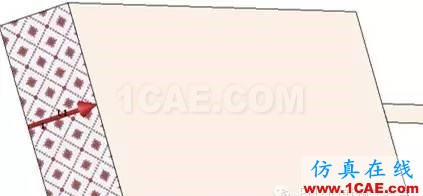

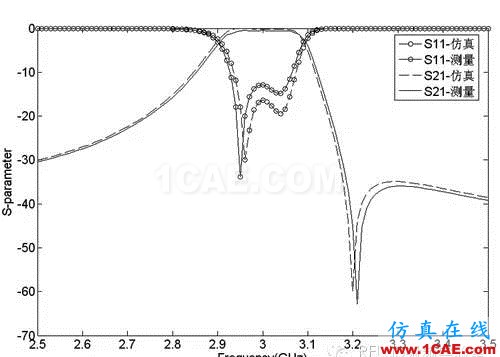

利用微帶開口環諧振器設計了一傳輸零點在高頻段的CT濾波器,中心頻率為3GHz,在該濾波器的仿真模型中,將連接饋線和接地面的矩形設置為端口,沿該矩形的軸線畫一條積分線即可,其仿真和測試結果吻合良好。

3、共面波導端口的設置

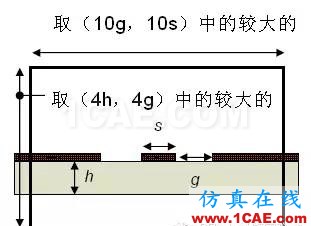

共面波導的端口選用Waveports,下圖給出了共面波導端口的設置方法,定義一垂直于導帶的截面為端口,該截面尺寸的選取與共面波導的結構有關。其場邊一般取10g和10s中的較大值,短邊取4g和4s中的較大值。

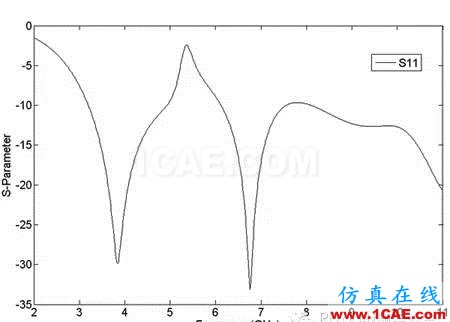

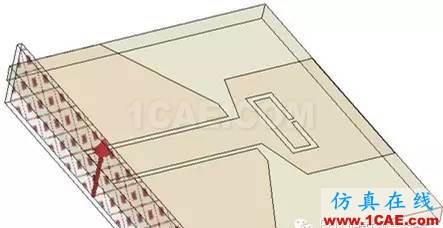

基于共面波導結構,我們?cè)O(shè)計了一帶陷波的超寬帶天線,給出了仿真模型和仿真結果,在5.5GHz附近出現一陷波,且整個帶內(3-10.6GHz,陷波)回波損耗都小于-10dB(陷波頻段除外)。
