ANSYS 通信電纜設計解決方案

2016-11-05 by:CAE仿真在線來源:互聯網

一、電纜設計面臨的挑戰

一個有效的布線設計需要若干關鍵部件,其中包括導體、絕緣材料和連接器。雖然有時在設計后才會考慮保護部件(如電磁干擾防護罩(EMI防護罩)、線束部件和護套),但它們同樣值得重視。這些附加部件對于布線而言必不可少,直接影響布線成本(材料與安裝成本)、質量及安全性。目前在電纜設計領域所面臨的主要挑戰有以下幾點:

1.如何降低電纜的能量損耗

2.如何提升接收信號的質量

3.如何提升屏蔽效應

4.如何發現潛藏電路并降低其風險

5.如何選擇接地點

ANSYS 通信電纜設計解決方案HFSS培訓課程圖片1

二、 ANSYS的電子設備EMC\EMI解決方案

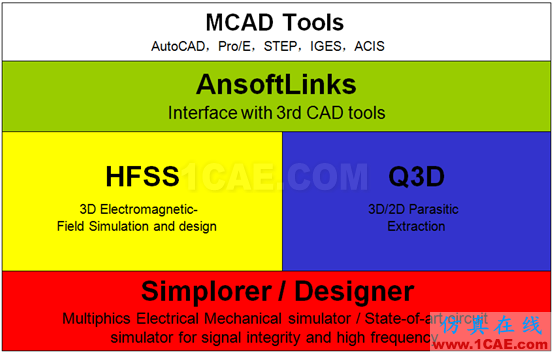

針對電纜設計的上述挑戰,ANSYS推出了一套完整的設計仿真解決方案,如下圖:

該方案的主要特點如下:

1. 精確的有限元(HFSS)或準靜態(Q3D)技術;
2. 可以直接導入第三方CAD軟件建好的模型;
3. 基于實際物理結構的全波電磁場仿真,將人為假設降到最低;
4. 獨特的矩陣降階功能,只需一次求解即可方獲得不同信號分配情況下潛藏電路的情況;
5. 獨有的靈敏度分析,只有一次求解,就可以動態地知道物理尺寸的改變對電纜性能的影響;
6. 獨有的場到路的鏈接技術,支持晶體管,IBIS,放大器和天線等器件,使得真實的激勵源(Push Excitation)所導致的耦合干擾和輻射成為可能;
7. 多物理域仿真,考慮電纜對整個系統的影響。

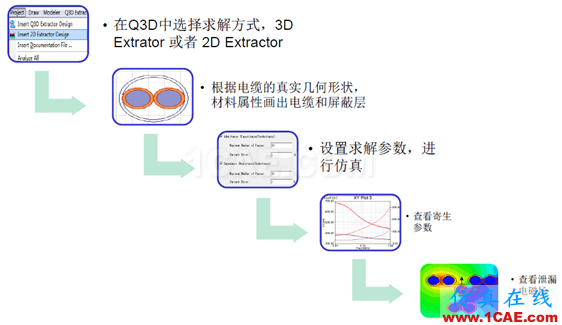

基于上述ANSYS的電纜設計解決方案的幾個典型仿真流程如下圖:
