近日,與行內專業人士,臺灣天線廠家太盟科技(Cirocomm Technology Corp.)技術總監周信輝(Ryan Chou)先生喝茶交流,談到4G天線給一些智能手機的廠商帶來了不少的困惑。我告訴他當前4G智能手機所遇到的挑戰,主要困難是頻段多、面板大(前玻璃)、后蓋硬(后金屬)、尺寸小、干擾煩等幾個特別突出的問題。這些問題讓做4G手機的朋友們在進行天線設計時很是頭痛。
帥氣的Ryan淡淡一笑,輕松的說:“這有何難,我們已又有一些解決方案?！彪S即,在筆者詫異的眼神中他拿出筆記本電腦,展示了他的一種已經成功的案例。
他介紹說,太盟遵循“化繁為簡”的思路和方式,開發了一種能調整到目標工作頻段的天線系統。這種調諧式天線(Tunable antenna)可被稱為“智能天線”或“自適應天線”。其基本原理是,將瞬時工作頻率限制為一個或兩個感興趣的窄帶頻段,以滿足特定地區的協議要求。這樣,對寬帶工作的要求就降低了,允許天線被裝進更為緊湊的空間,同時又不犧牲輻射效率。
接下來,他用一組圖給我進行了簡單的演示:
圖一:共有一個天線接收支架,信號引進來后,就能過芯片進行分段處理。請注意有V1、V2二個電壓輸入端。
圖二,這是關鍵,包括各段負責的頻道及信號處理點。

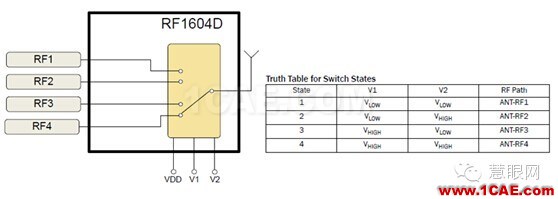

圖三線路原理圖。
圖四實物尺寸,有圖有真相。下面是實物展示。請大家注意,這個天線的尺寸是32MM*12MM,這個尺寸,你還滿意嗎?V1、V2要接控制端。
圖五各種制式對應頻段。
圖六各頻段所獲得的信號強度測試表,Ryan表示因為天線尺寸的問題,低頻的測試數據還不是太好,但還可以改善。

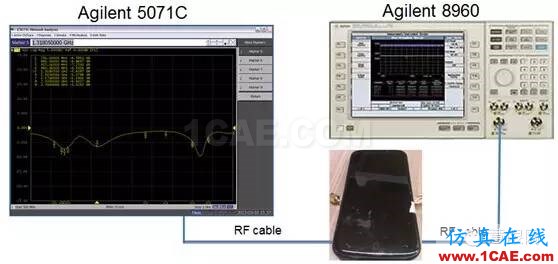

圖七在幕后的那些東西。這是模擬地面基站發射和對信號進行采集調整。
圖八分段抓取信號數據,這樣會不會看得更明白些?
Ryan表示,這種方案可以將天線的面積減少20%,更適于手機的布局和設計。該方案采用主控IC來對信號進行智能識別選擇,之后再對天線進行選擇調頻,使天線從之前的被動器件變?yōu)橹鲃悠骷?。且在與平臺進行配合后,定時偵測和選擇周邊的信號,進行自動選擇,也更加智能化。在這一過程中,對信號的調測是猶為重要的。Ryan說作為老牌天線廠家,太盟已在這方面積累了豐富的經驗,曾服務于臺灣手機大廠H公司等,可以為客戶提供全方位的技術支持和產品服務。
最后,Ryan大俠將該技術總結為十六字密決,并在此傳授給大家:“共用天線,頻分四段,智能選擇,重在調測”。
