搜索2015.12.01日聊天記錄-你所不知道的AC Coupling電容,硬工面試題（好硬!)
2016-11-07 by:CAE仿真在線 來源:互聯網
轉載:微信群"SI-list 中國【2】"的聊天記錄如下:
—————2015-12-1 —————
norn NL 上午11:43
norn NL 上午11:43
請問各位,我對兩對一模一樣的差分線提取參數,有一對加了10nf小電容,用的tdk電容模型,在5G的時候阻抗約為11歐。加電容差分線跑5G的時候,眼圖非常奇怪。
norn NL 上午11:44
沒加電容的如下。所有其他參數都一樣。
norn NL 上午11:45
norn NL 上午11:47
提取參數時直接賦了電容模型提取的
norn NL 上午11:52
是不是哪沒設置對
張松松 下午12:37
你怎么會有個直流分量在的
張松松 下午12:38
波形位置對嗎
馮銳 下午12:41
怎么好像兩個反了呢
馮銳 下午12:41
電容就是隔直的,怎么上面有一個直流分量
norn NL 下午12:42
那個應該不是直流分量,我覺得是一個臺階,反射后整個幅度也變大了
YUDYLIU 下午12:43
先別看眼圖,看單端的波形,加了電容后仿真的時間設長一點,是不是收斂的問題
norn NL 下午12:44
YUDYLIU 下午12:46
你這是P-N,還是一個P或N
norn NL 下午12:49
是P-N 差分的
張松松 下午12:51
你是什么差分信號?
YUDYLIU 下午12:51
單端的看下,時間跑長點,或電容改小點,對比下開始的波形和長時間的波形
張松松 下午12:53
一般差分末端都有端接啊
張松松 下午12:53
你這波形的位置是接收端嗎
李靖 Lurker 下午1:07
還以為是pam3
norn NL 下午1:08

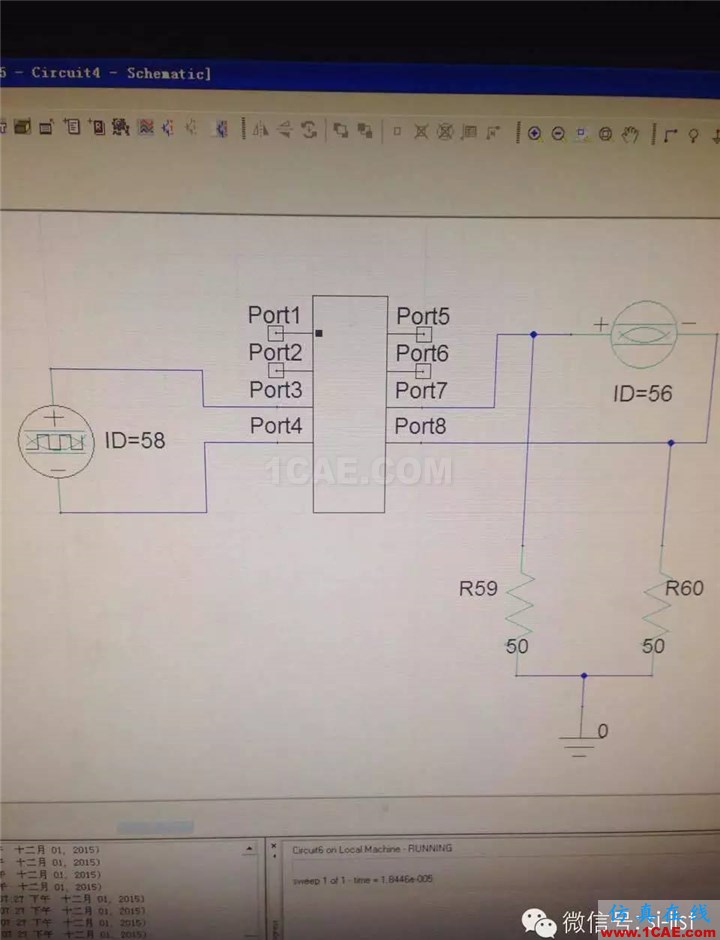

norn NL 下午1:09
八端口的,兩對線
草木皆兵 下午1:12
[發呆]
草木皆兵 下午1:13
這個匹配是不是要加個電容到地
norn NL 下午1:15
一般差分線只有一邊串電容吧
草木皆兵 下午1:17
或者把中間那個地去掉
草木皆兵 下午1:18
跑下看
norn NL 下午1:33
剛試了延長時間,還有去掉地,結果還是一樣。我把上面那對沒電容的,直接串上理想電容跑,結果也變成那個樣子
norn NL 下午1:34
羊 下午1:34
S參數發來看下
草木皆兵 下午1:36
不能啊?
norn NL 下午1:46
norn NL 下午1:46
上面是無電容的
羊下午1:50
直接放文件啊
norn NL 下午1:51
[發呆] ....這公司電腦沒聯網
一定 下午1:52
手動把電容兩端短接再仿一下,會不會是直流初始值問題
羊 下午1:53
囧,問題基本出在你S參數上
草木皆兵 下午1:59
換個其他的s參數試試
norn NL 下午2:02
norn NL 下午2:02
直接不要線了[呲牙],結果如下
norn NL 下午2:03
norn NL 下午2:05
我再換個S參數
norn NL 下午2:07
這里面電容是理想的,沒有其他寄生參數,這樣也算正常嗎?
李黎明 下午2:11
串在高速線上的電容叫ac coupling,目的就是隔直,讓數字信號在0上下震蕩,用于不同的高速電平之間的交換
李黎明 下午2:13
你可以給信號源設置個直流電平就可以看到效果
草木皆兵 下午2:40
@norn NL?人呢
norn NL 下午2:49
大神,我在
草木皆兵 下午2:53
搞出來沒
norn NL 下午2:54
還沒,有大神建議用ads跑,暫時還沒裝
norn NL 下午2:56
因?yàn)槲疫@里沒有考慮直流偏置量,信號源就是個差分的
norn NL 下午2:59
有項目板在每個連接器附近都放了隔直電容,加起來一條單端sata線上放了六個,我想確認下這樣是不是真的沒問題
李黎明 下午3:15

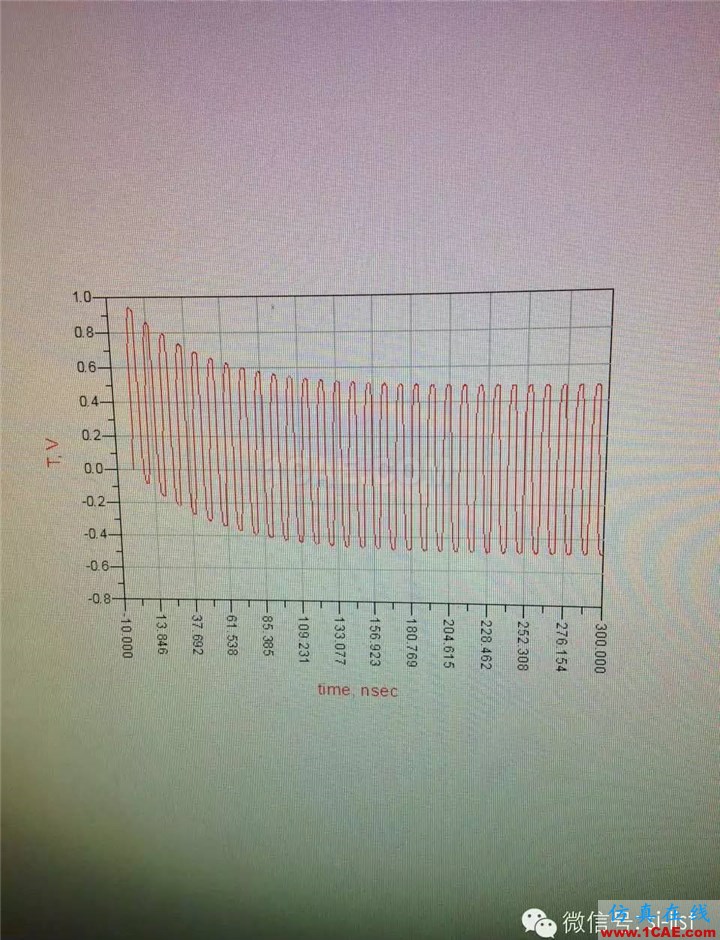

@norn NL?實驗了下,電容越小,隔直達到的穩態時間越短.
李黎明 下午3:15
李黎明 下午3:15
草木皆兵 下午3:18
看來是s參數的問題可能性較大
YUDYLIU 下午3:39
@李黎明?[強]
norn NL 下午3:41
現在我在重新提
李鑫 下午4:10
我之前仿真也出現過這個問題,加上AC Decap之后,眼圖電壓為0的地方出現一條橫線
李鑫 下午4:11
望大神們解答呀~
norn NL 下午4:21
[發呆] 原來我不是一個人
李鑫 下午4:25
一直不能理解中間0電平那條線是怎么出來的~
草木皆兵 下午4:27
@李鑫?有圖不
草木皆兵 下午4:28
無圖無真相
李鑫 下午4:28
等我登錄服務器找一下
李鑫 下午4:31

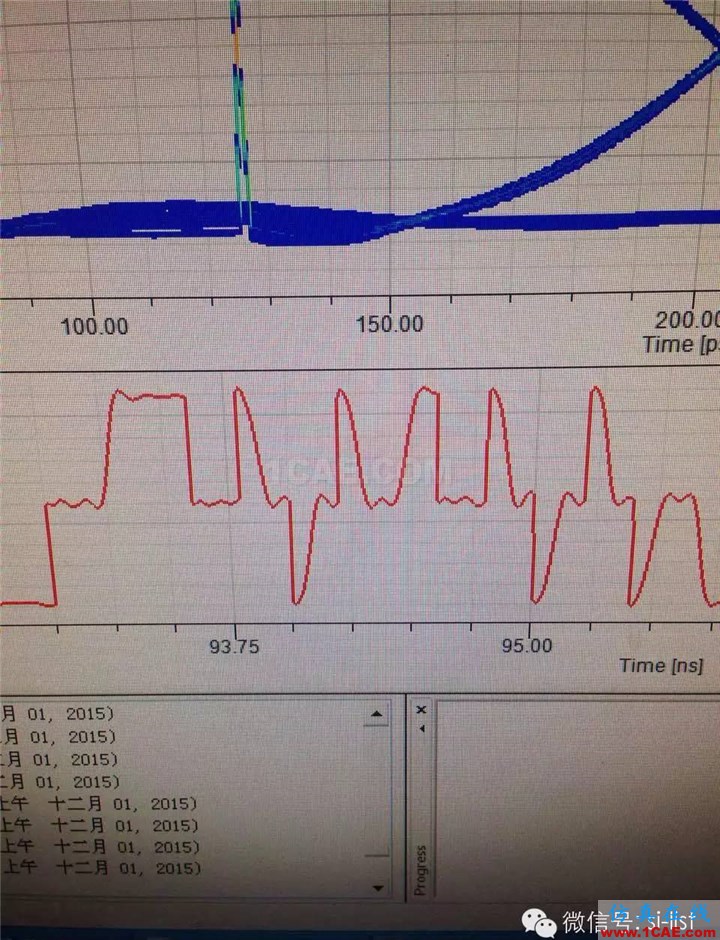

李鑫 下午4:32
有點類似于雙眼皮的感覺~
李黎明 下午4:32
今天得把這個問題辦了!
李鑫 下午4:33
輸入差分電平是-0.35~0.35,共模電平為1.25V
李黎明 下午4:34
前面幾個bit要cut掉
李黎明 下午4:34
@李鑫
李黎明 下午4:34
見我上面的圖
李黎明 下午4:35
電容值大小決定到穩態的時間
李鑫 下午4:35
[強]
李鑫 下午4:35
看了一下上面的內容,豁然開朗@李黎明
李鑫 下午4:36
沒想到穩態時間造成的影響~
草木皆兵 下午4:38
李總 牛氣[疑問][強]
win 下午4:42
上個圖
win 下午4:42
cut掉開始的圖
norn NL 下午4:54

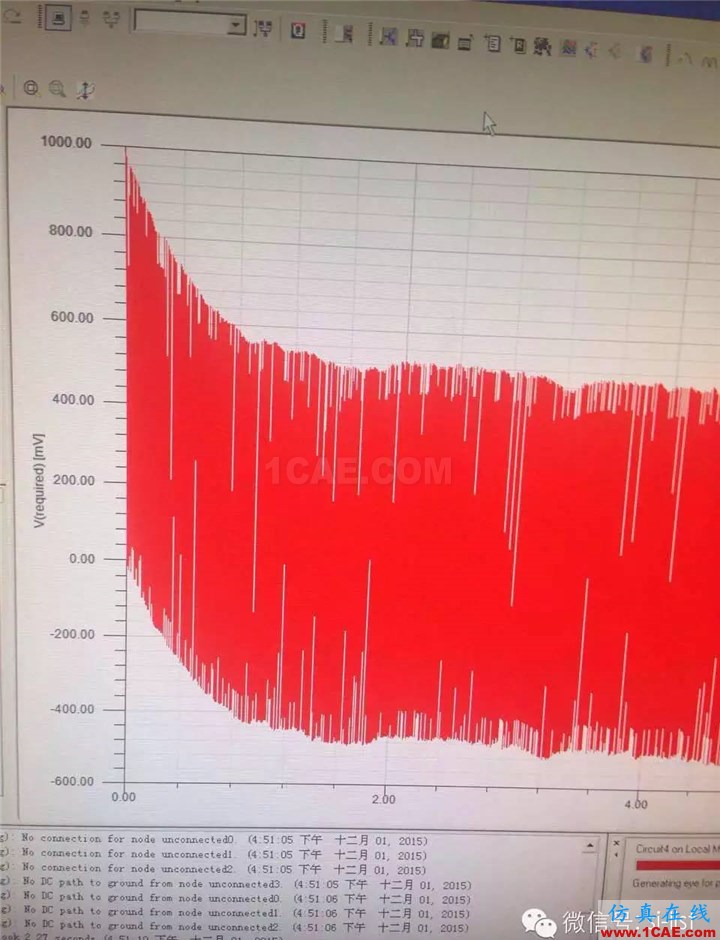

我看了下我那個大概3us就平穩了,但是cut了10us也是那副樣子
草木皆兵 下午4:56
@norn NL?你的s參數換了嗎?
norn NL 下午4:57
沒,重提的還在跑
norn NL 下午4:58
norn NL 下午4:59
而且假如沒有直流偏置,就沒有這段下移的時間吧
張松松 下午5:01
確實,這個下移測試中也能看到
A?vril 下午5:02
是波形未穩定狀態,AC decap造成的
A?vril 下午5:07
什么電平信號
A?vril 下午5:07
把下拉50 ohm電阻放在AC 耦合電容前面再試試
norn NL 下午5:08
今天那參數跑不完了,明天來把這問題關閉了
A?vril 下午5:08
AC耦合電容放接收端試試
A?vril 下午5:12
感覺像是lvpecl到cml或者到lvds的端接,這個時候泄放電阻和AC耦合電容位置是有要求的,感覺是匹配沒做好
李黎明 下午5:27
搞了下
李黎明 下午5:27
李黎明 下午5:28
向下的這個偏置是ac decap帶有的
李黎明 下午5:29
李黎明 下午5:29
直接疊加眼圖會出現如上情況
李黎明 下午5:30
去掉前面未達到的穩態波行,眼圖正常
李黎明 下午5:30
李黎明 下午5:31
我用的是驗證過的s參數.
Himonika 下午5:31
直觀…
李黎明 下午5:31
完.
