什么是射頻開關？

2016-10-12 by:CAE仿真在線來源:互聯網

此類開關的功能可由四個基本電氣參數加以表征, 雖然多個參數與射頻和微波開關的性能相關,然而以下四個由于其相互間較強的相關性而被視為至關重要的參數:隔離度,插入損耗,開關時間,功率處理能力。
隔離度即電路輸入端和輸出端之間的衰減度,是衡量開關截止有效性的指標。插入損耗(也稱傳輸損耗)為開關處于導通狀態下時損耗的總功率。由于插入損耗可直接導致系統噪聲系數的增大,因此對于設計者而言,插入損耗是最為關鍵的參數。
開關時間是指開關從“導通”狀態轉變?yōu)椤敖刂埂睜顟B(tài)以及從“截止”狀態轉變?yōu)椤皩?dǎo)通”狀態所需要的時間。該時間上可達高功率開關的數微秒級,下可至低功率高速開關的數納秒級。開關時間的最常見定義為自輸入控制電壓達到其50%至最終射頻輸出功率達到其90%所需的時間。此外,功率處理能力定義為開關在不發生任何永久性電氣性能劣化的前提下所能承受的最大射頻輸入功率。

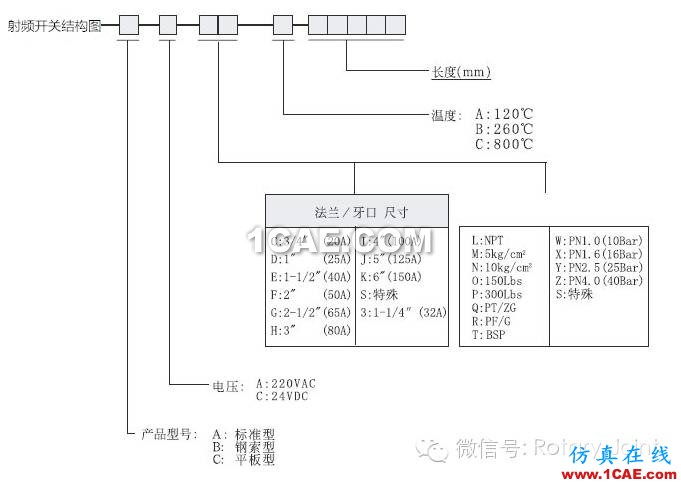

射頻和微波開關可分為機電式繼電器開關以及固態開關兩大類。這些開關可設計為多種不同構型——從單刀單擲到可將單個輸入轉換成16種不同輸出狀態的單刀十六擲,或更多擲的構型。切換開關為一種雙刀雙擲構型的開關。此類開關具有四個端口以及兩種可能的開關狀態,從而可將負載在兩個源之間切換。
