HFSS求解器類型詳解（一）IE求解器

2016-10-13 by:CAE仿真在線來源:互聯網

概述:

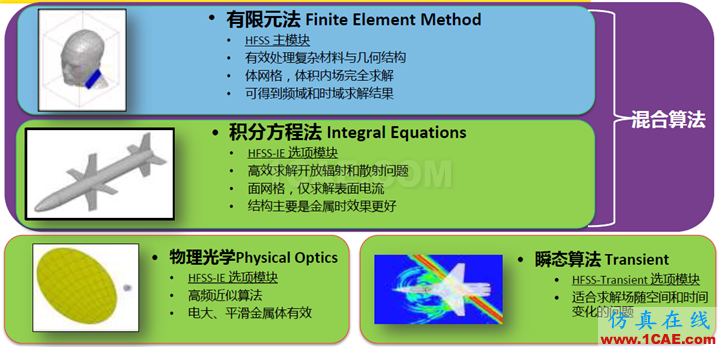

在最新的HFSS2015里面,HFSS總共有五種算法求解器,如下圖:

從本期開始,小編將為大家逐一介紹HFSS里面的求解器,幫助大家在以后的工作和學習中真正的用好HFSS。本期我們介紹HFSS的IE求解器。

HFSS-IE求解器綜述:

HFSS-IE的全稱是積分方程法求解器,它是一個基于全波積分方程的電磁場求解器,該求解器采用的是面網格,求解的導體和介質模型表面的電流,由于HFSS-IE不需要另外繪制空氣盒子并對其劃分網格和計算,因此可以高效求解開發空間的輻射和散射問題,特別適合于計算大尺寸的開放域問題。HFSS-IE求解器的主要特點如下:

支持無限大地平面設定;
無需另外設定吸收邊界條件;
參考地可以使用鏤空?qǐng)D形;
支持單點離散掃頻和插值掃頻;
支持HFSS場到場鏈接。

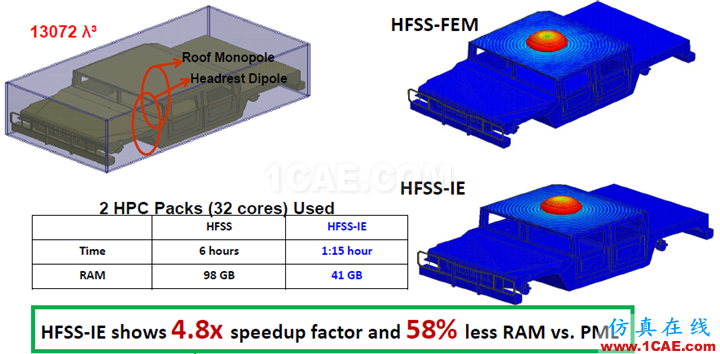

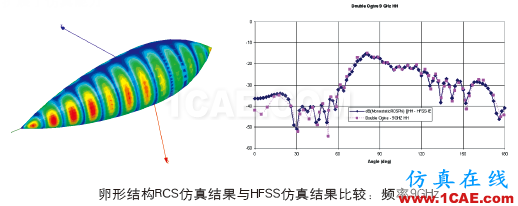

IE求解器在電大尺寸結構方面與FEM求解器的求解效率對比如下圖:

由上圖可以看到,IE求解器在求解電大尺寸的開發問題時相比FEM求解器在求解效率上有很明顯的提升。因此IE求解器非常適合用于飛機、艦船的RCS分析,天線布局,反射面天線分析等。

HFSS-IE求解器使用指南:

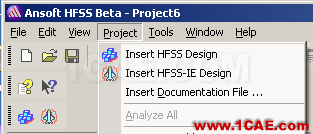

1.新建一個Project文件并添加HFSS-IE Design:

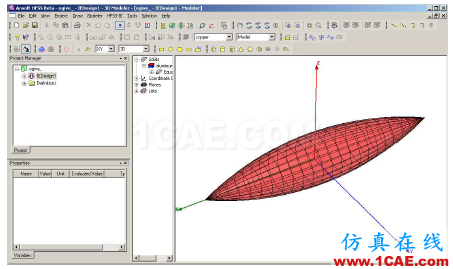

2.模型參數化建模。注意,HFSS-IE里面是不需要單獨繪制Air Box的!

除了不需要繪制Air Box意外,HFSS-IE里面沒有Curvilinear的網格類型,所以曲面會按照Surface Approximation選項中的設置采用多段折線的方式來進行逼近迭代。此外,HFSS-IE只支持各向同性的材料,并且不支持鐵氧體材料。

3.給材料賦值及邊界條件:

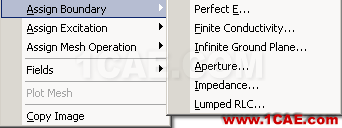

HFSS-IE里面支持的邊界條件如下圖:

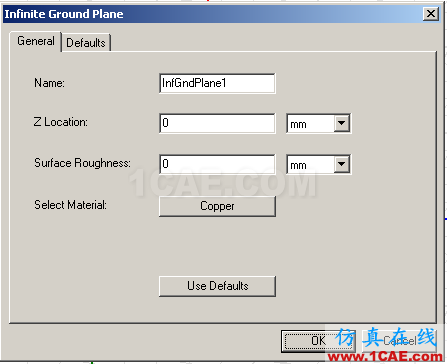

由上圖可以看到,HFSS-IE的邊界條件類型比較少,其中Infinite Ground Plane的邊界條件必須設置和X-Y平面平行,通過Z Location選項可以調節其在Z軸方向的具體位置。此外,Infinite Ground Plane邊界條件上可以通過設置Aperture邊界條件來實現類似金屬上開孔的效果。特別注意的是,HFSS-IE的Select Material選項中只能選擇金屬材料(如銅、理想導體等)。

4.設置端口和激勵:

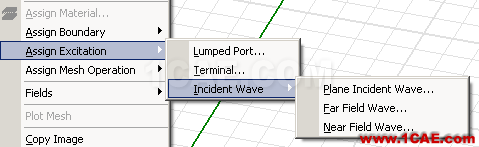

HFSS-IE里面的激勵只能設置成Terminal Lumped Gap Port和Incident Wave兩種,具體設置方法與HFSS主界面一致。通過設置Incident Wave端口,可以利用Data Link將HFSS中計算得到的遠場和近場輻射數據作為激勵源鏈接到HFSS-IE當中,實現場到場的協同分析,如下圖:

5.設置求解條件:

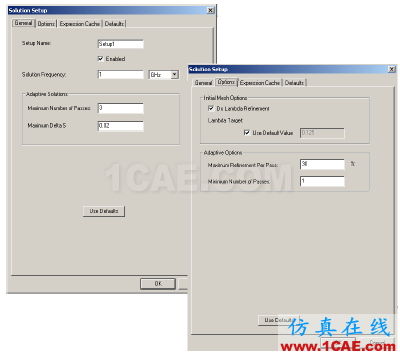

HFSS-IE的求解設置界面與HFSS基本相同,只是少了一些選項,如下圖:

需要注意的是,HFSS-IE不支持快速掃頻方式,在進行表格網格剖分時,HFSS-IE將考慮到波長細分參數(Lambda Refinement),對于介質的表面,對應于電磁波在該介質中的波長;對于導體而言,則對應于電磁波在周圍傳播媒質中的波長。

6.結果查看和后處理:

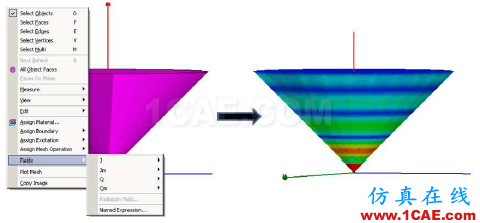

在后處理方面,HFSS-IE與HFSS基本一致,需要注意的一點是因?yàn)槎丝诩?lì)的類型是Terminal,所以在Edit Sources里面,HFSS-IE定義幅度時是激勵電壓大小而不是HFSS里面的入射波功率。另外,在場圖顯示中,J和Q代替了HFSS當中的E和H。如下圖:
