毫米波圓極化介質復合波導縫隙陣列天線的HFSS設計

2016-10-10 by:CAE仿真在線來源:互聯網

本文利用ANSYS HFSS設計了一種工作于毫米波段的介質復合波導縫隙天線陣列,在介質覆銅板加工出縫隙并與波導槽復合形成輻射結構,利用HFSS 軟件仿真并分析縫隙導納,泰勒加權實現陣列綜合。設計平面和差網絡實現天饋系統一體化,利用介質覆銅板加工出圓極化柵,并利用HFSS對整體天線進行了仿真調試。仿真結果與實物測試結果基本一致,驗證了軟件仿真的準確性和設計的可行性。該天線成本低、一致性高、圓極化性能好,同時可以改善傳統波導縫隙天線成品率低、成本高和工作帶寬窄的缺點,并將工作頻帶展寬至700MHz。

1、前言

作為一種常用毫米波天線,波導縫隙天線加工成本高、成品率低?；谟∷⒖p隙的介質復合波導縫隙天線是將開縫的介質覆銅板復合到波導槽上,保有傳統波導縫隙天線輻射效率的同時,還具有一致性好、生產工藝簡單、成品率高、成本低等優點。有學者對覆介質的波導縫隙特性進行了一些輻射特性分析,加工實物的有單條復合縫隙陣。本文利用ANSYSHFSS仿真軟件的精確計算功能,設計仿真并制作一種毫米波圓極化介質復合波導縫隙天線,通過編寫陣列加權算法進行激勵分布計算,并主要利用仿真軟件HFSS對縫隙導納進行提取并擬合曲線。基于天饋系統一體化、一維波束和差的目的,利用HFSS設計了包含平面魔T的一維和差網絡。通過總結已有設計經驗,設計一種基于介質覆銅板的極化柵,可覆蓋于天線表面實現圓極化。經過實物測試,天線于毫米波段工作性能良好:工作頻帶內水平維和波束副瓣電平低于-18dB,俯仰維3dB波束寬度超過±15°,差波束零深25dB,右旋圓極化增益約22dBi,3dB波束范圍內軸比小于5dB。仿真結果與實測結果一致。

2、介質復合波導縫隙天線理論

2.1、天線結構

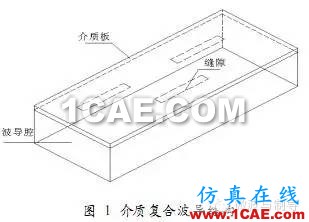

本文涉及一種介質復合波導天線,其輻射結構如圖1所示,采用介質覆銅板加工縫隙代替?zhèn)鹘y(tǒng)波導的開縫寬邊。與傳統波導寬邊開縫的天線相比,介質復合波導相當于在縫隙表面覆蓋一層介質,對于縫隙以及波導腔體結構都具有保護作用。

2.2、波導寬邊縱縫單元分析

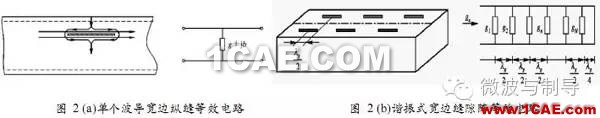

如圖2(a)所示,波導寬邊縱縫單元等效為并聯的導納,其導納數值與波導尺寸、工作頻率、縱縫的偏置以及長度等參數有關。引入介質覆蓋后,導納公式相應改變,有文獻對覆介質波導縫隙的導納特性進行研究,但其計算繁復且仍需要仿真驗證。本文直接采用HFSS建立覆介質波導縱縫單元,通過仿真提取導納并擬合曲線的方式對其對應關系進行研究。

3、利用HFSS軟件設計陣列天線

3.1、設計陣列

波導縫隙陣列是天線的核心,實現方向圖的大多數特性。本文設計縫隙陣列工作頻率為Ka波段,陣列規模為2×32排布,設計副瓣電平為-20dB,增益為22dBi。如圖2(b)所示,選擇陣列形式為諧振式波導寬邊縫隙陣,其優點在于結構緊湊,工作性能較穩定。由于陣列定為2×32排布,計算縫隙等效導納時需要考慮同一波導及兩條波導間的縫隙互耦。

3.1.1、計算陣列加權

通過編寫算法程序?qū)崿F(xiàn)陣列的泰勒加權分布,對陣列的激勵權值進行計算。為得到方向圖的一維和差,陣列采用對稱式饋電結構。以副瓣電平-22dB加權,得到各單元權值。

3.1.2、提取引入縫隙間互耦的導納

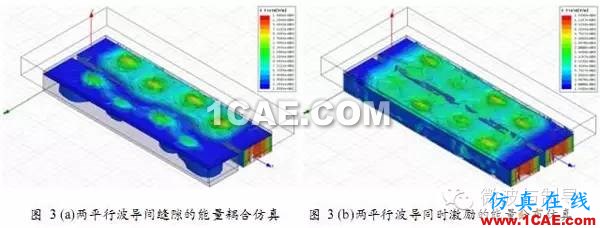

HFSS可以準確地對所建模型進行場的求解,使設計更加簡便。利用HFSS建立兩條平行波導的多個縫隙模型進行導納分析,能對縫隙互耦進行計算,得到比單個縫隙模型以及單條波導模型更準確的縫隙導納參數。僅激勵單條波導時,另一條波導能量場耦合如圖3(a)所示;兩條波導同時激勵時,場分布如圖3(b)所示。縫隙耦合量級為-20dB~-30dB。

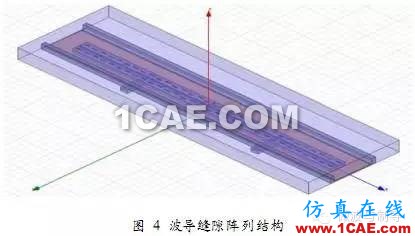

通過調節縫隙的長度l、寬度參數w、縫隙偏置d,使模型達到諧振狀態并使縫隙互耦盡量小,對縫隙的導納參數進行提取。此時提取出的參數即為引入平行波導間縫隙互耦影響的結果,更接近實物。將提取出的導納參數進行處理,擬合出導納-偏置-縫長對應曲線,結合激勵權值進行陣列設計。經過軟件仿真,最終的縫隙陣列見圖4。

3.2、平面和差網絡設計

3.2.1、設計平面魔T

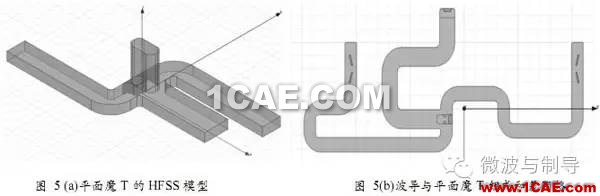

考慮用金屬一體加工出波導槽和饋電網絡。因此利用HFSS設計平面魔T實現一維信號的和差。在模型中,用易加工的金屬臺代替?zhèn)鹘y(tǒng)立體魔T的錐臺,如圖5(a)所示。經過仿真,和差端口隔離度優于30dB,插損小于0.3dB。

3.2.2、設計和差網絡

利用波導與平面魔T組合成為和差網絡,優化波導拐角以及長度,對兩側天線陣的激勵幅度和相位進行調節。最終模型見圖5(b),最終兩條饋電波導通過斜縫將能量耦合至輻射波導腔。

3.3、仿真整體天線

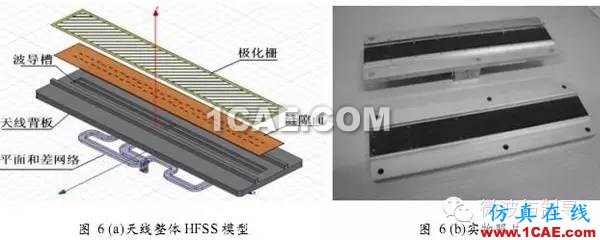

通過現有研究結果,以介質覆銅板為基礎,利用HFSS設計了毫米波圓極化柵。將圓極化柵、天線陣列和和差網絡組合成整體天線,如圖6(a)所示,仿真整體天線模型并進行優化調試,天線的圓極化性能良好。

4、實物測試結果

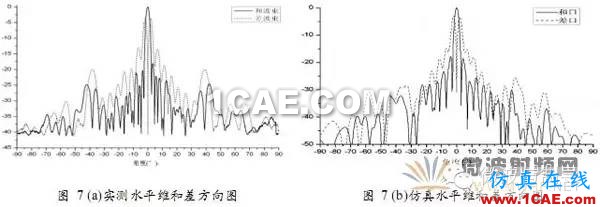

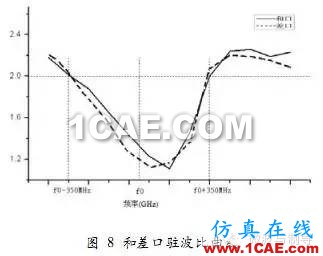

天線實物照片見圖6(b),仿真與實測方向圖對比見圖7。實測和差口駐波比曲線如圖8所示。

對比仿真與實測結果可見,仿真和差方向圖與實測基本一致。利用HFSS建立平行波導縫隙模型并提取縫隙導納,可以將縫隙的互耦影響計算在內,與傳統電磁計算方法相比更精確且有效率。

5、結論

本文利用HFSS設計一種毫米波圓極化介質復合波導縫隙天線。通過建立模型仿真,對縫隙導納進行提取并擬合曲線。利用HFSS設計一維和差網絡以及基于介質覆銅板的極化柵,實現左/右旋圓極化。經過實物測試,天線于毫米波段工作性能良好:所設計的介質復合波導縫隙天線實現了一維波束和差,差波束零深25dB;圓極化柵實現了右旋圓極化增益約22dBi,3dB波束范圍內軸比小于5dB;在保有傳統波導縫隙天線輻射效率的同時,該復合天線將工作頻帶展寬至700MHz。仿真結果與實測結果一致。
