【案例分析】經典HFSS仿真實例詳解

2016-10-08 by:CAE仿真在線來源:互聯網

關于仿真軟件HFSS相信大家多少都有聽過,這是一款非常強大好用的仿真軟件,已經被應用于多個領域,當然,天線設計也離不開仿真軟件。本期小編為大家?guī)淼氖墙?jīng)典天線——對稱振子天線仿真。

下面我們先來看看軟件的簡介。

HFSS – High Frequency Structure Simulator,Ansoft公司推出的三維電磁仿真軟件,目前已被ANSYS公司收購;是世界上第一個商業化的三維結構電磁場仿真軟件,業界公認的三維電磁場設計和分析的工業標準。HFSS提供了一簡潔直觀的用戶設計界面、精確自適應的場解器、擁有空前電性能分析能力的功能強大后處理器,能計算任意形狀三維無源結構的S參數和全波電磁場。

HFSS軟件擁有強大的天線設計功能,它可以計算天線參量,如增益、方向性、遠場方向圖剖面、遠場3D圖和3dB帶寬;繪制極化特性,包括球形場分量、圓極化場分量、Ludwig第三定義場分量和軸比。使用HFSS,可以計算:

① 基本電磁場數值解和開邊界問題,近遠場輻射問題;

② 端口特征阻抗和傳輸常數;

③ S參數和相應端口阻抗的歸一化S參數;

④ 結構的本征模或諧振解。

而且,由Ansoft HFSS和Ansoft Designer構成的Ansoft高頻解決方案,是目前唯一以物理原型為基礎的高頻設計解決方案,提供了從系統到電路直至部件級的快速而精確的設計手段,覆蓋了高頻設計的所有環節。

下面我們先來看看建立HFSS工程的一般過程。

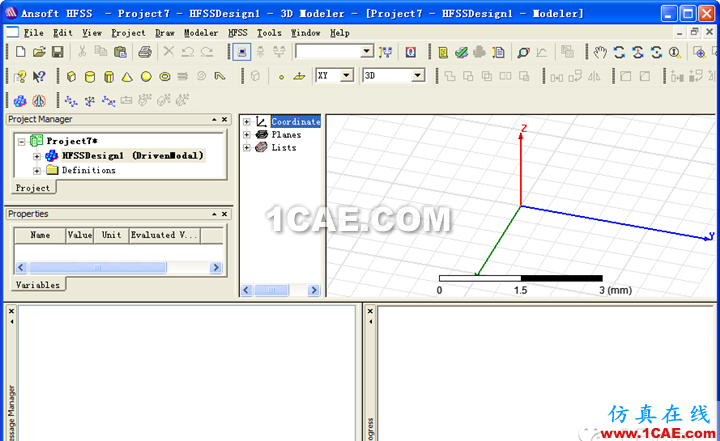

(1) 首先第一步是運行Ansoft HFSS:

(2) 然后單擊下圖紅框處圖標,在當前工程中插入一個設計:

(3) 選擇求解類型,如下圖:

(4) 為建立模型設置合適的單位,如下圖:

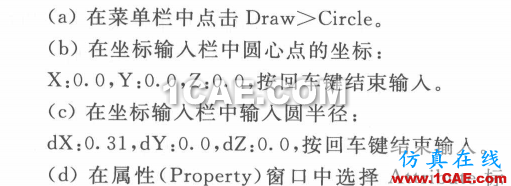

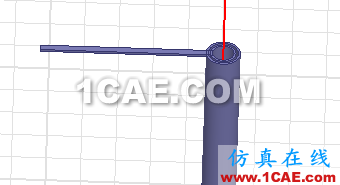

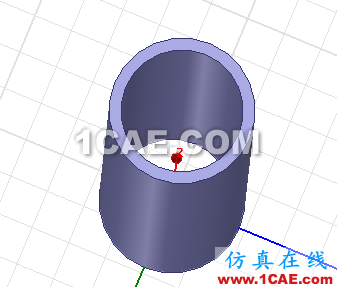

(5) 在3D窗口中建立模型。

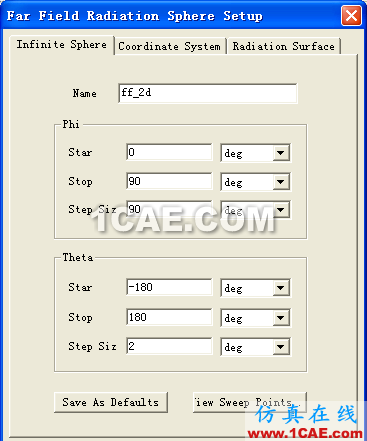

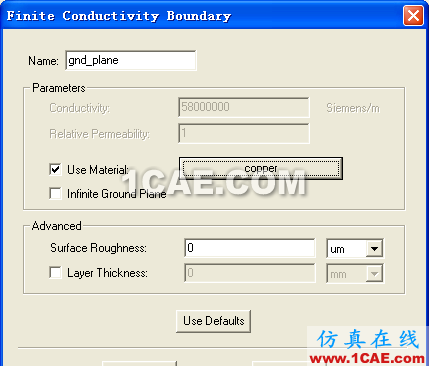

(6) 設置需要的輻射邊界。

(7) 如果選擇激勵求解或激勵終端求解,則需要為模型設置激勵。

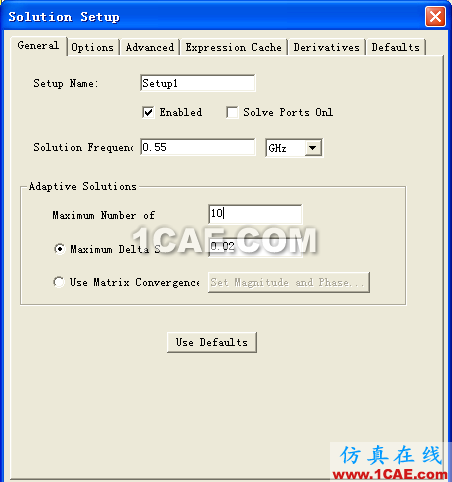

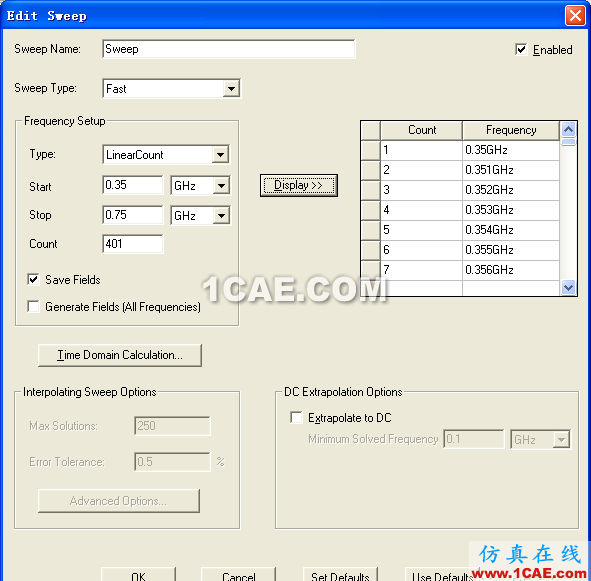

(8) 設置求解頻率及掃頻操作等。

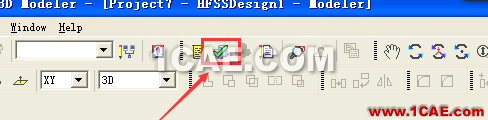

(9) 點擊下圖按鈕,檢查當前工程的有效性。

(10) 點擊下圖按鈕,求解當前工程。

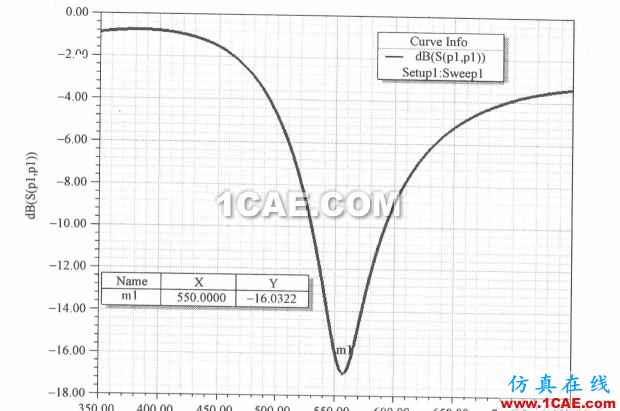

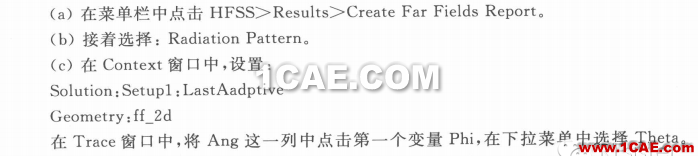

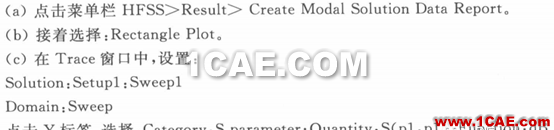

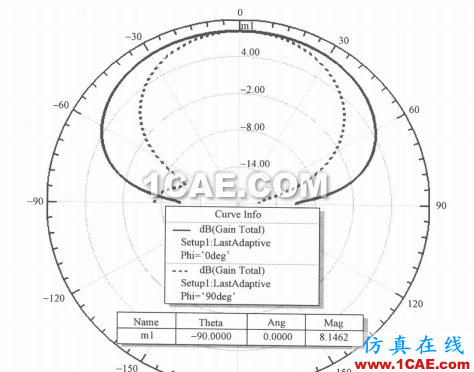

(11) 對已求解的工程創建結果報告。

以上就是建立HFSS工程的一般過程,我們進入正題:對稱振子天線仿真。

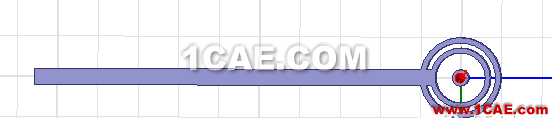

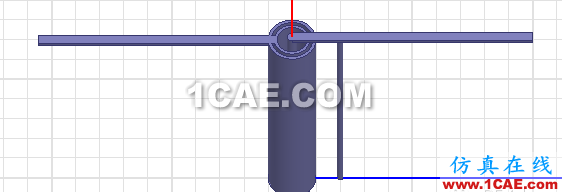

對稱振子天線不僅是一種結構簡單的基本天線,而且是一種經典的、迄今為止采用最廣泛的天線。單個半波對稱振子可以簡單地單獨使用或做拋物面天線的饋源,也可采用多個半波對稱振子組成天線陣。兩臂長度相等的振子叫做對稱振子。每臂長度為四分之一波長,全場為二分之一波長的振子,稱半波對稱振子。

仿真過程如下:

1、建立新的工程。

2、設置求解類型
