全金屬邊框天線設計參考

2016-10-08 by:CAE仿真在線來源:互聯網

目前市場上越來越多的智能機都開始采用金屬邊框工藝,甚至很多背部是塑料的手機也開始完全被金屬后蓋所取代。雖然金屬工藝可以提升手機質感與美感,但是手機大幅度采用金屬工藝也確實大大增加了天線的調試難度。

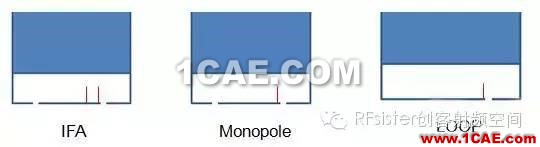

天線設計融入金屬邊框,而將金屬邊框納入作為天線的一部分,主要是利用金屬邊框進行輻射延伸, 這種方式一般包含以下幾種天線形式:IFA、Monopole、Loop;

以下就為大家介紹幾種典型的金屬邊框設計方法以及設計思路:

一.此種斷開方式是最為常見的一種方式,但是在模具上會存在兩種:其一、模內注塑;其二、非模內注塑,而靠拆結構件組成。

根據上文介紹,此種斷開,主天線部分可以有兩種方式選擇:

1.IFA.

2.Monopole

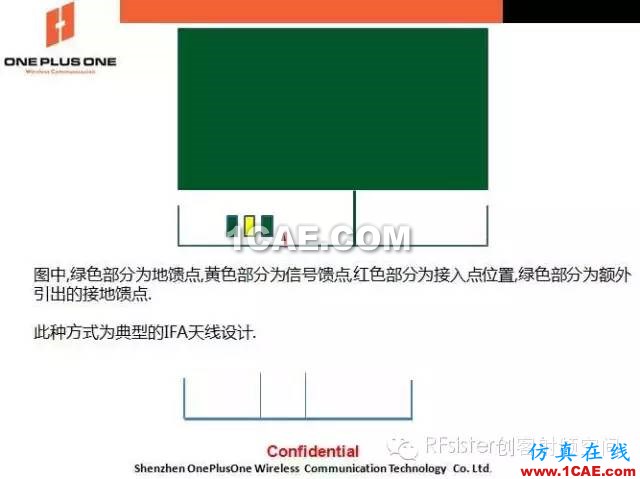

1.1 IFA:

采用IFA方式設計,就需要利用地饋點的位置以及天線走線來控制天線的長短,阻抗等等.

在前期設計時,一般我們會多預留幾個接地饋點,以便在實際調試時改變地點。

此種典型的IFA設計的利與弊:

a)利:

采用此種形式設計,好處顯而易見,無論是天線控制,還是調試都是比較容易的,而無需特別多的匹配來調諧阻抗.并且天線也不容易收到影響,不會因?yàn)閲娡抗に嚨暮癖∈固炀€信號發生大的偏差.

b)弊:

此種方式設計的最大的弊端主要還是在結構方面。

采用此設計方式,至少需要確保兩處與金屬框接觸。如果空間允許,這樣的設計還湊合,如果空間較為緊湊的話,此種方式會對結構設計要求更高。

1.2.Monopole

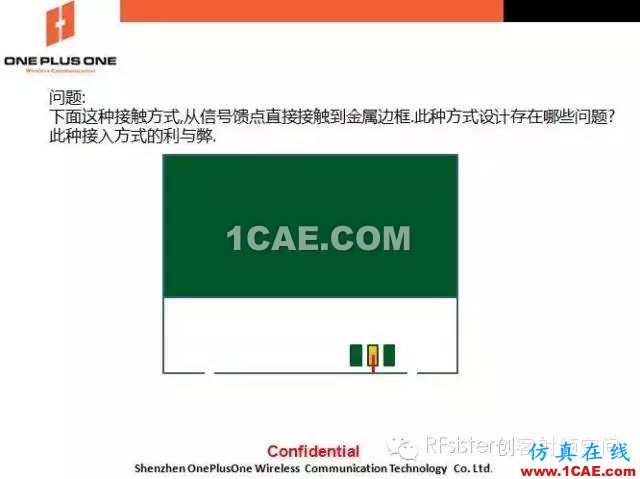

采用Monopole方式設計,則需要一個接入點,主要靠調試天線匹配來調諧天線的頻率點。

此種Monopole方式設計的利與弊:

a)利:

采用此種形式設計,結構更簡單,只需考慮一個接入點.

b)弊:

此種方式設計存在最大的弊端是,天線性能易受影響

此種設計,至少要預留M型匹配電路,更有可能需要改為雙π型匹配電路,當然這對天線公司調試匹配的要求同樣也會更高。由于天線阻抗完全靠匹配來控制,因此損耗在所難免。

1.3 此種斷開方式的分集以及三合一天線的處理方式:

1.3.1三合一天線:

通常在考慮到用戶體驗的前提條件下,都會利用中間那一段做為三合一天線的部分.

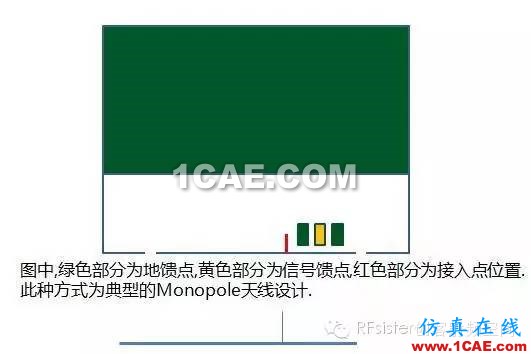

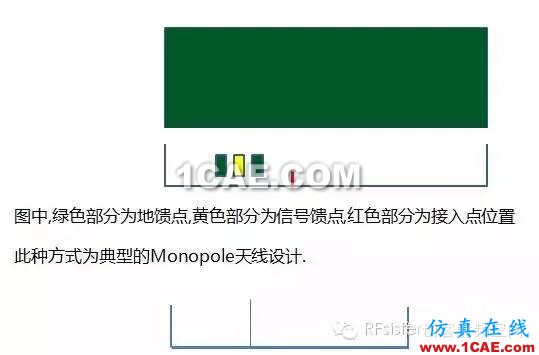

1)Monopole方式:

此種方式結構最為簡單,只需單點接觸即可。

2) IFA 方式:

此種方式需要增加一個接地饋點,但是要選擇理想的接地饋點位置。

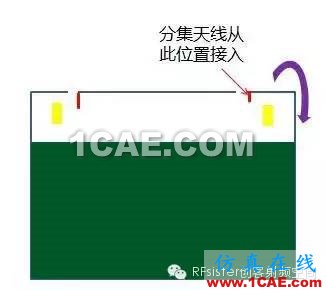

1.3.2 分集天線:

既然環境最好的一部分金屬框已讓三合一天線占用,那么剩下的只有兩邊的金屬框能利用。分集天線也有幾種形式:

1) IFA:

此種方式的難點在于如何找到接入點位置,接入點太遠,會導致諧振偏短,接入點太近又可能導致諧振偏長。

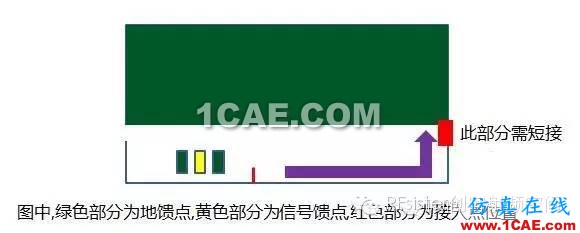

1.3.3 Loop:

此種方式的難點在于結構上是否有空間用來做天線面積,因?yàn)樯隙说闹靼褰Y(jié)構都很緊湊。

二.此種斷開方式類似iPhone,但開縫處位于手指邊,所以實際使用效果可能會大打折扣。

此種斷開,主天線部分可以有三種方式選擇:

1. IFA

2.Monopole

3.Loop

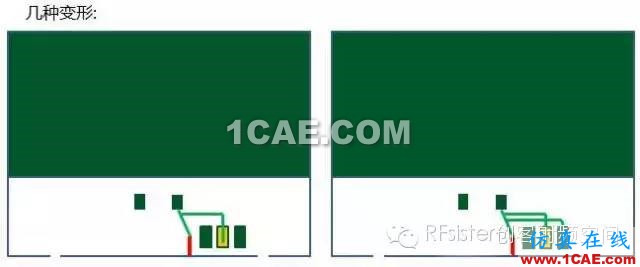

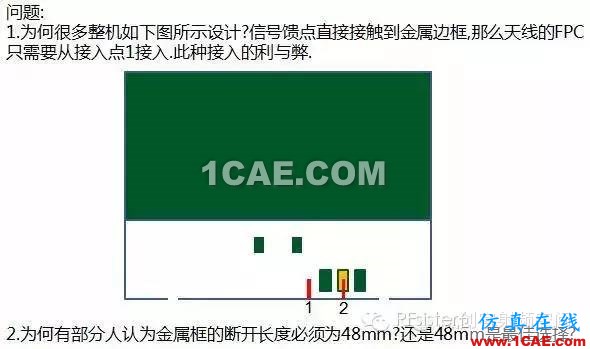

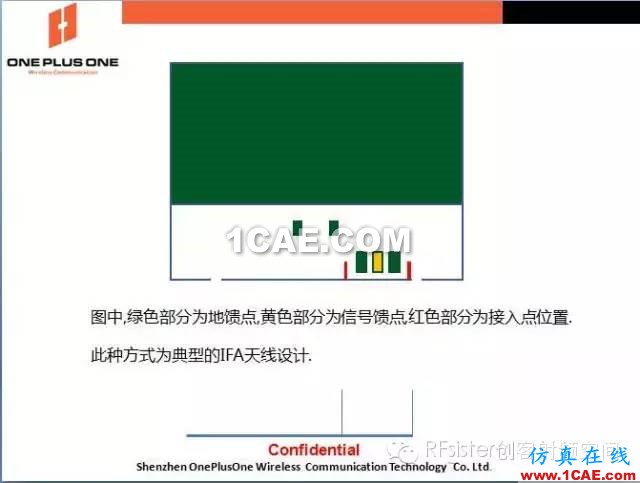

2.1.IFA:

同樣,由于ID固定了,那么金屬框的長度也是固定的.按照波長計算公式來算,此種方式天線諧振絕對會偏長.那么,我們就需要利用地饋點的位置以及天線走線來控制天線的長短,阻抗等等。

此種設計前期必須要掌握的設計要點:

1.信號點的接入位置:

信號點的接入位置直接關系到高頻部分的性能,包括4G。

所以前期建議預留多幾個接入位置.

2.地點的接入位置:

地點的接入位置直接關系到低頻部分的性能.在前期設計時注意預留接地位置。

2.2.Monopole

采用Monopole方式設計,只需要利用一個接入點,主要靠調試天線匹配來調諧天線的頻率點。

2.3.Loop

采用Loop方式設計,也只需要利用一個接入點,需要靠調試天線走線和匹配來同時調諧天線的頻率點。

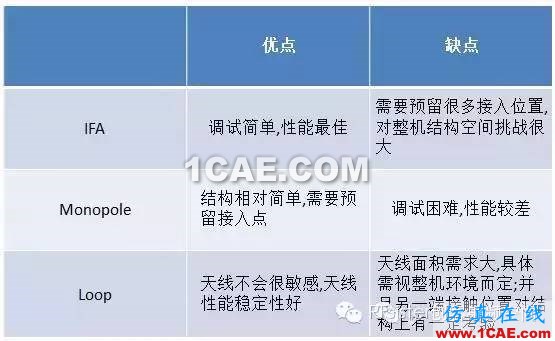

三種設計思路的比較:

此種斷開方式的分集以及三合一天線的處理方式:

此種斷開導致三合一天線與分集天線需共用上方一段.那么只有一段金屬框,兩個天線該如何才能共用呢?下面介紹兩種方法供大家參考:

分集和三合一均采用IFA形式

三合一采用IFA形式,分集采用Loop形式(也可調換)

總結:

雖然金屬邊框的天線設計原理不太難,但是要做出一個相對較穩定且性能較好的就不那么容易。金屬邊框的天線設計是一個細活慢活,做這樣的工作需要經驗與理論知識都十分豐富的工程師。無論是從前期評估,到中期調試,還是到后期量產,每一環節都需要層層嚴格把控。
