Agilent ADS 仿真設計3-RF SIP

2016-10-31  by:CAE仿真在線  來源:互聯網

1. LTCC Filter

原理圖

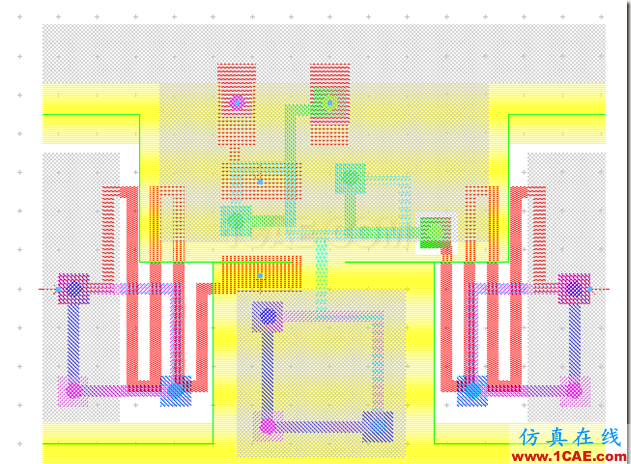

版圖

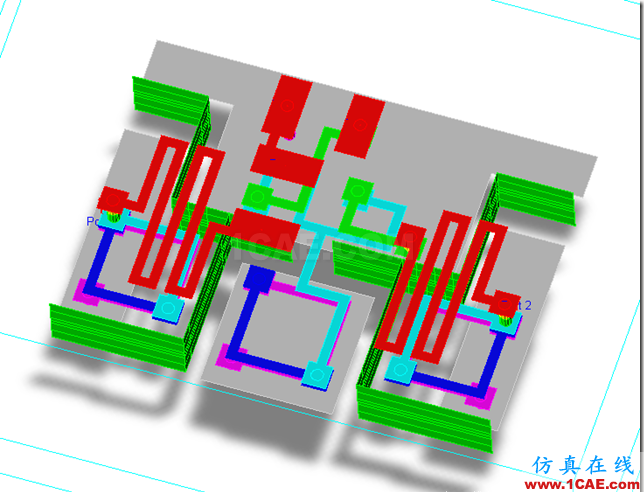

3D 視圖

 原理圖和版圖仿真對比

2. RF SIP Band Pass Filter



對于帶線兩邊的接地面,一般使用接地過孔或者接地面實現接地:

面接地比多孔接地可以推高諧振頻率;接地更更靠近信號線也可以推廣諧振頻率。

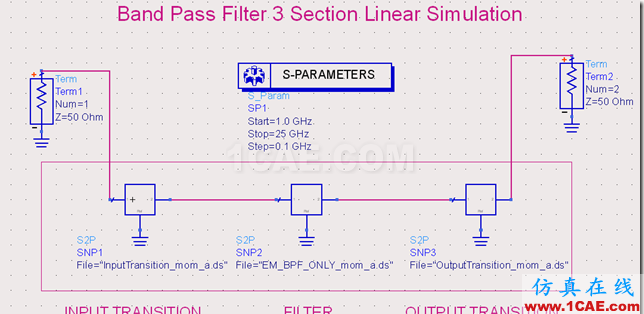

理想帶線模型仿真(不考慮接地)

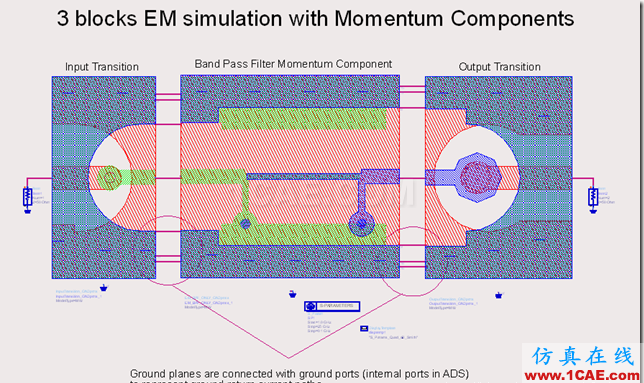

非理想帶線模型分段仿真(考慮接地,但各部分之間的接地是理想的)

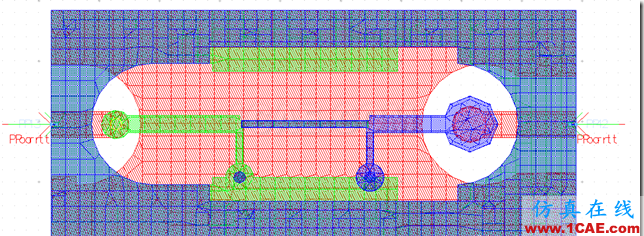

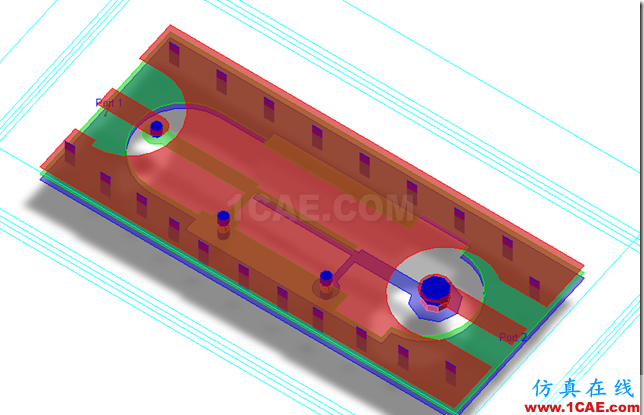

非理想帶線模型整體仿真

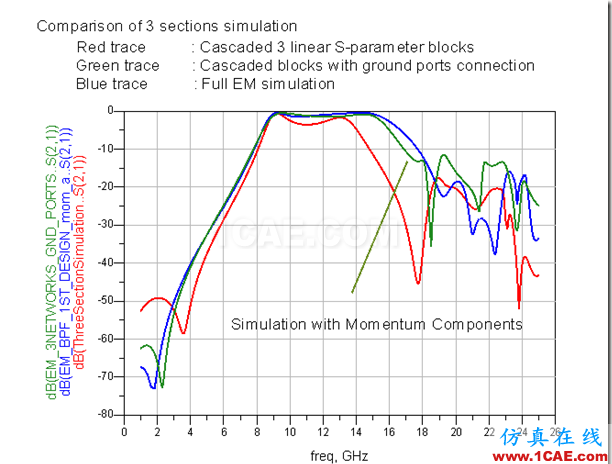

三種仿真結果對比:可見接地方式的影響。
