高人圖文解說S參數（基礎篇）

2016-09-22 by:CAE仿真在線來源:互聯網

S參數是RF工程師/SI工程師必須掌握的內容,業界已有多位大師寫過關于S參數的文章,即便如此,在相關領域打滾多年的人, 可能還是會被一些問題困擾著。你懂S參數嗎? 請繼續往下看...高手圖文獨特講解!

本文目錄上:

簡介:從時域與頻域評估傳輸線特性
看一條線的特性:S11、S21
看兩條線的相互關系:S31、S41
看不同模式的訊號成份:SDD、SCC、SCD、SDC
以史密斯圖觀察S參數
仿真范例
-- 地回路有沒有slot對S11, S21的影響
-- 有效介電系數如何取得
問題與討論
Reference

1、

簡介:從時域與頻域評估傳輸線特性

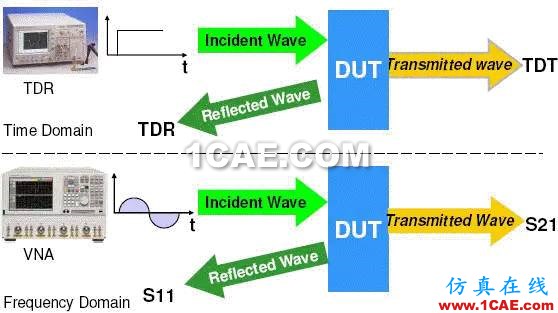

良好的傳輸線,訊號從一個點傳送到另一點的失真(扭曲),必須在一個可接受的程度內。而如何去衡量傳輸線互連對訊號的影響,可分別從時域與頻域的角度觀察。

S參數即是頻域特性的觀察,其中"S"意指"Scatter",與Y或Z參數,同屬雙端口網絡系統的參數表示。

S參數是在傳輸線兩端有終端的條件下定義出來的,一般這Zo=50奧姆,因?yàn)閂NA port也是50奧姆終端。所以,reference impedance of port的定義不同時,S參數值也不同,即S參數是基于一指定的port Zo條件下所得到的。

2. 看一條線的特性:S11、S21

看一條線的特性:S11、S21

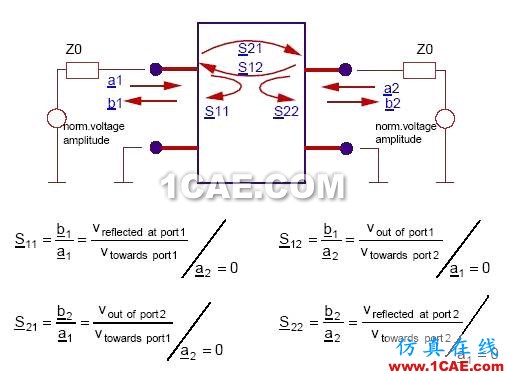

如下圖所示,假設port1是訊號輸入端,port2是訊號輸出端

S11表示在port 1量反射損失(return loss),主要是觀測發送端看到多大的的訊號反射成份;值越接近0越好(越低越好 ,一般-25~-40dB),表示傳遞過程反射(reflection)越小,也稱為輸入反射系數(Input Reflection Coefficient)。

S21表示訊號從port 1傳遞到port 2過程的饋入損失(insertion loss),主要是觀測接收端的訊號剩多少;值越接近1越好(0dB),表示傳遞過程損失越小,也稱為順向穿透系數(Forward Transmission Coefficient)。

3、看兩條線的相互關系:S31、S41

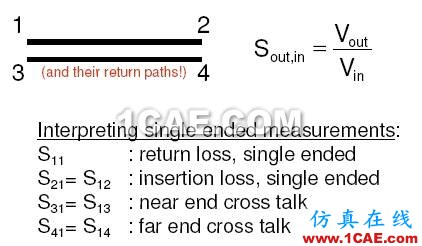

雖然沒有硬性規定1、2、3、4分別要標示在線哪一端,但[Eric Bogatin大師]建議奇數端放左邊,且一般表示兩條線以上cross-talk交互影響時,才會用到S31。以上圖為例,S31意指Near End Cross-talk (NEXT),S41意指Far End Cross-talk (FEXT).

4、看不同模式的訊號成份:SDD、SCC、SCD、SDC

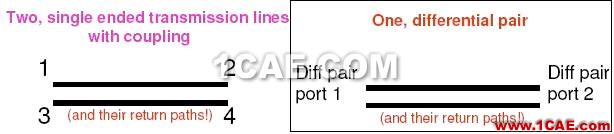

以上談的都是single ended transmission line (one or two line),接著要談differential pair結構。

5、以史密斯圖觀察S參數

因?yàn)镾11、S22是反映傳輸線的reflection,不難理解S11其實也可以直接以反射系數表示。

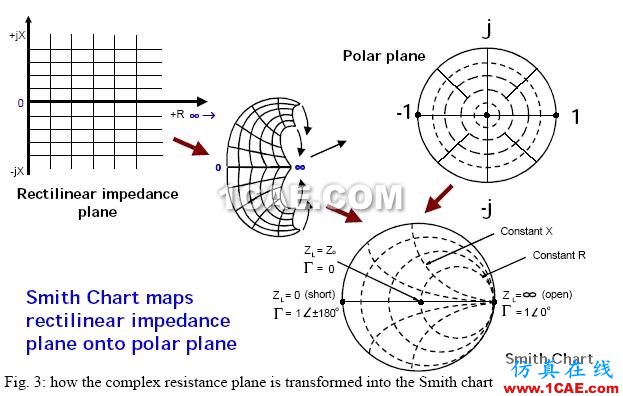

既然是反射系數,那就可以用史密斯圖來觀察了,史密斯圖可以想做是把直角坐標的Y軸上下盡頭拉到X軸最右邊所形成

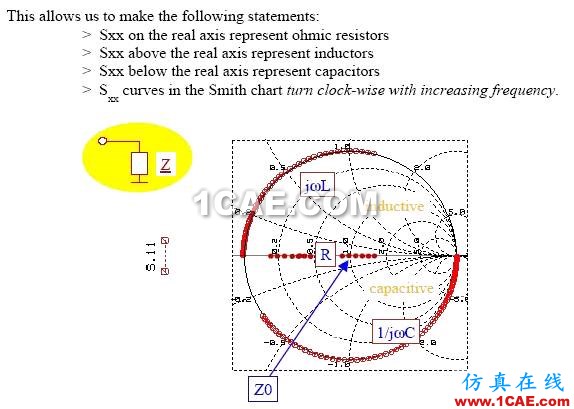

水平軸表示實數R,水平軸以上平面表示電感性,水平軸以下平面表示電容性

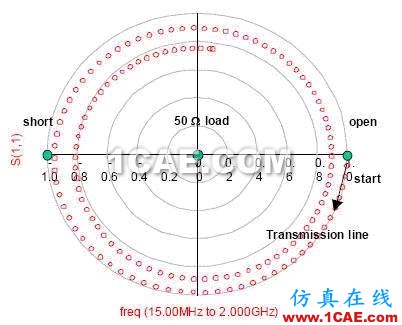

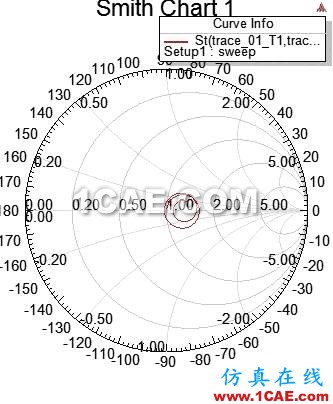

以一條四英寸長,50歐姆的傳輸線為例,從15M~2GHz的史密斯圖,S11會呈現螺旋狀往圓心收斂,而這螺旋就是dielectric losses absorb造成,越高頻loss越大。

本文目錄下:

簡介:從時域與頻域評估傳輸線特性
看一條線的特性:S11、S21
看兩條線的相互關系:S31、S41
看不同模式的訊號成份:SDD、SCC、SCD、SDC
以史密斯圖觀察S參數
仿真范例
-- 地回路有沒有slot對S11, S21的影響
-- 有效介電系數如何取得
問題與討論
Reference

6、仿真范例

取一條100mm長,線寬7mils、銅厚0.7mils、堆棧高4mils,特性阻抗50奧姆的microstrip,以下方reference plane是否有被slot切開做比對。Trace1的地回路是完整的,而Trace2的地有一個橫切的slot造成地回路不連續。

6.1

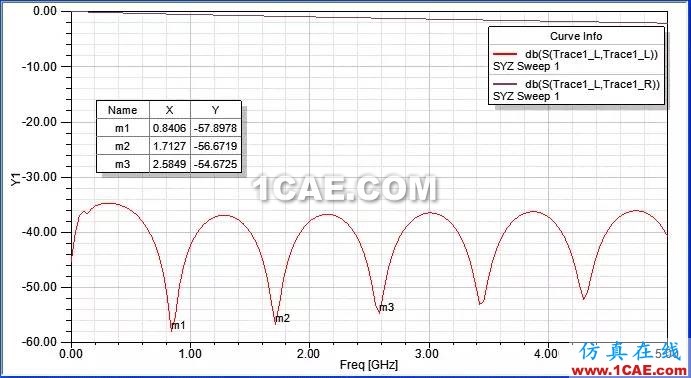

觀察Trace 1的S11、S21:S11從1~5GHz都維持在-35dB以下,表示反射成份很小;S21從1~5GHz都很接近0dB,表示大部分的訊號成份都完整的從port 1傳到port 2。

一條良好的傳輸線,S11、S21會拉蠻開的,隨著頻率增加彼此才會慢慢靠近一些。另外,從S11可以很清楚看到由線長所決定的共振頻點.

對于100mm長的microstrip,因?yàn)閭鬏斁€所發射出的電力線路徑,部分是通過空氣而不是只有FR4,所以在計算諧振頻點時,介電系數若單以4.2~4.4計算, 而不是[有效介電系數]3.085,那算出的共振頻點與模擬值會有很大誤差。

波在真空的傳遞速度等于光速:

訊號在微帶線(microstrip on FR-4)的傳遞速度:

,其中e是有效介電系數,而不是FR4的介電系數

所以,于FR4上100mm長的microstrip line,共振頻率的傳播速度 :

if using e=4.3, then

and this result is incorrect.

if replacing e with 3.085, then

and the value is very close to the simulation result 840MHz.

一般50歐姆特性阻抗的microstrip on FR4,有效介電限數大約3.0~3.1,可以透過Design/Nexxim得到.

6.2

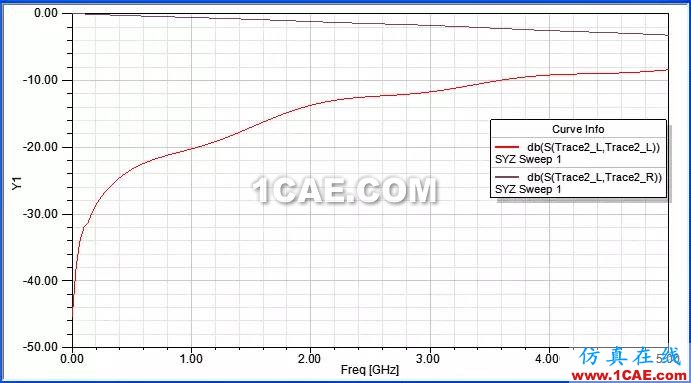

觀察Trace 2的S11、S21:S11在1GHz以上時,就超過-20dB了,表示反射成份很大;S21與Trace1比較起來,隨頻率降低的速度也大一倍,表示有較多訊號成份在port 1傳到port 2的過程中損耗。

問題與討論

7.1 埠端阻抗是如何影響S11參數的?

Ans:端口阻抗(referenced impedance, Zport)會影響Zin,進而影響S11

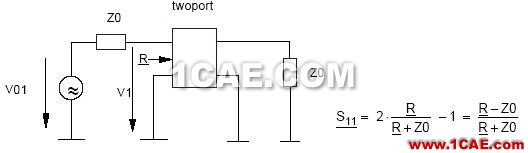

For the transmission line with characteristic impedance Zo, the max. impedance referenced to Zport is Zin=Zo*2/Zport ,S11=(Zin-Zport)/(Zin+Zport)

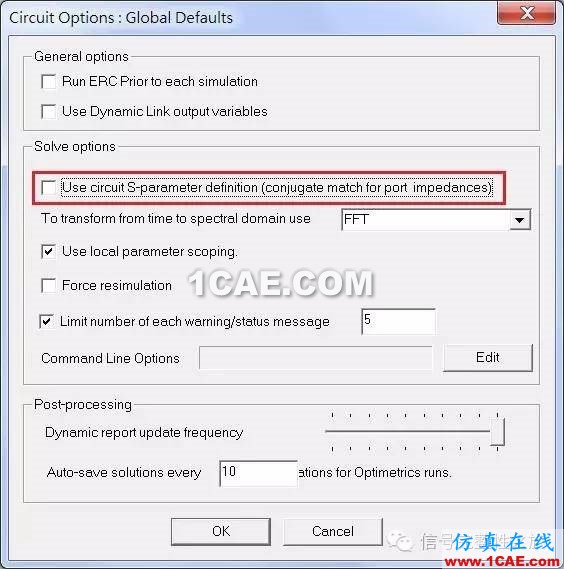

在HFSS內,上式S11中的Zport以實數考慮(non-conjugate matched load for S-parameter),而在Designer或一般電路仿真軟件中,上式S11中的Zport以復數 考慮(conjugate matched load for S-parameter)。在一些天線或waveguide的應用中,如果埠端阻抗含虛部,而又希望可以在Designer內看到跟HFSS的S參數 同樣結果,可從以下設定[Tools] \ [Options] \ [Circuit Options],un-check [Use circuit S-parameter definition]。

請注意:這只是S參數埠端定義的不同,結果都是對的,所以不管哪一種定義下,如果轉到Y(jié)或Z參數(或是從Designer透過dynamic link HFSS)去看,其值是一樣的。

7.2 Touchstone file (.snp)跟S-parameter是什么關系?

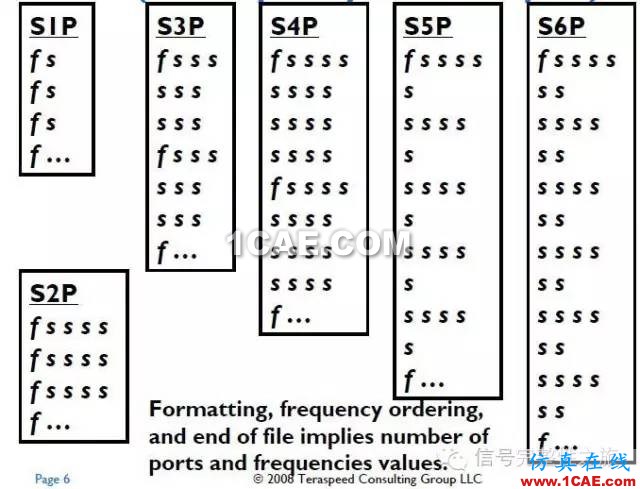

Ans:Touchstone file (.snp)是基于每個頻點的S參數,所定義的一種頻域模型,其格式如下所示:

7.3 為何端口阻抗會影響S參數,但不影響Z參數(Z11)?

Ans:Z11=Vi/Iin與埠端阻抗無關。

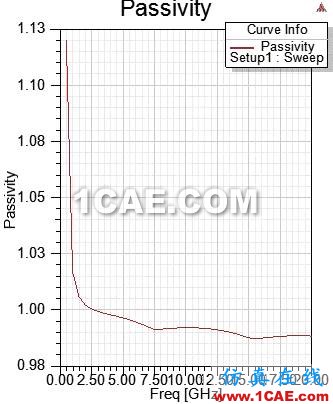

7.4 除了靠軟件,還有其他方法檢查Passivity、Causality嗎?

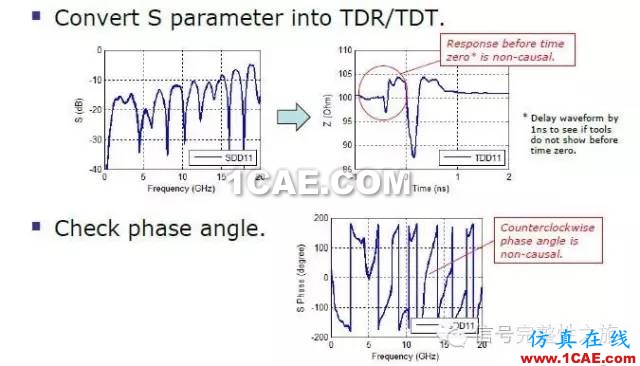

Ans:如圖所示,透過觀察TDR\NEXT\FEXT是否在T=0之前有響應。

7.5 史密斯圖(Smith Chart)與Causality、Passivity是否有關聯性?

Ans:有的

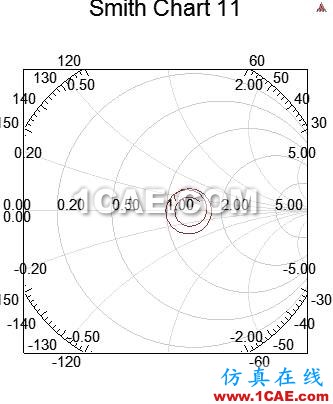

7.5.1 滿足Causality與Passivity傳輸線的史密斯圖,會呈現以順時針方向往中心螺旋收斂的曲線。

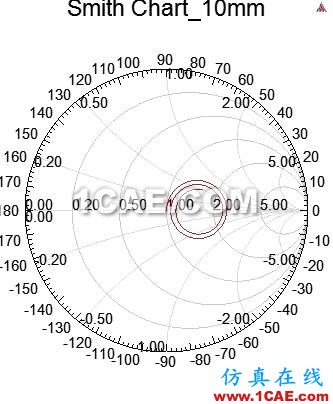

將線長從10mm拉長一倍到20mm,發現越長的線,其Smith Chart中隨頻率增加而順時針向中心旋轉收斂的步幅也會增加。

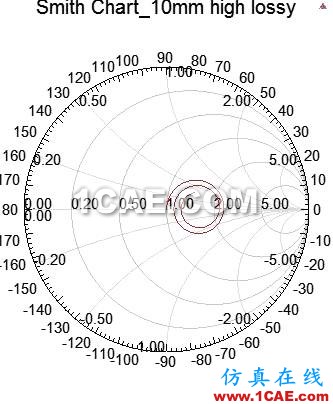

把介質loss tangent從0.02改0.06,發現Smith Chart中隨頻率增加而順時針向中心旋轉的收斂會加快。順時針向中心旋轉與lossy有關。

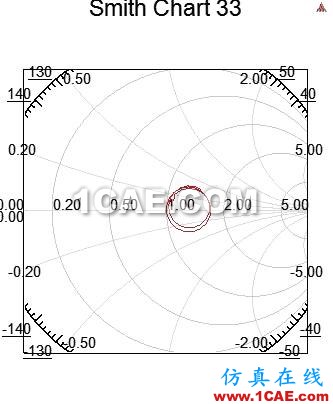

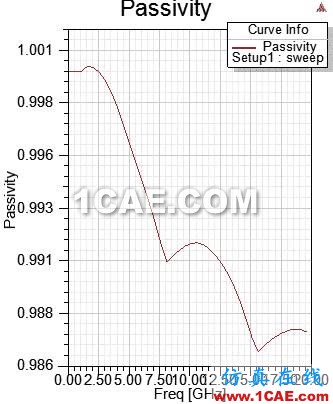

7.5.2 滿足Causality但a bit violate Passivity傳輸線的史密斯圖,會出現部份頻段貼合,沒有往中心旋轉收斂。

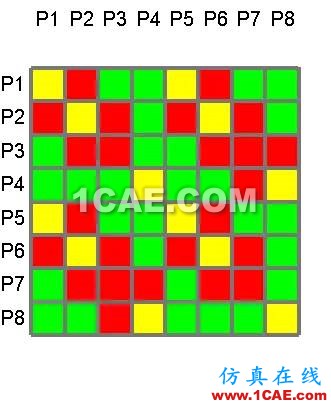

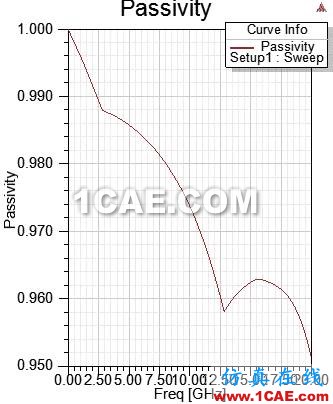

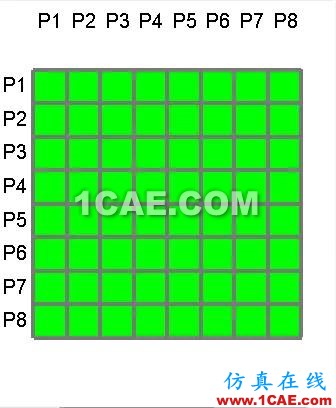

近幾年的HFSS性能一直提升,想要用簡單的例子搞出non-passivity還不太容易。本例是四條傳輸線(.s8p),故意降低mesh performance(放大error percentage=0.1%),低頻DC~0.1GHz刻意不求解,并且使用lossless介質。

7.5.3 non-causality and non-passivity的史密斯圖,相對于n*n matrix中不同矩陣區塊內的violate程度,曲線可能會折彎 (低頻violate passivity嚴重,在Smith Chart也看到低頻曲線有不規則的折彎),或是不往中心收斂

筆者還看不到HFSS產生的non-causal S參數的Smith Chart會逆時針旋轉,或其時域響應提前發生的現象。但可以用Designer內的de-embedded功能產生逆時針旋轉的Smith Chart。

8、Reference

[1] Chapter1 -- 宜蘭大學, 邱建文教授

[2] In-Situ De-embedding (ISD) p.6~8 from AtaiTec Corp. (推薦)

[3] Power Integrity for I/O Interfaces: With Signal Integrity/ Power Integrity

In a passive high-speed channel, the speedy way to check for causality is to examine the S-parameter Smith Chart. If the data rotate clockwise, it has positive group delay; implying it to be causal. On the other hand, if the data rotates counterclockwise, this implies it is noncausal.

[4] 一篇利用Smith Chart補償Passivity與Causality的專利技術

Smith Chart can be used to monitor the passivity and causality of networks under study. For instance, Foster's reaction theorem dictates a general motion in the clockwise direction with frequency for the parameters of an arbitrary network.

[5] touchstone spec. 2.0

[6] TS1.0 and TS2.0 (推薦)

[7] Converting S-Parameters from 50Ω to 75Ω Impedance

[8] Scattering Parameters:Concept, Theory, and Applications

[9] RF Matching Design

[10] Why have non-causality (推薦)
