HFSS優化法確定天線的相位中心

2016-09-24 by:CAE仿真在線 來源:互聯網

11.什么是天線相位中心

射頻百花潭

天線所輻射出的電磁波在離開天線一定的距離后,其等相位面會近似為一個球面,該球面的球心即為該天線的等效相位中心,如下圖(虛線表示該天線的等相位面,在離開天線一定距離后,虛線近似為圓形(最外面一圈),其圓心即為天線的等效相位中心)

2HFSS優化法快速確定天線的相位中心

(1)用后處理變量定義相對坐標系

A.HFSS>Design Properties,打開 DesignProperties 對話框;

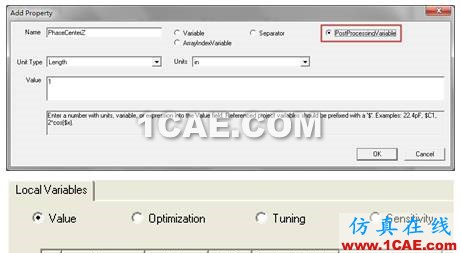

B.點擊 AddVariable,顯示定義設計變量的屬性對話框,例如定義為“PhaseCenterZ”,變量類型設定為“PostProcessing variable”,單位類型“Length”,本例初值設為“1in”;

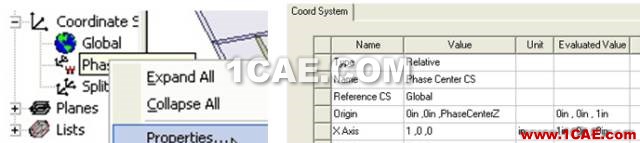

C.用Modeler>CoordinateSystem>Create>Relative CS>Offset 命令定義一個相對坐標系,用前面設定的變量作為Z坐標。

后面的優化過程中可以通過變量改變坐標系定義,而無需重新求解模型。

(2)將相對坐標系用于遠場設置計算

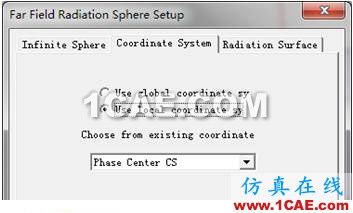

點擊 HFSS>Radiation>InsertFar Field Setup>Infinite Sphere ,定義合適的角度范圍與間隔,在坐標系選項卡中,選擇定義好的采用了后處理變量的相對坐標系;

當相對坐標系位置改變時(通過改變變量PhaseCenterZ的值),遠場量會重新計算,而無需重新仿真模型。

(3)設置優化求解

A.添加一個優化(Optimization)設置

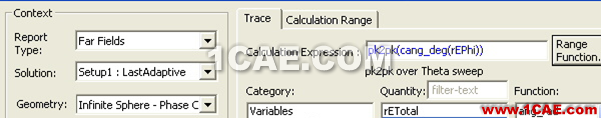

B.點擊“SetupCalculations”按鈕,打開計算表達式定義的對話框,定義優化目標用于尋找相位中心,這里將優化的是場量rEPhi的峰峰連續角度。

Geometry選擇前面定義的InfiniteSphere。

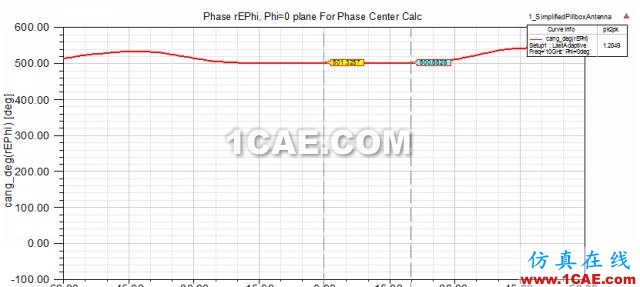

計算表達式為cang_deg(rEPhi),本例中的天線在Phi=0平面是Phi極化(電場沿著y軸)

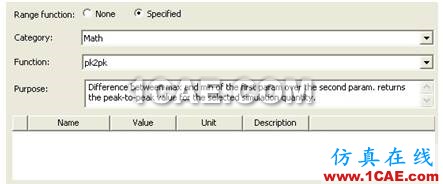

C.點擊“RangeFunction”,選擇“Math”,函數選擇“pk2pk”,應用于整個 Theta角度掃描;

D.“Oversweep”定義了掃描的范圍,本例中從-40deg到+40deg。

E.回到優化設置對話框,選擇優化條件“Condition”為“Minimize”;

“Minimize/Maximize”只能用于單個計算量?jī)?yōu)化的情況
優化只能支持一維的范圍縮減,也就是說,不支持嵌套范圍函數
以上的限制意味著“Minimize/Maximize”僅能在如下情況選擇:多個值的計算范圍內只能有一個掃描,并且在計算表達式中采用了范圍縮減函數

F.在“Variables”選項卡中,需要將定義了相對坐標系的變量勾選“Include”,搜索范圍限定在沿著Z 軸5~10in的范圍內;

G.在“General”選項卡中,如果不勾選“Updatedesign parameters valu after optimization”,就可以看到仿真進程圖。

(4)求解并查看結果

A.右鍵單擊Optimization設置,點擊“Analyze”,開始優化計算;

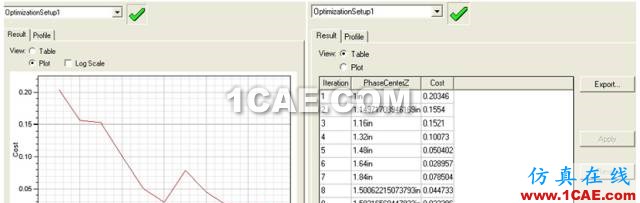

B.再次右鍵點擊,選擇“ViewAnalysis Result”,查看后分析對話框,選擇“Plot”,查看仿真進程。從“Table”形式的結果中,能夠看到當Cost最小時的相位中心Z坐標值。
