1. 前言
如今,永磁同步電機在新能源汽車領域有著壓倒性的市場占有率。其轉子部分極高的工作轉速與復雜的結構,使CAEr們對其結構力學性能的分析提出了嚴峻的挑戰。為了降低計算規模,保證計算精度,將轉子鐵心劃分出全磚網格也挑戰著廣大CAEr的前處理技能。
本文以某常見結構的永磁電機轉子為例,介紹采用SolidWorks軟件創建幾何模型,并使用ANSYS Workbench Meshing模塊劃分網格的方法與技巧。
由于轉子模型有著周期對稱特性,建模時可首先建立最小周期模型,并根據拓?fù)浣Y(jié)構對其進行適當?shù)姆指畈僮?以利于將復雜的幾何外形剖分為多組可掃掠可映射的簡單形狀,并適當簡化局部細小特征,即可較為方便的劃分網格。
本文的幾何建模部分與剖分操作均在SolidWorks軟件中完成;網格劃分部分與求解部分采用了ANSYS Workbench。
本文主要由兩個部分組成:首先是轉子鐵心部分的建模和網格劃分;另一部分是轉子部分的建模與網格劃分。最后將二者聯合成裝配體劃分整體網格。
2. 轉子鐵芯部分的建模與網格劃分
Step1:根據工程圖創建所需的幾何模型。 打開Solidworks并創建一個新文件。如圖-1所示。
圖-1 新建模型

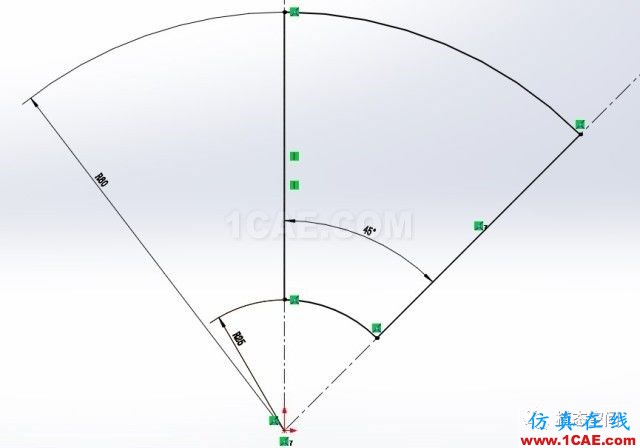

Step2:創建最小周期截面形狀的45度圓心角扇形模型。如圖-2所示。
圖-2 扇形草圖

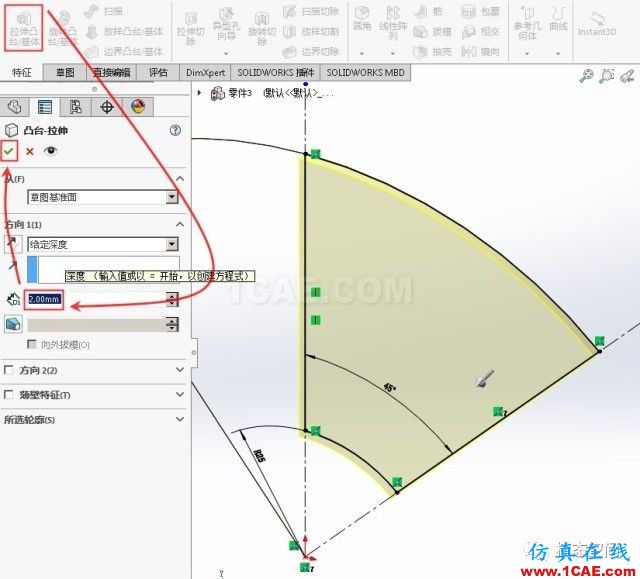

Step3:拉伸模型。為了節約計算量,只講扇形模型拉伸2mm厚度,創建實體模型。如圖-3所示。
圖-3 拉伸草圖
Step4:繪制磁鋼位置的草圖。為以后切除該部分模型作準備。
圖-4 繪制磁鋼草圖
Step5:繪制減重孔草圖。在鐵芯模型靠近圓心一側繪制兩組1/2減重孔模型的草圖。如圖-5所示。
圖-5 繪制減重孔草圖
Step6:切除草圖輪廓。采用拉伸切除功能將剛剛創建的磁鋼部分草圖和減重孔部分的草圖從實體模型中切除掉。效果如下圖所示。
圖-6 扇形部分模型
至此,本文所需的最小輪廓幾何模型已經創建完畢,下面對其拓?fù)浣Y(jié)構進行分析,并分割。

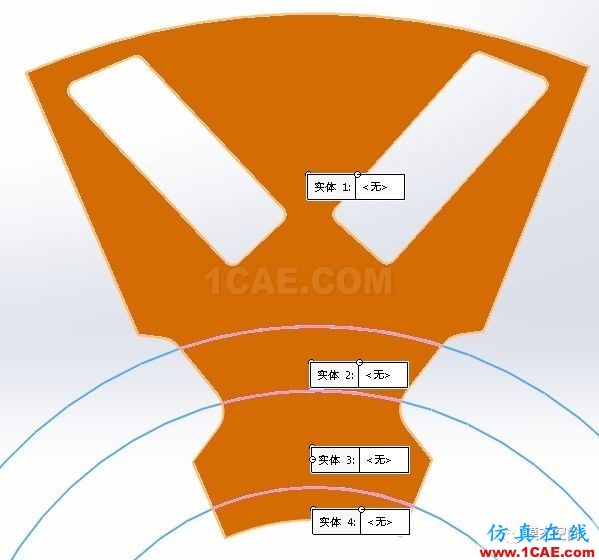

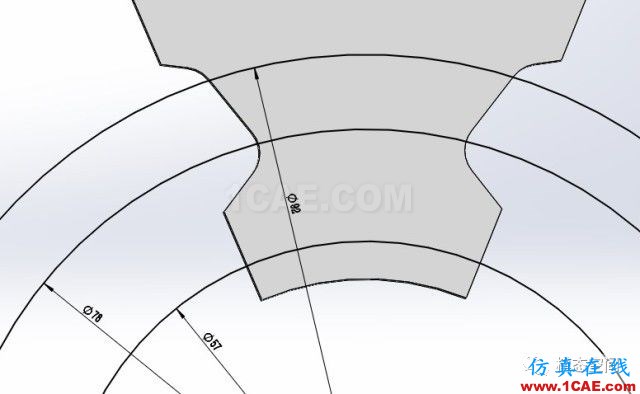

Step7:進行拓?fù)浞治霾⒎指钅Ｐ汀Ｍ負浞治雠c分割操作1:由于本模型有圓周對稱特性,可以將其以多組同心圓的方式進行切割,尤其是對于靠近軸心一側的部分,將其剖分出較薄的環形模型有利于保證過盈配合分析時網格劃分的可控性和計算精度。其剖分路徑與尺寸如下圖所示。如圖-7所示。
圖-7 環形剖分

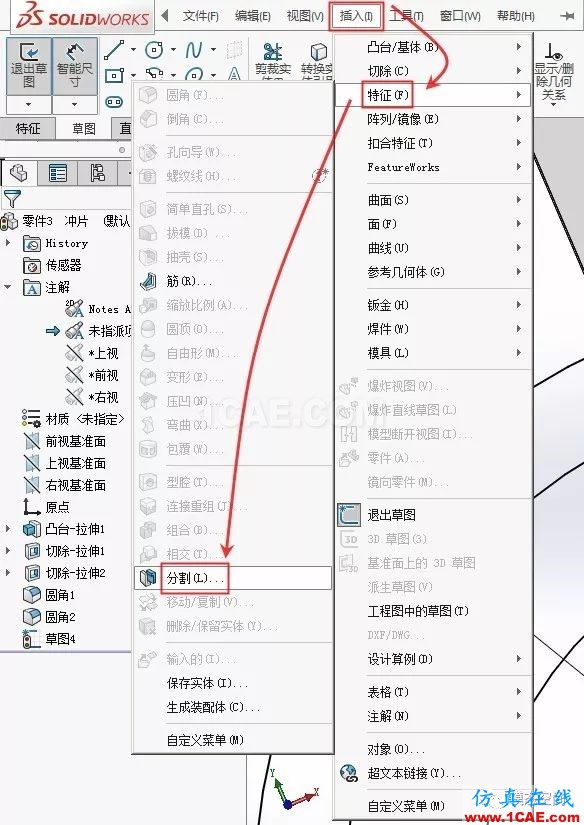

具體的分割命令位置如下圖所示,為插入—特征—分割。如圖-8所示。
圖-8 分割操作的位置

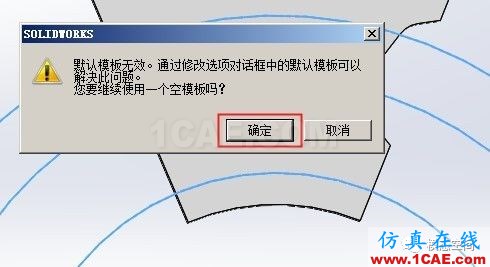

選擇分割操作按鈕后,會彈出確認對話框,單擊確定即可。如圖-9所示。而分割所遵循的路徑依照上一步草圖劃分操作。
圖-9 確認分割
需要注意的是,執行分割操作前,應保證分割的范圍為一個封閉截面,既可以一次性的將模型分割為最少兩個互相獨立的部分,還應保證分割線互相不可交叉。

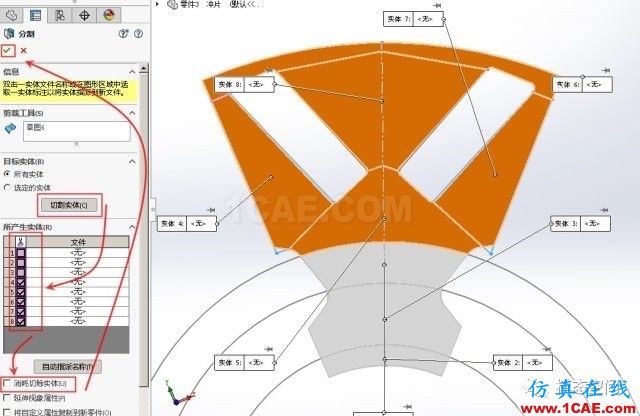

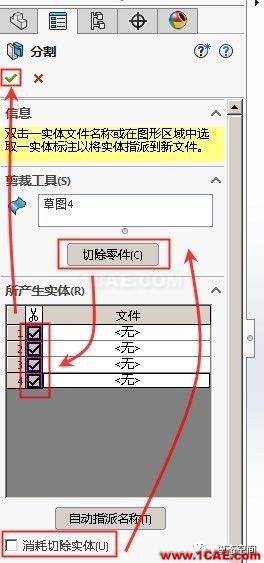

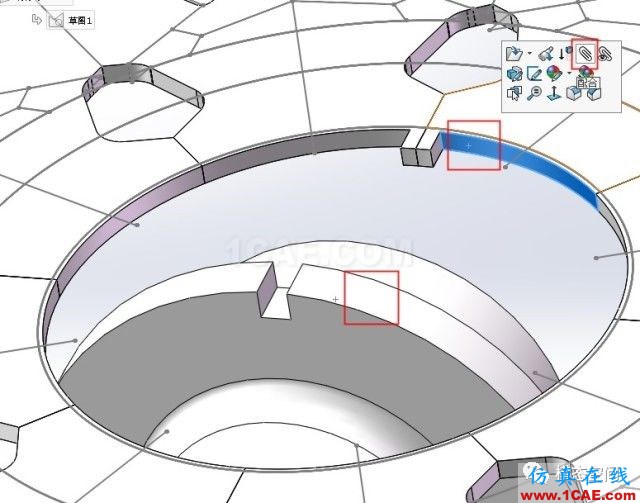

在左側選擇分割體。對于本模型,可以全部選中“所產生的實體”中分割出的各局部模型。對于某些情況,可以只選取部分模型進行分割,以實現不需要分割的模型不被該草圖分割掉。另外需要注意的是,部分版本的Solidworks執行分割操作時,會自動的選取下方的“消耗切割實體”。如果選中則分割后的模型將消失。對于部分情況下,其可以使用,對于本模型不需要。設置完畢后向上單擊綠色對號按鈕確認。如圖-10所示。
圖-10 設置分割
在執行分割操作前,模型默認為白色,選中的剖分部分將被黃色或者紫色顯示。如圖-11所示。
圖-11 分割路徑
拓?fù)浞治雠c分割操作2:分割磁鋼位置的模型。由于磁鋼外側的隔磁橋的寬度較窄小,剖分時在模型外圈近似圓形的繪制剖分路徑。
需要注意的是,由于磁鋼孔處有小直徑倒角,剖分路徑應穿過倒角1/2位置,而不應該直接在倒角切線或者延長線方向剖分。這樣是為了避免模型剖分出極為尖銳的局部,以保證網格質量。

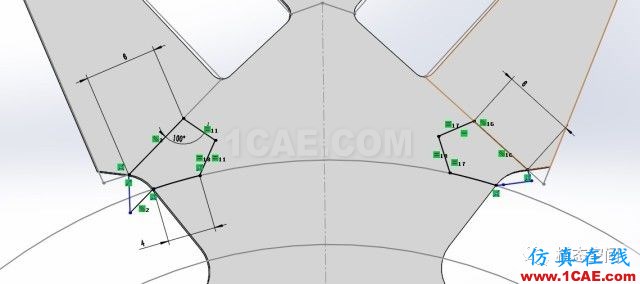

而后設置下部隔磁橋處的剖分路徑。由于外圈模型已經被剖分為近似扇形,則該隔磁橋剖分時,剖分草圖應向上略有凸起,以順應模型形狀的變化規律,保證網格尺寸過渡的平順。最后,在磁鋼孔底部位置向外垂直于隔磁橋方向繪制剖分草圖,以講模型左右兩邊剖分成近似梯形。最后使用分割命令將其逐個分割。如圖-12所示。
圖-12 分割磁鋼孔與隔磁橋

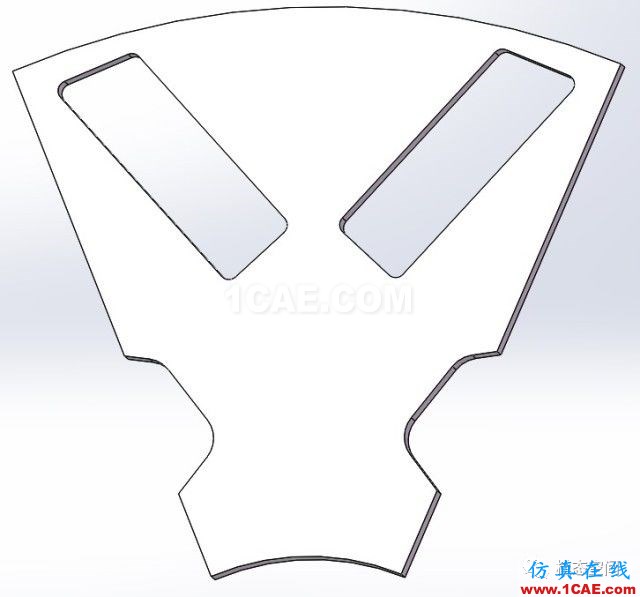

拓?fù)浞治雠c分割操作3:分割磁鋼孔底部的模型。其底部模型被垂直于磁鋼孔的分割路徑以及環形分割路徑剖分成近似三角形模型。此類模型可以采用Y形剖分的方法,以改善頂部的網格質量。

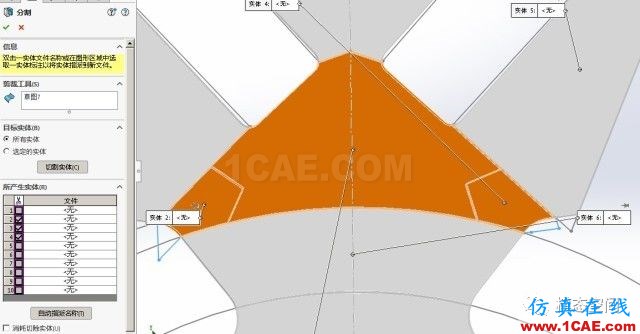

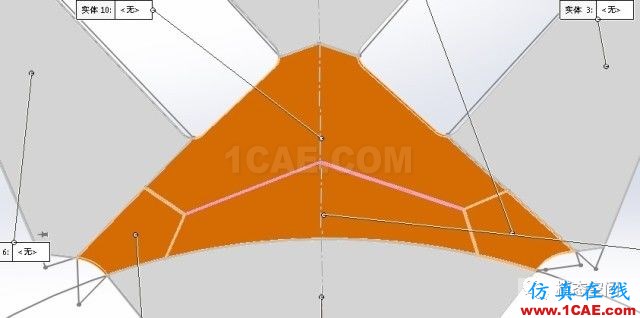

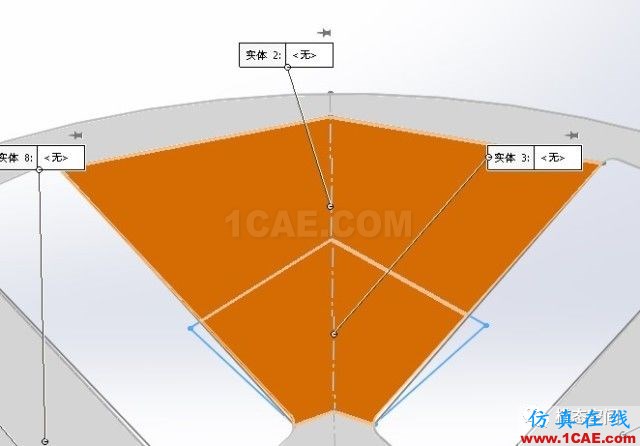

其主要又兩個步驟組成,首先在三角形頂角繪制一個近似三角形外突的剖分路徑。如圖-13所示。并分割,如圖-14所示。剖分后可將三角形部分模型分割為三個部分。如圖14深色區域所示。
圖-13 三角形頂部剖分路徑
圖-14 剖分三角形頂部
第二步是在第一步三角形剖分路徑的基礎上,連接剖分定點,并向下繪制圓弧,將模型分割為近似扇形和近似倒V形兩部分,并剖分。如圖-15所示。
圖-15 二次剖分

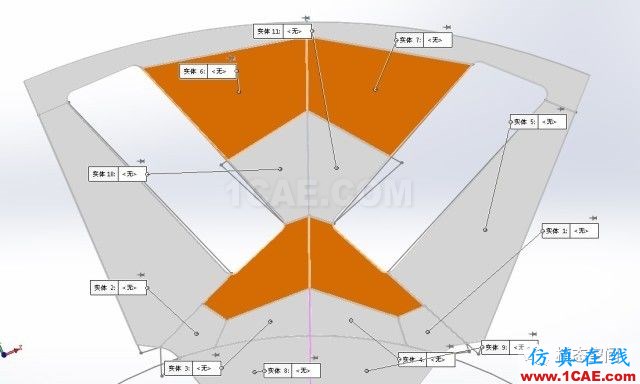

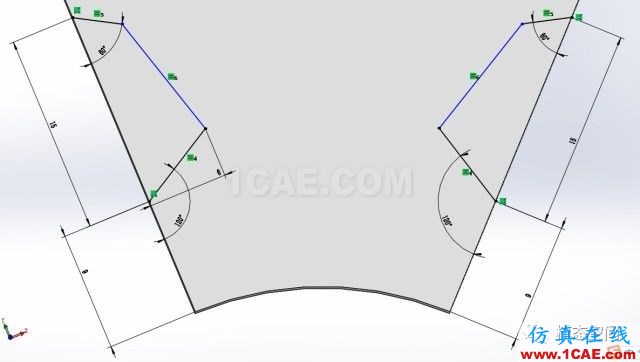

拓?fù)浞治雠c分割操作4:分割磁鋼孔頂部的模型。由于隔磁橋的存在,磁鋼孔頂部的模型與磁鋼孔頂部尺寸變化巨大,其不利于網格尺寸的平滑過渡,可以采用平行四邊形分割路徑將其緩慢分割。如圖-16所示。
圖-16 平行四邊形分割路徑
拓?fù)浞治雠c分割操作4:對半分割模型。由于模型在存在反對稱特性,可以在中部劃分一組徑向分割路徑,以將其分割為兩組22.5度圓心角的扇形模型。如圖-17所示。將其命名為“模型3 沖片”模型,并保存。
圖-17 對半分割
Step8:創建完整圓周模型。最小對稱的45度扇形模型的創建與分割操作完成,下面基于此采用圓周陣列的方法創建360度完整模型。新建一個裝配體模型,如圖-18所示。
圖-18 新建裝配體模型

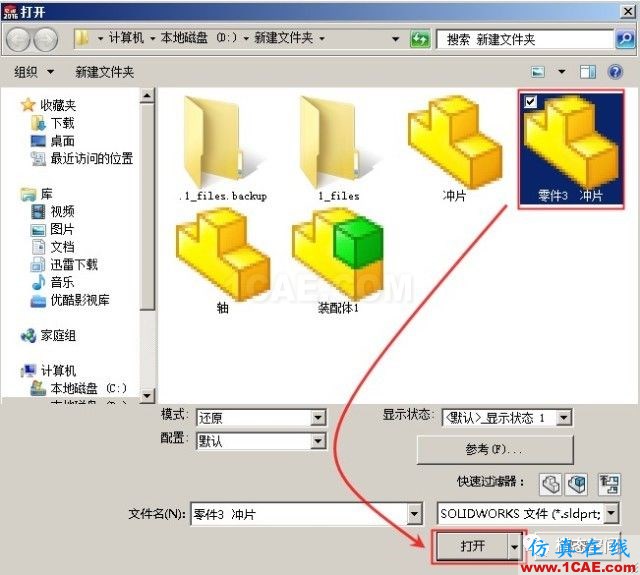

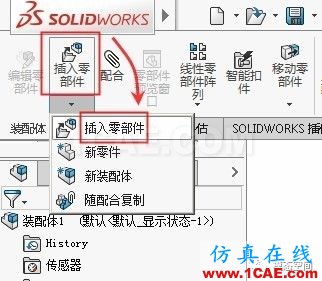

創建裝配體文件后插入模型,既剛剛建立的45度扇形部分模型。找到并打開模型,如圖-19和圖-20所示。
圖-19 插入零件
圖-20 打開模型

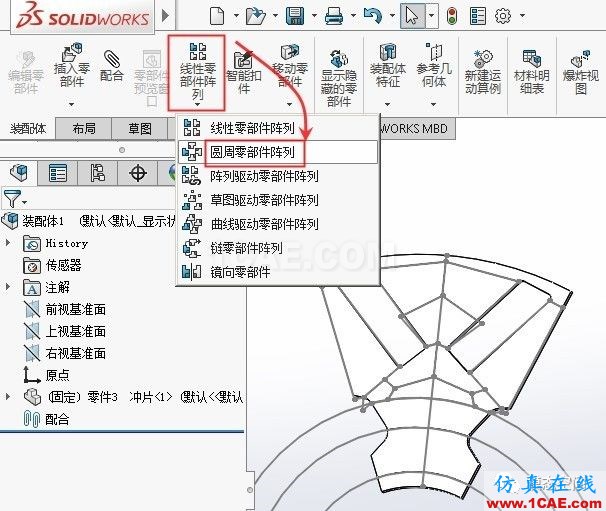

單擊線性陣列按鈕下方的黑色三角圖標,單擊圓周零件陣列按鈕。如圖-21所示。
圖-21 圓周陣列功能

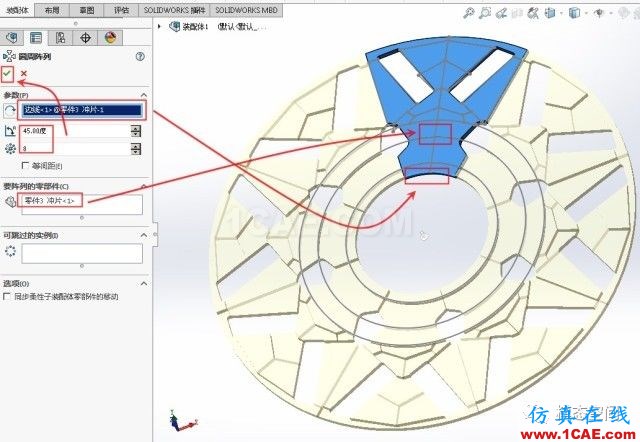

選擇模型內側圓弧為圓周陣列的基準圓,并設置陣列角度和數量。如圖-22所示。
圖-22 設置陣列參數

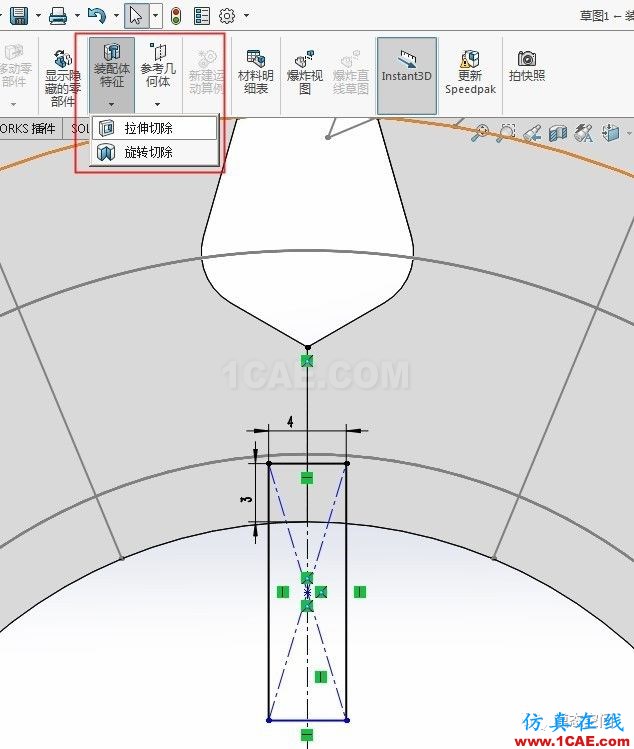

Step9:創建平鍵模型。本模型為了保證某性能,在內側有一個平鍵,如果在創建45度模型時繪制其模型,則在陣列時講被同時陣列。故建模時僅建立內側圓弧,而在裝配體階段切除外側模型,以留出平鍵。創建構造線,劃分舉行平鍵輪廓草圖。如圖-23所示。
圖-23 平鍵輪廓草圖
創建平鍵輪廓外圈環形的草圖,并將其與圖-23的草圖合并。如圖-24所示。
圖-24 繪制外側草圖

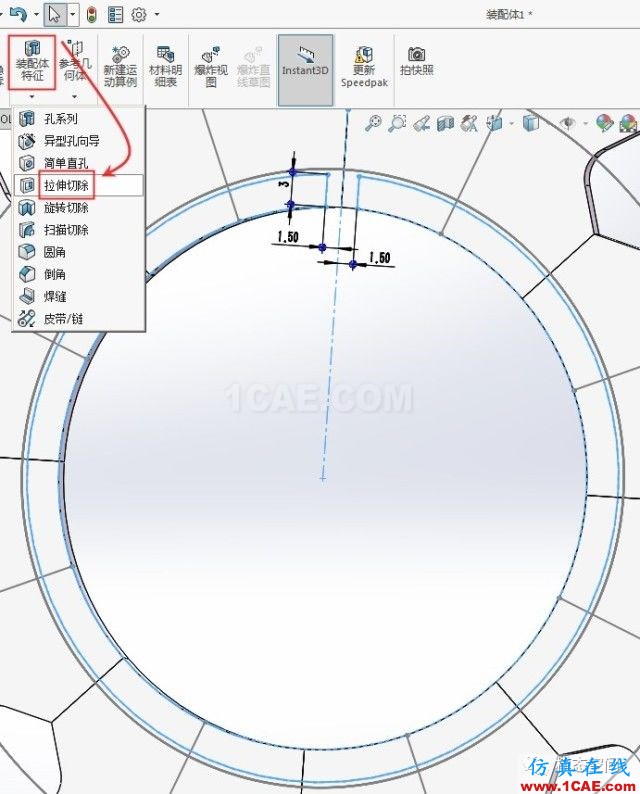

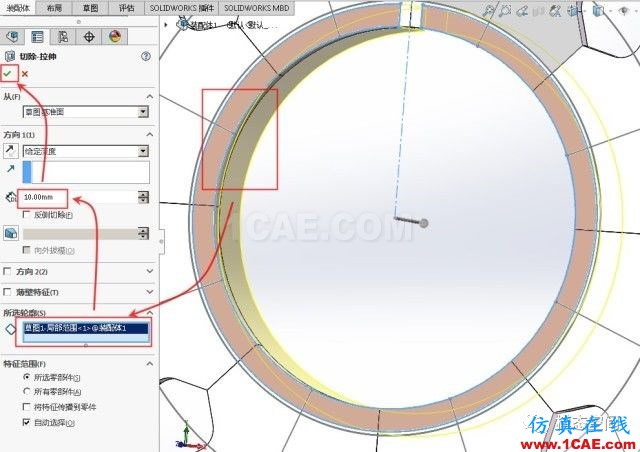

使用切除功能將平鍵外圈的環形部分切除。如圖-25所示。
圖-25 切除平鍵外側部分
Step10:保存模型。本模型創建并分割完成,下面將其保存為裝配體。如圖-26所示。
圖-26 保存模型

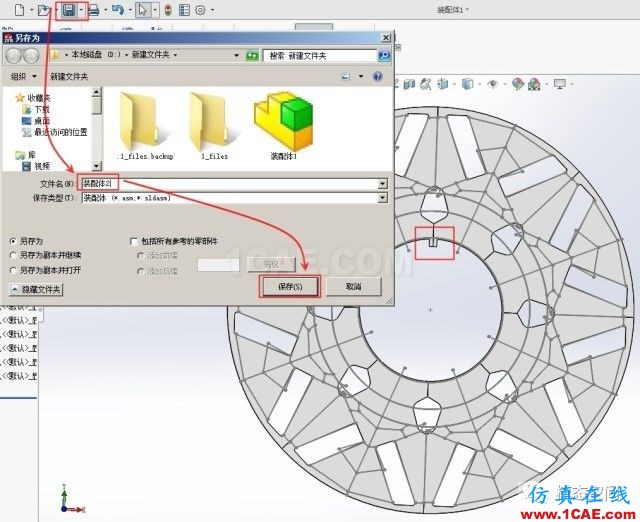

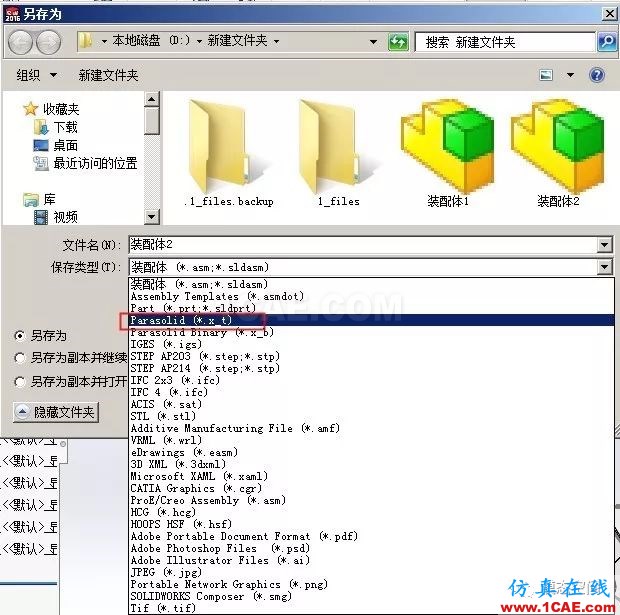

為了減少模型文件體積,加快導入速度,可將其另存為X-T格式。如圖-27所示。
圖-27 另存為

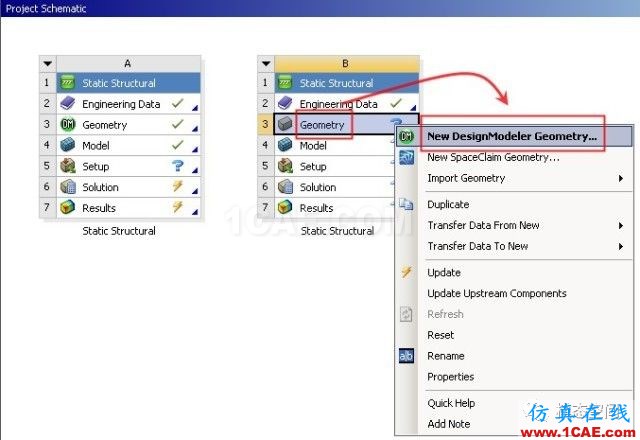

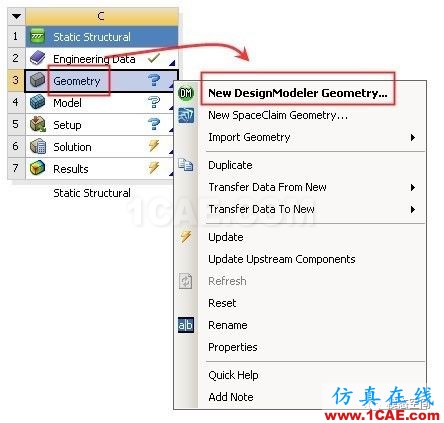

Step11:使用ANSYS DM模塊處理模型。由于本模型經過了多次分割操作,為多實體模型(Solidworks中的術語),如果直接導入ANSYS Workbench其會自動的在多實體模型的零件互相自動的創建綁定接觸,以將其連接。而在不需要考慮接觸的分析中,如本案例,可以將其導入DM模塊,通過Form new part操作合并節點。打開一個靜力學分析模塊后,右鍵單擊Geometry,在進入綠色的DM模塊。如圖-28所示。
圖-28 打開DM模塊

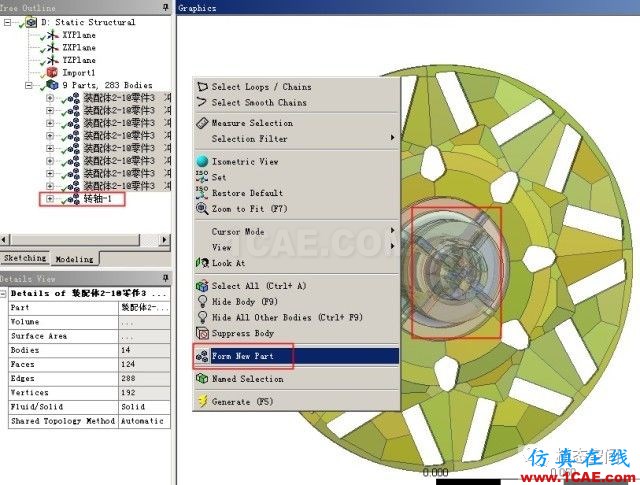

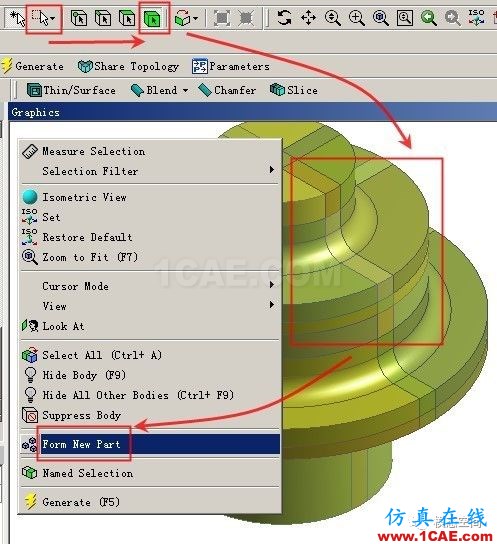

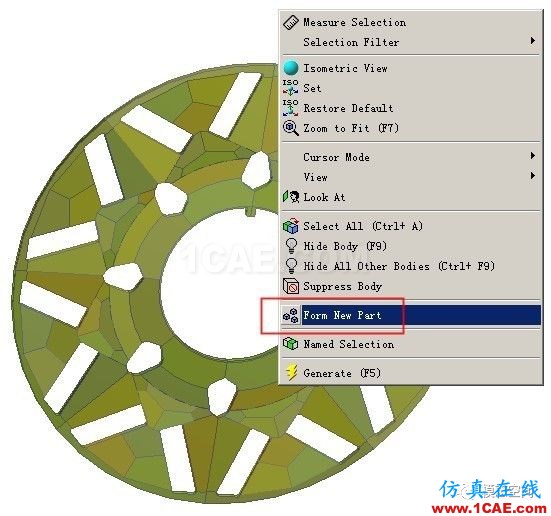

Step12:劃分初始網格。在DM模塊中刷新模型后,以選體的形式選中全部模型,右鍵單擊Form new part。如圖-29所示。
圖-29 合并模型

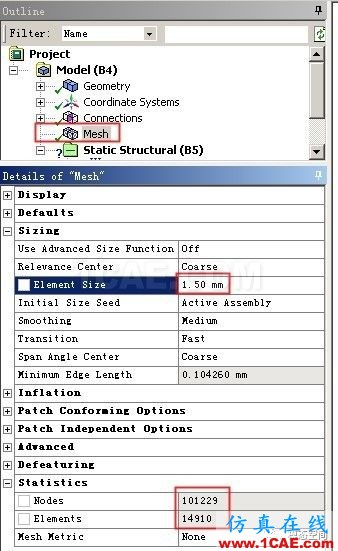

關閉并保存模型,打開靜力學分析模塊的Mesh模塊,采用默認設置劃分網格。如圖-31所示。
圖-31 網格參數

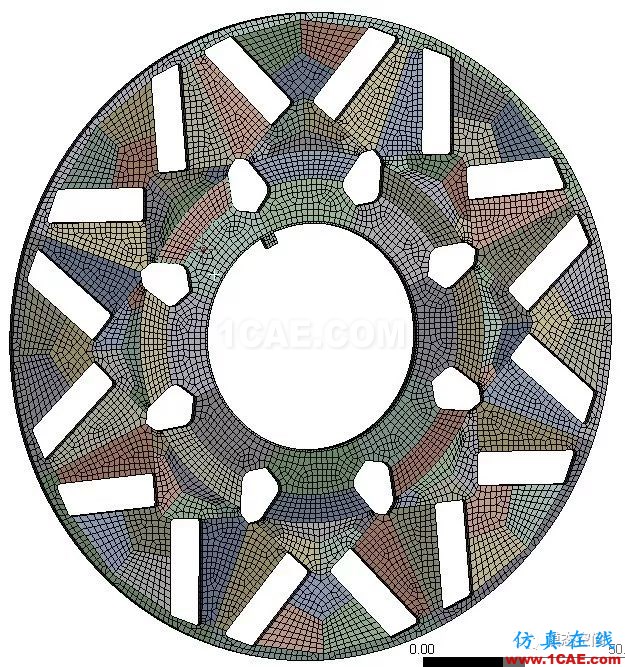

劃分出的網格如圖-32所示,可以看出其絕大多數位置的單元形狀較為規整。
圖-32 劃分出的網格

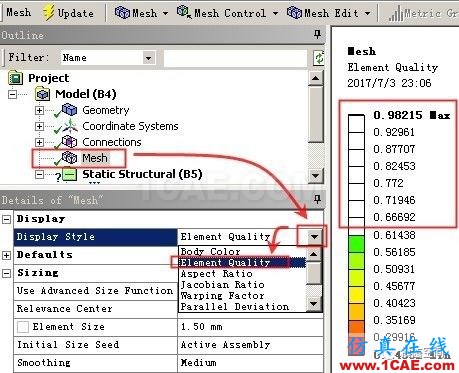

Step13:在Workbench 17.0以上版本可以直接在顯示模式中下拉選擇以云圖形式查看單元質量。如圖-33所示。
圖-33 顯示單元質量分布
Workbench中可以方便的調整云圖圖例的顏色,以利于查看特定的結果。逐個雙擊左側的圖例顏色,將部分修改為純白色,可以將較差的模型比較明顯的突出。如圖-34所示。

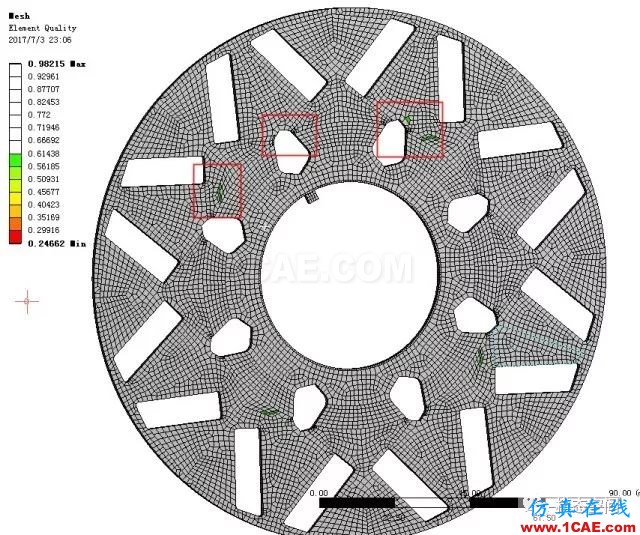

圖-34 較差的單元位置
可以看出在局部位置有一些單元質量0.6以下的模型。而單元質量指標是單元體積與尺寸的比例關系指標,其越接近1,說明其形狀越規整。
3. 轉子部分的建模與網格劃分

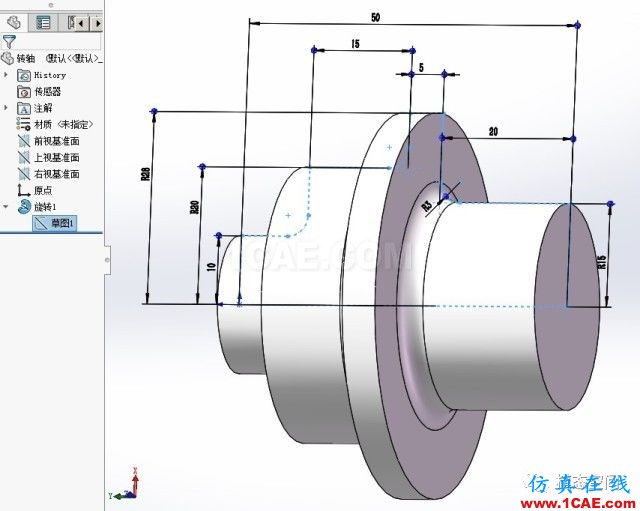

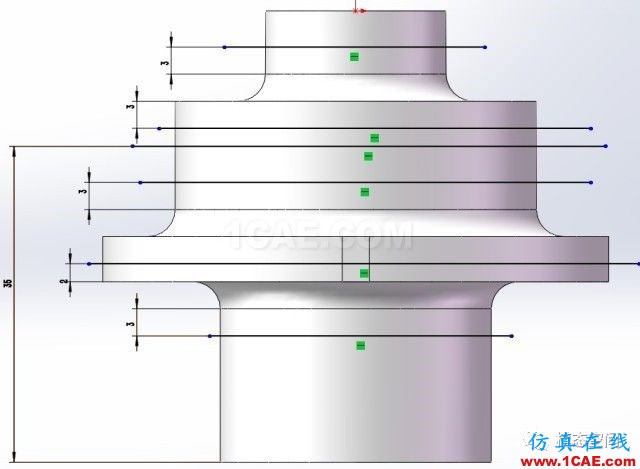

Step14:轉軸部分的建模。繪制草圖并使用旋轉功能創建基本模型,如圖-35所示。
圖-35 轉軸的基本模型
Step15:整體建模。本模型建模時采用的思路是先講轉軸部分與鐵芯定位,然后根據實際位置關系在對其剖分處理。將轉軸和鐵芯模型再次創建新一級裝配體模型。使用圓柱配合與邊線配合的方法定位。如圖-36所示。
圖-36 組裝的模型

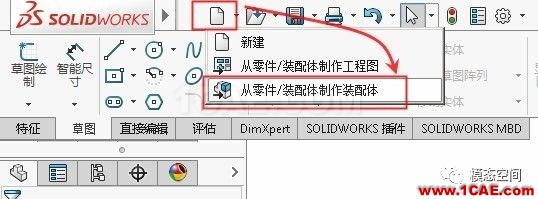

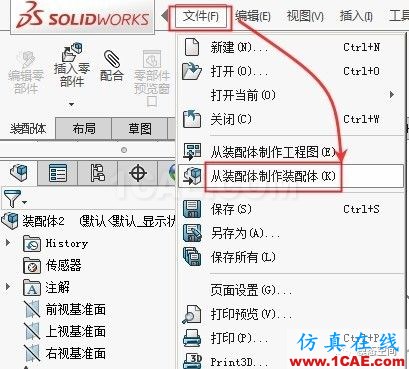

采用的操作為單擊文件,從裝配體制作裝配體。如圖-37所示。
圖-37 創建裝配體
多零件裝配定位需要配合時,分別選取轉軸的外側和鐵芯的內側,其將以同圓形的方式進行配合。如圖-38所示。
圖-38 圓周配合
其他位置采用平鍵平面配合以及軸向的邊線配合等,最終完成定位配合操作。成品模型如圖-39所示。
圖-39 裝配好的模型

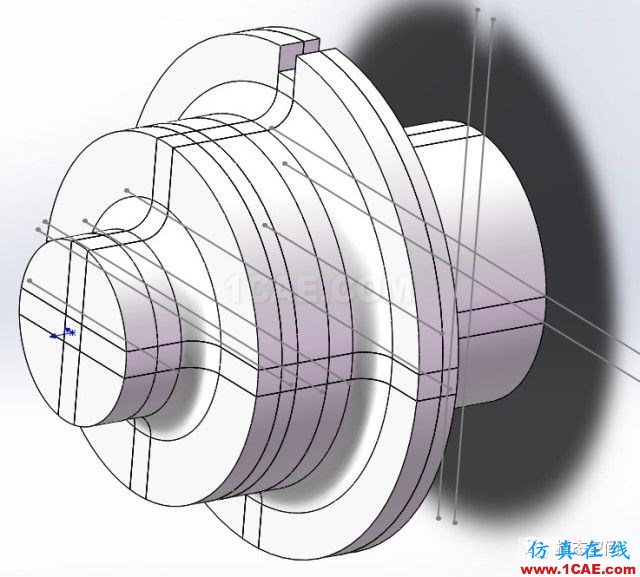

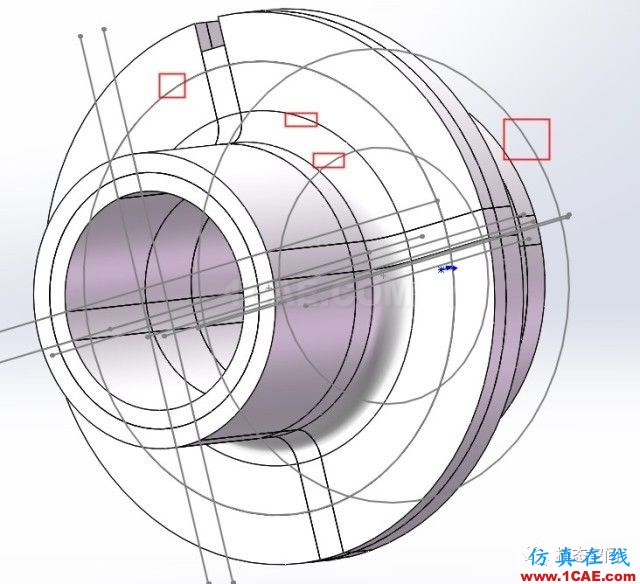

Step16:剖分轉軸模型。基本思路是先講轉軸分割為多組圓柱模型,再徑向分割。由于模型存在倒角和其他定位尺寸,繪制剖分路徑的時候,一方面在倒角的軸向兩側一定距離繪制剖分草圖,以方便使其網格過渡的比較平緩。如圖-40所示。
圖-40 剖分路徑
由于轉軸存在一個平鍵槽,為了保證該處的網格質量,在徑向平面處,采用了十字星的剖分路徑,兩次剖分。第一次劃分與平鍵重合的剖分路徑,剖分全部模型第二次垂直于其繪制相同尺寸的剖分路徑,并剖分。完成的模型如圖-41所示。
圖-41 剖分后的模型
Step17:合并轉軸模型零件。保存模型,回到ANSYS Workbench,打開DM模塊,導入轉軸模型并用上文方法合并。如圖-42、圖-43所示。
圖-42 打開DM模塊
圖-43 合并零件
Step18:劃分轉軸的初始網格。保存后打開Mesh模塊采用自動設置劃分網格。如圖-44所示。
圖-44 初始網格

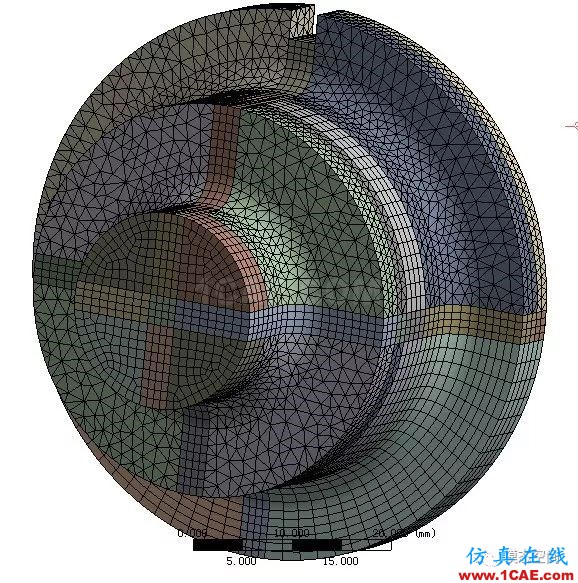

Step19:二次分割模型改善網格?？梢钥闯鼋M合后的模型劃分的網格為部分四面體部分六面體,而其徑向平面處的模型存在小直徑圓柱和大直徑圓柱較大比例的過渡段,此類部分不利于六面體網格的劃分?；氐絊olidworks以后采用多組同心圓剖分路徑的方法將轉軸分割為多組圓環并使用DM模塊合并以后劃分網格如圖-45所示。更新后的網格如下圖-46所示。
圖-45 分割路徑
圖-46 另一個角度的模型

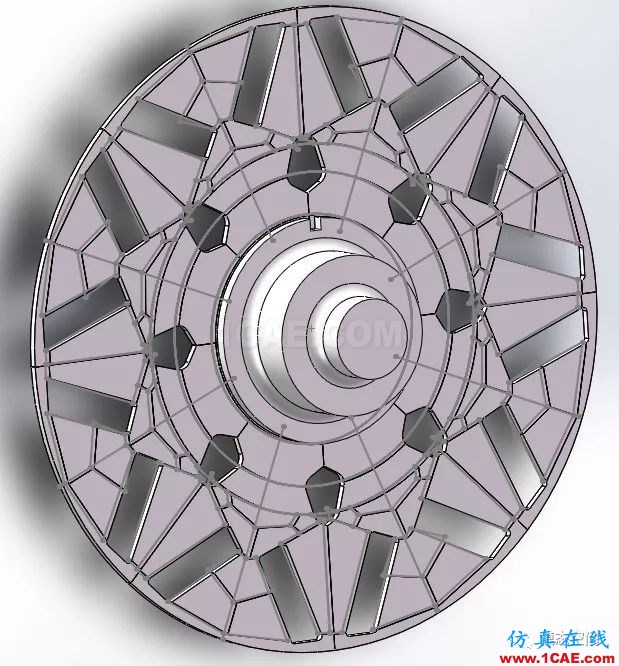

圖-47為從另一個角度查看的網格。其在少量倒角位置為四面體外,其他部分為磚形網格。
圖-47 另一個角度查看網格

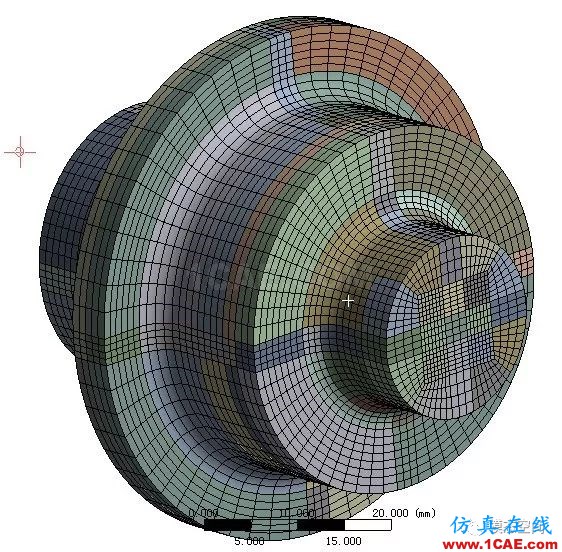

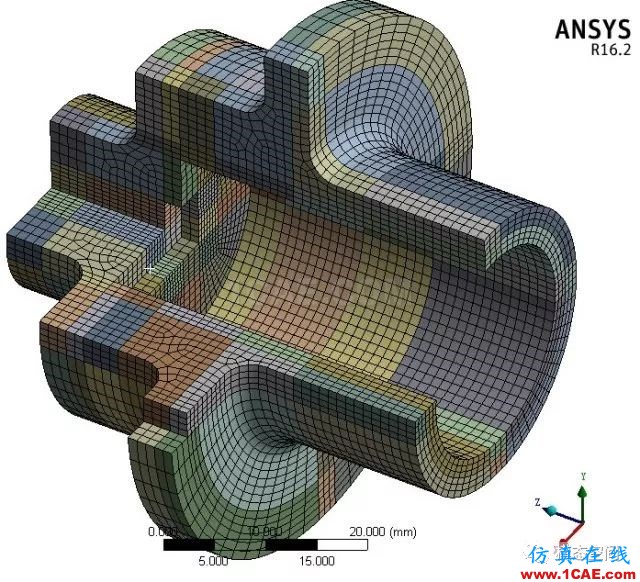

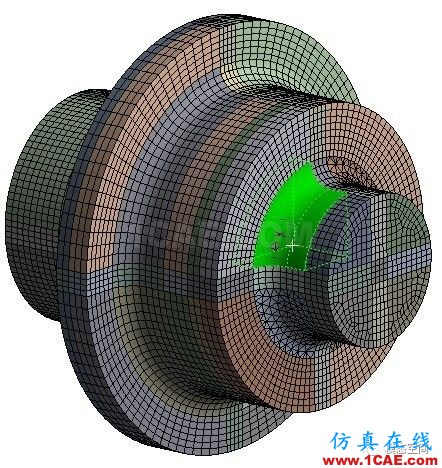

由于本模型中心部分被兩次十字形剖分以后,中心的矩形尺寸較小,不利于網格劃分?；氐絊olidworks,在中心部分新增了一個尺寸略大的舉行剖分路徑,軸向全剖分模型,使用上文操作劃分網格后,如圖-48所示。其已經是全磚形網格了。
圖-48 全磚形網格
使用切片功能繪制兩個切片,可以查看內部的網格分布。如圖-49所示。
圖-49 內部網格分布
4. 轉子與鐵芯組成裝配體并劃分網格
Step20:合并整體模型并劃分網格。由于本模型未來將在轉軸與鐵芯接觸位置考慮過盈配合,則應保留此處的接觸,其他位置合并。分別選取需要合并的模型將其Form new part 并隱藏已經合并的部分再合并其他部分。合并完成后的模型如圖-50所示。
圖-50 合并后的模型
在DM特征樹中可以看出本模型已經變?yōu)?個Part。如圖-51所示。在Workbench中兩個Part互相其將自動的生成綁定接觸。如果需要考慮過盈配合,可以將其修改為其他的接觸形式,如摩擦接觸等。
圖-51 模型的特征樹

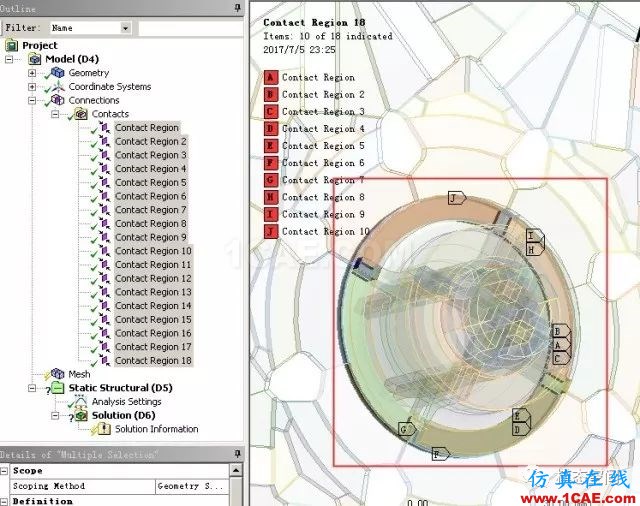

關閉DM模塊進入靜力學分析模塊后,查看接觸設置可以看到轉軸與鐵芯模型結合位置被創建了大量的綁定接觸。
圖-52 生成的接觸

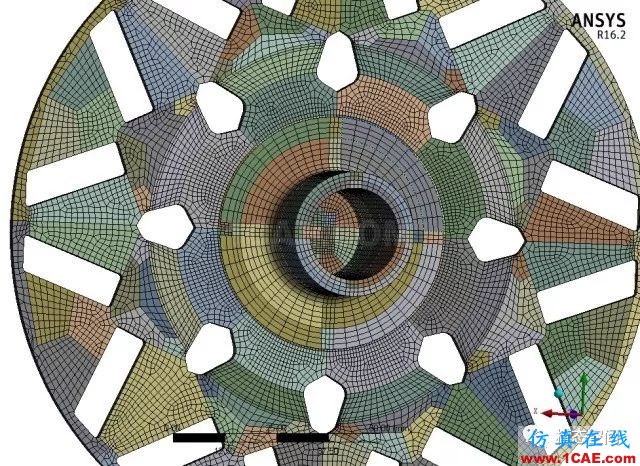

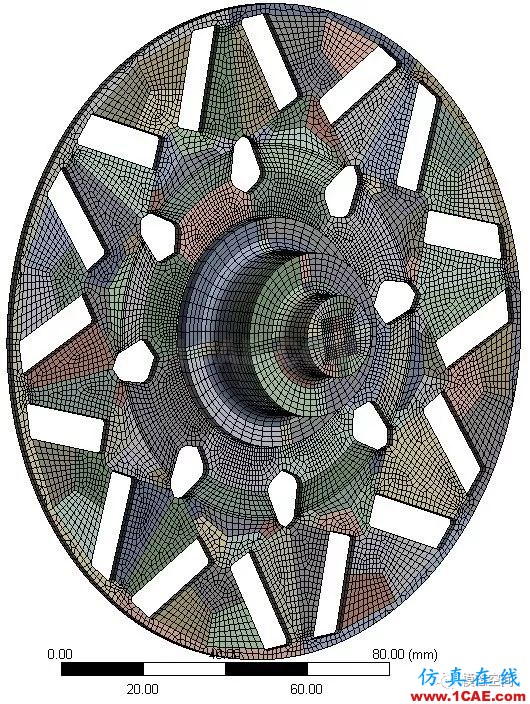

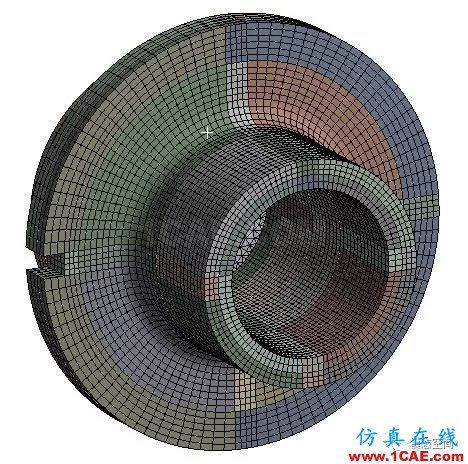

使用自動網格劃分操作創建的網格,如圖-53和圖-54所示。其已是全磚形單元。
圖-53 生成的網格
圖-54 局部網格
5. 總結
至此,本文已經完成了對永磁電機轉子和鐵芯部分的幾何模型創建操作、鐵芯網格劃分、轉軸網格劃分、整體網格劃分操作。最終創建了全磚形網格。
采用本文所示的基本思路,也可以使用其他建模軟件中的使用類似的分割功能,創建所需的幾何模型。其基本流程與思路也應用在其他類似模型的處理之中。
