計算電磁學各種方法比較和電磁仿真軟件推薦

ADS - Advanced Design System,是Agilent公司推出的微波電路和通信系統仿真軟件,是國內各大學和研究所使用最多的軟件之一。其功能非常強大,仿真手段豐富多樣,可 實現包括時域和頻域、數字與模擬、線性與非線性、噪聲等多種仿真分析手段,并可對設計結果進行成品率分析與優化,從而大大提高了復雜電路的設計效率,是非 常優秀的微波電路、系統信號鏈路的設計工具。主要應用于:射頻和微波電路的設計,通信系統的設計,DSP設計和向量仿真。

ANSYS公司推出的微波電路和通信系統仿真軟件;它采用了最新的窗口技術,是第一個將高頻電路系統,版圖和電磁場仿真工具無縫地 集成到同一個環境的設計工具,這種集成不是簡單和接口集成,其關鍵是ANSYS Designer獨有的"按需求解"的技術,它使你能夠根據需要選擇求解器,從而實現對設計過程的完全控制。

ANSYS Designer實現了“所見即所得”的自動化版圖功能,版圖與原理圖自動同步,大大提高了版圖設計效率。同時,Ansys還能方便地與其它設計軟件集 成到一起,并可以和測試儀器連接,完成各種設計任務,如頻率合成器,鎖相環,通信系統,雷達系統以及放大器,混頻器,濾波器,移相器,功率分配器,合成器 和微帶天線等。主要應用于:射頻和微波電路的設計,通信系統的設計,電路板和模塊設計,部件設計。

ANSYS公司推出的三維電磁仿真軟件;是世界上第一個商業化的三維結構電磁場仿真軟件,業界公認的三維電磁場設計和分析的電子設計工業標 準。HFSS提供了一簡潔直觀的用戶設計接口、精確自適應的場解器、擁有空前電性能分析能力的功能強大后處理器,能計算任意形狀三維無源結構的S參數和全 波電磁場。HFSS軟件擁有強大的天線設計功能,它可以計算天線參量,如增益、方向性、遠場方向圖剖面、遠場3D圖和3dB帶寬;繪制極化特性,包括球形 場分量、圓極化場分量、Ludwig第三定義場分量和軸比。使用HFSS,可以計算:

①基本電磁場數值解和開邊界問題,近遠場輻射問題;

②端口特征阻抗和傳輸常數;

③S參數和相應埠阻抗的歸一化S參數;

④結構的本征?；蛑C振解。而且,由ANSYS HFSS和ANSYSDesigner構成的Ansys高頻解決方案,是目前唯一以物理原型為基礎的高頻設計解決方案,提供了從系統到電路直至部件級的快速而精確的設計手 段,覆蓋了高頻設計的所有環節。

Microwave Office

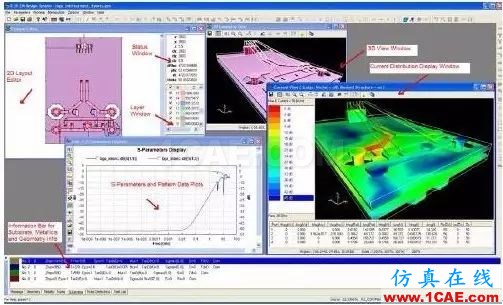

AWR公司推出的微波EDA軟件,為微波平面電路設計提供了最完整, 最快速和最精確的解答。它是通過兩個仿真器來對微波平面電路進行模擬和仿真的。對于由集總組件構成的電路,用電路的方法來處理較為簡便;該軟件設有"VoltaireXL"的仿真器來處理集總組件構成的微波平面電路問題。

而對于由具體的微帶幾何圖形構成的分布參數微波平面電路則采用場的方法較為有效;該軟件采用的是"EMSight"的仿真器來處理任何多層平面結構的三維電磁場的問題。"VoltaireXL" 仿真器內設一個組件庫,在建立電路模型時,可以調出微波電路所用的組件,其中無源器件有電感、電阻、電容、諧振電路、微帶線、帶狀線、同軸線等等,非線性 器件有雙極晶體管, 場效應晶體管,二極管等等。

"EMSight"仿真器是一個三維電磁場模擬程序包,可用于平面高頻電路和天線結構的分析。特點是把修正譜域矩量法與直觀 的窗口圖形用戶接口(GUI)技術結合起來,使得計算速度加快許多。MWO可以分析射頻集成電路 (RFIC)、微波單片集成電路(MMIC)、 微帶貼片天線和高速印制電路(PCB)等電路的電氣特性。

XFDTD

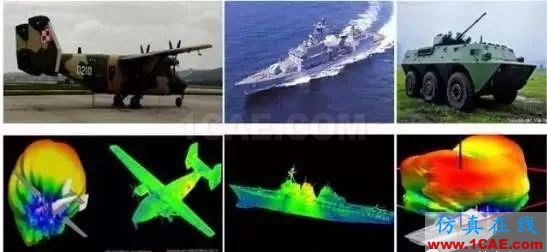

是Remcom公司推出的基于時域有限差分法(FDTD)的三維全波電磁場仿真軟件。XFDTD用戶接口友好、計算準確;但XFDTD本身沒有優化功能, 須通過第三方軟件Engineous完成優化。該軟件最早用于仿真蜂窩電話,長于手機天線和SAR計算?，F(xiàn)在廣泛用于無線、微波電路、雷達散射計算,化 學、光學、陸基警戒雷達和生物組織仿真。

Zeland IE3D

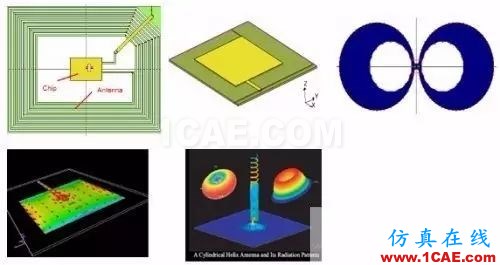

IE3D是一個基于矩量法的電磁場仿真工具,可以解決多層介質環境下的三維金屬結構的電流分布問題。

IE3D可分為MGRID、MODUA和 PATTERNVIEW三部分;MGRID為IE3D的前處理套件,功能有建立電路結構、設定基板與金屬材料的參數和設定模擬仿真參數;MOODUA是 IE3D的核心執行套件,可執行電磁場的模擬仿真計算、性能參數(Smith園圖,S參數等)計算和執行參數優化計算;PATTERNVIEW是IE3D 的后處理套件,可以將仿真計算結果,電磁場的分布以等高線或向量場的形式顯示出來。

IE3D仿真結果包括S、Y、Z參數,VWSR,RLC等效電路,電流 分布,近場分布和輻射方向圖,方向性,效率和RCS等;應用范圍主要是在微波射頻電路、多層印刷電路板、平面微帶天線設計的分析與設計。

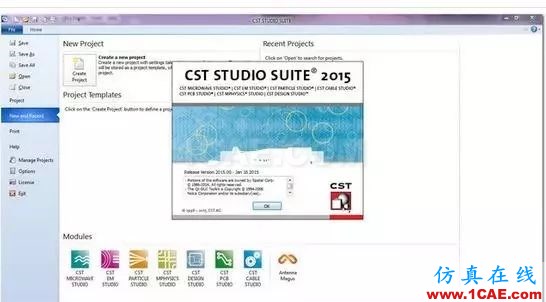

CST MICROWAVE STUDIO

是德國CST(Computer Simulation Technology)公司推出的高頻三維電磁場仿真軟件。廣泛應用于移動通信、無線通信(藍牙系統)、信號集成和電磁兼容等領域。

MICROWAVE STUDIO使用簡潔,能為用戶的高頻設計提供直觀的電磁特性。MICROWAVE STUDIO 除了主要的時域求解器模塊外,還為某些特殊應用提供本征模及頻域求解器模塊。

CAD文件的導入功能及SPICE參量的提取增強了設計的可能性并縮短了設計 時間。另外,由于MICROWAVE STUDIO的開放性體系結構能為其它仿真軟件提供鏈接,使 MICROWAVE STUDIO 與其它設計環境相集成。

是一種基于矩量法的電磁仿真軟件,提供面向3D平面高頻電路設計系統以及在微波、毫米波領域和電磁兼容/電磁干擾設計的EDA工具。SonnetTM應用于平面高頻電磁場分析,頻率從1MHz到幾千GHz。

主要的應用有:微帶匹配網絡、微帶電路、微帶濾波器、帶狀線電路、帶狀線濾波器、過孔(層的連接或接地)、偶合線分析、PCB板電路分析、 PCB 板干擾分析、橋式螺線電感器、平面高溫超導電路分析、毫米波集成電路(MMIC)設計和分析、混合匹配的電路分析、HDI 和LTCC 轉換、單層或多層傳輸線的精確分析、多層的平面的電路分析、單層或多層的平面天線分析、平面天線陣分析、平面偶合孔的分析等。

FEKO是德語Feldberechnung bei Korpern mit beliebiger Oberflache(任意復雜電磁場 計算)首字母的縮寫。

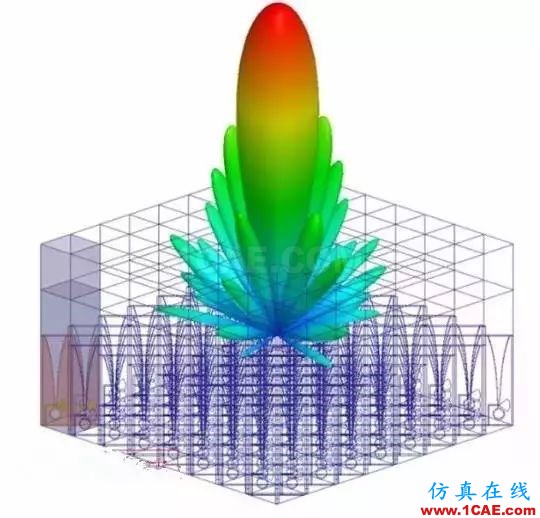

本產品用于復雜形狀三維物體的電磁場分析。FEKO是針對天線設計、天線布局與電磁兼容性分析而開發的專業電磁場分析軟件,從嚴格的電磁場積分方程出發, 以經典的矩量法(MOM:Method Of Moment)為基礎,采用了多層快速多級子(MLFMM:Multi-Level Fast Multipole Method)算法在保持精度的前提下大大提高了計算效率,并將矩量法與經典的高頻分析方法(物理光學PO:Physical Optics,一致性繞射理論UTD:Uniform Theory of Diffraction)無縫結合,從而非常適合于分析天線設計、雷達散射截面(RCS)、開域輻射、電磁兼容中的各類電磁場分析問題。

5.0以后的 Feko版本更是混合了有限元法(FEM:Finite Element Method),能更精確的處理多層電介質(如多層介質雷達罩)、生物體吸收率的問題。Feko通常處理問題的方法是:對于電小結構的天線等電磁場問 題,FEKO采用完全的矩量法進行分析,保證了結果的高精度。對于具有電小與電大尺寸混合的結構,FEKO既可以采用高效的基于矩量法的多層快速多極子 法,又可以將問題分解后選用合適的混合方法(如用矩量法、多層快速多級子分析電小結構部分,而用高頻方法分析電大結構部分),從而保證了高精度和高效率的 完美結合,因此在處理電大尺寸問題如天線設計、RCS計算等方面,其速度和精度均無以倫比。

采用以上的技術路線,Feko可以針對不同的具體問題選取不同的方法來進行快速精確的仿真分析,使得應用更加靈活,適用范圍更廣泛,突破了單一數值計算方法只能局限于某一類電磁問題的限制。
