搜索技巧 | ANSYS Maxwell如何考慮鐵耗和對轉矩的影響？
2017-06-06 by:CAE仿真在線 來源:互聯網
問題描述
在電機仿真中,鐵耗的精確計算十分重要,Maxwell瞬態場求解器下默認不打開鐵耗的計算,需要手動勾選;另外,基于標準斯坦梅茲公式(steinmetz method)計算的鐵耗并未考慮對轉矩等場數據的影響,而Maxwell中可以單獨考慮,操作如下:
解決辦法
步驟一:激活鐵耗的計算(Transient solver下)
點擊菜單 Maxwell 2D/3D>Excitations>Set Core Loss

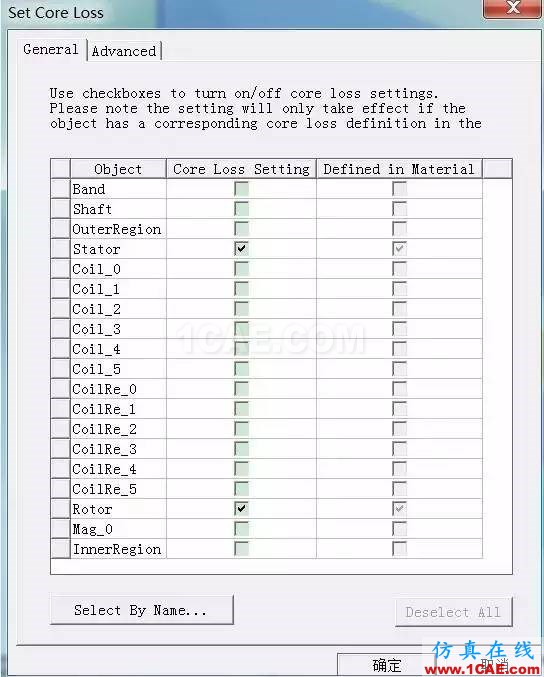

在彈出的General下,選擇需要計算的stator / Rotor
步驟二:設置Consider core loss effect on field
在彈出的Set Core Loss下,Advanced下,勾選 □Consider core loss effect on field
查看結果

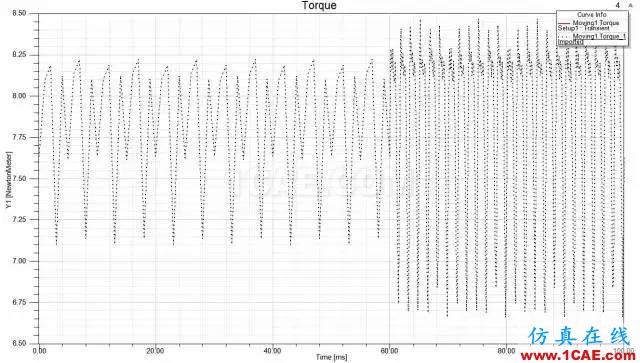

1.勾選□Consider core loss effect on field前后,輸出轉矩值對比,勾選后輸出轉矩值降低
2.若只考慮Set up coreloss,但是不勾選Consider core loss effect on field,二者波形相重合
