關于Ansoft Rmxprt中whole coiled和half coiled的說明

2017-05-10 by:CAE仿真在線來源:互聯網

用Ansoft Rmxprt進行旋轉電機繞組設計時,要在whole coiled和half coiled二者中作出選擇,這使得很多設計人員感到茫然。whole coiled和half coiled字面意思是全極式繞組和半極式繞組,這個是國外的說法。在國內,這兩種繞組又分別被稱為顯極式繞組和庶極式繞組,下面分別進行解釋。

顯極接法時,它的每個極相組(或線圈組)均形成一個磁極的極性。因而電機繞組的極相組數與其極數相等。為了使磁極的極性符合旋轉磁場按N極、S極相互交替產生的要求,故相鄰兩極相組內的電流方向必須是相反的。因此在實際接線時,按“頭與頭相接、尾與尾相接”的所謂反串聯接法。

庶極接法時,它的每個極相組(或線圈組)產生兩個磁極的極性,繞組的極相組數僅為電機極數2p的一半,也就意味著p個極相組獨立產生p個磁極,而另外p個磁極則由相鄰極相組共同形成。在庶極接法的繞組中每個極相組所產生的極性都是相同的,因而在各相中所有極相組內的電流方向也是相同的。即每相內相鄰兩極相組的聯接應按首端與尾端相接,也就是按“頭與尾相接、尾與頭相接”的所謂順串聯接法。

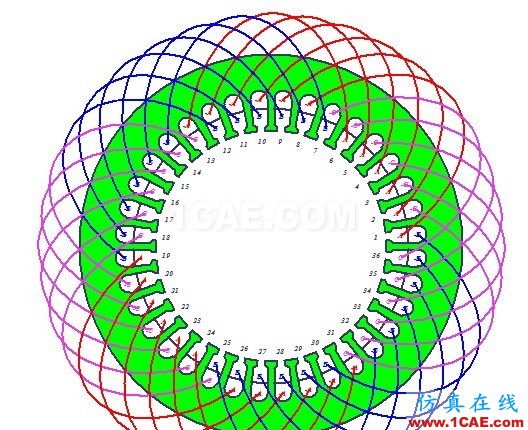

很顯然,常規60°相帶繞組是顯極式繞組,非常規120°相帶繞組是庶極式繞組。下面以36槽4極,繞組跨距7為例,分別給出兩種繞組的接法。對于相同匝數,通相同大小的電流時,繞組產生的磁動勢和電動勢大小與繞組相帶度數成反比。因此,60度相帶繞組的利用率要比120度相帶繞組的利用率高。
