淺談Ansoft Maxwell網格劃分【轉發】

2017-05-10 by:CAE仿真在線來源:互聯網

僅作探討,歡迎拍磚!

曾經看到師兄一篇大作,將ANSYS和ANSOFT做過南慕容北喬峰的類比,真是崇拜得五體投地,一塌糊涂,屁滾尿流,接二連三,不三不四。個人比較欣賞喬峰大俠,遂,改投ANSOFT門下。想當年ANSYS的APDL用得忒熟無比,想想就此放棄,于心不忍,于是重操APDL。近日,在論壇上看到有人對MAXWELL 的網格剖分大發牢騷,甚至還惡言相向,GG我實在看不下去了,于是有此文。

就從網格剖分談開去。

開篇之前,對比下面兩幅圖。

圖1 ANSYS 映射網格剖分(APDL如下)

/clear
/filname,joe_yan,1
/prep7
et,1,solid117
block,0,10,0,10,0,10
mshkey,1
mshape,0,3D
aesize,all,1
vmesh,all

save

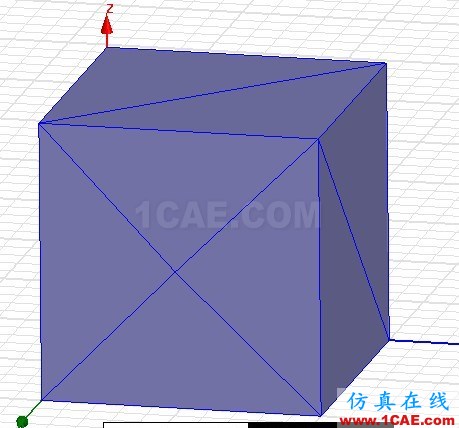

圖2 ANSOFT MAXWELL網格剖分(自適應剖分)

對比圖1、2明眼人一看就知道顯然是圖1的網格劃分優良。于是乎,俗人皆言:“MAXWELL網格剖分垃圾~~!!”

掌嘴!!我要說。

先聲明,本人不是MAXWELL的死忠!個人更偏向于ANSYS的APDL,一看到那黑乎乎一塊的經典界面,我就澎湃。即便如此,本人還是堅持MAXWELL的網格剖分很強大。

MAXWELL有兩種網格剖分形式,其一,如上圖2所示的自適應剖分;其二,手動剖分。其中手動剖分又分為二,其一,選擇剖分;其二,內部剖分。其中,選擇剖分又分為二,其一,基于長度;其二,基于表層深度。為何一個網格剖分要糾結如斯?我要說,因?yàn)镸AXWELL人性化。比如說,為何手動剖分又要分為表層剖分和內部剖分,因?yàn)?表層剖分主要是針對集膚效應而言,大家都知道,集膚效應主要集中在導磁體表面,可是如何做到從內到外將網格剖分從疏到密的剖分呢?我們可以采用MAXWELL提供的表層剖分功能。

至此有人又要叫囂了:“誒,你看,明明ANSYS網格剖分要比ANSOFT網格剖分來的均勻而細致?！?

我要說,對!!

爸特!!!

針對不同分析,網格也呈現出不一樣的規律性。比如說,對于結構分析,那么我們當然希望網格剖分能夠均勻,這樣計算應力才會準確。而對于流體力學來說,我們則希望網格剖分隨著流體的流動方向呈現出漸變變化。而對于電磁場來說,我們則希望,在氣隙部分能夠劃分得密一些,而對于其他對磁場影響不大的環節我們希望網格劃分的疏一些,這樣,就可以充分利用PC的硬件資源。畢竟,升級電腦花的米不是小數目。

好,如何對MAXWELL進行網格設置?像圖2所示那樣進行自適應剖分就可以了嗎?

答曰:“你是天才,自適應剖分就可以了?！?

如果就此擱筆,我想是個人都會拿磚拍我。好吧。后半句是:“如果你想更完美一些,可以利用MAXWELL的手動剖分功能。不過有利也有弊,手動剖分很大程度上依賴于經驗。你懂的~~~”

以下表述將主要借助貼圖和文字的形式,換句話說,以下內容將會是圖文并茂!

問題1:MAXWELL 在哪里進行手動剖分?

答:project manager--->mesh operations 如下圖3

圖3

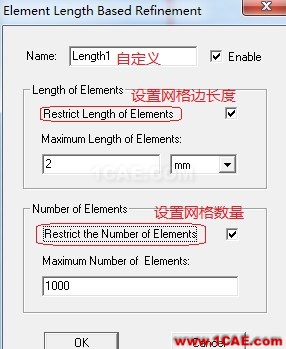

選中需要剖分的對象------>右擊上圖的mesh operations ---->assign----->inside selections---->length based---->彈出如下對話框

上圖為兩種方法設置網格大小(即可控制網格疏密情況)

上圖中的設置邊長和設置網格數,切記,是最大邊長和最大單元格數量。注意看是最大。

舉例說明。在2D 環境下建立一個10X10的正方形。

通過三種手段對其進行網格剖分。

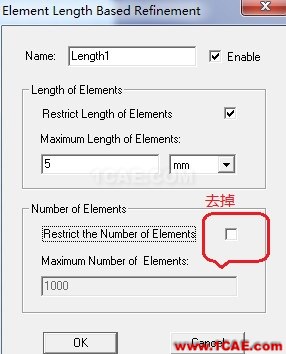

方案一:設置單元格最大邊長為5mm,對于網格數量不做限制(既,將網格數后面的勾去掉!!)如下圖:

關鍵點來了!!

問:設置好后,如何查看網格劃分結果?

答:丫,你太有才了。這步很關鍵!!很多人,特別是新手,往往不大關心網格剖分的好壞情況。其實,“新手”不能作為你偷懶的借口,既然是工程,就得精益求精,做到完美。

操作方法:

project manager--->Analysis---->右擊------>apply mesh operations---->如果你是跑的復雜3D模型,你的配置又爛的話,我建議你此刻可以去泡壺咖啡,或是去趟廁所,或是伸伸懶腰,或是~~~~,總之不要瞪著屏幕,它在算。給它點時間。

GG我這里不得不吹一下(看我寫的這么辛苦的份上,讓我顯擺一下,誰讓我是俗人。)由于我用的是服務器,CPU:Intel® Xeon® Processor X5690 (12M Cache, 3.46 GHz, 6.40 GT/s Intel® QPI),6核,虛擬12核。內存:單根8G,DDR3,為組成3通道,配了6根,一共48G。于是,網格剖分,秒殺。

程序提示網格剖分結束后,點擊需要查看網格的對象(以旋轉電機為例,可以單獨選擇空氣層,也可以單獨選擇定子,或轉子,分別查看網格剖分結果),然后project manager--->field overlaps---->右擊------>plot mesh---->彈出對話框----->DONE

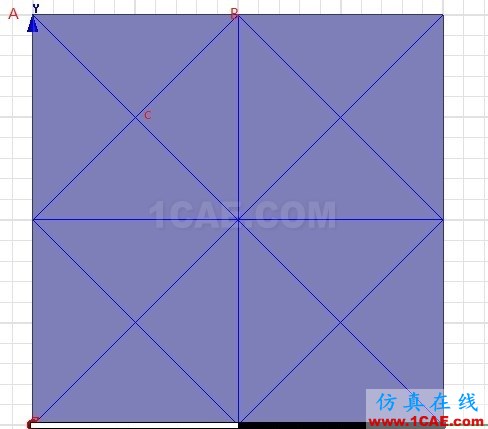

得到如下的網格剖分結果:

從上圖可以看出,由于該矩形為10*10,AB兩點的距離為5,滿足單元邊長設置條件(最大值為5.),這里,我推測MAXWELL內部程序應該有一套自己的剖分規則。我認為,其他各邊的剖分應該是AC BC剖分。換句話說,MAXWELL 的剖分將優先滿足預設值的最大剖分,但是,我強調一點,滿足預設值的最大剖分,并不是說,最大剖分邊界必須為我們?cè)O(shè)置的5mm。(這段理解有點繞口,因?yàn)槲沂强诔?!嘎~~~),關于剖分規則我也只是推測,下文還會論述我的推測。

這里又是一個關鍵!!

問:如果發現上面的網格剖分結果不理想(太密或太疏),如何重新設置,重新剖分??

答:project manager--->Analysis---->右擊------>revert to initial mesh---->重新設置網格尺寸(這步操作必須要,否則,就算你重新設置了網格尺寸,你得到的依然是第一次網格剖分的結果,我剛用的時候就在這個問題上撞墻數次,頭破血流!!)

方案二:設置網格數量為2,單元格最大邊長不做限制(既,將后面的勾去掉!!操作如上,在此不圖!!)

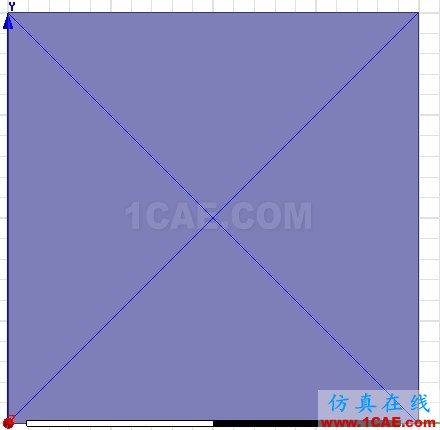

操作方法如上,不贅述。得到如下的網格剖分結果:

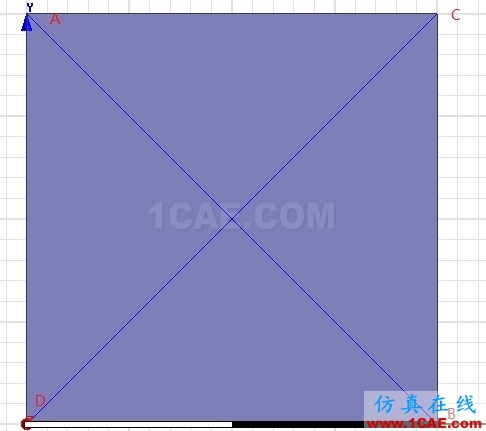

這里又牽涉到一個網格剖分規則問題,我是這樣理解的,MAXWELL的最大網格數量設置,應該理解為,網格最大剖分次數。比如說,我上面設置的是2.換句話說,就是剖分兩次?？墒瞧史謨纱螢楹螘?huì)得到上圖的4個單元呢?我認為,這里的剖分規則是沿著AB剖分一次,在沿著CD剖分一次,一共剖分兩次,得到4個單元。這里只是我的推測。等到有空閑的時候,我會對這個剖分規則做進一步的認識,如果有達人認知,請告知,不勝感謝!!

方案三:同時約束單元最大邊長和單元最大數量(既兩個勾都選上。)

這里又分為兩種設置方案:

其一:單元最大邊長設置得到的網格數大于單元最大數量設置的剖分次數

其二:反之!!~~~~~~~~~~~~~~~~~小于~~~~~~~~~~~~~~~~~~~~~~~

不急一個個來討論

前提:同時約束單元最大邊長和單元最大數量(既兩個勾都選上。)

首先提出一個命題:當“單元最大邊長”設置得到的網格數大于“單元最大數量”設置的剖分次數時,MAXWELL將無視“單元最大邊長”設置操作。

舉例證明:

仍以上文的10*10矩形塊為例做網格剖分,設置最大單元邊長為5,最大單元數量為2。

好,我們來做個假設,如果只設置最大單元邊長為5,而對最大單元數量不做限制(將勾取消),得到上文圖4的剖分結果,可以數數看,單元為幾個(我就不去數了。)?如果設置最大單元數目為2,而對于最大單元邊長不做限制(將勾取消),得到上文圖5的剖分結果。對比一下就發現,單元最大邊長設置得到的網格數大于單元最大數量設置的剖分次數。

討論以上命題是否成立?

舉例證明:

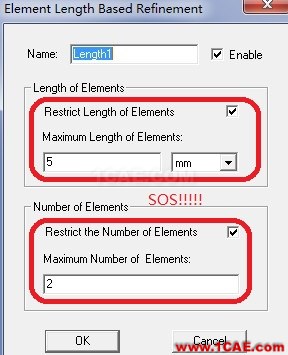

同時約束單元最大邊長和單元最大數量(既兩個勾都選上。)并且設置如下圖所示:

點擊OK。然后查看網格剖分結果,如下圖:

發現,剖分結果同只勾選“單元最大數目”得到的網格一致,所以,該命題成立!!!!

用同樣的例舉法證明下面命題:

當“單元最大邊長”設置得到的網格數小于“單元最大數量”設置的剖分次數時,MAXWELL將無視“單元最大數量”設置操作。

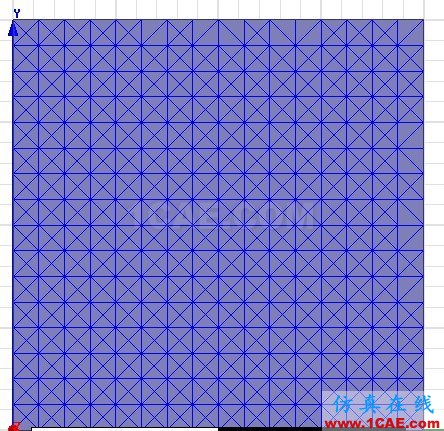

同樣例舉法,如果只限制單元最大數量為1000。而,單元最大邊長不做限制。剖分后得到如下網格:

對比上文的圖4,一目了然。

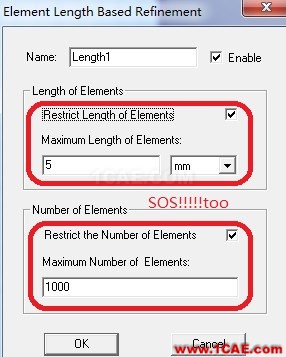

好,現在我們將同時約束單元最大邊長和單元最大數量(既兩個勾都選上。)并且設置如下圖所示:

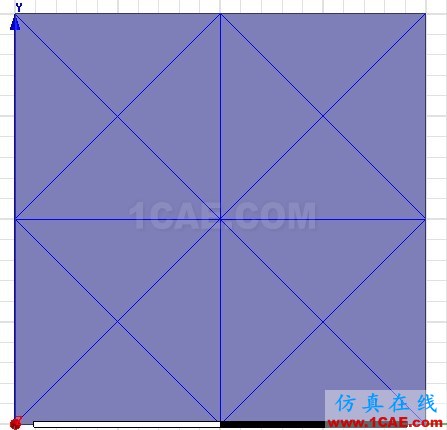

點擊OK。得到如下網格剖分;

好了,得到如圖4的剖分結果,所以,上面命題成立。

最后可以得到這樣一個結論。當同時約束單元最大邊長和單元最大數量(既兩個勾都選上。),誰大,誰作廢!!!!這個結論很重要,也許你現在用不到,以后隨著項目的深入,就會受益!!

到這里就該結束了!!

最后,我告訴大家,上面所討論的所有網格操作,以及得到的網格剖分都是MAXWELL的初始網格剖分。而MAXWELL的最終網格剖分遠不只如此。MAXWELL 的剖分是遵循迭代的多次剖分,換句話說,只有當你點擊analyze all計算結束后,才能看到最終的剖分結果,看到這里是不是感覺有點像看Hollywood大片的感覺,最后拋出一個懸念,告訴你,你看了半天都是白看。嘎~~!!

最后點題:MAXWELL的迭代次數是可以手動修改了,軟件默認為10,在哪里?

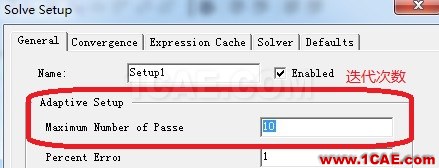

project manager--->Analysis---->右擊------>Add solution setup---->如下圖:

這里我曾經做過一個嘗試性認知,理論上,迭代次數越高,網格精度越好。于是我將迭代次數逐漸提高,最后逼近2倍,計算,得到的精度變化不大。所以,我猜測,MAXWELL會自動識別精度,換句話說,它自動判斷,如果它認為此處的精度良好,它就不在繼續做迭代,這是我的猜測。我曾經有和ANSOFT的技術客服討論過這個問題,未果,但是,對方很肯定的說,MAXWELL的剖分規則是ANSOFT公司最引以為榮的。而且,這項技術也是他們獨家的。對于這種說法,我持中立態度,但是,既然ANSOFT被ANSYS收購了這么久,而它的網格剖分卻依舊不引入ANSYS的剖分規則,我想,這一定有原因,如果ANSOFT的技術不好,肯定會被更新,更優越的技術取代,而且,ANSYS也是眼里容不得沙子的家伙,不可能放著ANSOFT垃圾網格不管,可是,既然ANSOFT直到現在還沒有改進它的網格技術,那么只有一種可能,它的網格技術是最好的。

寫在文末:

不管你是不是第一次使用MAXWELL,軟件的好壞不是掛在嘴上的。與其抱怨軟件的無能,不如另辟蹊徑提升自己才是正經!!
