【技術篇】直流無刷電機內磁場Maxwell計算實例

建 模

Project > Insert Maxwell 3D Design

File>Save as> Master_Slave

將設計名由Maxwell3DDesign1改為Full_Model_1

選擇求解器類型:Maxwell > Solution Type> Magnetostatic 創建電機模型

調用模型庫中的現有模型

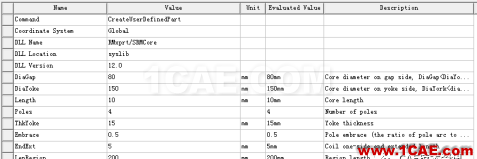

Draw > User Defined Primitive > Syslib > Rmxprt > SRMCore 電機的參數設計如下:

將模型名由SRMCore1改為Stator

將材料改為鎳

分離模型

全選所有模型Ctrl+A

Modeler > Boolean > Separate Bodies

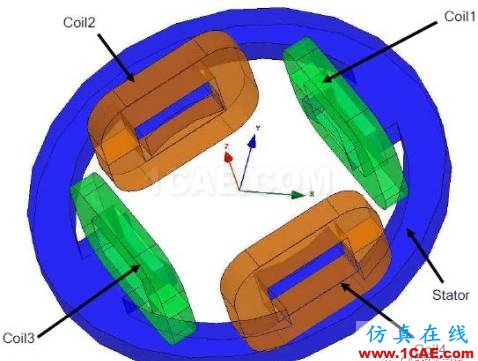

將線圈重命名為按逆時針順序改為Coil1,Coil2, Coil3,Coil4

創建線圈的電流加載面

選中4個線圈,得到線圈截面

Modeler > Surface > Section > XY Plane

分離線圈截面

Modeler > Boolean > Separate Bodies

刪除多余的截面

Del

設 置 激 勵 電 流

選中所有截面

Maxwell > Excitations > Assign > Current

Value :100 Amps

Type: Stranded

創建計算區域(Region)

Draw > Region

Padding Percentage:10%

設置自適應計算參數

Maxwell 3D > Analysis Setup > Add Solution Setup

最大迭代次數: Maximum number of passes : 15 誤差要求: Percent Error: 1%

每次迭代加密剖分單元比例: Refinement per Pass : 30%

Check & Run

Check & Run

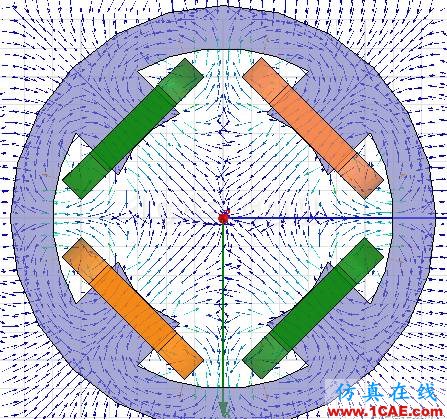

查 看 結 果

Planes > Global: XY

Field Overlays > Fields > H > H_Vector >Done

在Project manager欄下,選中Full_Model_1 > Copy > Paste 得到原設計的copy,重命名為Full_Model_2

Ctrl+A,選中所有模型

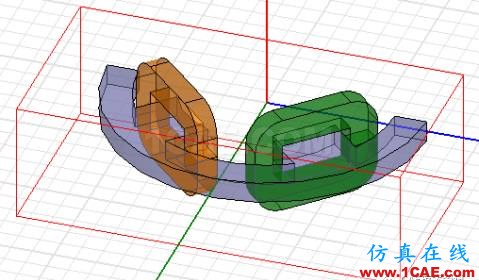

Modeler > Boolean > Split

Split Plane > YZ

Keep Fragments > Positive Side

Split Objects > Split entire selection

Modeler > Boolean > Split Split Plane > XZ

Keep Fragments > Positive Side

Split Objects > Split entire selection

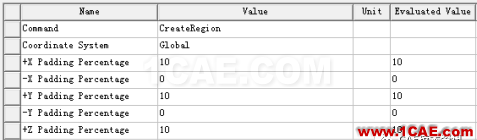

修改Region區域

旋轉模型,使XZ面朝外

按F鍵,將體選擇改為面選擇 選中XZ面

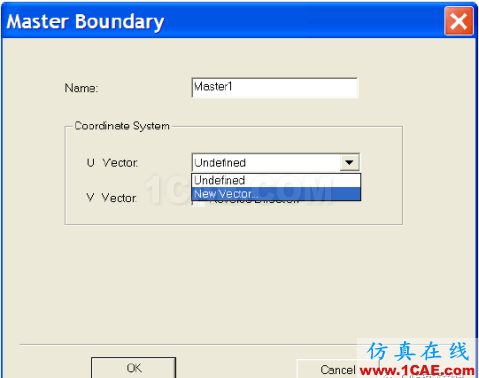

Assign Boundary > Master

選擇New Vector

沿著Z軸正方向設置U Vector向量 起點(0,0,-20)

終點(0,0,20)

形成Master1面如下:

旋轉模型,使YZ面朝外 選中YZ面

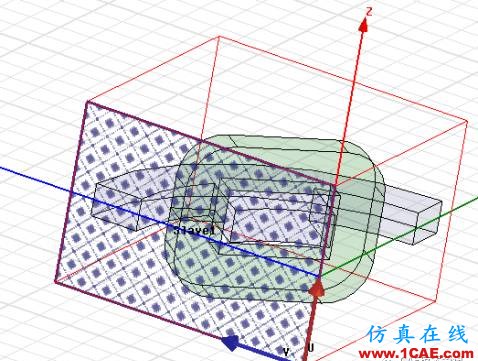

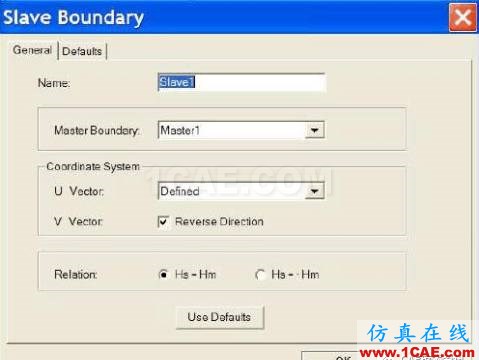

Assign Boundary > Slave

得到下圖

Check & Run

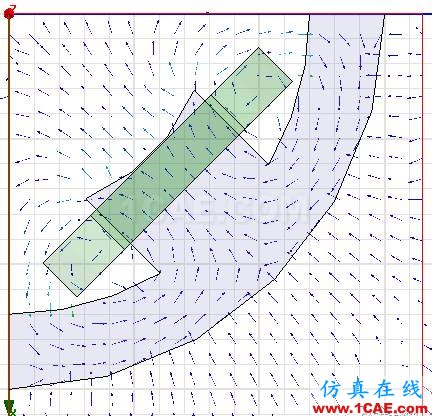

查看結果

Planes > Global: XY

Field Overlays > Fields > H > H_Vector >Done
