一、安裝
不要采用中文文件夾。
二、Maxwell環境內建模
1、在Maxwell環境內只能畫直線、圓弧、圓等簡單形狀。

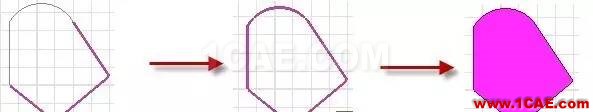

2、由線構造面
(1)構成面域的多個線段須閉合,形成面域的邊界
閉合邊界
(2)如果該閉合邊界的線段是由多個線段組成,則須線合并成一體,然后轉換成面域。
合并成一體:選中所有線段—Modeler—Boolean—Unite
轉換成面域:選中所有線段—Modeler—Surface—Cover Lines
三、AutoCAD建模后導入Maxwell
1、在AutoCAD建模時,定轉子圓心應取(0,0)點。如果模型不在(0,0)點,應采用帶基點復制的方法,將模型的圓心移至(0,0)。
2、各個面域須自行封閉。
3、模型轉換成面域。建模時,須保證構成面域的邊界是可靠連接的。然后
繪圖à面域,選擇模型,按回車鍵,將所繪制的模型轉換成面域。
轉換成面域后,可以通過鼠標移動,刪除、Undo,來檢查模型的正確性。
4、輸出.sat格式模型文件
文件à輸出,選擇ACIS(*.sat)文件類型,取合適的文件名,點擊“保存”,框選要輸出的模型,回車。此時.sat文件已經保存,可以在相應文件夾找到.sat文件。
5、將.sat模型導入Maxwell
Modeler—Import,找到已輸出的.sat文件,點擊“打開”,則可輸入有限元模型。

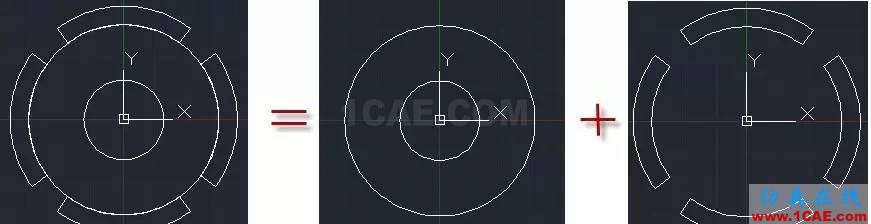

6、有限元模型可以一次性建模輸入,也可以將各零件分別建模、轉換.sat、分別輸入。
四、Maxwell前處理及求解設置

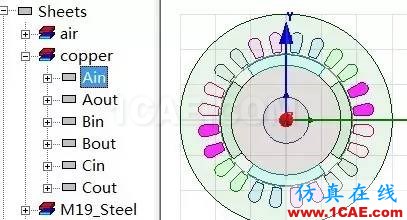

1、選擇模型的每一面域,修改其名稱和顏色。

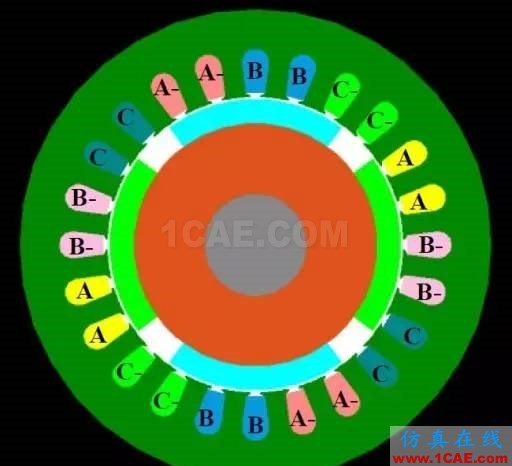

首先需正確對繞組分相
2、將屬于同一類的面域合并,以便施加勵磁、材料,提高工作效率。
按住Ctrl鍵,選中需要合并的各個面域,Modeler—Boolean—Unite
3、建立磁鋼、沖片等材料。
(1)準備磁鋼材料的Br、Hc,沖片材料的B-H曲線。
B-H曲線宜用記事本等編輯器,按要求的格式,輸入磁化曲線數據,保存為.bh后綴名文件。磁化曲線格式為:
(2)鼠標右鍵點擊Materials,選擇Edit Library…打開材料庫
A、添加B-H磁化曲線
在打開的材料窗體,點擊AddMaterial…添加材料
在相對磁導率類型下拉列表選擇“Nonlinear”,使得Value出現“B-H Curve…”按鈕
點擊按鈕進入B-H曲線輸入窗體。點擊“Import Dataset…”查找并打開.bh曲線,觀察曲線如果沒有問題,則“OK”確定。取合適的材料名稱,點擊“Validate Material”驗證,“OK”保存,完成沖片材料的建立。
B、添加磁鋼材料
對釹鐵硼和鐵氧體之類磁鋼,由于退磁曲線線性,只需要Br、Hc即可。
在材料庫窗體選擇一現有的磁鋼材料,點擊“Clone Material(s)”復制新磁鋼。在打開的磁鋼屬性窗體,點擊窗體下方“Calculate Properties for:”,選擇Permanent Magnet…,
在磁鋼屬性窗體輸入正確的Br、Hc,注意Hc為負值,正確的Br、Hc應使得相對磁導率Mu為1左右。
a、 如果采用徑向充磁
應選擇圓柱坐標系,對磁鋼N極使R為1,S極使R為-1。N、S極磁鋼分別用不同的名稱保存,例如保存N后,再Clone出S。
b、 如果采用平行充磁
N、S磁鋼的磁化方向可以通過局部坐標系設置,因此只需在直角坐標系保存一種材料。
4、施加材料
分別選擇區域,按鼠標右鍵,在彈出的菜單選擇Assign Material…,施加相應的材料。
5、施加邊界條件
為選擇擬施加邊界條件的線段,應打開選擇模式:
鼠標放置在上方工具欄,按鼠標右鍵,在彈出的菜單列表點擊“2D Modeler Selection Mode”,將選擇模式放置到上方工具欄
點擊Object,在下拉列表選擇Edge,將選擇模式切換為“邊”,從而可以選擇要施加邊界條件的邊。按鼠標右鍵,在彈出的菜單選Assign BoundaryàVector Potential,施加為第一類邊界條件,A=0。
6、施加激磁
選擇要施加激磁的繞組面域à按鼠標右鍵,在彈出的菜單選AssignExcitation—Current,施加激磁。輸入所選繞組面域的總安匝數(設本案例為靜磁場),更改激磁的Name,注意電流方向。電流方向可以由正負值確定,也可以由電流參考方向決定。
7、設置求解參數
A、設置轉矩計算
選擇要計算轉矩的轉子各面域,在工程樹鼠標右鍵點擊Parameters—Assign—Torque…,設置。
B、設置電感計算

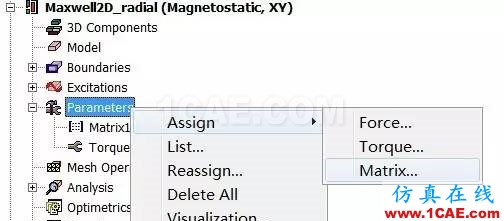

在工程樹鼠標右鍵點擊Parameters—Assign—Matrix…,設置。每個線圈由一進一出構成。
8、設置剖分參數
選擇要設置剖分參數的面域,類似上述方法進行設置。
9、設置求解參數
選擇Analysis,按鼠標右鍵,Add Solution Setup…,新建一求解,并修改求解的收斂誤差。
10、求解
選擇所建的求解設置,按鼠標右鍵,Analyze求解
五、Maxwell后處理
……
六、提高
……
