【ANSYS使用技巧】Maxwell參數化功能在建模時的技巧演示

很多高手都知道Maxwell的參數化功能可以應用于邊界條件以及部件運動的定義,其實參數化功能同樣適用于Maxwell內部的建模過程。這里為什么強調是Maxwell的內部建模過程呢?因為如果是導入的其它CAD軟件所建立的模型的話,在Maxwell中是很難再自定義零件特征的。所以一定是要用Maxwell內部自帶的建模功能來實現參數化效果。

今天就借屏蔽板的靜電場分析來詳細介紹一下Maxwell參數化功能在建模時的使用技巧。大家都知道屏蔽板的用途是保護電力設備中重要的元器件,在穩定設備整體或者局部場強時有著重要的作用。而屏蔽板本身的倒角曲率很大程度上決定了其性能,一般的設計理念是盡量增大倒角的數值,使得在施加電壓一定的情況下,屏蔽板表面的電場值盡可能的小。如果巧用參數化功能來建模,一次分析就能完成若干個任務,快速找到尺寸設計上的臨界值,大大提升工作效率。

第1步:建立box模型

在Maxwell的菜單中選擇Draw>Box來建立一個長方體模型,模型的長寬厚分別為1000mm, 300mm, 50mm。

第2步:建立四個常數倒角

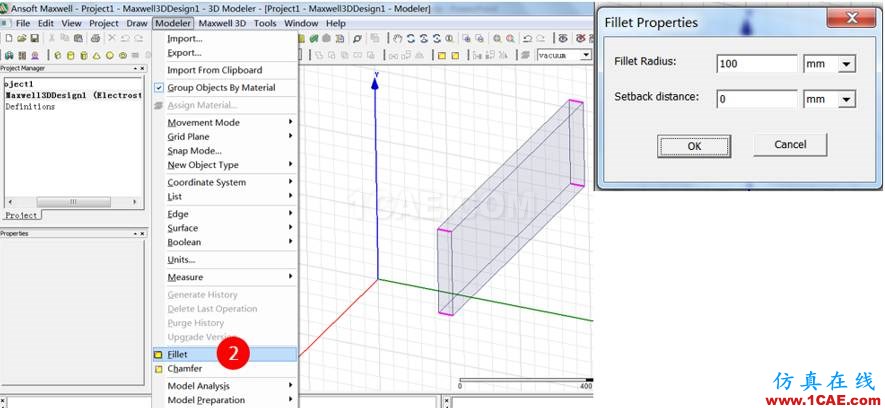

在主界面空白處點擊鼠標右鍵,在右鍵菜單中選擇“Select Edges”,將選擇模式轉化成可以選邊線的狀態。選擇如圖所示四個厚度方向的邊,之后在菜單中選擇Modeler>Fillet,在彈出的對話框中輸入100(mm)。

第3步:建立一側的參數化倒角

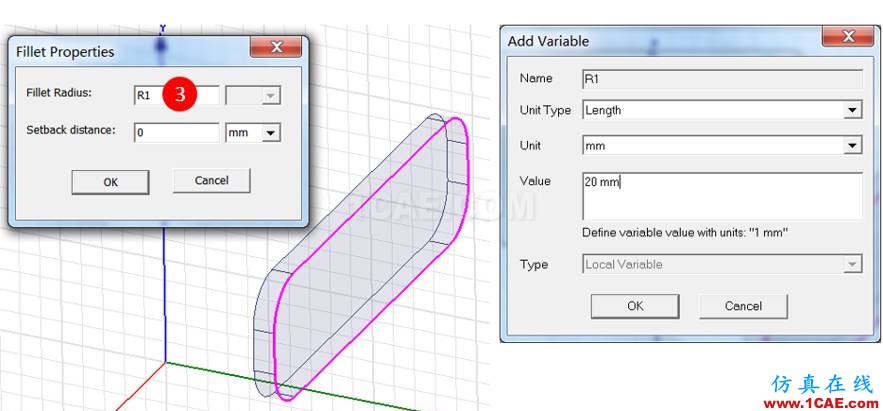

使用同樣的方法,選擇如圖所示的閉環邊線,但是在定義倒角時候不是輸入具體的數值,而是輸入“R1”建立一個新的變量(因為“R”是Maxwell內部保留的參數名,所以無法直接使用)?！癆dd Variable”對話框會自動彈出詢問變量的類型、單位和初始值,這里我們?nèi)鐖D填寫即可。之后點擊“OK”關閉對話框。

第4步:建立另一側的參數化倒角

這里需要注意的是,因為一側已經建立的倒角為“R1”,而屏蔽板的厚度為50mm,所以另一側的倒角半徑可以設置成諸如“50mm-R1”的形式。這樣的組合可使屏蔽板在厚度方向上形成不含直線部分的全倒角形式,而且也符合幾何學的邏輯,不至于在分析時報錯。當然也可以設置成諸如“40mm-R1”的形式,這樣在厚度方向上將形成“倒角-直線-倒角”的形式,不會造成尖點的出現,也就避免了尖點上的電場集中。但是在設置變量變化范圍的時候,需要注意不要出現負值倒角的情況。

第5步:參數化掃描分析設置

在Maxwell的Project Manager樹狀菜單中右鍵點擊Optimetrics項,在彈出的菜單中依次選擇Add>Parametric,此時彈出“Setup Sweep Analysis”對話框,點擊對話框上的“Add”按鈕添加掃描功能,這里R1的初始值為20mm,最終值為40mm,變化步長為5mm。之后,一定要點擊“Add >>”這個按鈕來完成定義。

第6步:參數掃描設置的確認和其它設置

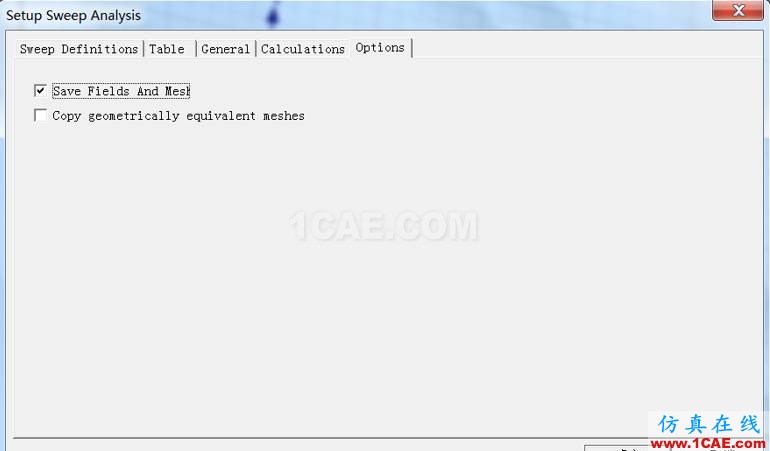

我們可以在“Setup Sweep Analysis”對話框的“Table”選項卡中確認參數化掃描過程中所有要經歷的數值。然后在“Options”選項卡中,勾選“Save Fields And Mesh”,這樣產生的結果文件雖然體積較大,但是方便后處理時的分析結果查看以及截圖等。

第7步:運行分析

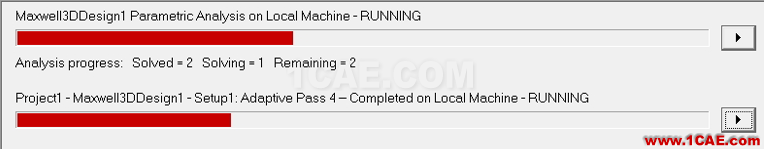

運行分析后,Maxwell會提示參數化掃描分析的進程,方便用戶掌握進度和報錯情況。

第8步:后處理

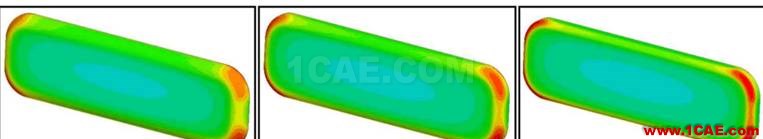

后處理中截取的圖片是不同倒角時的電場分布情況,可以明顯看出隨著倒角值的增加(從右至左的順序),相應一側的電場強度有明顯的下降趨勢。借助Maxwell的參數化掃描分析功能,用戶的操作時間可以大大縮減。同樣的分析如果分別建模、設置、運行的話耗時將非常可觀。
