為了降低齒槽轉矩,很多電機不得已采用斜槽,斜極的方法。
而對于有限元仿真來說,斜槽電機將不在符合軸對稱特性,傳統的2D仿真將不在合適,而3D仿真又很浪費計算機資源和設計成本,而且3D的剖分控制不當將帶來難以接受的工程誤差,一種2D分段等效方法應運而生。
工程描述:
工程描述:
斜槽鑄鋁閉口轉子
2D分段等效

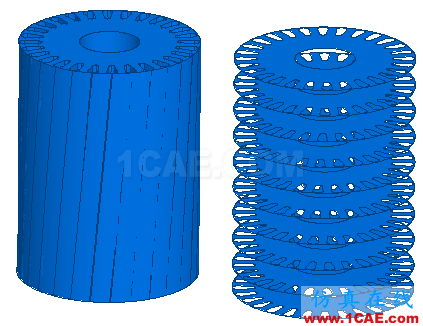

3D模型分別截取一個截面,對每個截面進行2D仿真,軸向長度設置為分段軸向長度,那么就可以把3D模型通過多個不同轉子初始角度的2D等效仿真出來,對多個2D結果進行處理還原出3D結果來。等效效果如下圖
