ANSYS：多物理仿真在電力變壓器設計中的應用

2016-10-19 by:CAE仿真在線來源:互聯網

在電力變壓器設計制造領域,由于工程時間節點要求和下一代電力變壓器的設計復雜性,工程師面臨著巨大的挑戰?；趥鹘y(tǒng)的設計標準和設計思路,許多復雜的設計問題將難以得到解決。賓夕法尼亞變壓器公司(PTTI) 開發了一套基于多物理域仿真分析驅動產品設計的新方法,這種新的設計方法涵蓋多物理域仿真分析,工程設計標準建立以及設計流程管理,最終實現變壓器的優化設計。這種基于多物理域仿真分析的設計方法使用ANSYS 軟件平臺,利用ANSYS 軟件平臺能夠有效評估產品的多物理域性能,校核前期設計,仿真分析樣機在不同工況下的運行性能。針對電力變壓器設計問題,ANSYS 軟件平臺能夠幫助工程師優化設計變壓器鐵芯,繞組,散熱機殼及其它部件,最終達到在滿足設計要求的情況下,有效減小變壓器的外形尺寸和降低制造成本,保證經過優化設計后的變壓器能夠承受電網浪涌沖擊,短路以及高溫,同時降低變壓器的工作噪聲。

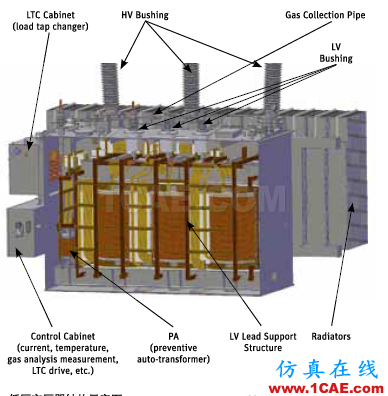

PTTI 公司的產品種類齊全覆蓋面廣,主要產品包括單相,三相電力變壓器、專用電壓整流器,民用供電、市政供電以及工業領域供電設備。PTTI 公司將變壓器作為電磁場多物理域分析的核心部件,因此如何有效仿真分析變壓器的電磁場分布情況就顯得尤為重要;其次,如何有效仿真分析電磁場的分布情況對變壓器的受力以及損耗分布的影響也同樣重要。上述問題需要結合考慮變壓器在實際制造中潛在的不確定因素,例如,短路、光照、振動、噪聲、空載或負載情況下的溫升等等。上述問題如果不加考慮將會嚴重影響變壓器的使用壽命,更嚴重的是可能會對用戶造成數百萬美元的損失。

仿真系統幫助工程師來優化相關設計,如鐵芯、繞組、機殼以及其他部件,以確保成品在尺寸、成本等方面符合設計要求

電磁場仿真

首先將AutoCAD 中創建的幾何模型導入到ANSYSWorkbench 環境中進行前處理;然后工程師可以參照標準測試數據或者IEEE 標準創建相關仿真參數。在實際生產之前,PTTI 工程師將ANSYS 軟件平臺作為唯一的仿真工具精確仿真分析變壓器在各種工況下的運行性能。具體來說,利用ANSYS的低頻電磁場仿真軟件Maxwell,工程師可以為變壓器的主要部件設置對應材料,例如,繞組材料、絕緣材料以及變壓器油的種類等等。激勵和邊界條件主要由給定電壓條件下的電場分布對絕緣系統的影響來確定。模型結構參數和相關激勵通常定義為可變參數用于后期的參數化、優化掃描,在指定仿真精度的前提下,仿真過程可以自動進行,例如前期模型的網格自適應剖分。

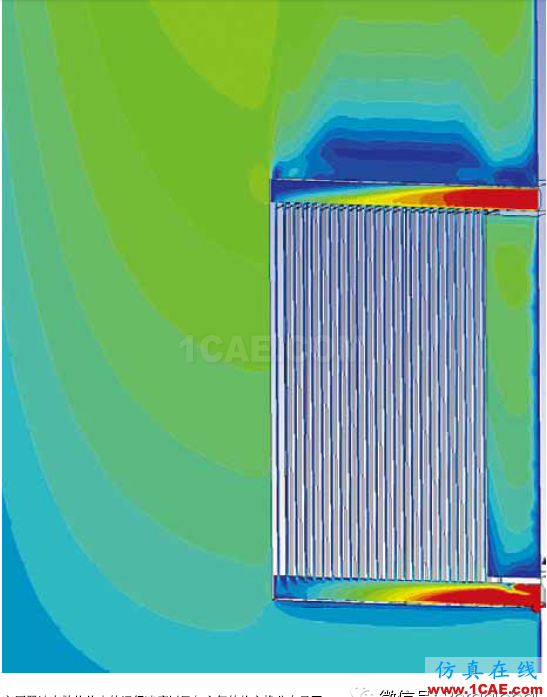

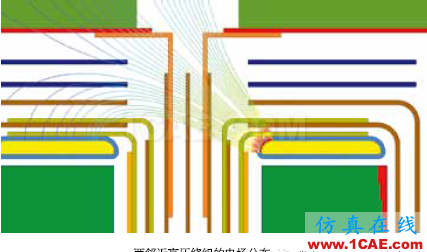

經過后處理,工程師可以觀測變壓器在不同輸入條件下的電磁場分布情況。例如,可以通過觀測磁力線的分布情況來間接判變壓器油在不同壓力情況下對絕緣系統的影響,估算變壓器的安全工作系數,校核設計指標;在變壓器實際生產以前,工程師可以通過為模型添加不同的激勵源來模擬變壓器在不同工況下的運行情況。例如,在保證變壓器絕緣系統安全系數的情況下,如何有效降低導線的絕緣層厚度與繞組層間絕緣厚度。上述材料在變壓器的制造成本中占較高比重,因此通過這種方法PTTI 公司可以有效降低變壓器的制造成本。

以最近一次工程設計案例為例,PTTI 公司為一家客戶設計了一臺500kV 的變壓器樣機。在現有產品的基礎上,通過仿真分析和優化設計,將變壓器的長度減小了2 英尺,高度和寬度也減小了1.5 英尺。最終樣機的性能與競爭對手樣機的性能不相上下,但卻更加節省鋼材與變壓器油的用量。

減小變壓器繞組層間絕緣厚度可以有效降低制造成本,但是另一方面也減小了繞組與鐵芯的氣隙厚度,氣隙厚度的減小會造成變壓器鐵芯渦流損耗的上升。通過在變壓器的鐵芯和機殼之間添加雜散損耗屏蔽層,可以有效降低變壓器的渦流損耗。屏蔽層主要由層間絕緣的疊壓硅鋼片構成,屏蔽層可以有效降低雜散損耗對變壓器機殼和變壓器中低碳鋼材料的影響。通過這種方法可以有效地將整個變壓器的渦流損耗控制在低碳鋼的渦流損耗水平,同時可以保證變壓器的鐵芯層間絕緣厚度減小。

實際計算低碳鋼的損耗分布是非常困難的,因?yàn)楫?dāng)變壓器工作頻率在60Hz 的時候,磁場主要分布在變壓器鐵芯表面而不是穿透鐵芯。

當變壓器內部有多個不規則形狀的低碳鋼材料部件,或者高損耗密度材料部件相互接觸時,精確的建立樣機的模型將會非常困難。PTTI 公司通過專用的模型建立方法創建了樣機的幾何模型,然后導入Maxwell 中進行仿真分析。經過仿真分析,有限元模型的網格節點數接近500 萬單元,在保證計算精度的情況下,它的網格節點數僅相當于一臺中等功率,或者稍大功率變壓器的網格節點數,大大的節省了計算資源。

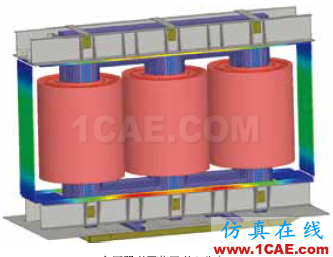

用價格相對便宜的低碳鋼材料作為變壓器的部件,容易受到雜散磁場的影響而發熱,必須在它的外部添加用硅鋼片材料包裹的雜散損耗屏蔽層,原理與在變壓器核心外部添加變壓器機殼類似。后期,工程師可以通過優化設計,在保證雜散磁場被有效屏蔽的情況下,將屏蔽層的厚度做到最小。

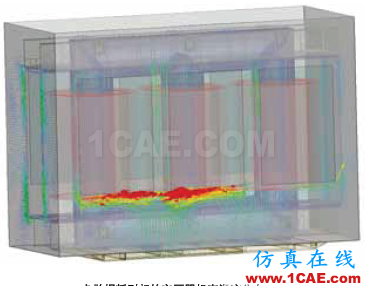

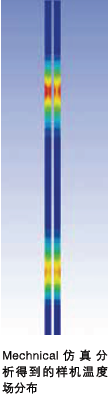

變壓器整機外部需要安裝GICs 單元,通過仿真分析可以觀察變壓器機殼以及機芯內部鐵磁材料的渦流幅值與分布情況,GICs 能夠感應周圍環境的變化,甚至是地磁場的微弱變化,然后在其繞組內部產生低頻感應渦流。通過仿真分析和優化設計,可以有效降低變壓器中鐵磁部件過熱的風險;同時可以保證變壓器內部不會產生有害氣體。PTTI 工程師通過仿真分析研究了許多以前難以分析的問題,例如,鐵芯內部、端壓板、磁屏蔽層以及鎖緊機構的局部過熱。設計部門通過將Maxwell 仿真分析得到的損耗分布直接映射到Mechnical 中以得到樣機的熱網絡模型,然后通過Mechnical 可以計算樣機在任意節點的溫度變化情況。

PTTI 工程師將仿真數據和試驗數據進行了對比,對比結果表明,在網格節點達到百萬級的情況下,變壓器仿真渦流損耗與實測雜散損耗僅有5%~8% 的誤差;端部,鎖緊機構以及鐵芯內部的仿真溫度與實測溫度也僅有4% 的誤差。

結構仿真

ANSYS 的結構仿真軟件Mechnical 可以仿真分析變壓器或者斷路器在不同受力情況下的形變,例如整機拉力試驗,繞組短路磁拉力,變壓器鐵芯與機殼之間的振動等等。

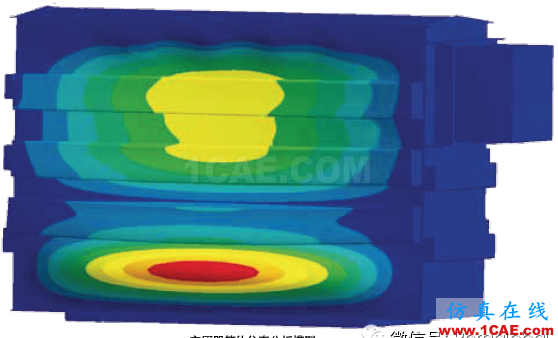

舉例來說,在居民區,用戶通常都會要求變壓器的工作噪聲要盡可能的小。變壓器的噪聲主要是由繞組絕緣層與繞組鐵芯,以及其它結構部件之間的洛倫磁力相互作用引起的振動產生。這種振動通過變壓器油傳導到變壓器機殼,最終造成變壓器產生噪聲。因此,當工程師設計變壓器的時候,分析和研究變壓器鐵芯、機殼以及其它結構部件的振動情況就顯得尤為重要。

鐵芯的振動頻率主要包括120Hz 基波和其它高次諧波,而繞組的振動頻率主要為120Hz 基波,如何有效避免鐵芯、繞組以及其它部件與變壓器本身可能發生的共振就成為工程師需要關注的主要問題。經過測試后,我們可以通過移動或者增加變壓器的結構件來改變變壓器的固有頻率,以此達到消除變壓器噪聲的目的。

實際應用中,許多客戶要求對變壓器和斷路器依據IEEE 標準進行噪聲分析。PTTI 工程師通過仿真分析可以得到樣機的噪聲在x,y,z 三個方向的頻域特性,然后依據SRSS 算法對樣機的噪聲情況進行實時仿真分析。

流體仿真

近期PTTI 公司購買了ANSYS 公司的Fluent 計算流體動力學(CFD) 軟件包,對于結構尺寸較大的模型,允許8CPU并行求解。流體仿真團隊利用Fluent 軟件準確的仿真分析了變壓器油在變壓器與散熱片內的運行情況,最終改進了冷卻系統的結構,降低了冷卻系統的制造成本。

利用ANSYS 軟件平臺,PTTI 工程師完成了大量富有挑戰性的變壓器開發工作。PTTI 工程師改變了傳統的變壓器設計流程,變壓器的設計流程通過集成化的設計平臺ANSYS 得以完美實現,整個流程體現著完美的工業藝術氣息。工程師通過使用多物理域協同仿真分析建模極大地提高了仿真分析的準確度,最終使得PTTI 公司在產品正式投放市場以前就能夠掌握產品的大量運行性能信息。
