Ansys電磁產品分析對比

2016-10-19 by:CAE仿真在線來源:互聯網

前言:

ANSYS擁有眾多的電磁仿真產品,這些產品彼此間的差異和具體應用你都清楚嗎?今天,我們就來聊一聊ANSYS的電磁產品差異和應用。

ANSYS電磁產品領域

ANSYS電磁產品解決方案可以全面覆蓋IC-->Package-->PCB-->結構-->系統的各個方面,用戶可以通過不同的產品組合方案提取各種電路和電磁場的等效參數和模型,然后通過Designer或Simplorer集成管理平臺進行整合。

電路仿真工具:

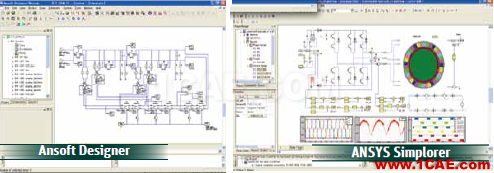

Simplorer:電力電子和機電系統仿真設計工具,適用于復雜的系統級電路仿真模擬,主要應用是電力電子、開關電源、電機和機電控制系統設計仿真。在電磁兼容設計中常用于分析傳導干擾問題。
Designer:高速電路仿真設計平臺,集成了電路仿真工具Nexxim,常用于與SIwave配合做高速電路仿真分析。2014版本以后拆分成DesignerSI和DesignerRF,分別集成到了SIwave和HFSS里面。DesignerSI在電磁兼容設計中常用于分析輻射干擾問題,DesignerRF主要用于射頻微波電路設計分析。

三維電磁場工具:

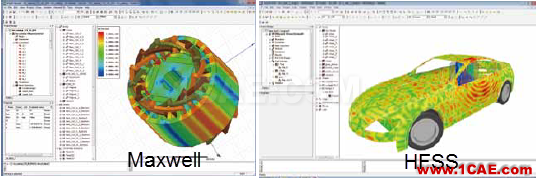

Maxwell:對Maxwell方程進行求解,主要應用于中低頻三維電磁場分析。常用于電機、作動器、變壓器、電感、磁性傳感器等低頻電磁場分析,能夠自動計算電磁力、力矩、電感、電容等設計參數。一般來講,如果電磁場問題主要關注的是功率傳輸,則都可以用Maxwell。此外,Maxwell還可以分析運動的電磁場問題,如高速旋轉電機的電磁場仿真。
HFSS:對Maxwell方程進行求解,是業界標桿的三維全波電磁場結構仿真器,常用于天線、微波器件和電磁兼容的高頻電磁場分析設計。一般來講,如果電磁場關注的是信號傳輸,則原則上都用HFSS來進行仿真分析。此外,HFSS是靜態求解器,不能對運動物體進行電磁場仿真分析。

板級參數提取工具:

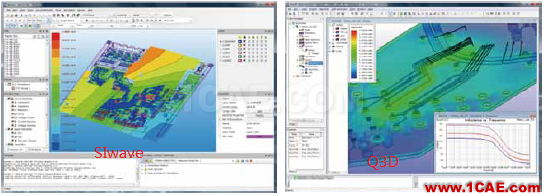

SIwave:全波電磁場2.5D電路板級分析工具,對Maxwell方程進行求解,它在分析Trace時采用的是MOM算法,在分析Plane時采用的是FEM算法。SIwave可以分析各種電路板級的SI和PI還有EMI問題。因為SIwave是基于層疊結構的仿真工具,它只能用于有比較完整參考面的結構電磁場性能分析,如果分析對象沒有比較完整的參考面,那么就需要借用HFSS來分析電磁場性能。通過與Ansys的Apache RedHawk芯片低功耗設計工具,可以實現PCB+BGA的協同分析。
Q3D:準靜態三維電場分析和RLC參數提取器,主要算法是FMM和MOM混合算法,對電壓和電流方程進行求解。主要用于提取電路RLC等效模型,它的DC求解器采用的是FEM算法,AC和電容求解器采用的是BEM算法。它適用于電路尺寸小于信號波長的1/10的應用場景,當電路尺寸大于信號波長的1/10時就需要使用SIwave來提取電路寄生參數。Q3D被廣泛應用于封裝設計、觸控電容屏設計和傳導干擾分析等方面。
