用ANSYS電磁仿真方案應對復雜產品設計挑戰

2016-09-22 by:CAE仿真在線來源:互聯網

在工程仿真領域,安世亞太在2015年除了持續發力結構仿真、流體仿真業務外,還將全面開展對ANSYS電磁軟件的推廣、技術支持及服務,以多年積累的仿真應用經驗,為用戶提供專業的解決方案、仿真咨詢等服務,幫助用戶解決復雜產品的設計難題。

現如今,產品開發的智能化趨勢讓產品擁有了更先進的功能,同時也大大增加了產品設計的復雜性。企業對基于模型的系統工程實踐、完整的系統仿真技術、以及更大規模的多物理場仿真需求更加迫切。

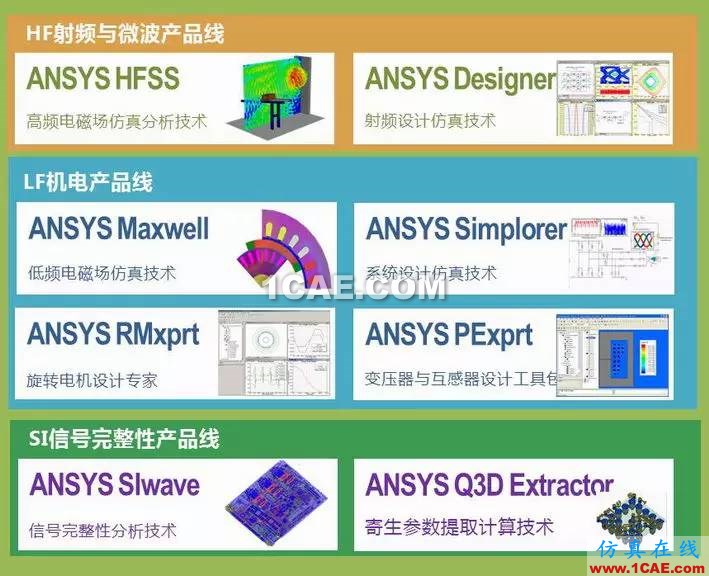

ANSYS電磁仿真軟件具有完整的電磁分析技術、獨特的耦合場分析、及系統級仿真等卓越的技術優勢,可以有效幫助用戶提高產品設計效率和性能,從容應對產品復雜設計的挑戰。并且,最近發布的ANSYS16.0新品在電磁仿真領域也實現了重要的技術改進,完善了ANSYS整個電磁產品組合。

ANSYS HFSS高頻電磁場仿真分析技術

ANSYS HFSS是行業標準的電磁仿真工具,特別針對射頻、微波以及信號完整性設計,是分析任何基于電磁場、電流或電壓工作物理結構的絕佳工具。

作為基于頻域有限元技術的三維全波電磁場求解器,HFSS可提取散射參數,顯示三維電磁場圖,生成遠場輻射方向圖,提供ANSYS的全波SPICE模型,該模型可用在ANSYSDesigner和其他信號完整性分析工具中。HFSS是ANSYS求解多物理場問題不可分割的組成部分,與ANSYS Workbench平臺集成可提供基于HFSS仿真結果輸入條件的熱和流體分析。

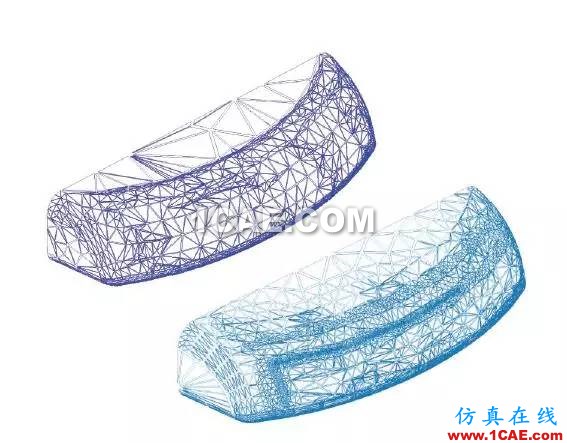

智能手機的共形天線初始網格(上圖)和自適應網格(下圖),展示了HFSS的自動自適應網格細化技術

ANSYS Designer RF射頻設計仿真技術

ANSYS Designer RFTM為射頻集成電路、單片微波集成電路、片上系統設計提供了理想的環境。該軟件具有最先進的諧波平衡求解器;具有在用戶界面中直接使用ANSYS HFSSTM或ANSYS Planar EM的功能。

DesignerRF中的“按需求解器”功能將精確的電磁分析與系統和電路仿真集成在Designer RF用戶界面中,您可任意使用HFSS、Planar EM或者等效電路模型完成電路元件的電磁仿真。您還可直接將電磁場分析的部件添加到射頻或微波電路中,在混合電路電磁求解器中仿真最終完整的電路。

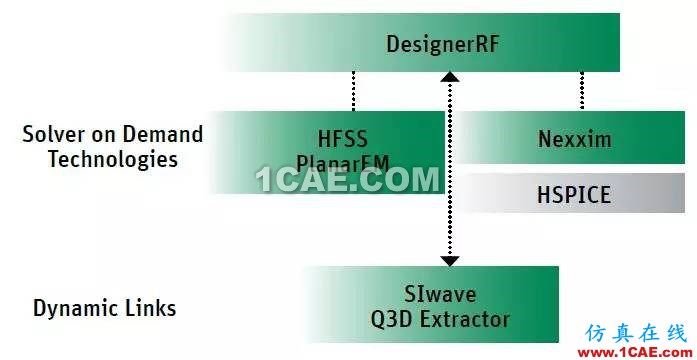

DesignerRF可集成各種基于物理場和電路的解決方案,實現更大系統層面的仿真。

ANSYS Maxwell低頻電磁場仿真技術

Maxwell包含二維和三維的瞬態磁場、交流電磁場、靜磁場、靜電場、直流傳導場和瞬態電場求解器,能準確地計算力、轉矩、電容、電感、電阻和阻抗等參數,并且能自動生成非線性等效電路和狀態空間模型,用于進一步控制電路和系統仿真。

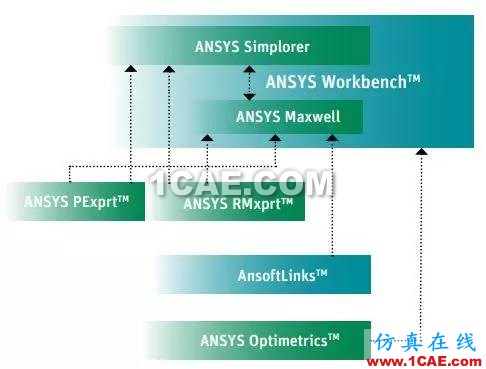

Maxwell 精確的場計算結合電路、系統和多物理域仿真產生杠桿效率

Maxwell和ANSYS RMxprt組合,能創建最佳電機設計流程。Maxwell與ANSYS仿真工具耦合,集成高性能計算,可快速實現魯棒性設計。

ANSYS Siwave信號完整性分析技術

SIwave用于PCB單板和IC封裝,幫助工程師進行從DC到10Gb/s以上的信號和電源完整性分析。SIwave可從 ECAD 版圖中直接提取信號網絡和電源分布網絡的頻域電路模型;使用全波電磁場算法對封裝—單板—封裝的完整設計路徑進行分析,充分考慮到經常被忽略的封裝和單板之間的耦合效應;利用 IC 晶片(Die)網絡建模器,對晶片上的硅效應進行建模,能夠更完整的分析整個通道。

ANSYS Simplorer系統設計仿真技術

ANSYS Simplorer是直觀易用、多物理域、多層次的系統仿真軟件,能夠幫助工程師實現復雜的高精度快速設計與仿真分析,包括電機、電磁、電源和其它機電一體化系統。工程師利用Simplorer軟件,能夠在設計早期發現產品的不足,而傳統的試制 – 測試方法或單點設計工具是難以做到的。

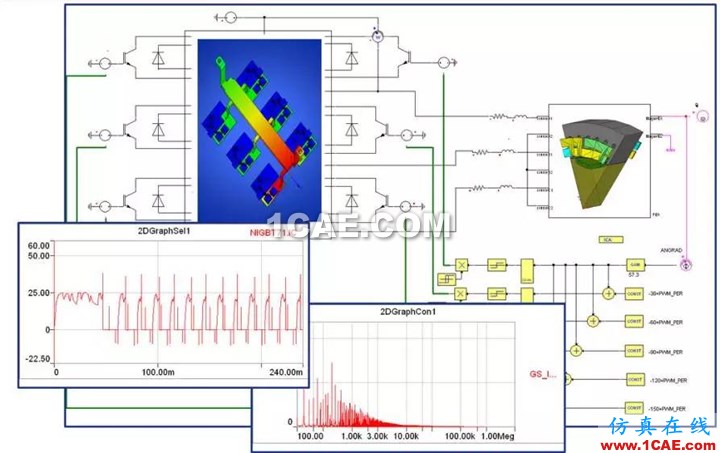

Simplorer與Maxwell對電機進行耦合分析

Simplorer具有無縫集成的多種系統級建模技術和建模語言,能夠在同一個原理圖中實現復雜系統設計,是高精度系統建模和仿真分析的理想工具。

ANSYS Q3D寄生參數提取計算技術

ANSYS Q3D Extractor可以設計用在高速電子設備上的先進電子封裝和連接器,或者設計用在電力分配、電力電子和電力傳動系統中的高功率匯流排和功率變化器件。作為一款優異的三維仿真工具,Q3D Extractor可計算任意載流結構的寄生參數,通過精確提取這些電氣參數,用戶能在生產前仿真和驗證產品的性能,減少設計時間和制作樣機的成本。

ANSYS Q3D無縫集成于ANSYS Workbench平臺,Q3D提取的DC損耗數據可直接用于熱性能分析,尤其適用于直流電源連接器以及母排的性能分析。

ANSYS RMxprt旋轉電機設計工具包

RMxprt是功能強大的旋轉電機專業設計軟件,能加快電機的設計和優化進程。通過RMxprt用戶能方便地建模、輸入材料、修改運行模式和驅動電路,快速地對成百上千種設計方案進行評估。同時,RMxprt還能自動生成Maxwell的2D、3D幾何模型,設置材料屬性、邊界條件、網格剖分等,用于精確電磁分析和優化設計;能自動輸出 Simplorer® 模型和控制電路,供控制系統仿真分析。

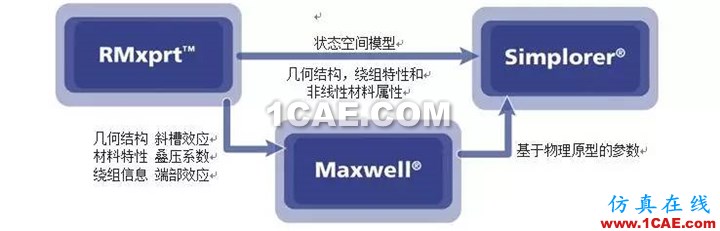

RMxprt是電機綜合設計流程的理想起點,RMxprt、Maxwell以及Simplorer一起,為電機及控制系統的設計和優化提供了一套高效、精確、有力的設計解決方案。

ANSYS PExprt變壓器與互感器設計工具包

ANSYS PExprt是集磁路法和電磁場有限元分析于一體的電力電子設計工具,從軟件自帶的變換器電氣參數、波形、數據庫取出需要的鐵心形狀、繞組材料,自動優選更合適的變壓器方案。

ANSYS PExprt將功率損耗和溫升等作為設計基準值,邊進行評價邊變更各種參數,從而優選最佳的部件設計方案。另外,PExprt無縫集成的電磁場有限元分析工具,可以反映更精確的詳細仿真結果。
