ANSYS低頻軟件常見問題與解答--第二波

2016-09-17  by:CAE仿真在線  來源:互聯網

1.  Maxwell相關

1.1.建模問題

1.1.1.如何快速調整視圖?

問題描述:旋轉坐標軸操作后,回不到原來的視圖

解決辦法:有兩個辦法

★  方法一

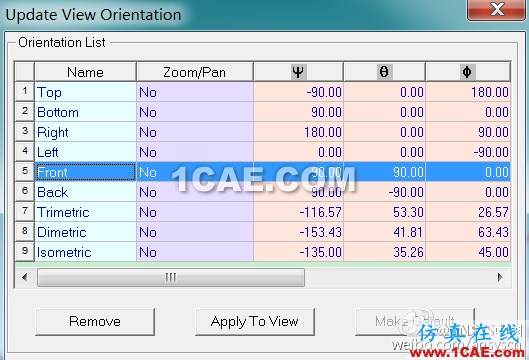

2 點擊菜單View>ModifyAttributes>Orientation List

2 在彈出的Update View Orientation窗口中,雙擊選擇需要的視圖



★  方法二

2 點擊菜單View>Rotate>RotateModel Center,或者點擊工具欄上的旋轉圖標

2 雙擊x、y、z軸,以調整相應的正視圖、測試圖或俯視圖

1.1.2.Maxwell如何實現多方向充磁?

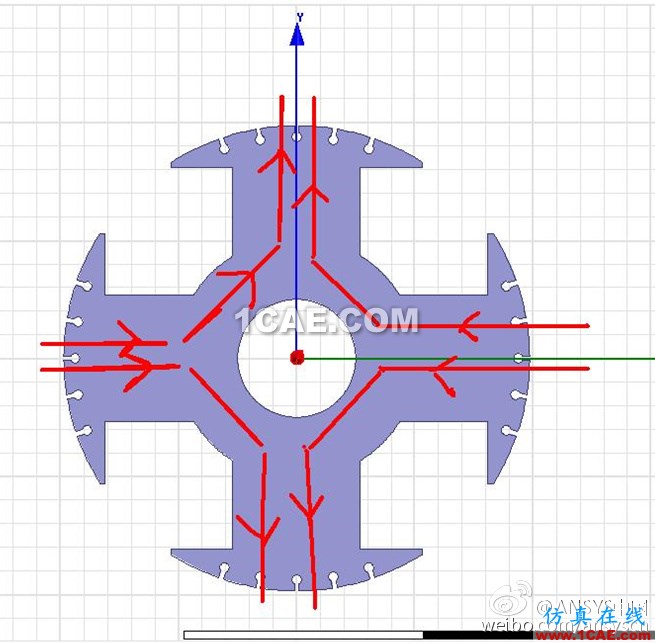

問題描述:圖中為電勵磁同步電機轉子沖片示意圖,紅線代表充磁方向,其中額部沿圓周方向充磁,磁極部分為圖示方向充磁。

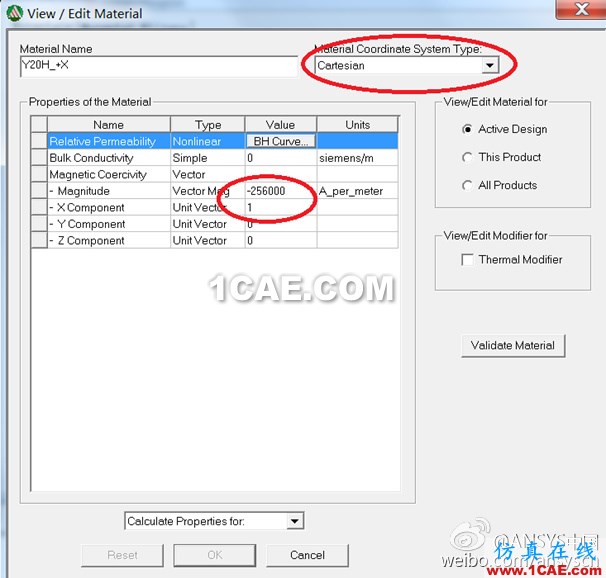

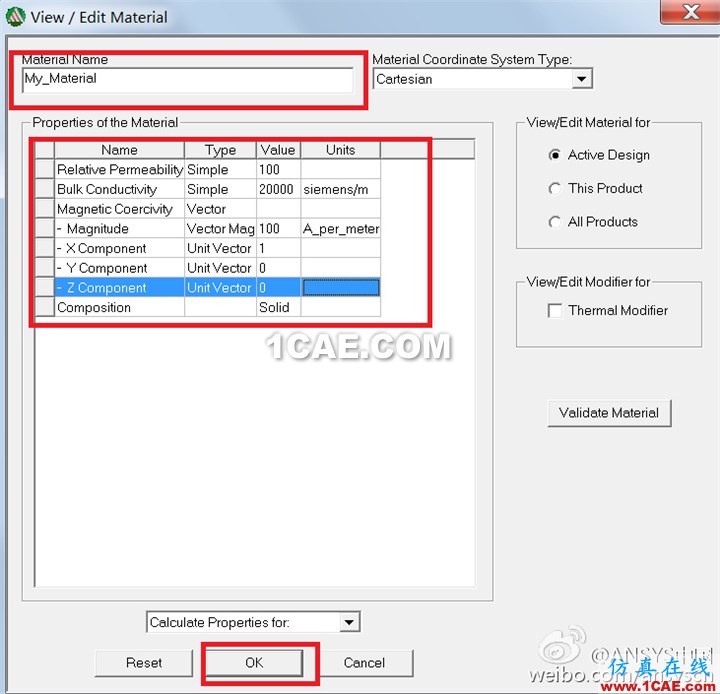

要統一定義充磁方向有難度,在邏輯上把轉子沖片分為8個部分(以類似的例子示例),不同部分賦予的材料名稱相同,但是充磁方向定義不同(以兩個不同的充磁方向?yàn)槔?。

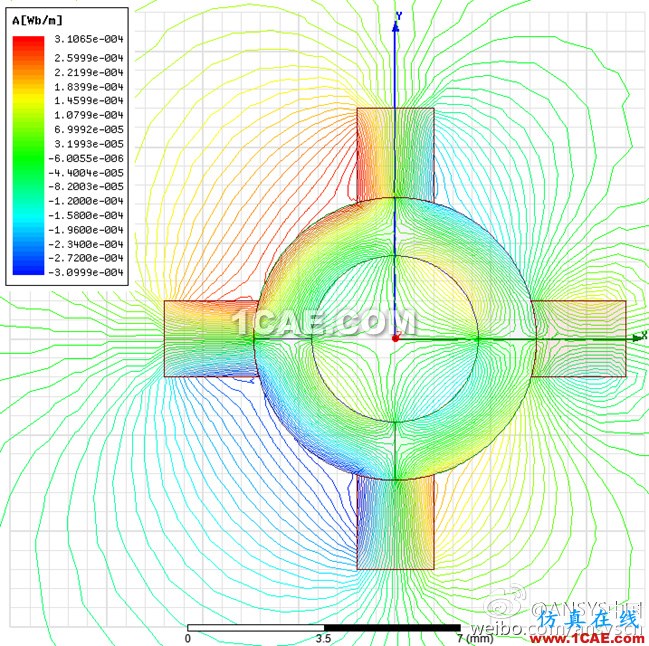

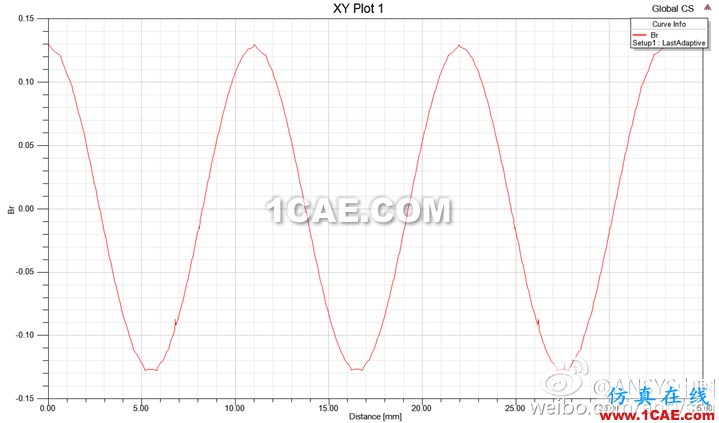

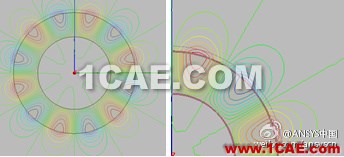

1.1.3.如何設置Halbach充磁方式?

打開永磁體材料編輯創建窗口

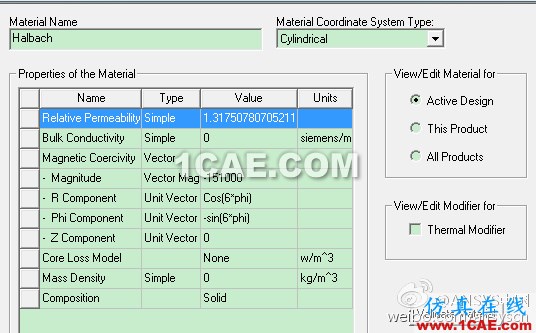

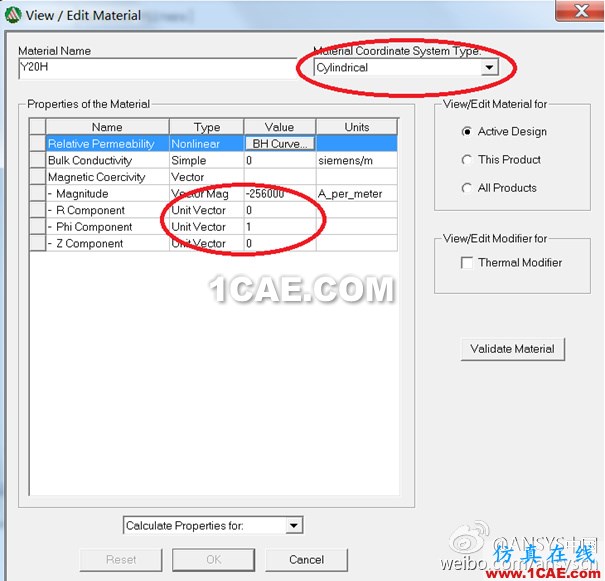

★  修改坐標系為Cylindrical,如1所示

★  修改材料屬性,如2所示,此處p為極對數

2 Unit Vector R:  COS(p*PHI)

2 Unit Vector Phi:  -SIN(p*PHI)







1.1.4.如何對磁滯材料建模?

方法一

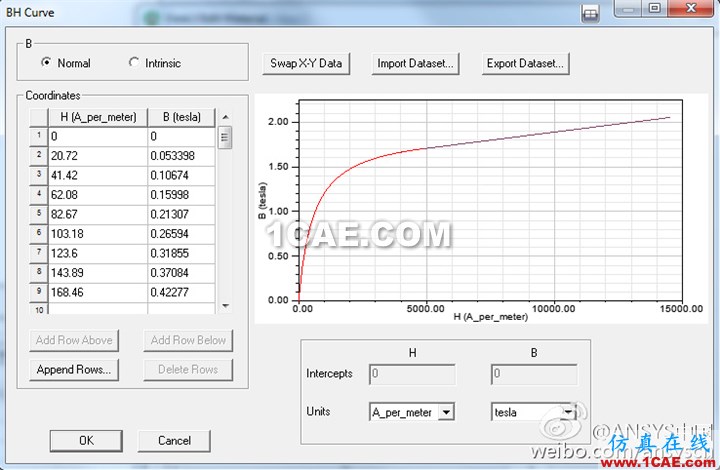

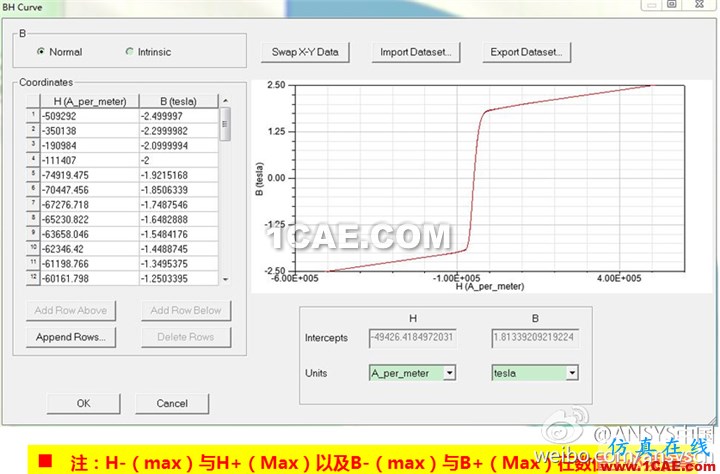

★  步驟一:輸入材料的起始磁化曲線



★  步驟二:設置材料磁化屬性



方法二

★  步驟二:輸入模型的初始退磁曲線

★  步驟三:添加模型的退磁曲線



Maxwell中可以自定義材料,并生成庫文件后可以供其它用戶使用。

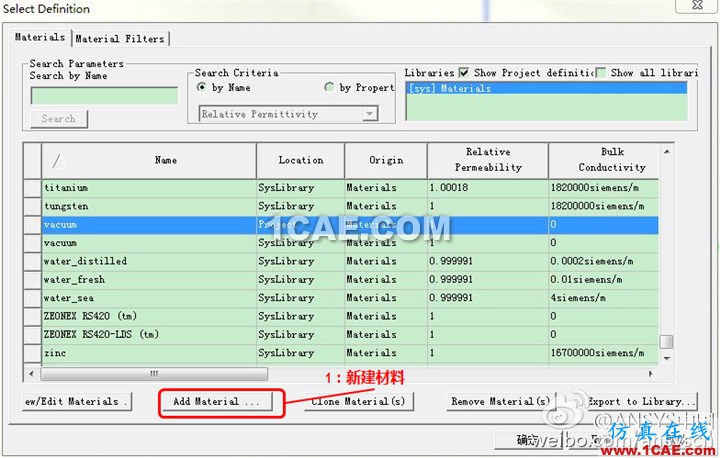

打開Maxwell界面,點擊菜單Tools>Edit Configured Libraries>Materials,再點擊選項Add Material
