六面體網格的繪制及deform導入

2017-04-21  by:CAE仿真在線  來源:互聯網

許多用過deform的同學都知道,deform默認情況是只能繪制四面體網格的,那么有人問,六面體網格怎么弄呢?六面體網格一般都是由其他前處理軟件完成,比如Hypermesh,ansa等。Hypermesh操作來說要比ansa復雜一些,ansa據說是看完教程就能上手工作的。但是ansa有個比較致命的地方,就是ansa的用戶群在中國很小,可用的資料很少一般只能查官方自帶的文檔,這對于一些英語不過關的人來說,尤其是初學者來說,幾乎就置之門外了。所以,對于前處理軟件我個人推薦Hypermesh。

下面我就先用UG做一個模型,然后繪制六面體網格,并導入deform,做一個簡單的模擬,整個過程就是一個一般的建模,網格前處理,模擬,基本就是這樣一個套路。

首先,用UG建立一個筒形件:

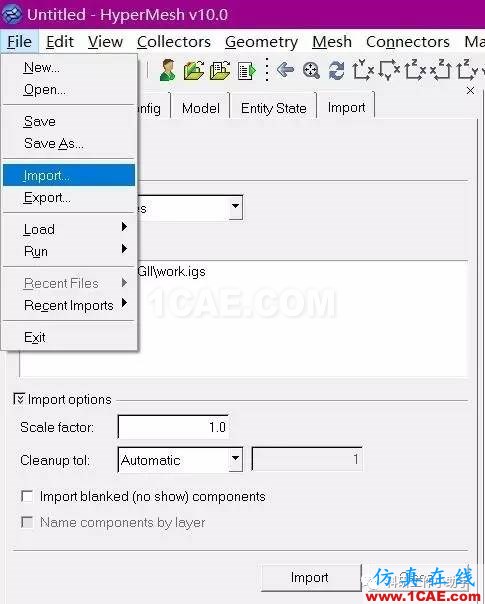

打開Hypermesh,然后file-import:

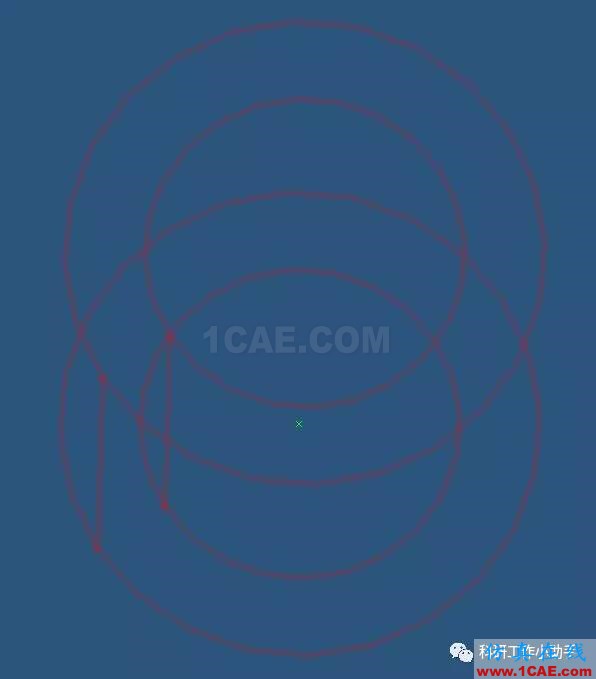

導入以后,我這里如下顯示:

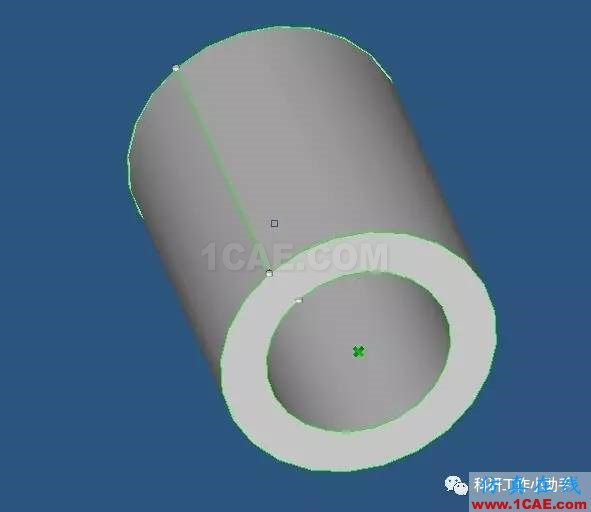

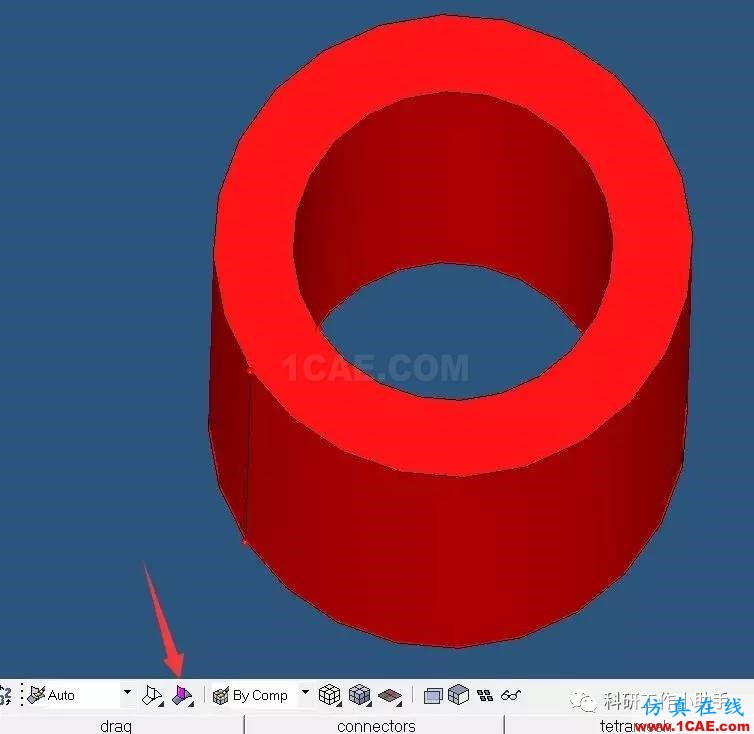

想要切換到類似于實體顯示,如下:

如果想切換回去,點擊箭頭前面的那個就可以了。

下面我就著手對他進行網格的劃分,在hm中,三維網格是由2維網格進行拉伸等變換生成的,因此,先畫2維網格,然后,再劃分3維網格。而在操作時,有個好的建議就是新建兩個component,一個存放2d的一個存放3d的,這樣,方便調整和保存。操作如下:

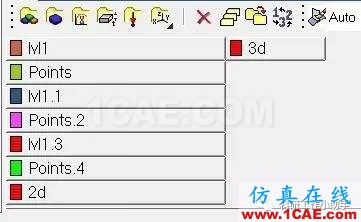

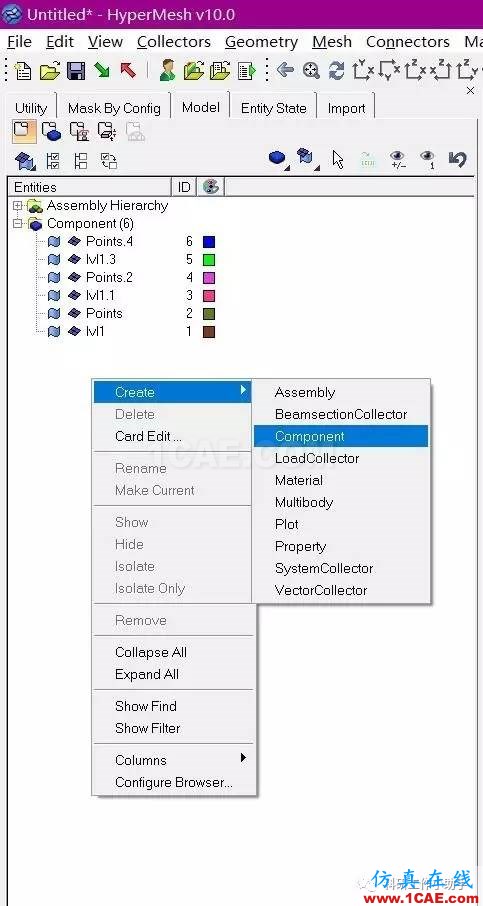

在空白處右擊,create-component,然后輸入名字2d,同樣的方法新建一個3d的,完成后如下:

下面我們繪制網格。

由于這是一個筒形,我們?cè)赨G建模時,可以繪制一個環,然后拉伸就可以得到這個圓筒了,那么網格也可以采用這個思路,我們?cè)谝粋€(gè)底面上繪制好二維的,然后拉伸,就可以得到3維的了。

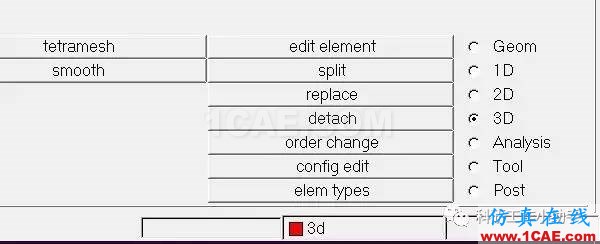

首先,選擇新建的2d層,作為操作保存的對象,點擊右下角的紅色3d按鈕:

然后下面的窗口變成:

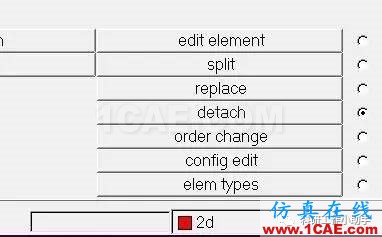

單擊2d那個按鈕:

這樣就切換到2d層里面了。

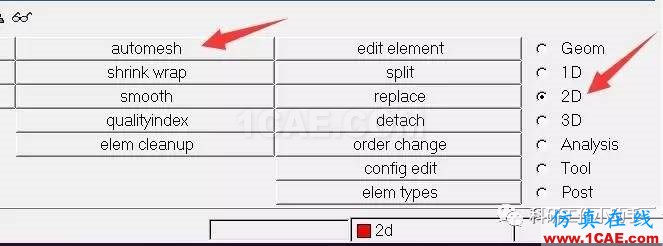

下面選擇右邊的2d,然后單擊auto mesh:

如下:

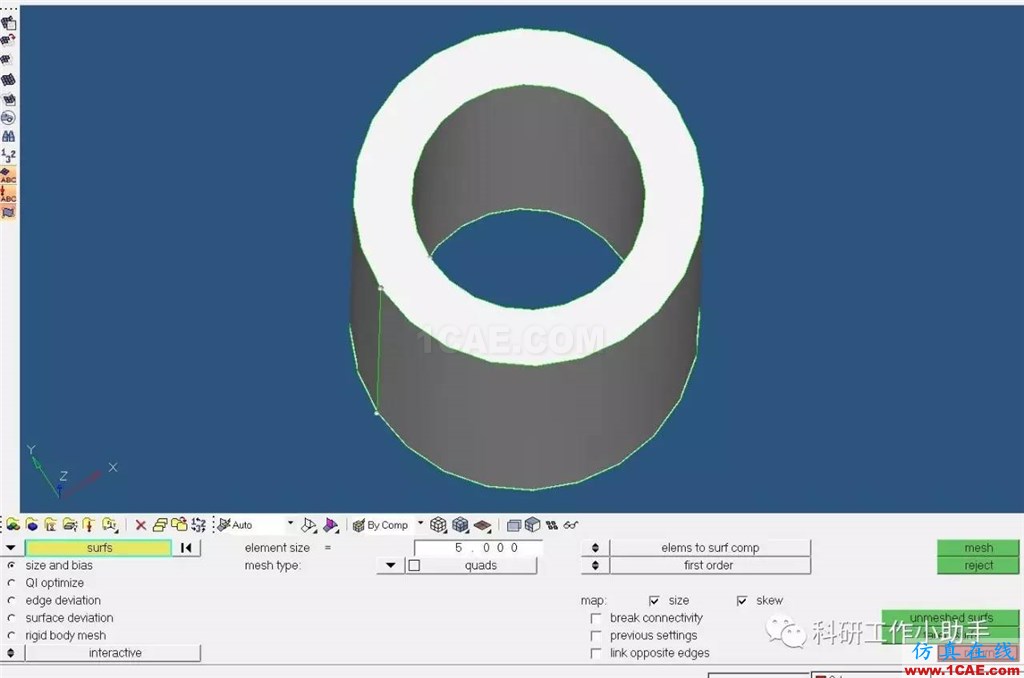

這里首先將工件反轉,上面的轉到下面,下面的面,轉到上面,按鍵為:ctrl+alt+鼠標左鍵:

反轉的原因是,在后續拉伸過程中,hm默認的方向是法線方向,而上表面的法線方向還是向上的,網格就畫到外面去了。當然后面,可以反向拉伸,這就是個人操作習慣了。

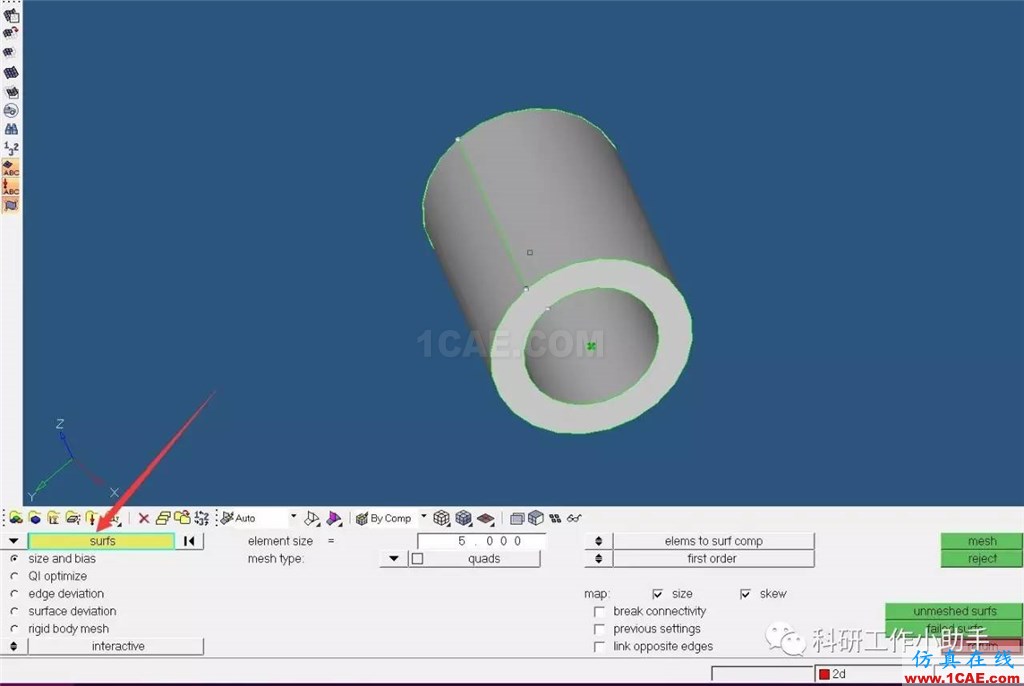

然后單擊下面菜單中的surf:

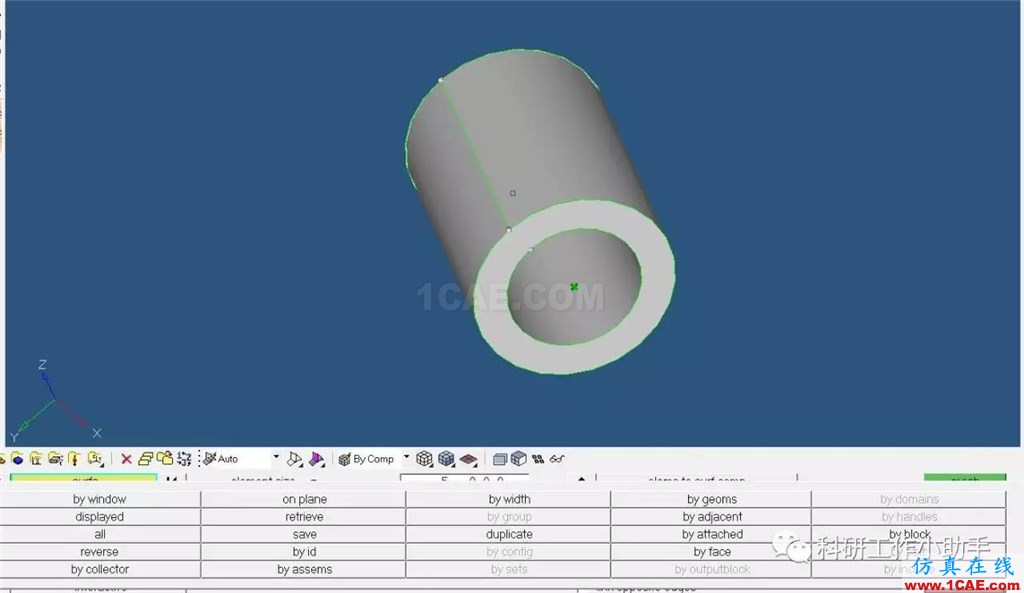

菜單變?yōu)?

就是如何選擇放置二維網格的面,是通過窗口,還是顯示的,還是在特定的面上,這個很好理解,自己試下就知道了,方法也不止一個,幾乎這上面的都可以。

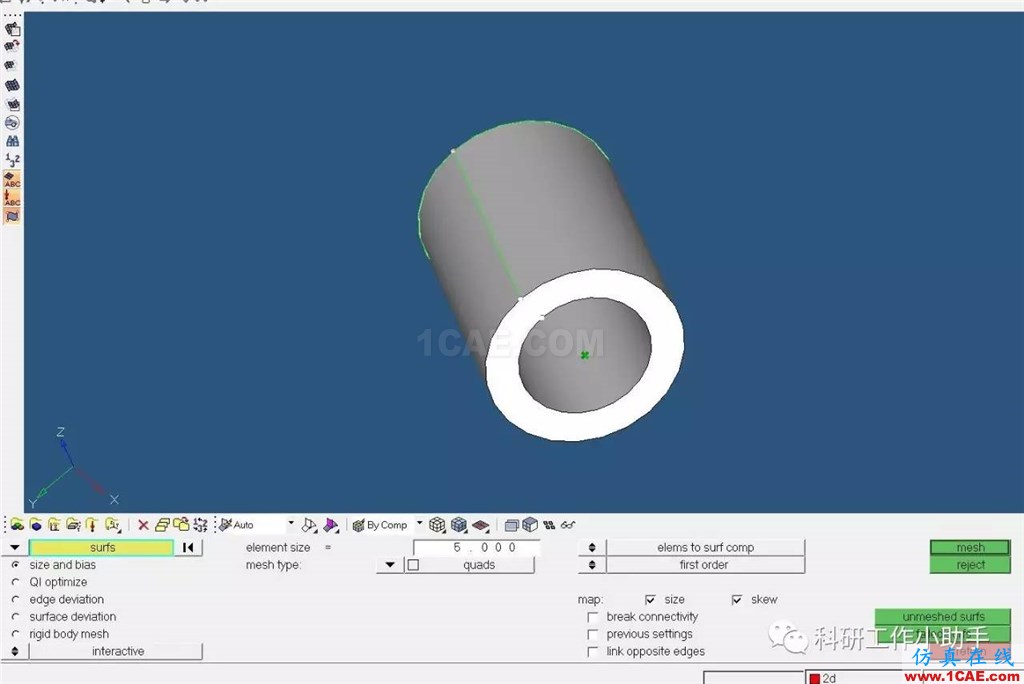

我就選擇by face了,然后,再點擊圖中的底面,他會加亮:

然后就是網格的選項了,element size好說了,就是大小,這個大小自己定,當然這個是大致的大小,如果我們用正方體的話,就會精確了,mesh type 那里記得要選四面體,因?yàn)槟阋嬃骟w網格嘛,其他的一般來說默認就行。然后mesh

我們放大看下:

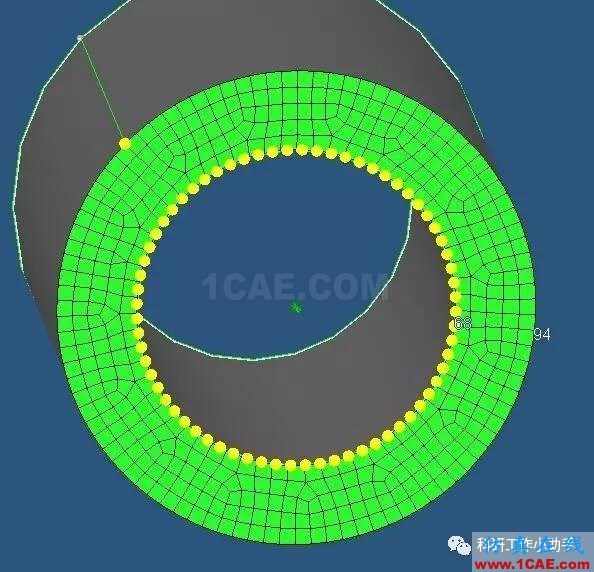

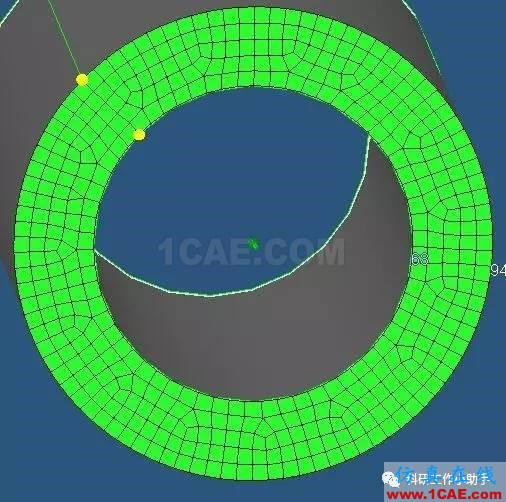

我們可以清楚的看到,大部分是四邊形,少量的三角形,為了得到六面體網格,我們需要把三角形網格去掉,怎么辦呢,很簡單,從圖中可以看到內環有68個節點,而外環上有94個,當然不會是全部都為四邊形了,那么我們把數目調節到一樣,不就可以了。點一下68,然后可以看到所有的節點全部顯示了:

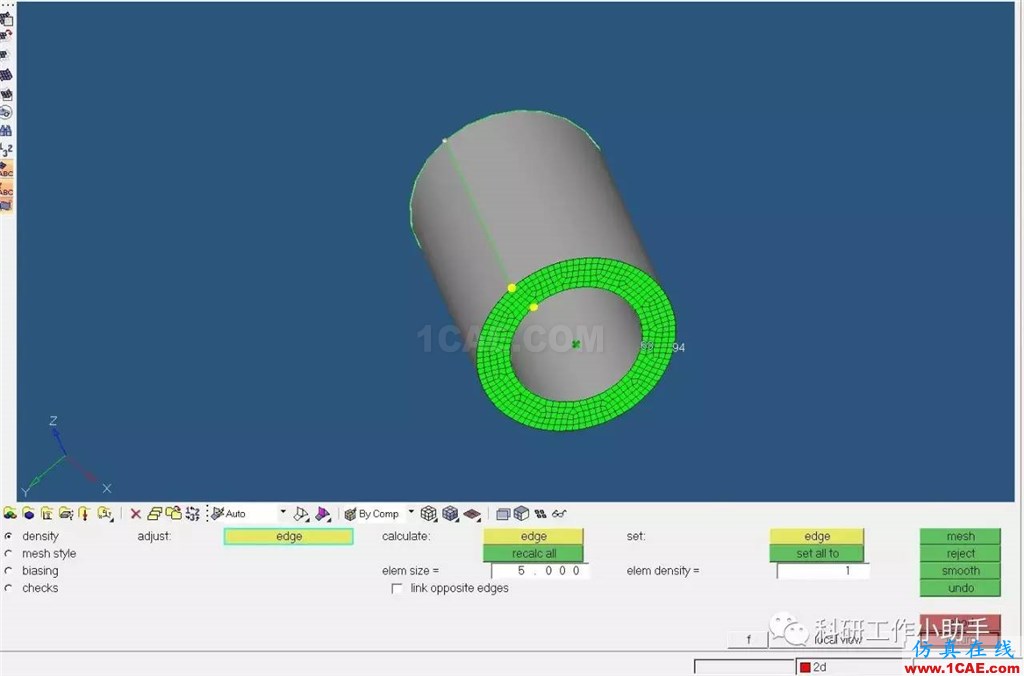

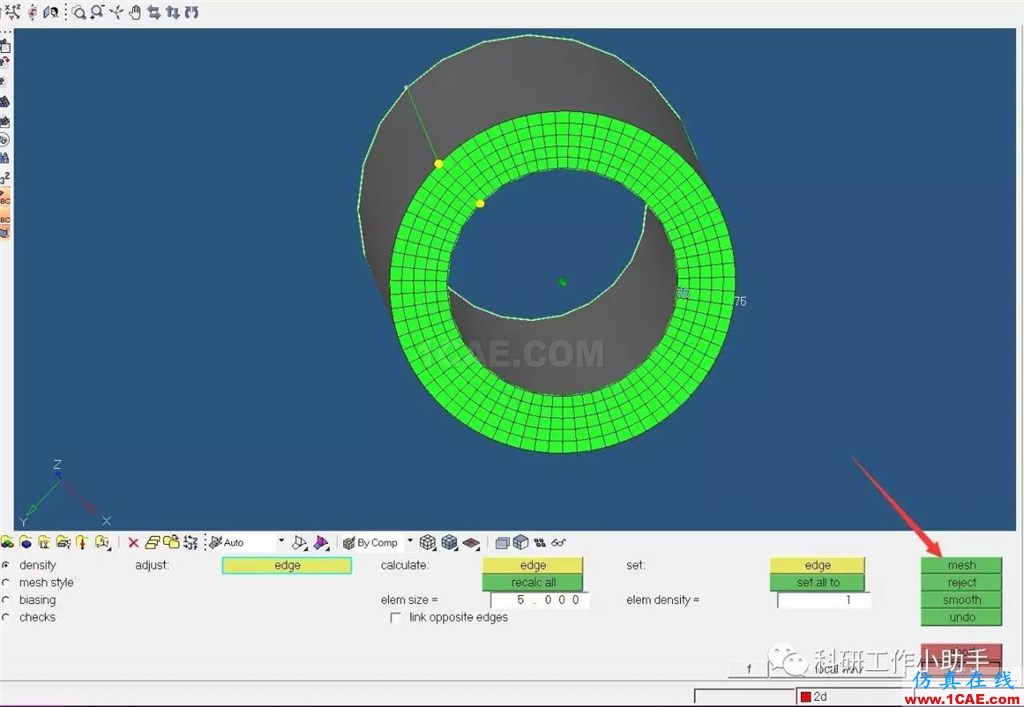

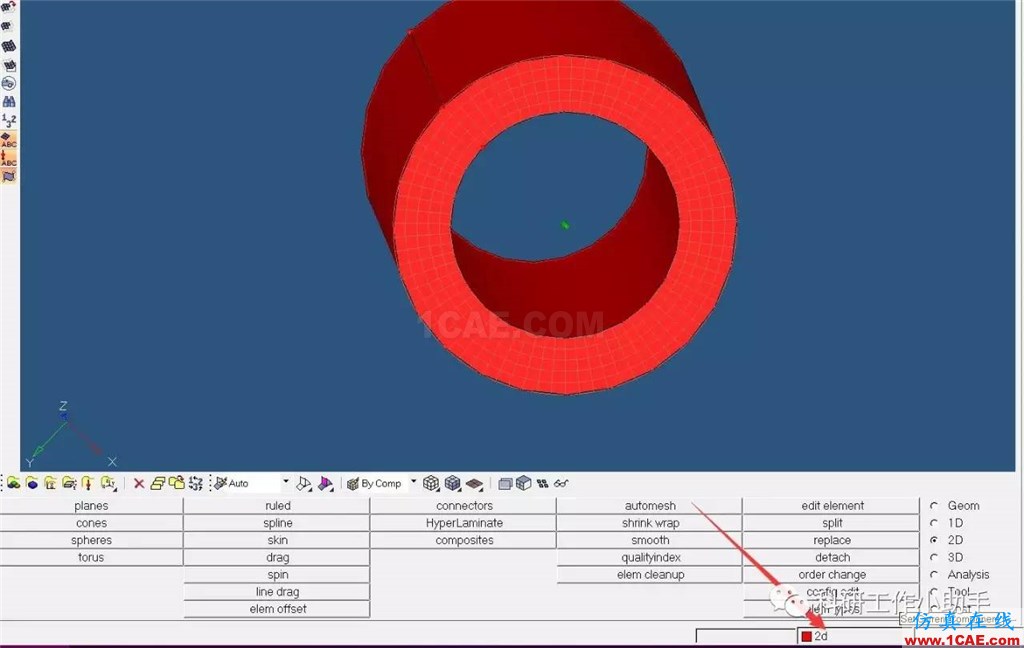

這時,我們單擊鼠標左鍵,可以看到節點數變?yōu)?9了。點擊右鍵,又變?yōu)?8了。我們將節點數調到75,然后外圓的調到75,再單擊mesh可以看到規整的四邊形網格:

再點擊return,在點擊return回到主菜單。這時我們的2維網格已經處理好了,接下來該畫3d網格了。

首先選中3d層,前面已經說過了:

然后右邊選擇3d,前面說了,我們通過2維網格拉伸的方法,得到3維的,那我們就選擇drag,當然line drag也一樣可以完成。同時,我們把圓筒看成一個長方形繞一個軸旋轉而成的實體,那么,網格就可以用長方形面上的網格旋轉而成,總之,類似于建模,網格劃分有很多方法,希望多嘗試,這里就用drag了:

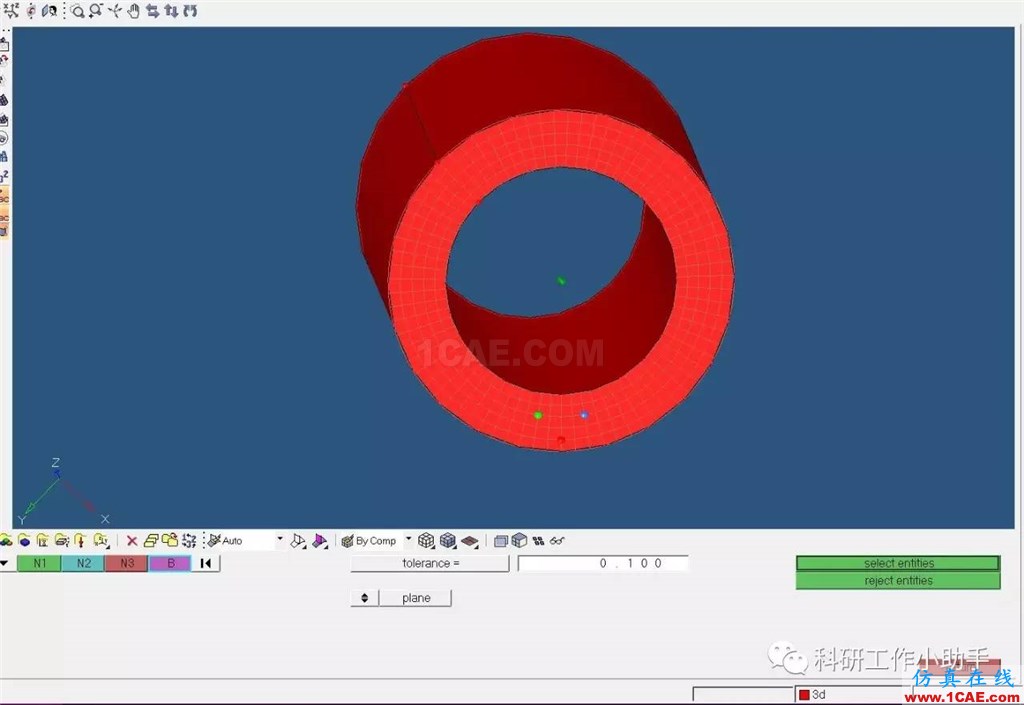

單擊上面菜單中的elems,然后選擇by plane:,那怎樣確定一個面呢,三點可以確定一個面,那么就在網格的面上,選取三個點,然后選擇:

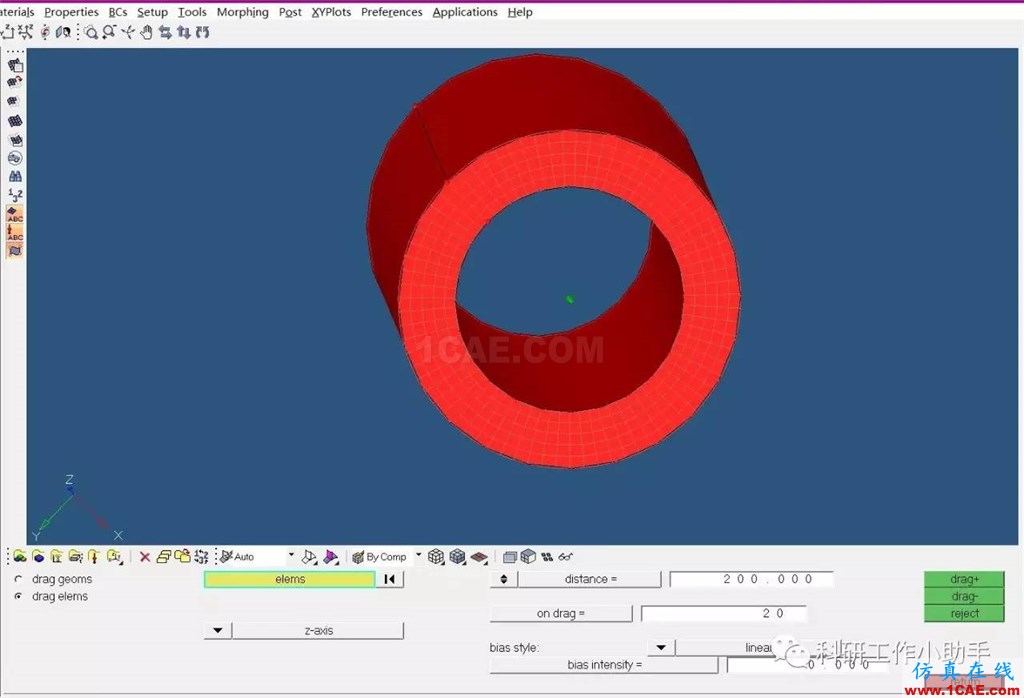

可以看到整個表面的網格都選中了:

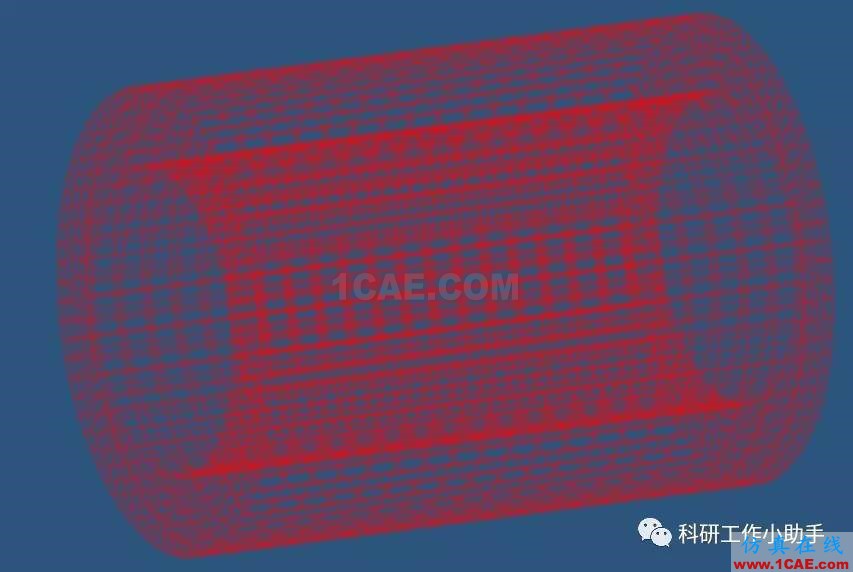

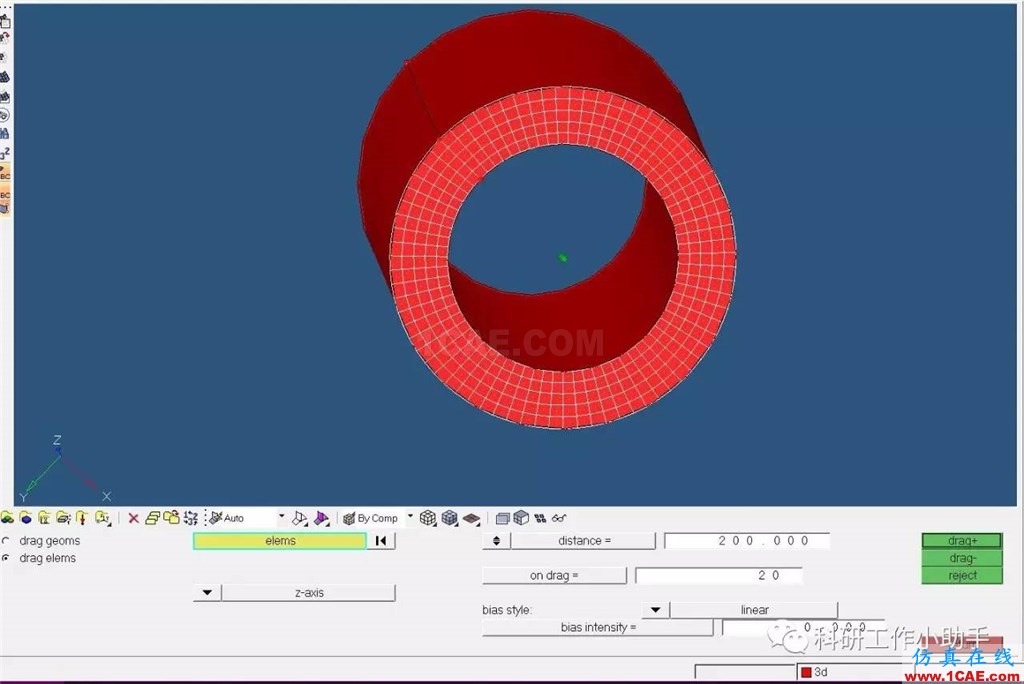

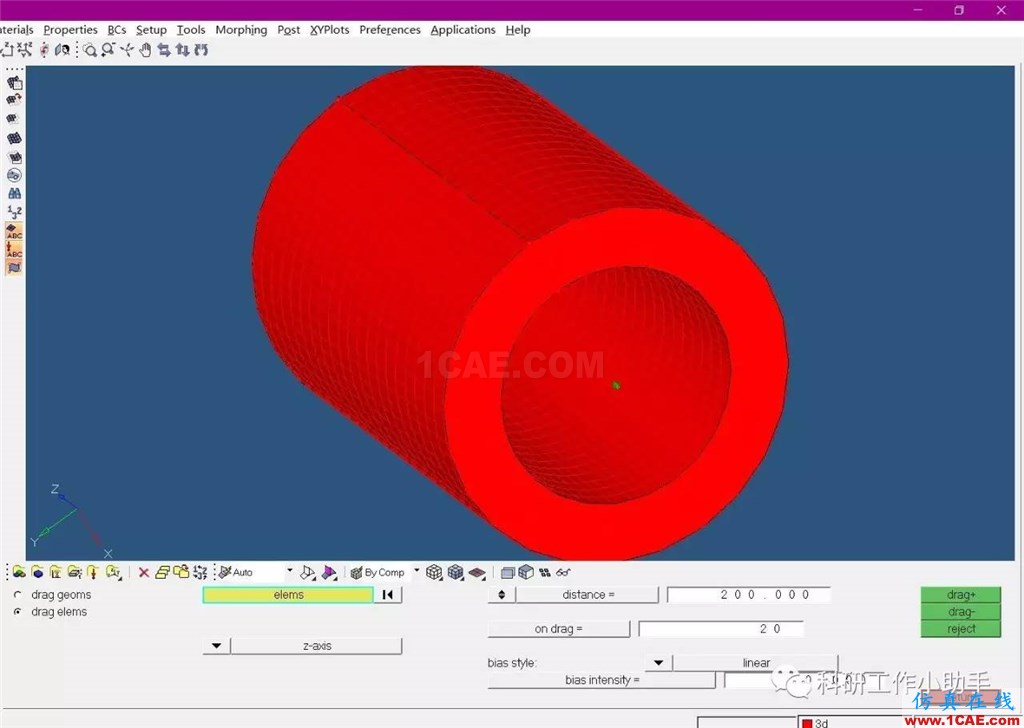

然后點擊drag+,可以看到規整的三維網格生成了:

為了顯示清楚,把其他的都隱藏,只保留三維網格:

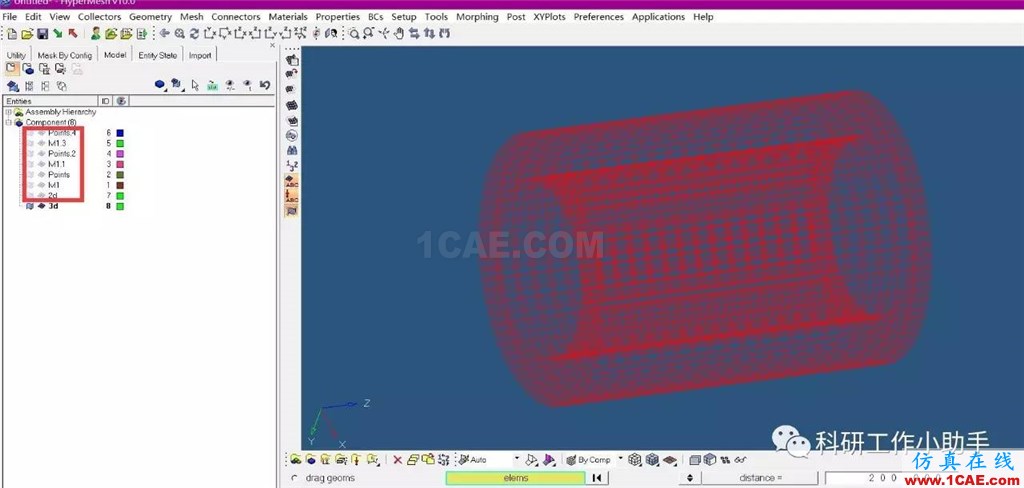

將紅框里的全部取消選中:

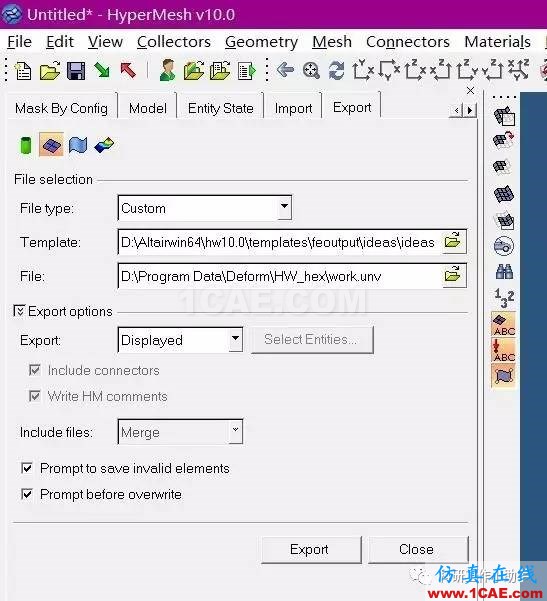

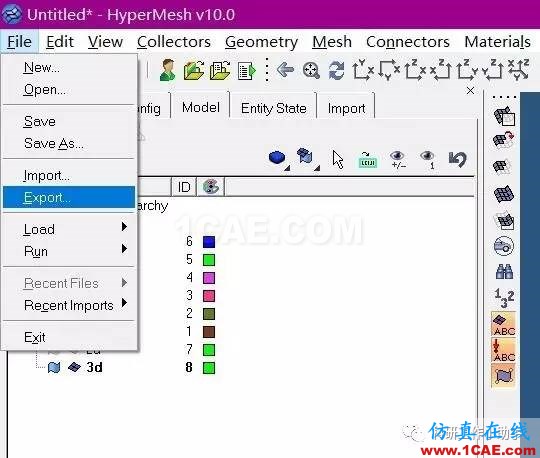

下面輸出網格。file-export

至于采用什么保存格式,可以進入deform里看下,隨便選一個案例,然后進前處理,網格,導入:

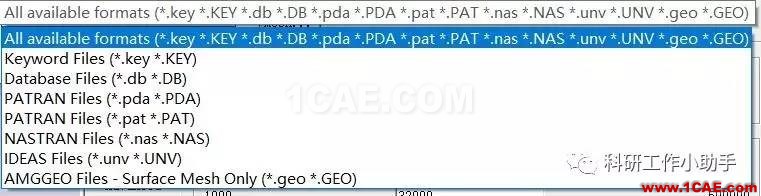

這就是deform支持的所有格式了,當然由于deform和hm都是愛國版的,可能會有莫名的錯誤,上面的不一定都能成功,在我電腦上面key文件就導入失敗。。。經過測試,我這這里unv的還挺好的,所以我上面就用unv的格式。

下面打開deform,然后新建一個項目命名為hm_hex,然后導入:

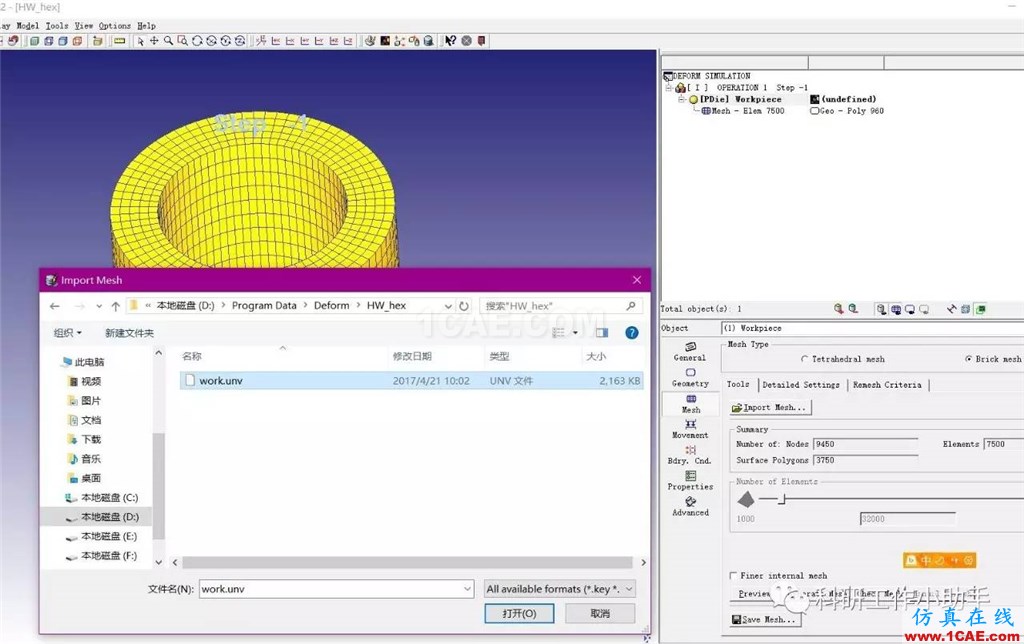

然后,再mesh,然后點擊import mesh,選擇剛才保存的work.unv:

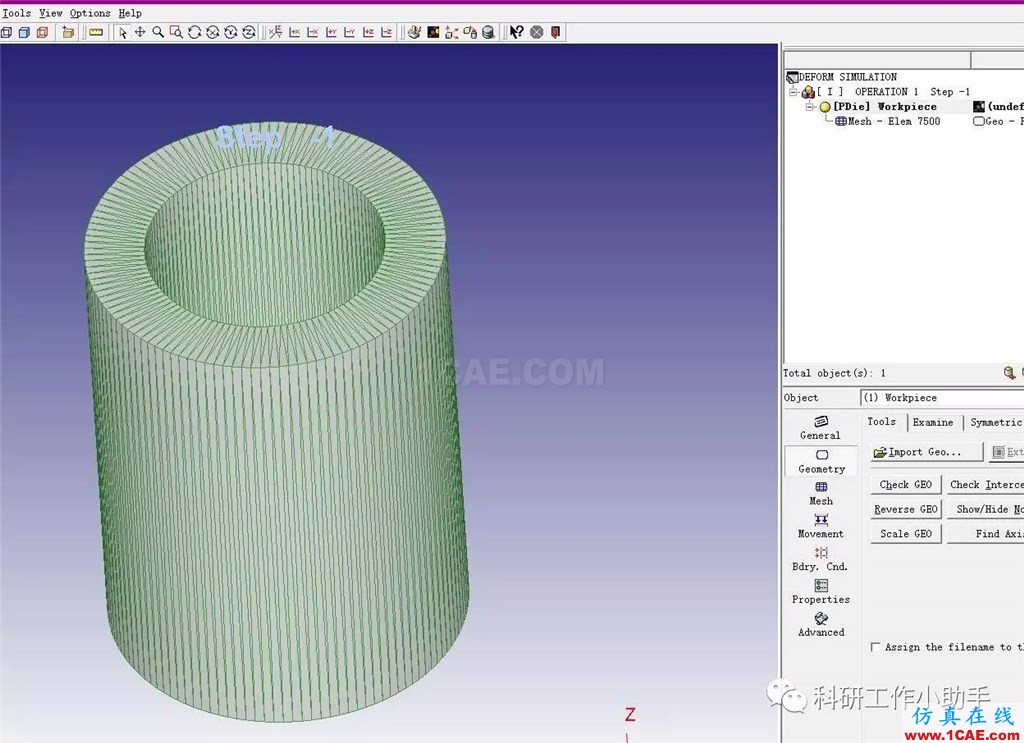

導入效果如下:

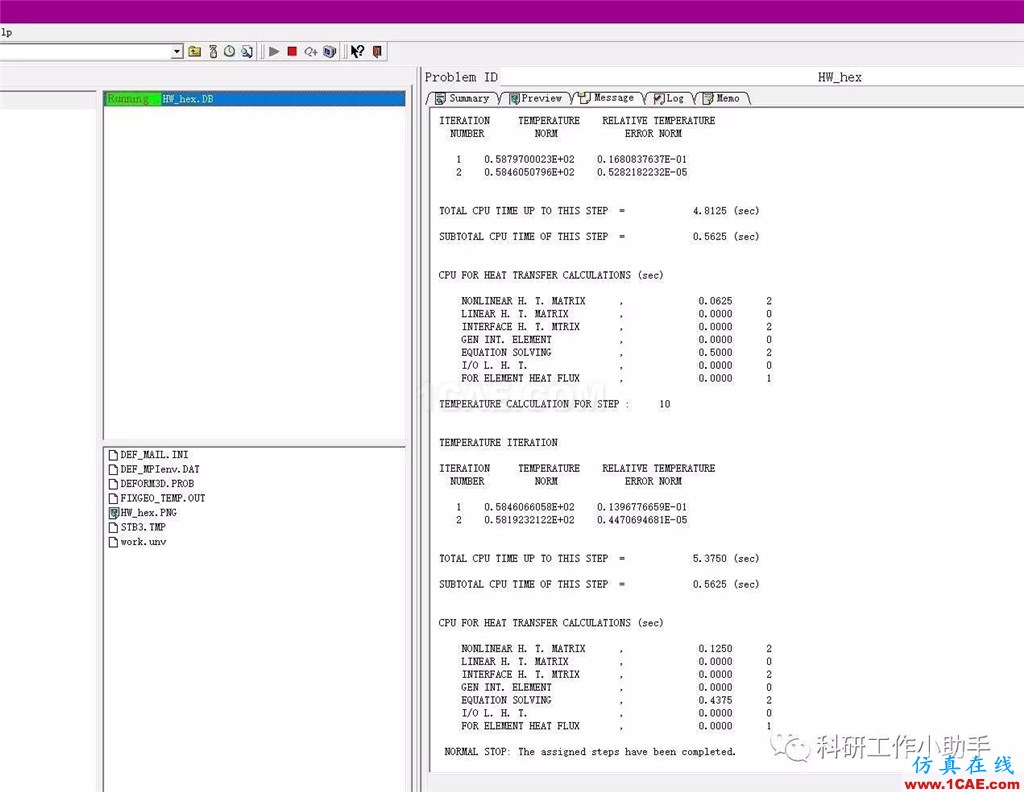

下面設置一下模擬條件,模擬一個加熱過程,將模擬步數設為10,每1步以保存,環境溫度為500,工件溫度為20材料選為steel-ansi1060。生成db文件,運行:

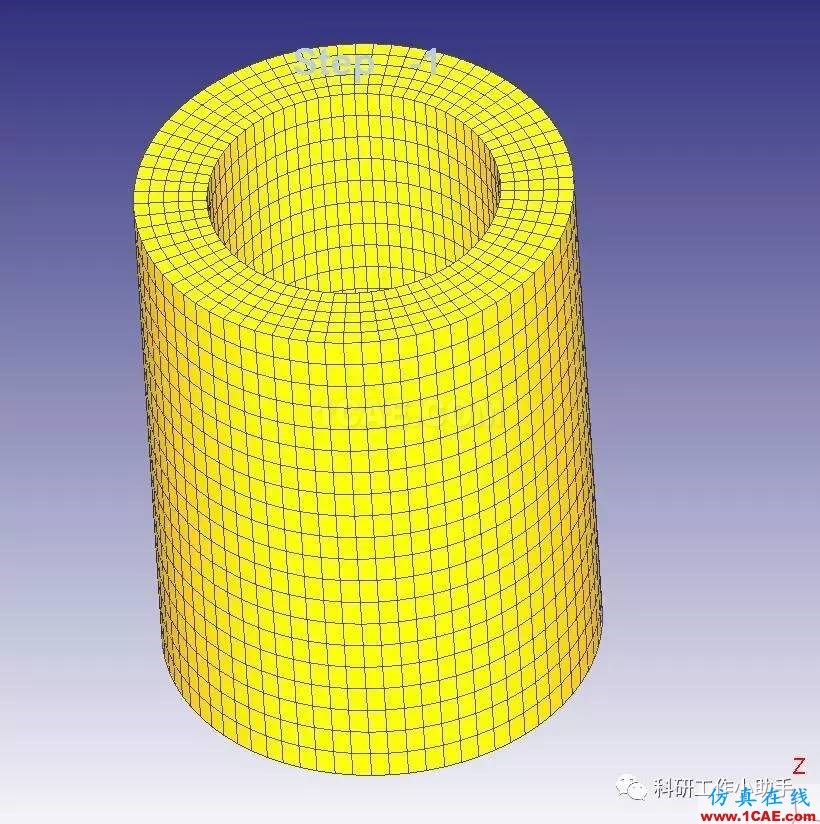

模擬效果如下:

最后,不是所有的工件都可以用六面體網格劃分,是有一定要求的,同時,deform在進行大的變形量模擬時,會自動重新劃分網格,這時原先的六面體網格就沒有了。有興趣的可以試試。
