搜索DEFORM V10.2 冷鐓擠2D成形分析
2017-01-13 by:CAE仿真在線 來源:互聯網
原文出處【技術鄰】,查看全文請戳:DEFORM V10.2 冷鐓擠2D成形分析
幾何模型:CAD DATE
工件材料:AISI-1045
溫度:室溫/環境溫度 20℃
設備:液壓機 恒定速度 50mm/s

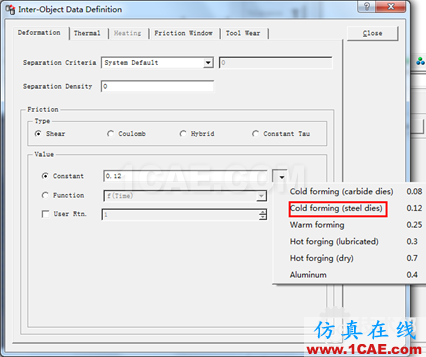

摩擦:冷成形鋼鐵摩擦
行程:30mm
單位:SI
建模流程:2D

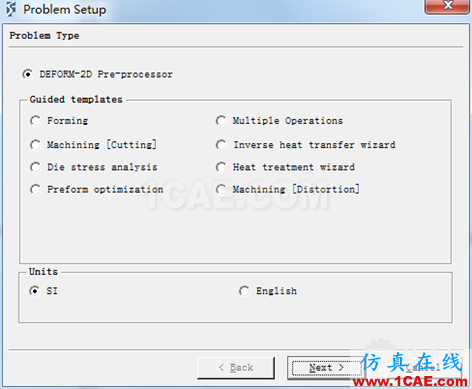

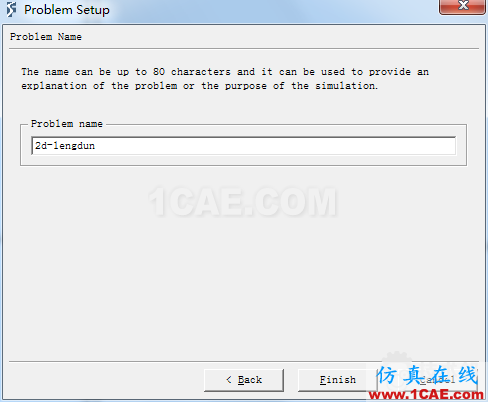

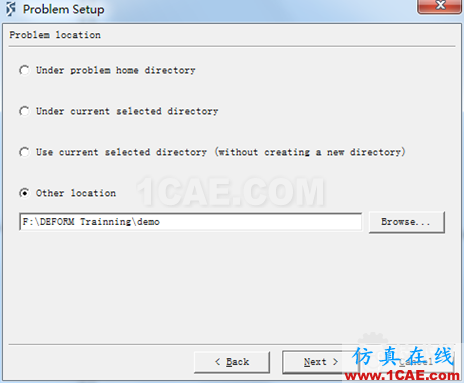

1)新建分析工藝,指定分析類型:點擊新建,選擇工藝類型,指定路徑,命名工藝名稱,進入前處理界面,指定分析類型

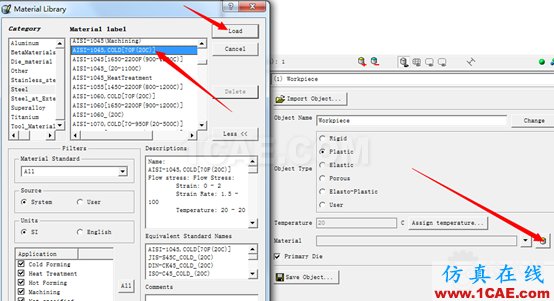

2)材料定義
定義工件屬性為塑性材料,工件初始溫度默認為20℃,材料為AISI-1045。
對于模具基本情況設定,一般模具看成剛性體,不考慮傳熱或模具彈性變形即不需要定義模具材料,一旦要考慮傳熱或模具彈性變形,需要給定模具材料。

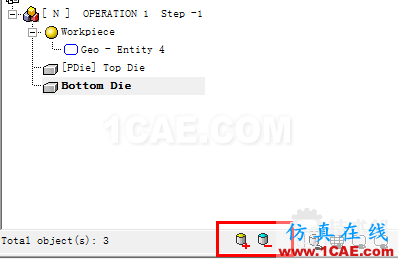

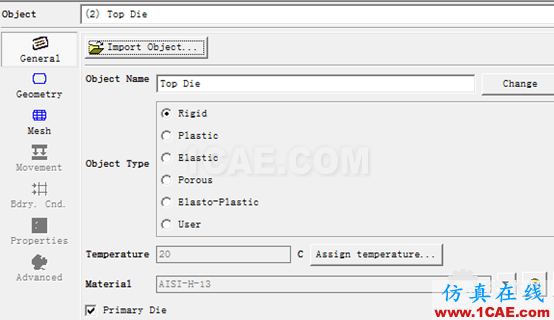

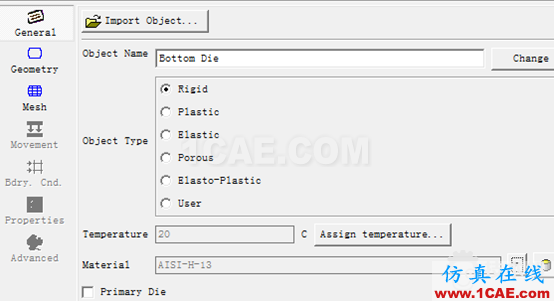

通過加減控制模具數量。逐個定義模具基本屬性。在這里考慮模具傳熱,給定模具材料為AISI-H-13。

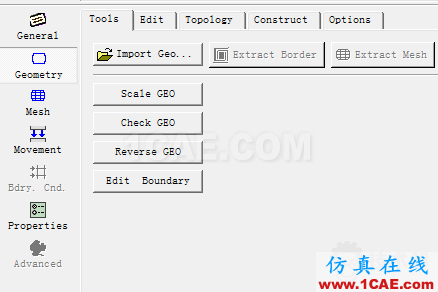

3)幾何模型導入,屬性添加:

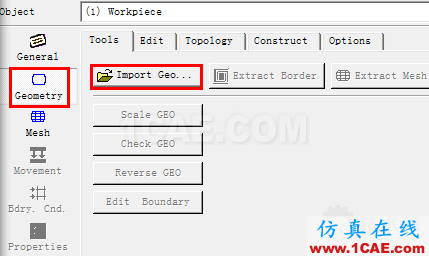

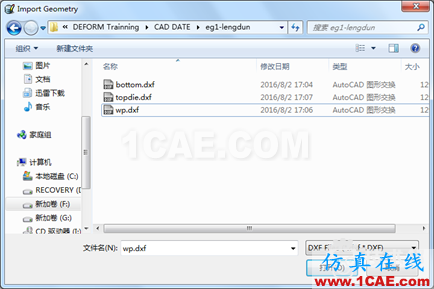

通過Geometry,點擊import geometry,選中對應格式文件,打開即導入,導入后可對模型進行檢查。同樣的方法將模具導入。

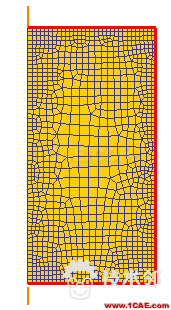

4)網格劃分

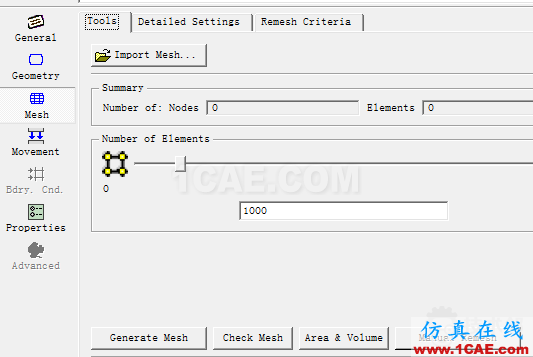

輸入網格總數,點擊Generate mesh,即完成網格的創建。同樣的方法,可以對模具進行網格劃分。
5)運動設置

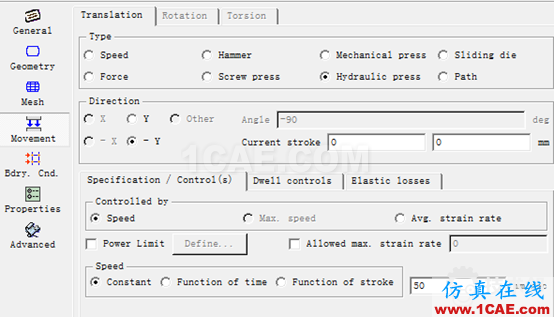

上模為主動模具,選擇液壓機,運動方向設置-Y方向,運動速度恒定為50mm/s。
6)邊界條件
因2D模型為軸對稱模型,考慮傳熱需要設置熱交換邊。一般冷成形可不考慮溫度變化。溫度對冷成形的影響可以忽略。

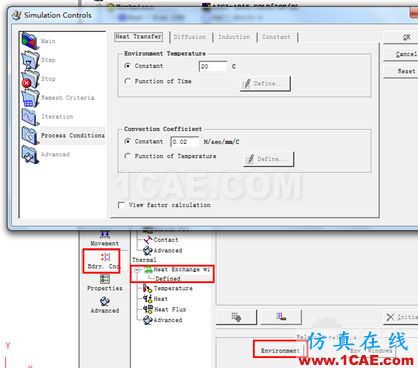

需要定義與環境的換熱系數,環境溫度。
選擇邊界,點擊
添加。同樣的方法設置工件傳熱邊界。

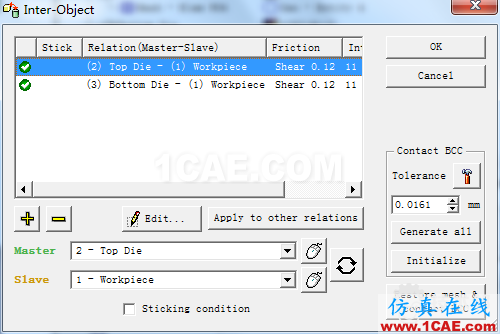

7)屬性設置,接觸邊界定義

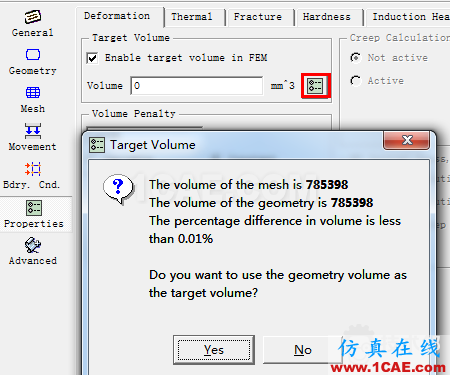

屬性設置時可設置體積補償,避免有限元計算和網格劃分的時候,體積損失。定義傳熱屬性。若需要定義其它方面的屬性。
點擊

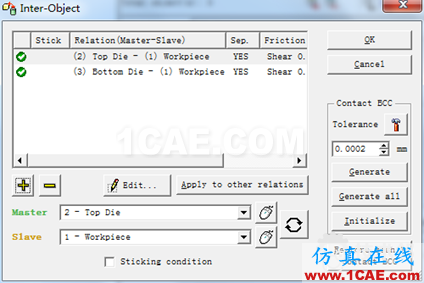

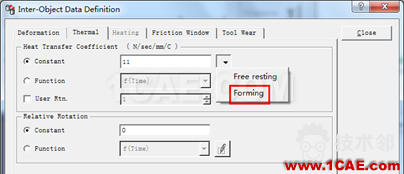

,設置相互關系
編輯設置完成之后,可講關系添加給其它幾何體。接觸點呈高亮顯示。

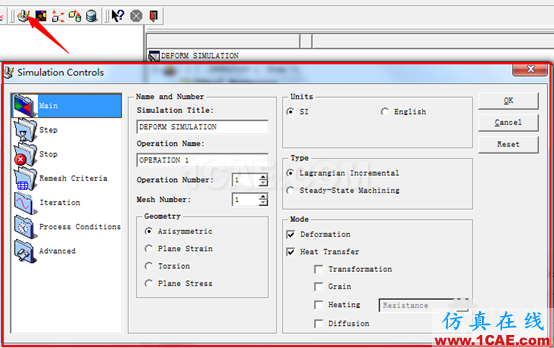

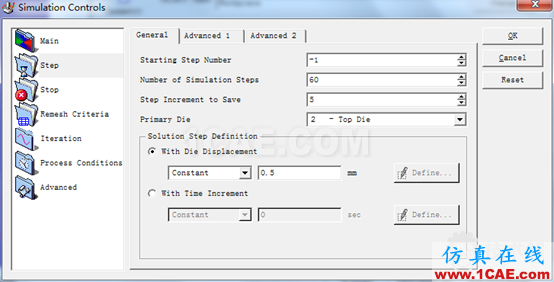

8)模擬控制
步數設置:網格最小尺寸約1.5mm,取三分之一為每步行程,總行程為30mm,總步數為30/0.5=60步,每5步保存一步。

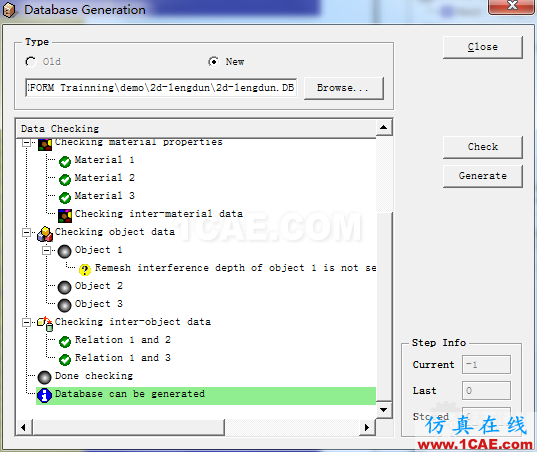

9)數據檢查
點擊

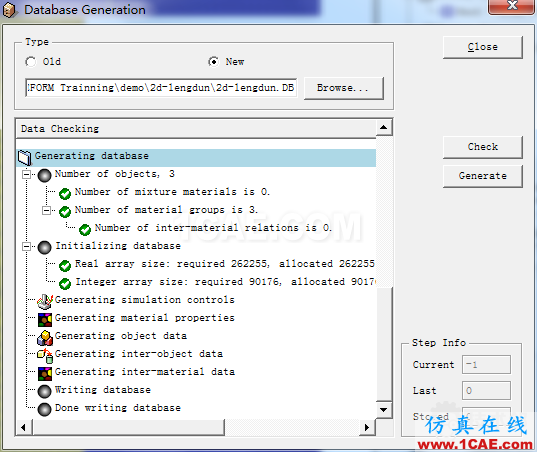

進入數據檢查界面,點擊check進行數據檢查,查看提示信息,遇到紅色感嘆信息,表明有原則性錯誤,不能生成數據,需根據提示進行模型修改。其它提示信息示情況而定。點擊Generate生成數據。保存生成key文件。退出程序。
10)提交計算與后處理
點擊快捷圖標
提交計算。等待計算完成,進入后處理結果窗口。
2D結果可以3D顯示。切換快捷鍵
原文出處【技術鄰】
