Deform 2D局部點網格畸變問題處理方法

2016-11-15 by:CAE仿真在線來源:互聯網

如下圖所示,此分析時2個材料同時擠壓模擬,在下壓到一定距離時,出現以下警告

SORRY, NEGATIVE JACOBIAN DETECTED AT ELEMENT NO.

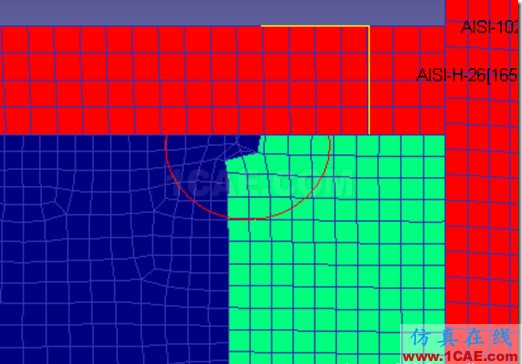

開打前處理發現,以下網格畸變:

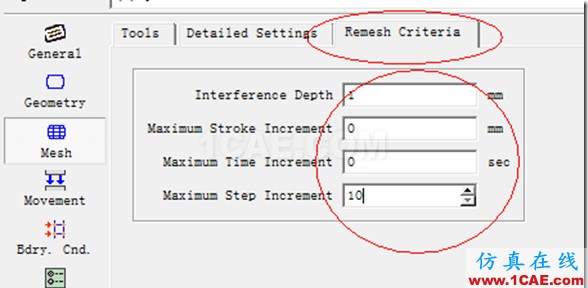

像上圖這種問題,是沒有正確的Remesh導致的,需要在deform2d中單獨設置Remesh條件嗎,而不是等待軟件自動重劃分:

一般情況下,可以用下壓的距離或者步數進行控制,具體的數值根據實際情況決定;

大部分的問題都是由于此原因?qū)е碌?而個別的則是由于邊界條件導致的,如下:

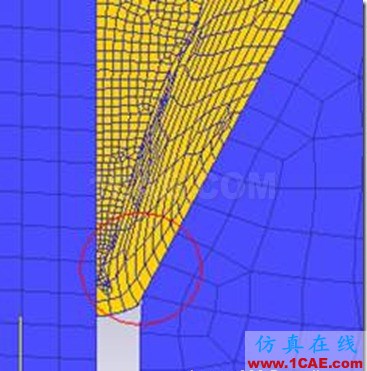

報的是同樣的SORRY, NEGATIVE JACOBIAN DETECTED AT ELEMENT NO.741 錯誤

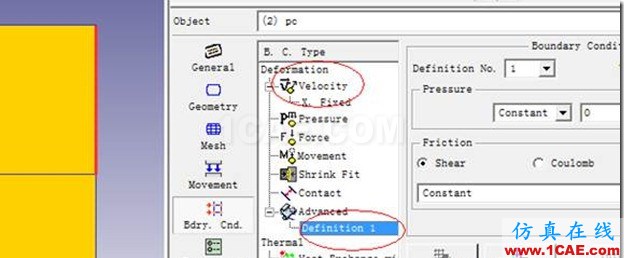

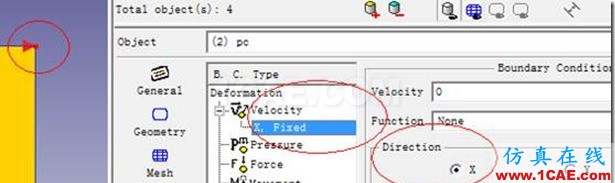

這個地方出現問題,主要是由于2個變形體和模面的交匯,沒有正確的處理邊界條件造成的,解決的方法是單獨定義邊界條件:需要增加一個X方向的約束,一個高級接觸條件,2個需要配合使用,單獨一個貌似不起作用;
