前言
說起【你不知道的CATIA】這個專欄,如果你是咱們TC微刊的第一批關注者,興許還會有印象!沒錯,這個專欄的第一篇文章推送于2013-5-6,有圖有真相!
回頭看看,我們的TC微刊已經走過了這么長歲月,在這個過程中,它的成長與蛻變相信各位有目共睹……
那個,有點沒把握住,技術帖不應該煽情,基調跑偏了哈!
好啦!在【江森男女】第二季籌備的這段時間,小編將重新拾起【你不知道的CATIA】這個專欄。由于小編本身做了比較多的VBA二次開發工作(可以理解為批處理),因此從這里開始,小編帶你一起走進神奇的“懶人世界”!
Background

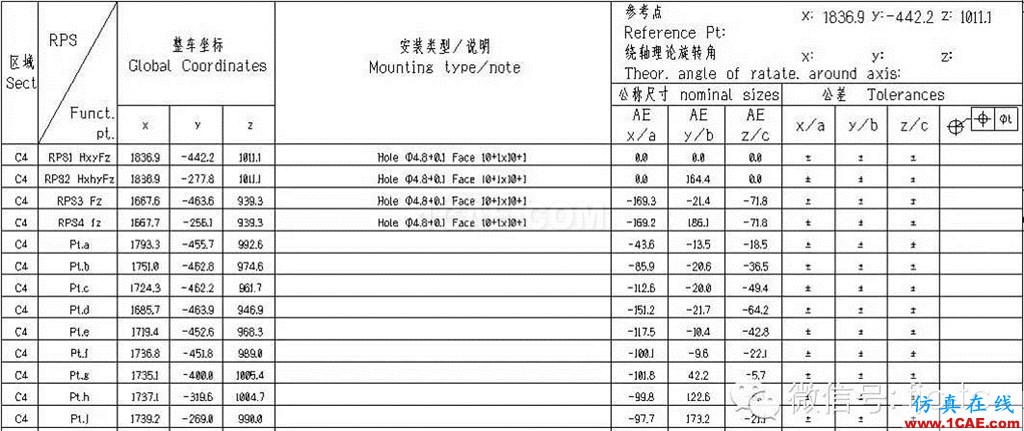

汽車行業的各位小伙伴們對RPS定位系統應該都不陌生。在出某一個零件的2D圖紙時,圖紙中一般都會標出該零件的RPS信息,并列出一個表格,來匯總這些RPS點(有時包括一些檢測點)的坐標等信息。各企業的RPS表格格式上可能略有不同,但其中包含的信息都是大同小異。比如下圖就是一個典型的RPS表格。
傳統做法
以往我們是咋做的呢?
-
切換到背景視圖
-
從catalog中調入一個做好的表格(好像是4行)
-
根據實際零件點的數量更改表格的行數
-
將表格擺放在圖紙正確的位置
-
在3D數據中測量各點的絕對坐標
-
定義K點(參考點)并測量參考點坐標
-
利用CATIA中的測量或Excel,計算各點相對于K點的旋轉機平移變換后的坐標
-
將測量和計算所得的值一個一個地敲入圖紙的PRS表格中!這步最煩了,因?yàn)镃ATIA中的表格不支持多個單元格的復制粘貼!
-
填寫其他信息,如RPS點及檢測點的名稱,以及圖紙中各點所處的區域信息。
仔細看看上面的工作,數量又大,內容又重復,不寫個程序自動完成它不是小編的性格!
但是
……
小編的編程基礎只有大學課上學的C語言,再往前追溯就是高中會考的VB了。這點基礎,跟沒有一樣!
然而,有些事情就是這么奇怪,一旦你對某個事物產生了興趣,是那種欲罷不能的興趣,你就會去廢寢忘食地鉆研它!
終于,借著在媳婦兒那翻出來的《VB程序設計教程》這本教材,以及對前人編寫的程序代碼的研究,小編編寫出了人生中的第一個完整的程序——RPS表格自動創建工具
改進后操作
這個東西,把我們上面說的那些操作步驟變成了一鍵傻瓜式的操作。具體是這樣的:
-

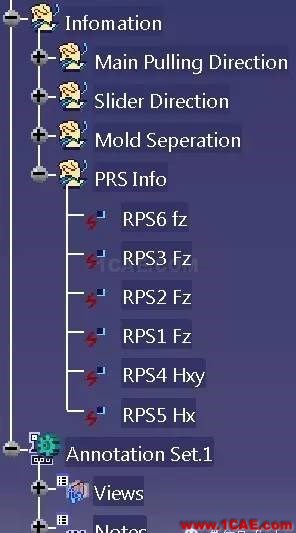

在3D數據里對點進行規范命名。比如“RPS1 FyHxz”,“Pt.a”這種。
-
回到Drafting模塊,然后運行“RPS Tool”這個工具

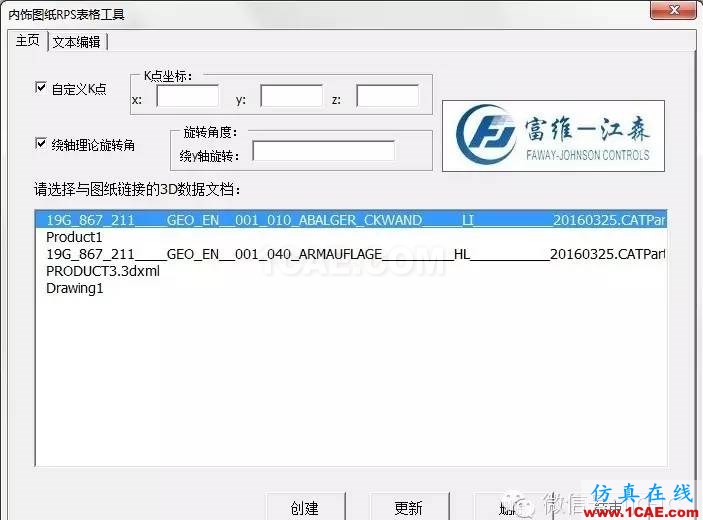

就會彈出上面的程序主界面。
-
自定義K點的選項,如果不勾選,程序會以PRS1為K點;繞軸理論旋轉角,一個是由于小編接觸的零件定位系統以只繞y軸旋轉的居多,另一個是繞多個軸旋轉計算太復雜了%>_<%,因此小編只做了繞y軸旋轉的計算。
-
下面的列表是當前CATIA打開的文件列表,我們選中包含RPS信息的那個文件
-
點擊創建按鈕,然后等待數秒(看著表格唰唰唰地自己出現,那種感覺豈一個爽字了得)!
此外,為了方便用戶手動輸入表格中的其他信息,小編還提供了另外一個交互界面,可以通過單擊上方的“文本編輯”選項卡進入。

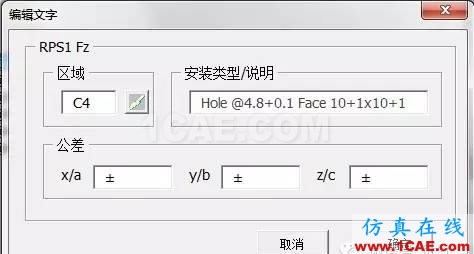

雙擊某一行,就可以編輯該點的信息。
值得一提的是,在填寫圖紙區域的位置,我們不需要再通過“目視”的方法,點擊小箭頭圖標進入拾取狀態,然后在圖紙上單擊一下,單擊位置的區域號就自動填上啦!
上面說了那么多,一點兒也不夠直觀。因此小編直接錄了個演示視頻,各位一看便一目了然!
文章的結尾,可能小伙伴們會有各種各樣的疑問,比如:你的那個命令圖標從哪冒出來的?你的程序是什么格式啊?怎么在CATIA里用啊!等等……
關于以上內容,請大家持續關注我們,下期的文章中小編會介紹CATIA VBA二次開發的一些基本知識,比如如何加載VBA庫一類的。
本期內容就到這里啦,我們下期不見不散!
