CATIA常用模塊及功能介紹

2016-12-02 by:CAE仿真在線來源:互聯網

先來說上次留的問題,CATIA軟件右上角的軟件標題怎么自定義:

需要修改以下文件:

xxx\win_b64\resources\msgcatalog,這個目錄里的CATIA.CATNls

或者你干脆直接在CATIA安裝目錄里搜這個文件也能搜到。

然后更改如下內容,保存即可。

試想一下,改成“

CATIA V5R18--小狼818定制版”這樣的字眼,很炫酷有木有!

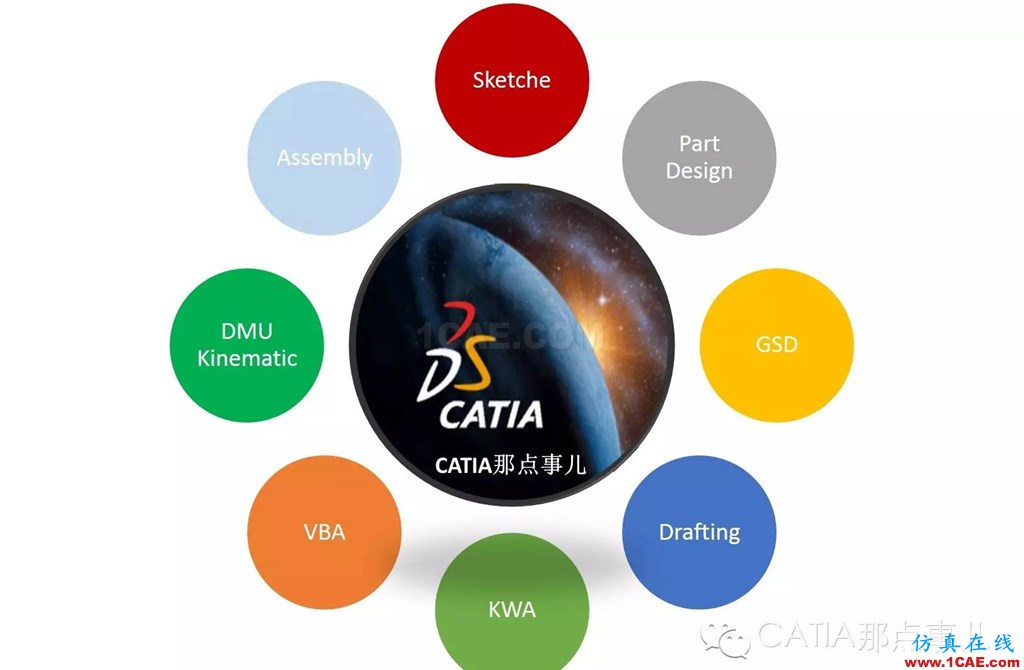

好啦回到本期主題!說是常用模塊及功能介紹,其實列出來的都是小編接觸或用過的一些功能模塊。介紹的內容都是小編自己的理解,如果有不合理之處,還請各位小主及時指出!

Sketch草圖

草圖是建立三維模型的基礎,有普通草圖和定位草圖之分。

草圖一般是在平面上的封閉輪廓。

在規范的建模中,都會要求使用定位草圖(即H、V軸,遠點,支持面都由用戶定義),并且要求在草圖中全約束(尺寸和位置固定)。

Part Design實體

我們建立的零件最終都以實體特征的形式體現出來。

基礎的實體都是草圖經由Sketch-Based Features中的命令處理得到,如拉伸,旋轉,掃略,混合等。還有一些實體由Surface-Based Features中的命令得到,如曲面加厚,封閉,剪切等方式得到。

上述命令生成的實體,通常需要用一些Dress-Up Features的命令進行處理,如倒角,拔模,抽殼等,以使零件更符合設計及工藝要求。

實體以Body為單位,不同Body直接可以通過布爾運算進行相加,移除,修剪等操作。

GSD創成式曲面設計

小編認為是CATIA軟件比較強大的地方。有些復雜的結構,只依靠實體是無法建立的,這時候就需要借助曲面來完成。曲面中有大量復雜的點,線,面的創建,可以說將文章開頭提到的12個字發揮的淋漓盡致!這部分,在后續的文章中會有大量的介紹,在這里就不多說了。

Drafting工程圖

關于工程圖這塊,小編是這么理解的,各位看官您看是否合理:

傳統的圖紙,設計師需要豐富的經驗和強大的三維空間想象能力,在頭腦中構建模型,并轉化為圖紙上的輪廓,斷面等信息。制造的師傅通過讀取圖紙,再將二維的信息轉化為三維,并操縱車床、銑床等機床加工。

隨著CAD/CAM技術的發展,圖紙扮演的角色似乎也在發生著變化。如今的設計師可直接在計算機三維設計軟件中建立直觀的產品三維模型,甚至完成運動校核和強度分析。當三維模型數據傳遞到制造環節時,計算機可直接讀取并通過數控、3D打印等方式完成零件或模具的加工。而這時的圖紙,往往是在3D的基礎上生成的,它更多的作用可能是為了表達配合關系,或是用于質量檢測的參考,或是提供技術要求,或是在標題欄中記錄零件的變化。

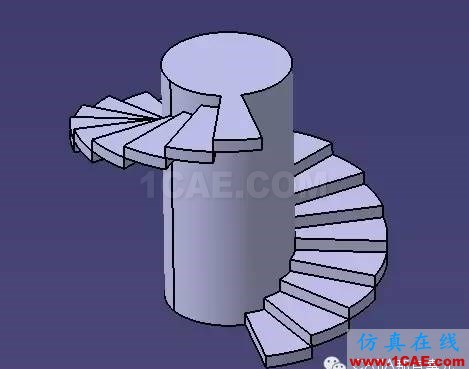

KWA知識工程

可以建立一些參數,函數,規則。通過Reaction可實現對某些操作或變化的響應,通過Loop可實現某些Template的重復插入。在參數化建模中起到重要作用。同樣在以后的文章中會有詳細的介紹。

VBA二次開發

CATIA的宏,跟Excel宏一個意思。往淺了說,可以理解為批處理;往深了說,能夠規范建模流程,實現建模過程一定程度的自動化。如果二次開發達到了一定規模(不局限于VBA),那么它可能就成為CATIA的一個插件,甚至獨立成為一個軟件。Q-Checker就是個很好的例子。

宏可以是Script腳本文件,也可以是VBA庫文件,后者內容要更豐富,可提供包含文本框、按鈕、列表等控件的交互界面。關于這方面,小編是下了一些功夫研究的,可能也會作為后續文章的主要內容進行分享。

DMU KIN運動仿真
