搜索CATIA坐標系的變換
2016-12-01 by:CAE仿真在線 來源:互聯網
1.絕對坐標系
如圖1.
2.用戶坐標系

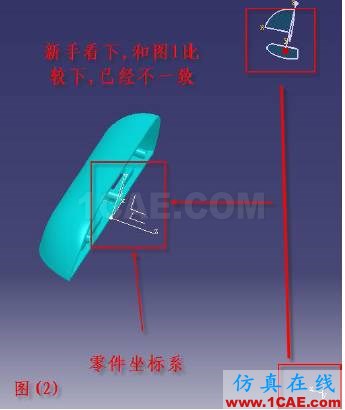

如圖2
為什么要有用戶坐標系(也就是零件坐標系)?
建模的需要.

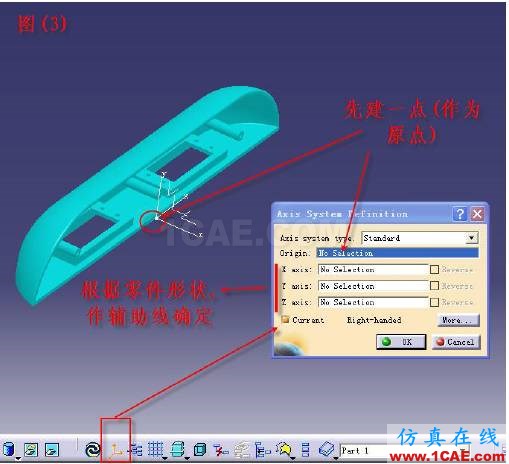

例如,一輛整車,很多零件,建模過程中只用一個整車坐標系是不實際的.所以在裝配之前,需要自身的坐標系.然后再變換到整車坐標系中. 如何建立零件坐標系? 如圖3.
建立新的坐標系--零件坐標系(可以有很多個,但是一定要方便你數模的建立,在逆向過程中,零件坐標系的建立要考慮不少因素的).
首先要有一點,作為零件坐標系的原點.X Y Z三個方向,可以作相應的輔助線來確定(逆向,要考慮些對稱平面之類的).
零件坐標系建立完后,去參.
(To 新手,去參方法有三:1.右擊,Isolate2.右擊,選擇paste special,點擊對話框中的"as result";3.建立坐標系前,點中工具欄中的Create datum) 如何使用零件坐標系?

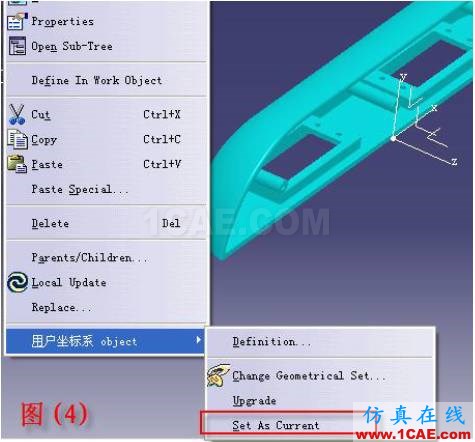

如圖4.
激活它,作為當前坐標系就可以--右擊,"set as current"(個人認為 不選為當前也可以,只要你建立數模的時候,只顯示零件坐標系,所有數 據與它相關聯就可以).一樣的效果.
如何變換坐標系? 零部件在建立數模過程中沒有采用整車坐標系,如何將零部件坐標系 轉換為整車坐標系?
方法有二.
1.在非整車坐標系下的零件裝配到整車相應的位置后, 方法一:用TOOLS中從產品生成CATPART把零件導出 方法二:新建一part,雙擊裝配好的整車狀態下的單一零件,選擇partbody,復制到新建的part中(右擊,選擇paste special,點擊對話框中的"as result") 則生成整車坐標系下的非參數模.
2.在零件數模中,導入整車坐標系. 用整車坐標系替代零件坐標系.

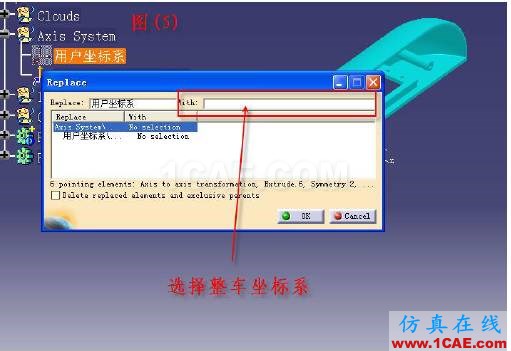

如圖5.
這里就涉及到一個問題,如果你沒有全參數建模,那么你刷新時候會暴錯的,紅紅的一片^_^.那么如何處理?
那只有把你建的數模去參,留一個結果.(這帶來一個問題,不方便修改,如果后期需要修改此零件呢?那就全參數建模吧.)
自己建立的坐標系都是用戶坐標系。
可以建立多個坐標系,把其中一個設置為當前的坐標系,方便自己使用即可。
另外,即便自己做了多個用戶坐標系,在數據導出時,只保留系統坐標系(世界坐標系)。
