三維設計技術是當前計算機輔助設計技術的發展趨勢,其中三維建模是三維設計技術的基礎。CATIA適用于大型橋梁等大型土木工程的結構特點,就橋梁而言,基于CATIA對橋梁的骨架和模板等等進行三維建模,不僅能完整的表達橋梁的各項信息,還可利用達索系統對橋梁進行各項分析,充分展現BIM模型的信息化

CATIA——大型土木工程的解決方案1地形模型的創建

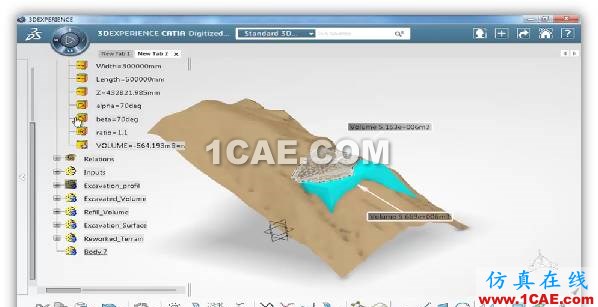

• 根據等高線或測量點建立地形曲面

• 從地形曲面生成等高線

• 根據道路平曲線生成地形縱斷面

• 支持大地測量坐標系

2土方計算

• 分區/分層計算土方體積

• 根據目標挖填方值推斷填挖高程(土方平衡)

3基于CATIA的“骨架+模板”的三維建模方法

此方法符合橋梁的工程設計習慣,可推廣應用到各類橋梁工程。在該方法中,無論骨架還是模板都應用了大量的參數化設計,骨架參數主要用于橋梁宏觀尺寸的控制和定位,模板參數中包含的是每個零部件的屬性信息。

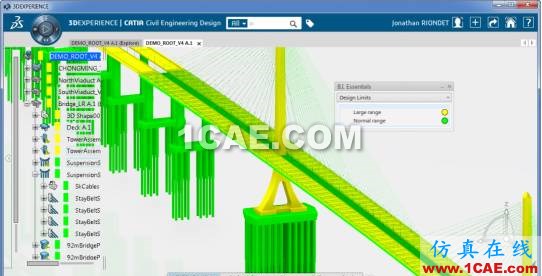

4骨架線+參數化驅動模式

5基于骨架線的參數化建模方法

• 參數化構件模板









• 模板附著到骨架線









• 生成智能的實體模型,可隨著骨架線調整自動更新

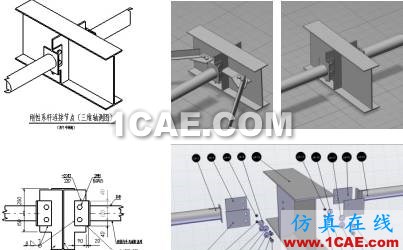

6節點詳圖設計工程圖
