CATIA二次開發-工程圖助手（二）

2016-11-26 by:CAE仿真在線來源:互聯網

1.9 明細表導出

該功能用于將工程圖當前頁的明細表數據導出到Excel中。用戶在使用該功能時,打開【明細表導出】窗體,在窗體中設定文件導出位置,程序自動將明細表的數據導出到Excel中。(需要用戶提供導出的表格模板)

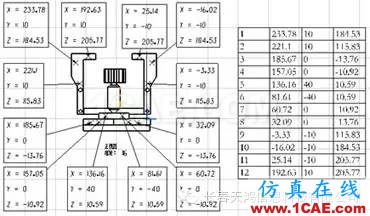

1.10 百格線

該功能用于在工程圖中繪制百格線。用戶在使用該功能時,點選命令后,在工程圖中點選要繪制百格線位置的左上角和右下角,程序自動根據用戶點選的位置創建百格線,并標注百格線信息。

1.11 刪除百格線

該功能用于刪除工程圖中已存在的百格線。用戶在使用該功能時,點選命令后,在工程圖中選擇要刪除的百格線,程序自動將當前百格線從工程圖中刪除。

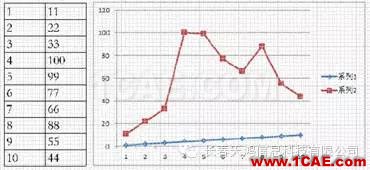

1.12 圖表插入

該功能用于將已經存在的數據表生成圖表,插入到工程圖中。用戶在使用該功能時,打開【圖表插入】窗體,然后在工程圖中選擇要生成圖表的數據表,程序自動將圖表數據讀取到窗體界面中,然后根據用戶在工程圖中點選的位置插入圖表。(提供需要生成圖表的數據表樣式和圖表樣式)

1.13 Sheet頁位置調整

該功能用于調整工程圖各個Sheet頁的排列位置。用戶在使用該功能時,打開【Sheet頁位置調整】窗體,程序自動將當前工程圖中的Sheet頁信息按順序讀取到窗體列表中,用戶可以上下調整各個Sheet頁的位置,設定完畢后,程序自動根據窗體列表中的Sheet頁位置進行調整。
