你不知道的CATIA！

2016-11-25 by:CAE仿真在線來源:互聯網

CATIA是法國達索公司的產品開發旗艦解決方案。作為PLM協同解決方案的一個重要組成部分,它可以幫助制造廠商設計他們未來的產品,并支持從項目前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程

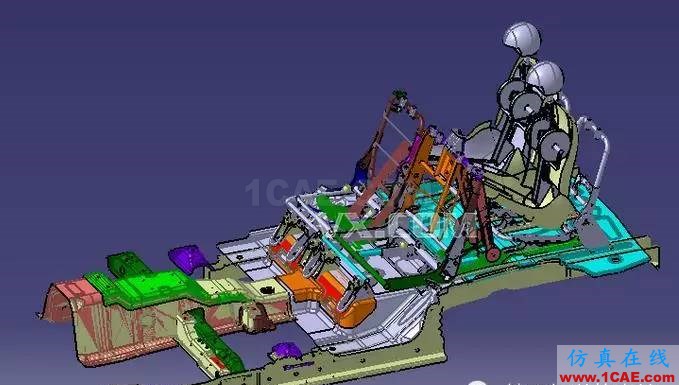

中英文模塊對照

零件設計 PDG:Part Design

裝配設計 ASD:Assembly Design

交互式工程繪圖 IDR:Interactive Drafting

創成式工程繪圖 GDR:Generative Drafting

結構設計 STD:Structure Design

線架和曲面設計 WSF:Wireframe and Surface

鈑金設計 SMD:SheetMetal Design

航空鈑金設計 ASL:Aerospace Sheetmetal Design

鈑金加工設計 SHP:SheetMetal Production

三維功能公差與標注設計 FTA:3D Functional Tolerancing & Annotation

模具設計 MTD:Mold Tooling Design

陰陽模設計 CCV:Core & Cavity Design

焊接設計 WDG:Weld Design

自由風格曲面造型 FSS:FreeStyle Shaper

自由風格曲面優化 FSO:FreeStyle Optimizer

基于截面線的自由風格曲面造型FSP:FreeStyle Profiler

基于草圖的自由風格曲面造型FSK:FreeStyle Sketch Tracer

創成式外形設計 GSD:Generative Shape Design

創成式曲面優化GSO:Generative Shape Optimizer

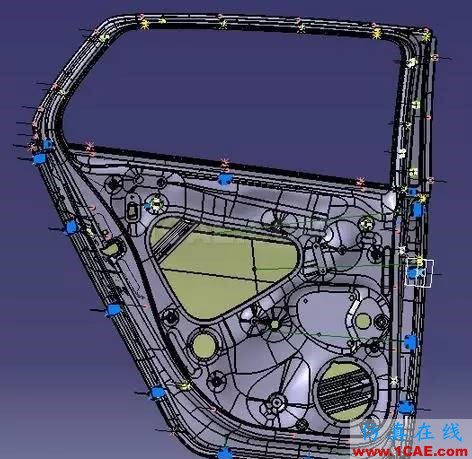

汽車白車身接合 ABF:Automotive Body In White Fastening

數字化外形編輯 DSE:Digitized Shape Editor

汽車A級曲面造型ACA:Automotive Class A

快速曲面重建 QSR:Quick Surface Reconstruction

創成式零件結構分析 GPS :Generative Part Structural Analysis

創成式裝配件結構分析 GAS :Generative Assembly Structural Analysis

變形裝配件公差分析 TAA:Tolerance Analysis of Deformable Assembly

Elfini結構分析EST:Elfini Solver Verification

電路板設計 CBD:Circuit Board Design

電氣系統功能定義 EFD:Electrical System Functional Definition

電氣元件庫管理員 ELB:Electrical Library

電氣線束安裝 EHI:Electrical Harness Installation

電氣線束布線設計 EWR:Electrical Wire Routing

電氣線束展平設計 EHF:Electrical Harness Flattening

管路和設備原理圖設計 PID:Piping & Instrumentation Diagrams

HVAC 圖表設計 HVD:HVAC Diagrams

電氣連接原理圖設計 ELD:Electrical Connectivity Diagrams

系統原理圖設計 SDI:Systems Diagrams

管線原理圖設計 TUD:Tubing Diagrams

波導設備原理圖設計 WVD:Waveguide Diagrams

系統布線設計 SRT:Systems Routing

系統空間預留設計 SSR:Systems Space Reservation

電氣纜線布線設計 ECR:Electrical Cableway Routing

設備布置設計 EQT:Equipment Arrangement

線槽與導管設計 RCD:Raceway & Conduit Design

波導設備設計 WAV:Waveguide Design

管路設計 PIP:Piping Design

管線設計 TUB:Tubing Design

HVAC設計 HVA:HVAC Design

支架設計 HGR:Hanger Design

結構初步布置設計 SPL:Structure Preliminary Layout

結構功能設計 SFD:Structure Functional Design

設備支撐結構設計 ESS:Equipment Support Structures

廠房設計 PLO Plant Layout

數控加工審查 NCG:NC Manufacturing Review

數控加工驗證 NVG:NC Manufacturing Verification

2軸半加工準備助手 PMA:Prismatic Machining Preparation Assistant

2軸半加工 PMG:Prismatic Machining

3軸曲面加工 SMG:3 Axis Surface Machining

多軸曲面加工 MMG:Multi-Axis Surface Machining

車削加工 LMG:Lathe Machining

高級加工 AMG:Advanced Part Machining

STL快速成型 STL:STL Rapid Prototyping

知識工程顧問 KWA:Knowledge Advisor

知識工程專家 KWE:Knowledge Expert

產品工程優化 PEO:Product Engineering Optimizer

產品知識模板 PKT:Product Knowledge Template

業務流程知識模板 BKT:Business Process Knowledge Template

產品功能定義 PFD:Product Function Definition

產品功能優化 PFO:Product Function Optimizer

DMU 漫游器 DMN:DMNDMU Navigator

DMU 運動機構模擬 KIN:DMU Kinematics Simulator

DMU 空間分析 SPA:DMU Space Analysis

DMU裝配模擬 FIT:DMU Fitting Simulator

DMU優化器 DMO:DMU Optimizer

DMU工程分析審查ANR:DMU Engineering Analysis Review

DMU空間工程助手 SPE:DMU Space Engineering Assistant

人體模型構造器 HBR:Human Builder

人體模型測量編輯 HME:Human Measurements Editor

人體姿態分析 HPA:Human Posture Analysis

人體行為分析 HAA:Human Activity Analysis

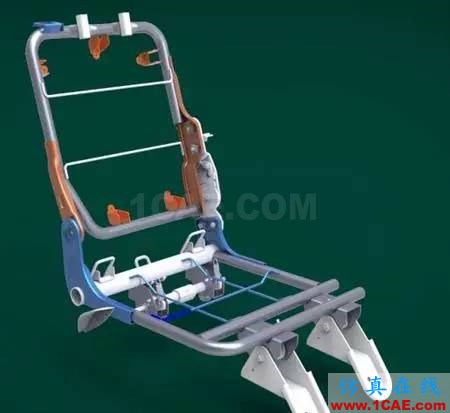

曲面設計模塊

CATIA擁有強大的曲面設計模塊。

1.Generic Shape Design

簡稱GSD,創成式造型,非常完整的曲線操作工具和最基礎的曲面構造工具,除了可以完成所有曲線操作以外,可以完成拉伸,旋轉,掃描,邊界填補,橋接,修補碎片,拼接,凸點,裁剪,光順,投影和高級投影,倒角等功能,連續性最高達到G2,生成封閉片體Volume,完全達到普通三維CAD軟件曲面造型功能,比如Pro/E。完全參數化操作。

2.Free Style Surface

簡稱FSS,自由風格造型,幾乎完全非參。除了包括GSD中的所有功能以外,還可完成諸如曲面控制點(可實現多曲面到整個產品外形同步調整控制點、變形),自由約束邊界,去除參數,達到汽車A面標準的曲面橋接、倒角、光順等功能,所有命令都可以非常輕松的達到G2。

3.Automotive Class A

簡稱ACA,汽車A級曲面,完全非參,此模塊提供了強大的曲線曲面編輯功能,和無比強大的一鍵曲面光順
