CATIA 軟件技能推送之一 通用齒輪模板的建立

2016-11-03  by:CAE仿真在線  來源:互聯網

CATIA 創建齒輪模型的方法在網絡上并不少見,但參數化驅動都比較局限,適應性不強。從直齒變成斜齒、齒型模數、齒數、壓力角等發生一點變化就需要do it again and again....

今天老李給各位結構攻城獅帶來如何建立通用齒輪設計模板(直齒、斜齒通吃),模數、齒數....修改更是小菜一碟的方法。廢話不說,直接開始

Step1:新件part文件,通過parameters命令創建齒輪基本參數,作為一個機械工程師,齒輪各種參數應該不陌生吧(金山翻譯的參數全名,哈)

并通過公式建立起各參數之間關系

Pitch_Circle_Radius= Modulus*Teeth_Num /2

Base_Circl_Radius=Pitch_Circle_Radius *cos(Pressure_Angle )

Dedendum_Rircle_Radius=Pitch_Circle_Radius -1.25*Modulus

Addendum_Circle_Radius=Pitch_Circle_Radius +1*Modulus

Step 2:建立漸開線方程

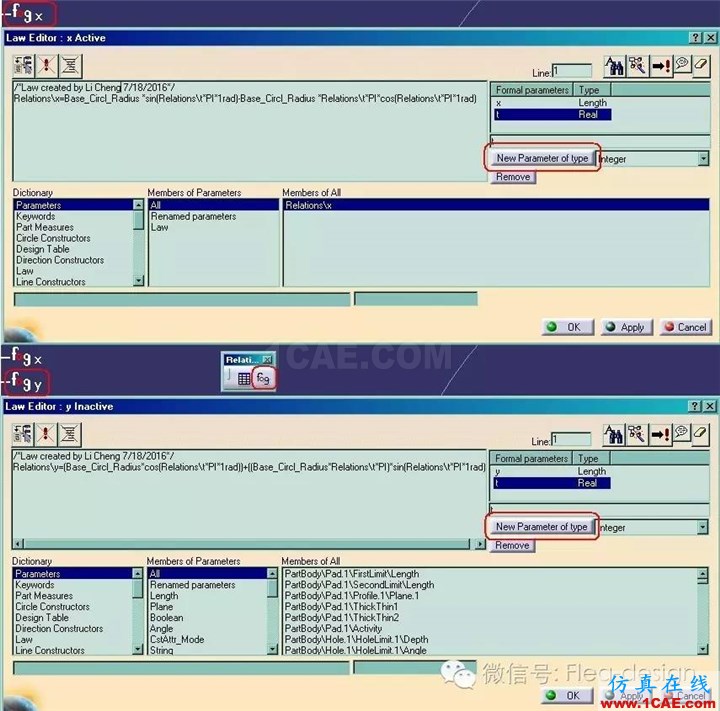

用fog命令創建2個關于自變量t的方程,分別命名fogx、fogy方程如下:

x= Base_Circl_Radius*sin(t*PI*1rad)-Base_Circl_Radius*t*PI*cos(t*PI*1rad)

y=(Base_Circl_Radius*cos(t*PI*1rad))+(( Base_Circl_Radius*t*PI)*sin(t*PI*1rad))

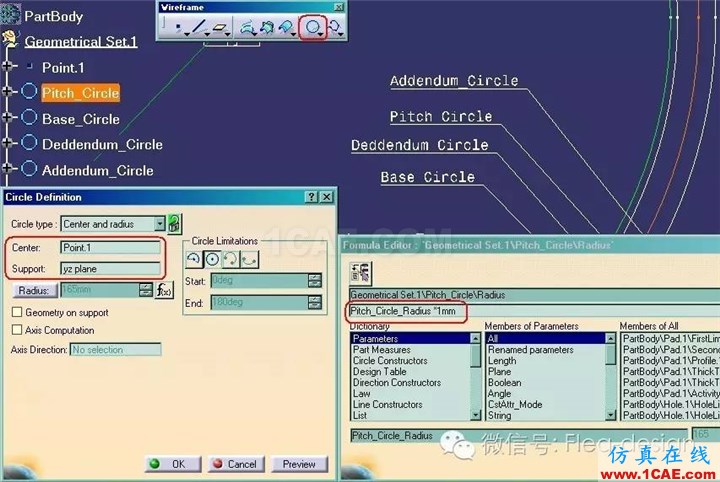

Step 3 用GSD模塊中的circle命令,在yz平面,創建一組4個同心圓,利用formula命令將四個圓的半徑分別用分度圓、基圓、齒頂圓、齒根圓來驅動。

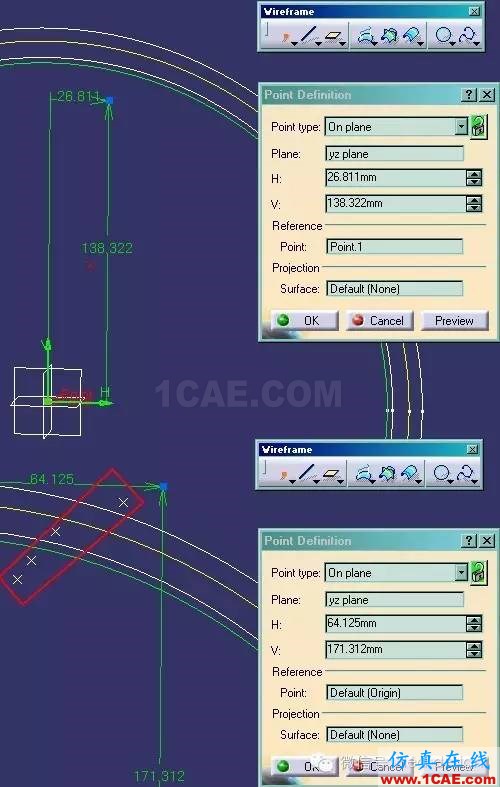

Step4:用point命令,point type選擇On plane,選擇yz平面,以坐標圓心為基準,創建5個點(隨便點選,不必關注其準確位置)。

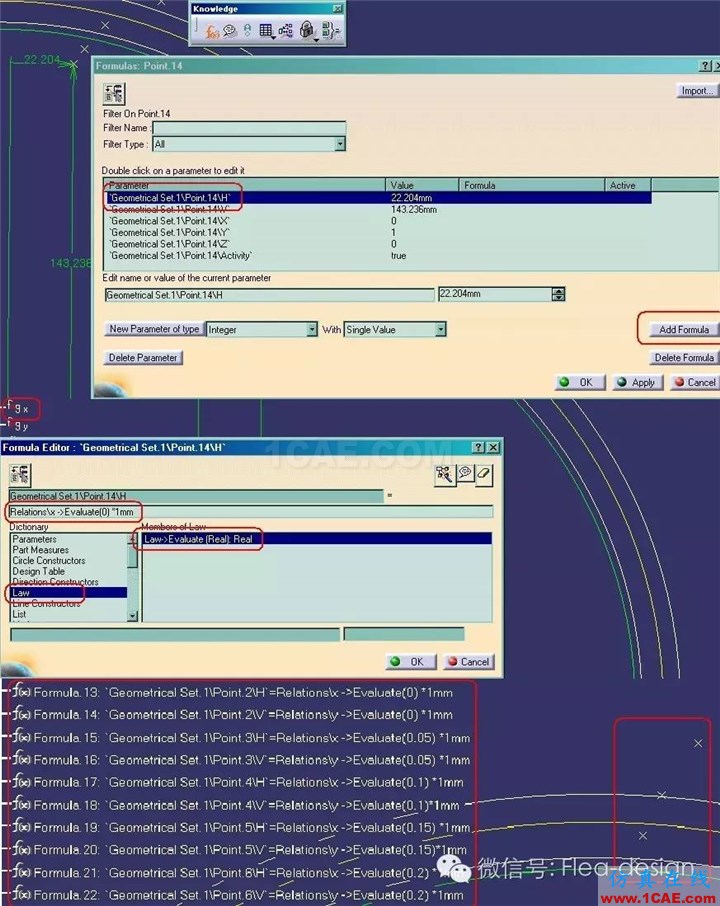

step 5:漸開線驅動,formula命令,選擇上一步所創建的第一個點,H坐標,AddFormula ->模型樹上雙擊fogx –>左側列表中選擇Law->雙擊右側列表Evaluate ->在公式編輯行括號內填入0,并在后面加*1mm(強制以毫米為單位),同樣的操作對第一個點的V坐標利用fogy進行驅動,t同樣取0.

    重復操作將其余4個點的H\V坐標分別用fogx \fogy進行驅動,參數t分別取0.05、0.1、0.15、0.2,結果如圖所示。

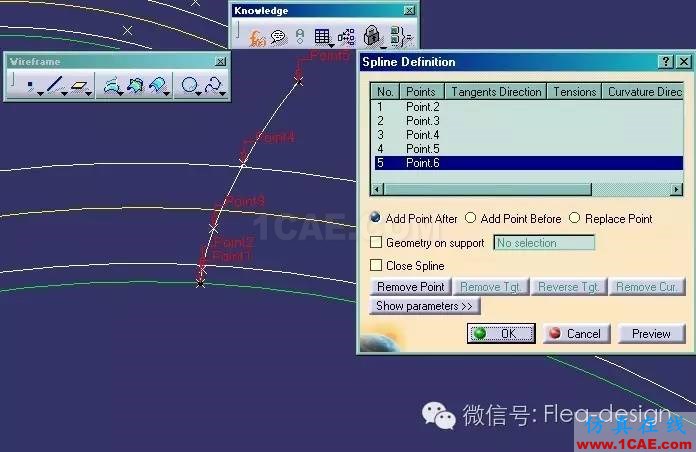

 step6:利用spline命令將上一步所創建的點拾取創建spline(漸開線)

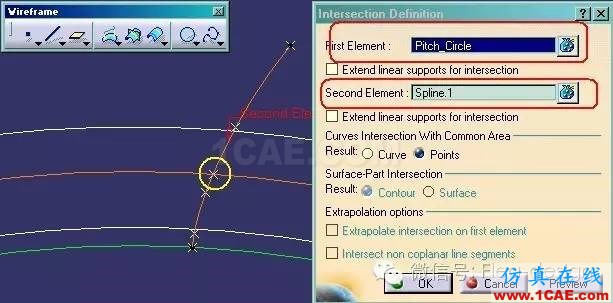

step 7:用Intersection命令創建分度圓和上一步漸開線的交點。

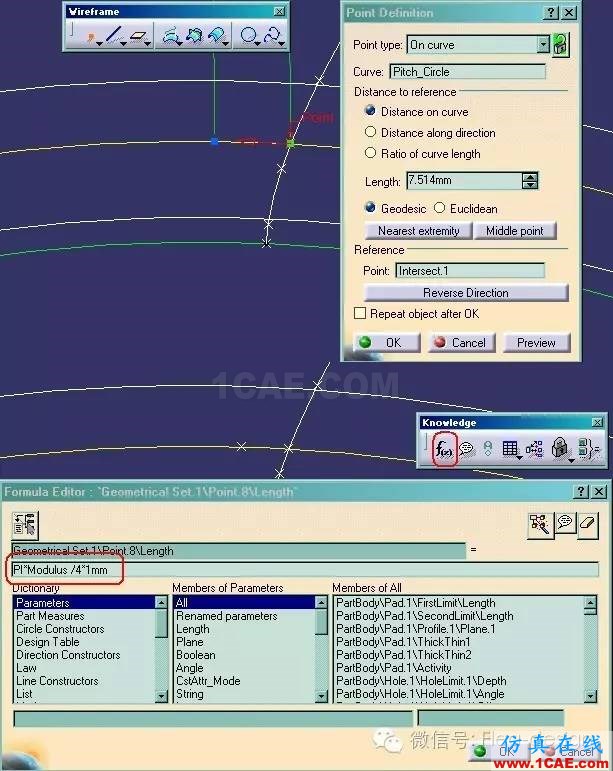

step8:用point命令,選擇On curve類型,選擇分度圓,并選擇上一步所創建的交點為起點,創建一個在分度圓上的點。用formula工具編輯該點的移動距離為PI*Modulus/4*1mm(在分度圓上,齒厚和間隙相同,所以移動距離就是分度圓周長/齒數/4)

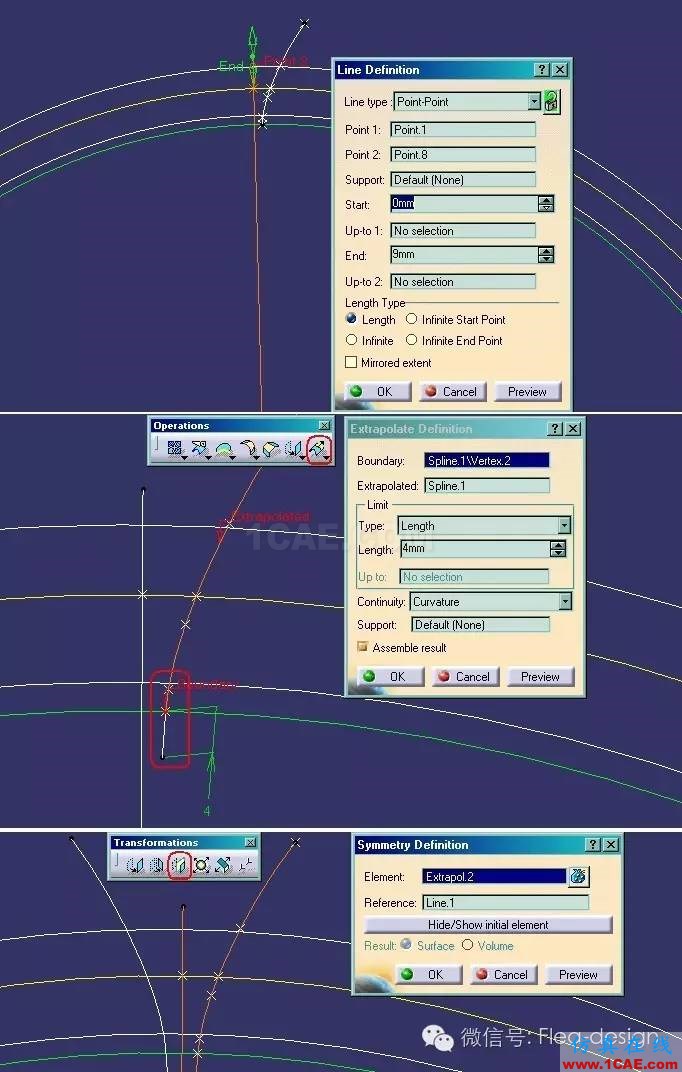

step 9: 通過中心點以及上一步所創建的點,創建一條直線。用extrapolate命令將漸開線向齒輪中心方向延長3-4mm(攻城獅們思考一下,為什么要這么做:D)。將延長了的漸開線做關于直線的鏡像。

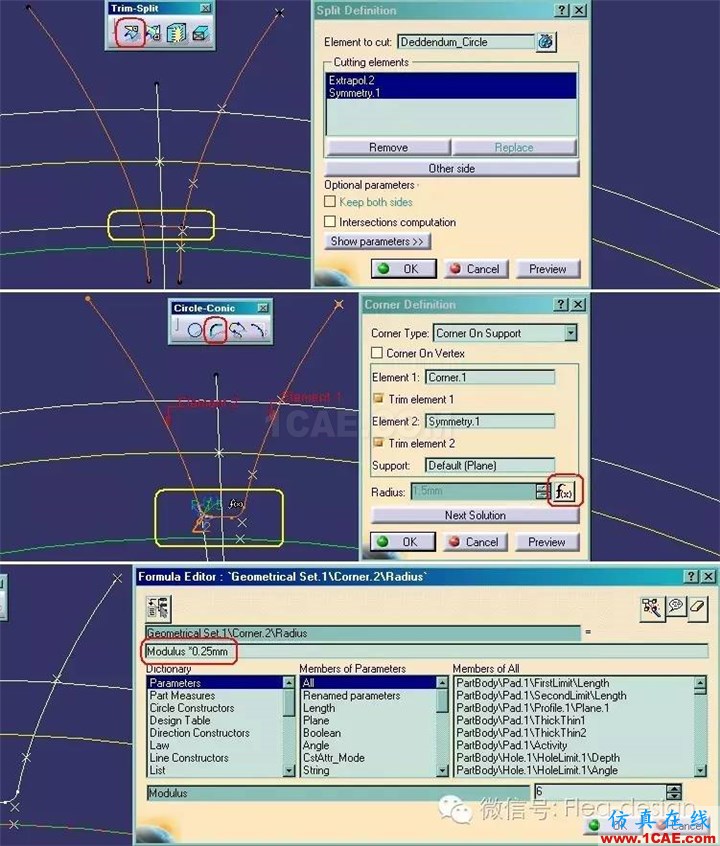

step 10 :用split命令將分度圓截?cái)?并和漸開線齒闊做圓角連接,圓角半徑設置Modulus*0.25mm

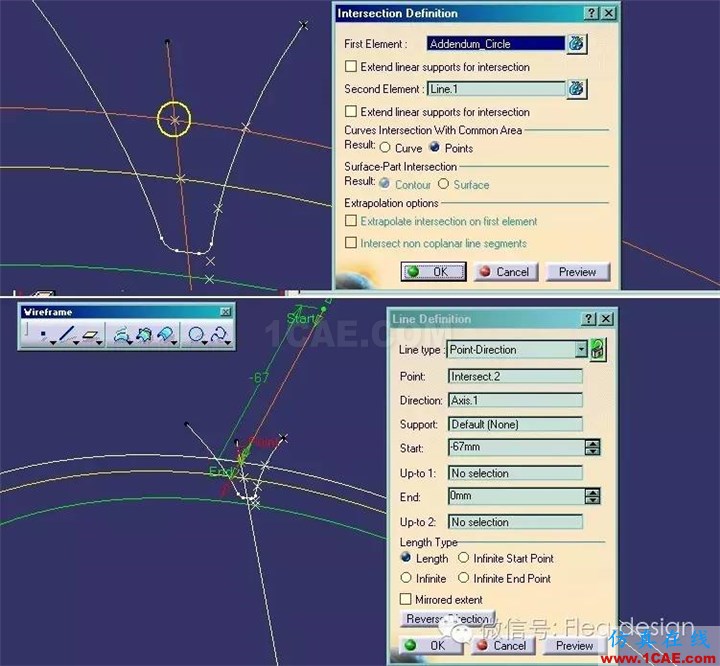

step11  intersection命令創建齒頂圓和對稱直線的交點,并創建過該點沿齒輪軸向的一條直線。

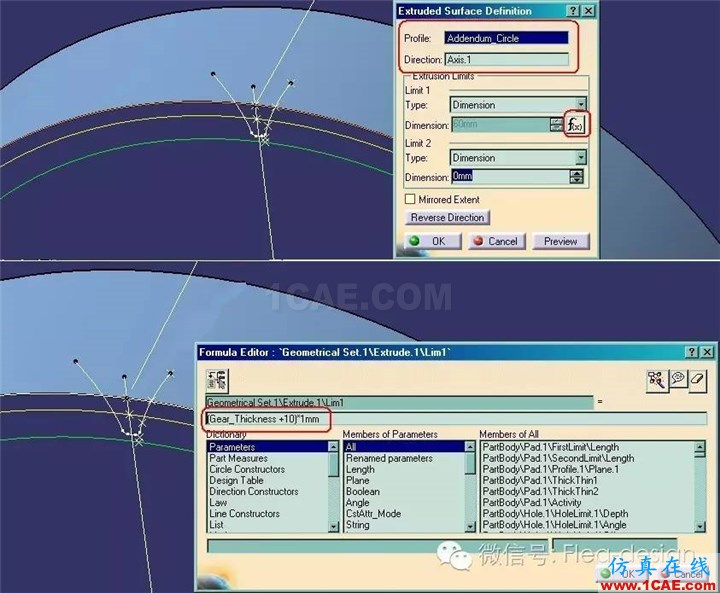

step12 :用Extrude命令拉伸齒頂圓做出一圓柱曲面,拉伸高度用公式控制,略大于齒輪厚度。

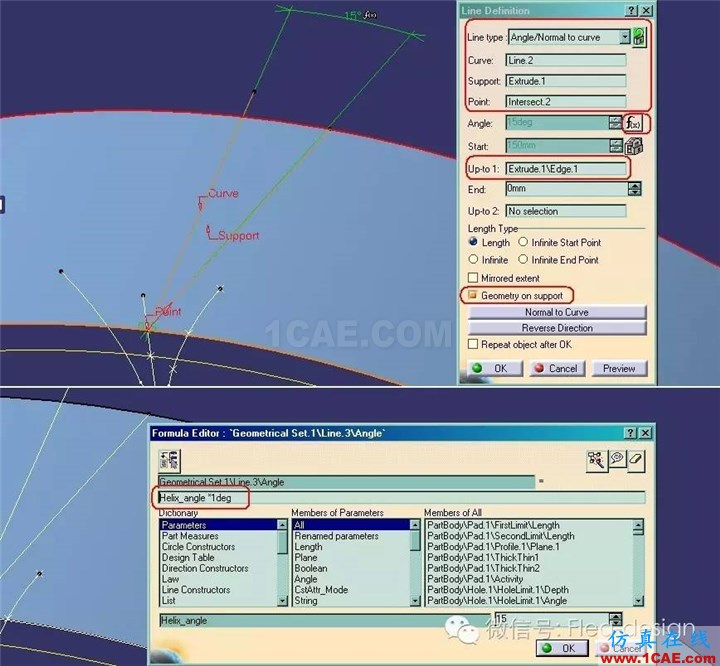

step 13 :創建螺旋線,用line命令選擇angle/Normal to curve方式,分別選擇交點、直線、拉伸曲面作為point、curve、support 選中對話框中g(shù)eometry on support選項,設置angle為Helix_angle,并設置直線長度upto 1選擇拉伸圓柱面的端面邊界創建出一條螺旋線。

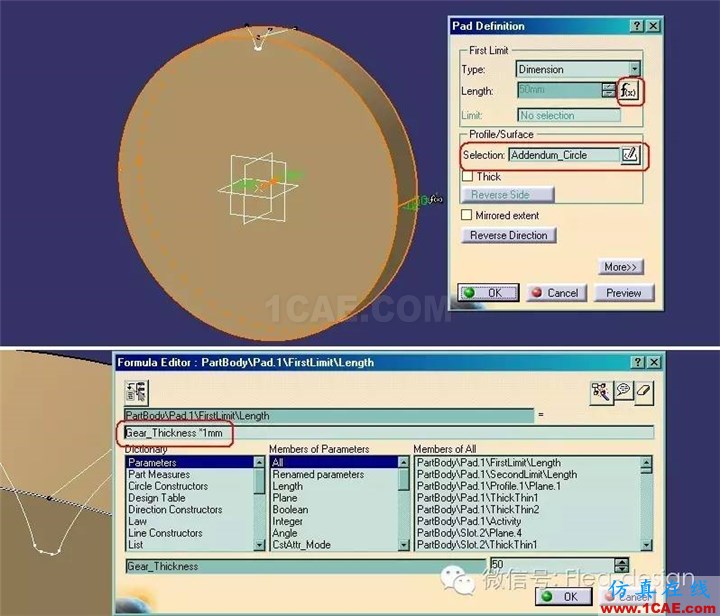

step 14:返回partdesign模塊用pad命令選擇齒頂圓拉伸圓柱,通過formula命令定義拉伸高度=齒輪厚度。

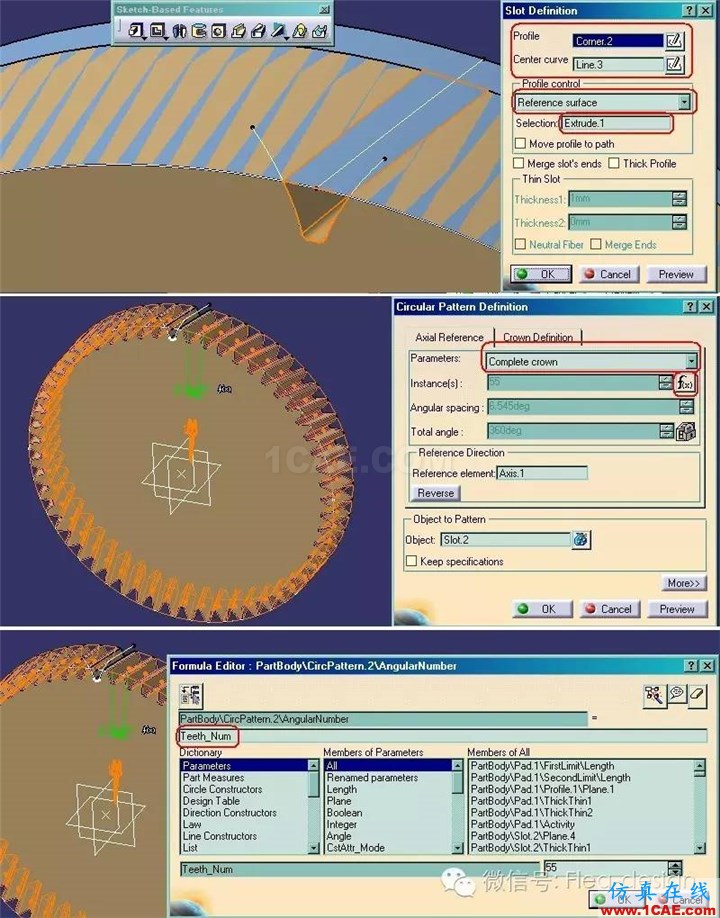

Step15 : 創建齒型,陣列齒數。用Slot命令,profile選擇漸開線齒闊曲線,Center curve選擇螺旋線,profile control模式選擇Reference surface,并選擇前面所創建的拉伸圓柱曲面,切出一條齒型槽。

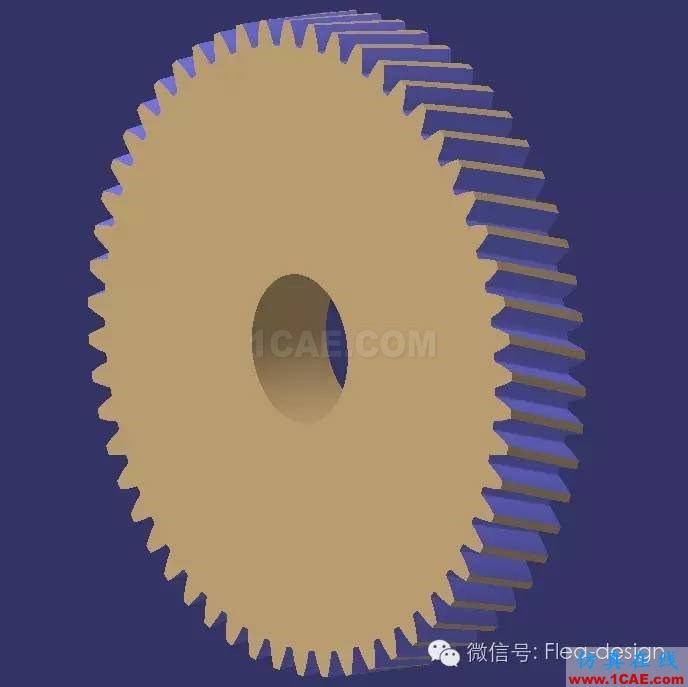

  利用環形陣列命令,圓周方向陣列Slot特征,通過公式,整列個數==齒數,至此,齒輪的關鍵特征已經完成。

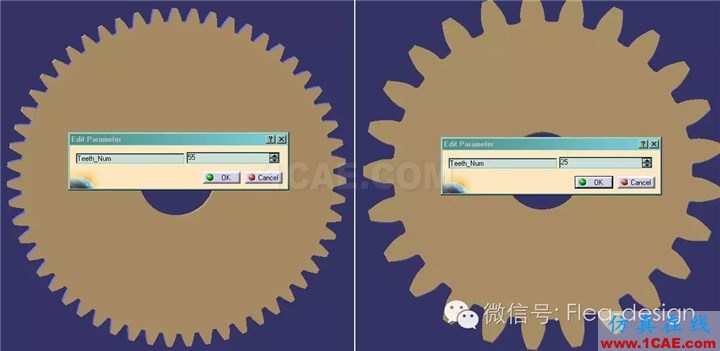

齒輪參數化驅動驗證。螺旋角的修改,如果所設計的齒輪是直齒輪只需要將螺旋角設置為0 如果是斜齒輪則只需要輸入相應的螺旋角。

同樣的操作,還可以對模數、壓力角、齒輪厚度等等參數進行修改。。。。。觀察齒輪模型的變化。
