CATIA 軟件技能推送之二讓工程圖酷炫起來

2016-11-03 by:CAE仿真在線來源:互聯網

在3D技術尚未發展起來的古代:D,2D 圖紙就是工程師的語言(好自豪的感覺)。能繪制出一張NB 的工程圖成了看家本領。

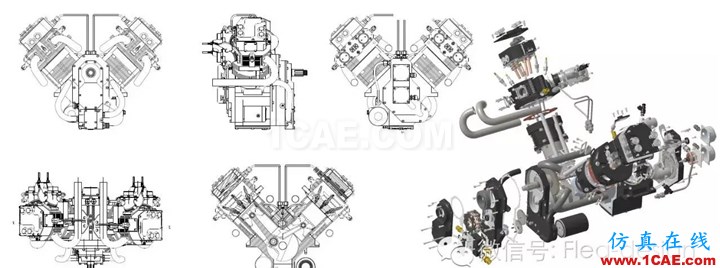

如下圖,如能添加上一副爆炸了的等角軸測圖,那你一定是那個時代的大牛。因?yàn)樵跊](méi)有3D 的時代,等角軸測圖完全是工程師拼深厚的美術功底手繪出來的(可以腦補一下這霸氣的場景),如果沒那點美術功底,算了,還是玩好三視圖吧!

隨著3D技術日新月異的發展,工程師終于告別了小米加步槍。在各種CAD 軟件爛大街的情況之下,再不讓你的工程圖酷炫一點,就真對不起這個時代呀:D

今天老李帶來了如何在CATIA 工程圖中創建爆炸等角軸測圖, let‘s started....

Step1 創建場景

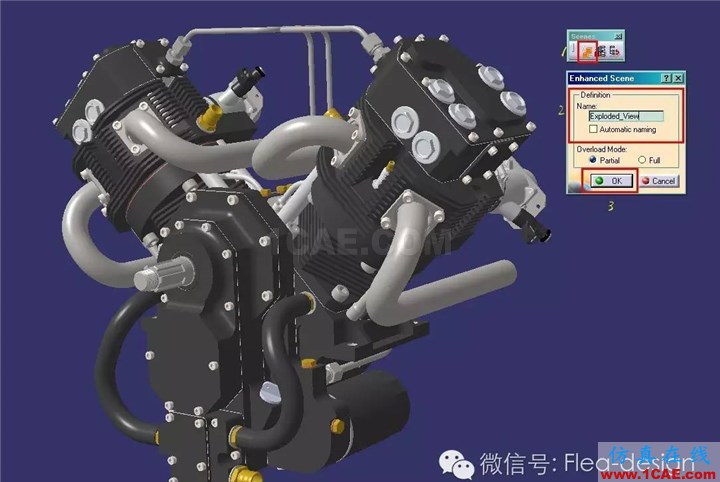

在CATIA 裝配環境下,用場景命令創建一個爆炸圖的場景(這是創建爆炸圖的關鍵步驟),如下圖所示操作。

CATIA 軟件技能推送之二讓工程圖酷炫起來Catia技術圖片2

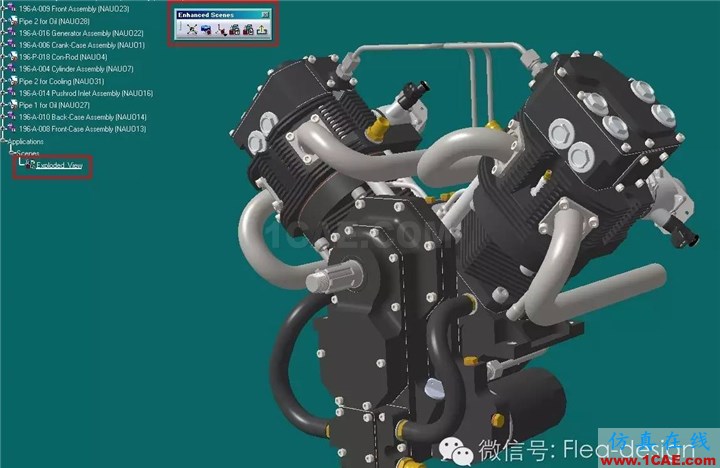

進入場景后,軟件背景色變成了綠色,模型樹多出場景節點,場景工具條出現。

CATIA 軟件技能推送之二讓工程圖酷炫起來Catia技術圖片3

Step2 定位羅盤

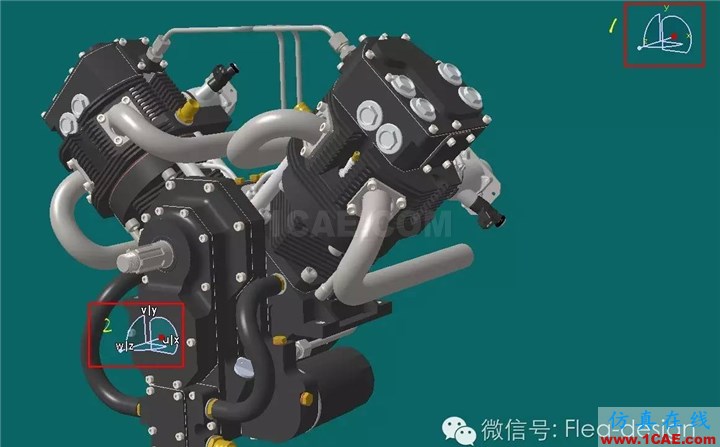

場景工具條,雖然提供了爆炸功能,但效果并不佳,不符合任何總成件的拆裝關系。這里我們還是用羅盤來操作。如下圖,鼠標移動至視圖區右上角羅盤中心位置,當鼠標變成 ‘十’ 字形狀按住左鍵,拖動到模型合適的平面,松開鼠標,羅盤自動識別并貼合到該平面之上。這一步驟在以后的拖動中反操作。

CATIA 軟件技能推送之二讓工程圖酷炫起來Catia技術圖片4

Step3 場景中操作模型位置

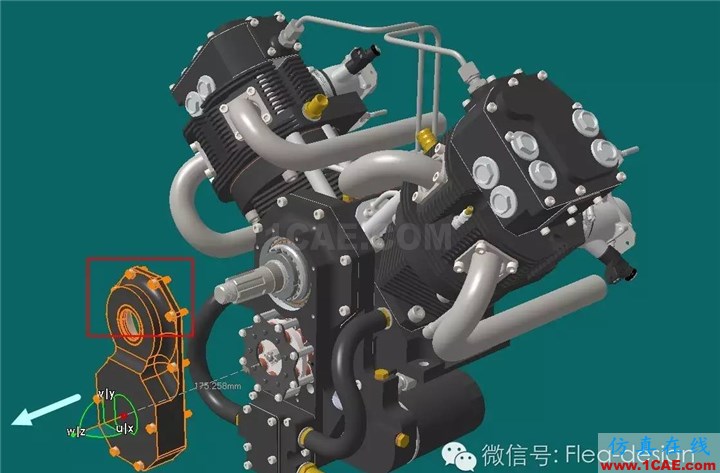

接上一步,定位好羅盤之后,選擇要拖動的部件,移動鼠標到羅盤上,紅色顯示的即為當前方向,按住鼠標即可羅盤和部件一起拖動。羅盤的拖動功能很強大,可以沿X\Y\Z方向移動、可以在X_Y\Y_Z\X_Z平面之內移動,還可以繞X\Y\Z軸轉動.....總之,組合應用總能達到你的要求。

CATIA 軟件技能推送之二讓工程圖酷炫起來Catia學習資料圖片5

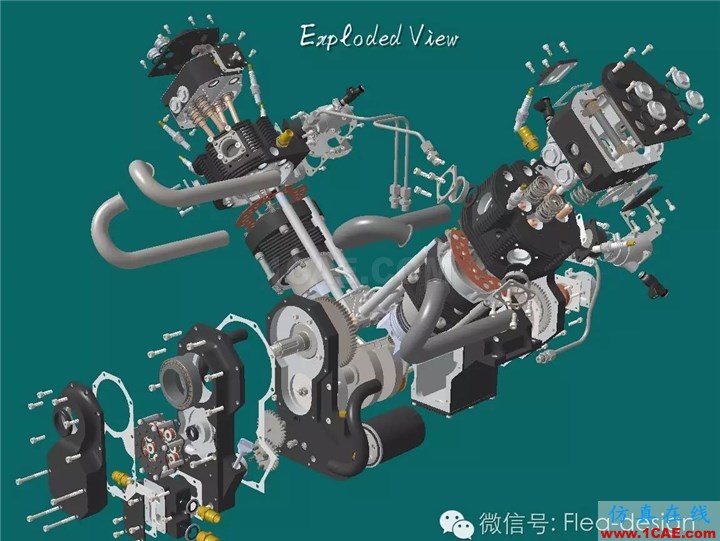

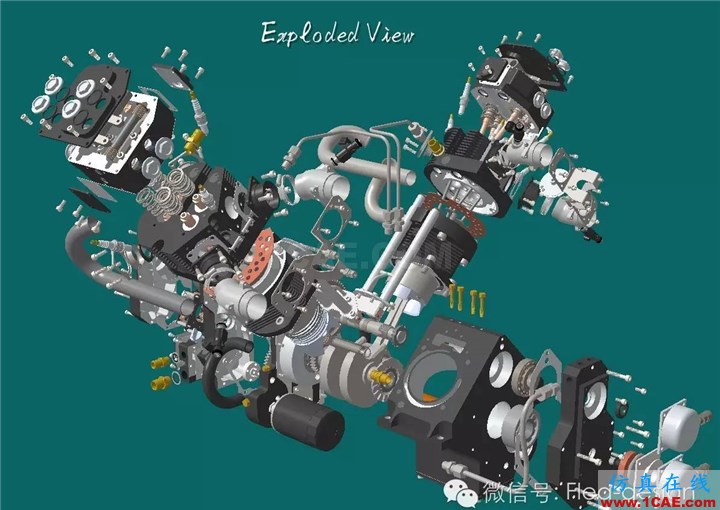

重復操作,你就反復的拖啊、拽啊、旋轉啊.....這里省略1000字,終于.....你的場景完成啦!完成啦!!!來先上兩張圖,成就感有木有?

CATIA 軟件技能推送之二讓工程圖酷炫起來Catia學習資料圖片6

CATIA 軟件技能推送之二讓工程圖酷炫起來Catia學習資料圖片7

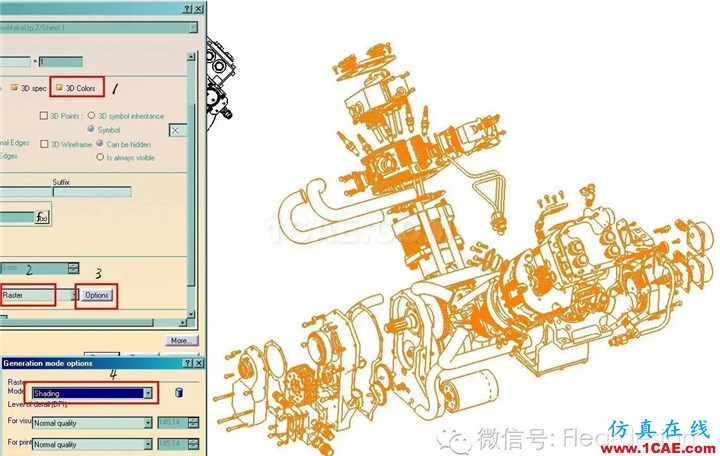

Step4 工程圖中的操作

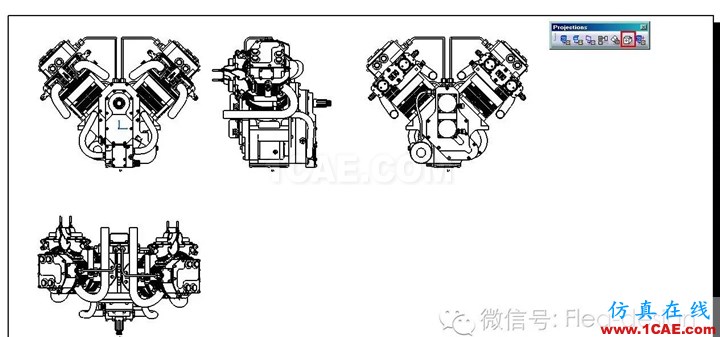

在欣賞了自己所創建的爆炸模型場景之后,我們回到了工程圖,在Projection View工具條中點擊等角周測圖命令。Ctrl+Tab切換到3D窗口(注意,這里必須還在場景模式)

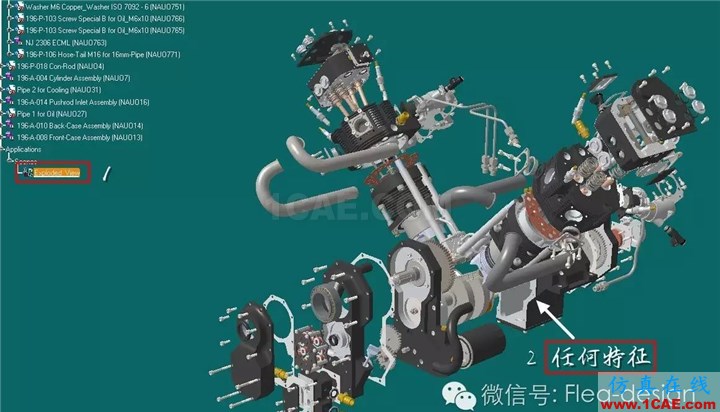

首先,在場景中旋轉模型到最能表達結構的角度,從模型樹中選擇場景節點(這一點很關鍵,加粗)。然后在模型上隨便選擇一特征(點、先、面.....), 之后嘛!CATIA 自覺的返回工程圖模塊,你需要做的只是在合適的位置點一下鼠標,放置你的爆炸圖了。
