CATIA 軟件技能推送之三 DMU的另類應用

2016-11-03 by:CAE仿真在線來源:互聯網

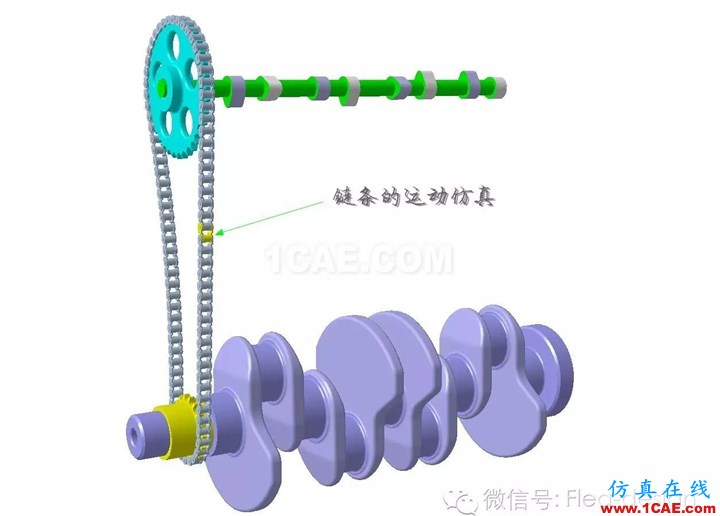

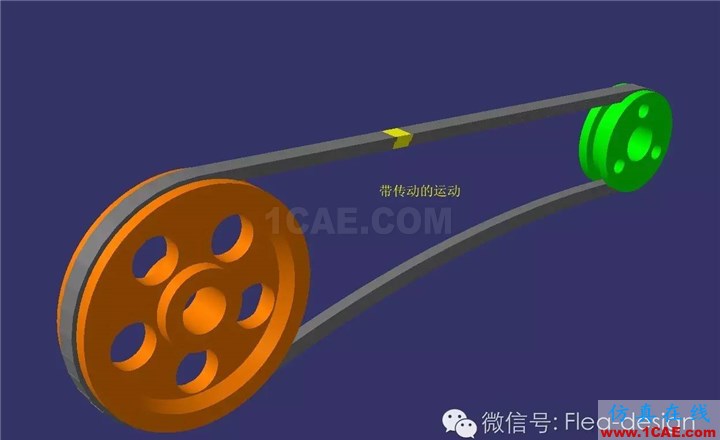

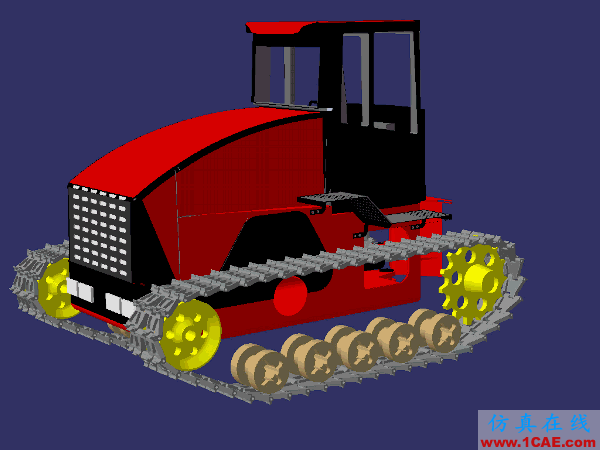

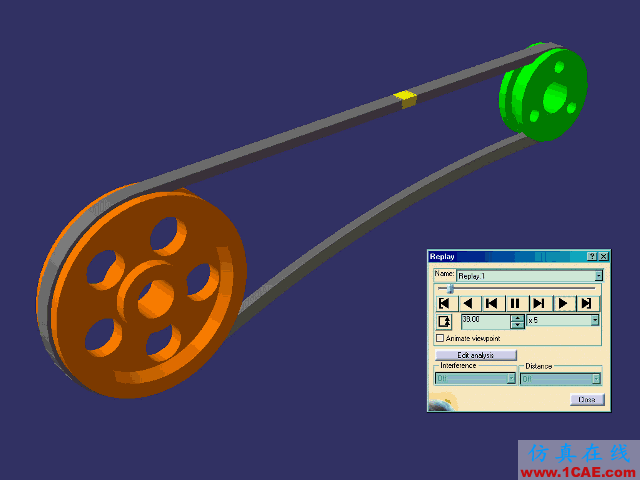

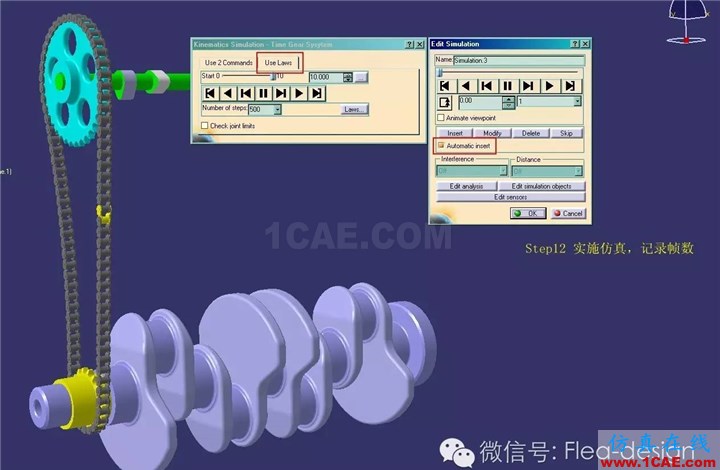

今天的推文從一張動圖開始,這是一個CATIA DMU所做的發動機正時鏈條驅動。CATIA DMU 對攻城獅來說一定是神奇的、向往的,也想掌握的。對于接觸它的人來說,好像覺得并不是太難,因為它的命令并不多。但要解決實際問題,還是要靠攻城獅發揮想象,組合使用才能湊效。

在老李還是青年的時候(哈哈),CATIA DMU 所有的命令都爛熟了,自命清高到孤獨求敗.....忽有一天,一個搞發動機的同事慕名求助:D,說是能不能搞一段發動機正時的運動仿真動畫,老李自信滿滿的應答,小case......結果知道了詳情之后,傻眼了。原來他的要求不但要做出曲軸-凸輪軸的運動關系,還要做出鏈條的運動形貌.....在經過漫長2天一無所獲之后,突然之間想到了一個方法,猶如牛頓附體.....經過再三論證推斷,感覺方法可行,接下來的事情嘛,也就順理成章一氣呵成了。

我肯定不是第一個發現這種方法的,但我還是要鼓足勇氣來分享一下,let‘s started

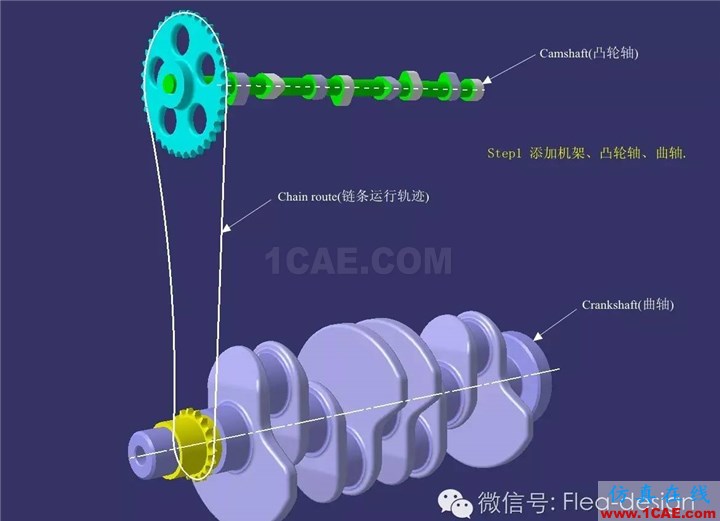

Step1首先要創建一個機架文件,里面包含一個重要的元素,鏈條運動的軌跡曲線,機架還包含曲軸、凸輪軸的運動軸線,我們將這三個文件調入裝配件,并進入DMU模塊。

Step2創建機架-凸輪軸的運動關系,選擇轉動付,創建出凸輪軸和機架的轉動副,非驅動。

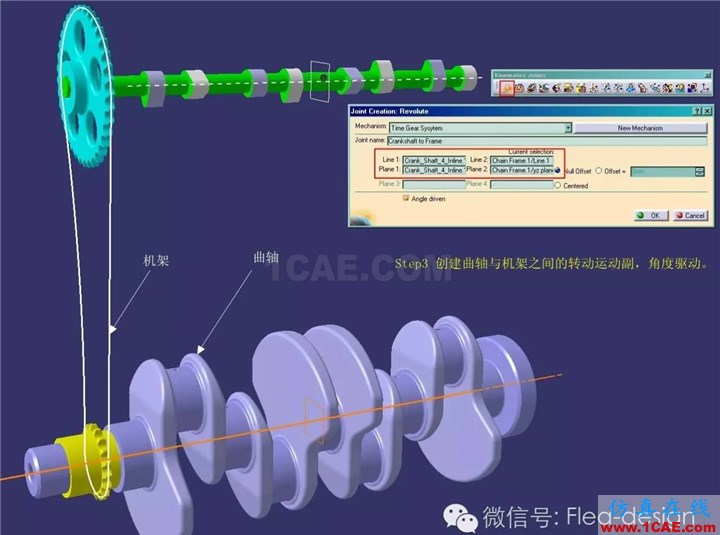

Step3創建機架-曲軸的運動關系,與上一步相同的操作,創建出曲軸和機架之間的轉動副,并且角度驅動。

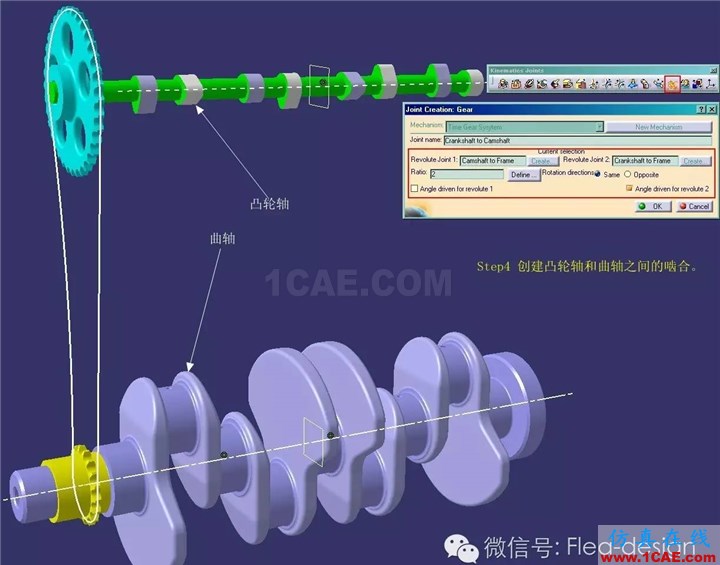

Step4創建曲軸-凸輪軸運動關系。選擇齒輪運動副,分別選擇前面所創建的兩個轉動運動副,并且設置方向相同,轉速2:1(曲軸:凸輪軸),曲軸轉動副作為主驅動。至此,曲軸-凸輪軸的運動關系建立完(老李曾天真的以為同事所要的就是這個結果)。

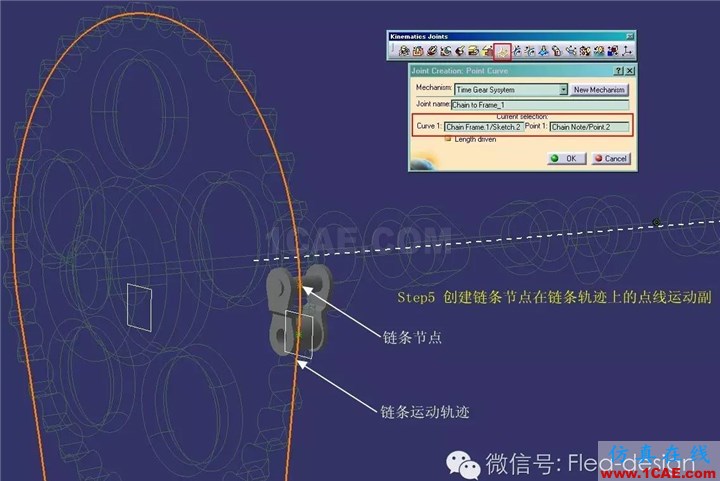

Step5開始創建鏈條的運動副。導入一個鏈條單元,添加一個點-線運動副,選擇鏈條單元節點和鏈條運動軌跡曲線(機架),創建出點-線運動副,并且長度驅動。

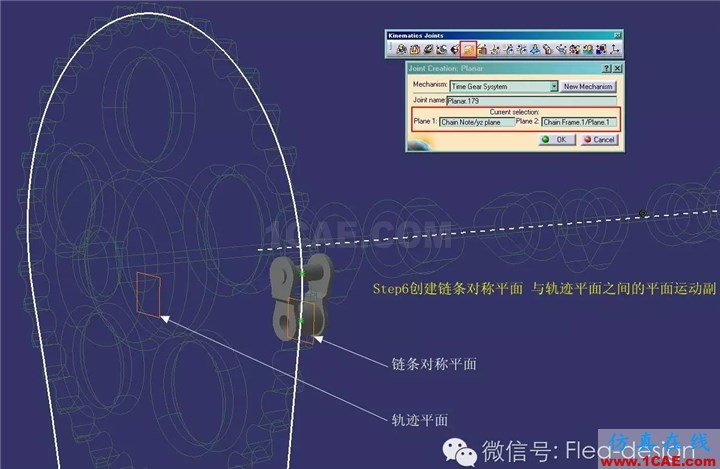

Step6平面運動副,選擇鏈條單元對稱平面和運動軌跡平面,創建出平面運動副。

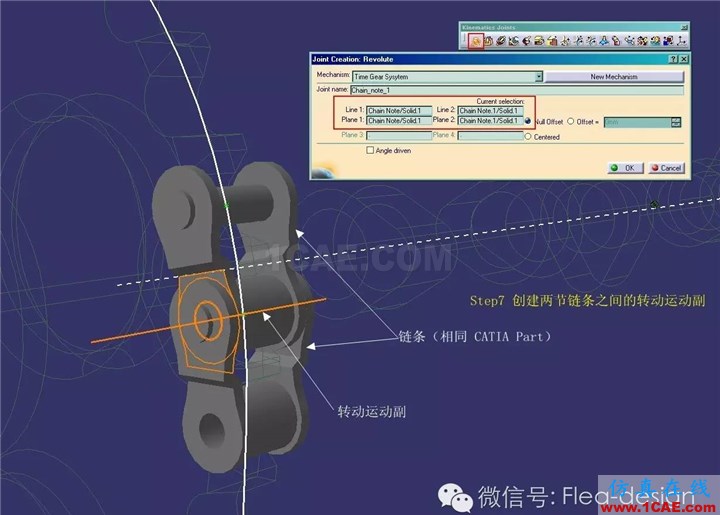

Step7鏈條單元之間的運動副,模型樹上復制鏈條單元,在兩個鏈條單元之間添加轉動運動副,非驅動。

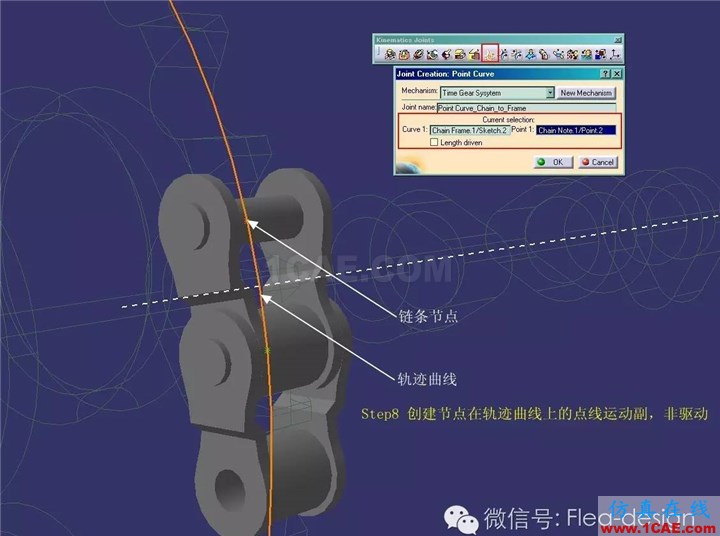

Step8繼續點-線運動副,給第二個鏈條單元和機架之間添加類似點-線運動副,唯一不同的是之后的點-線運動副都不再需要驅動。

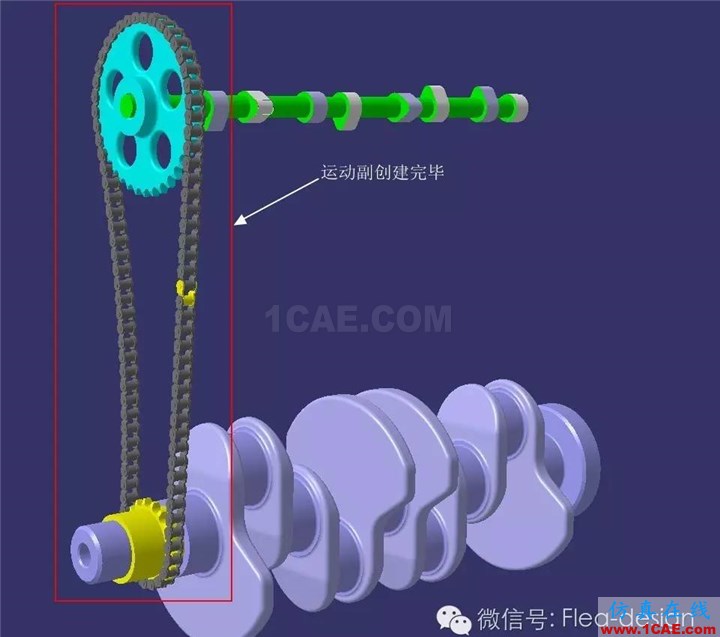

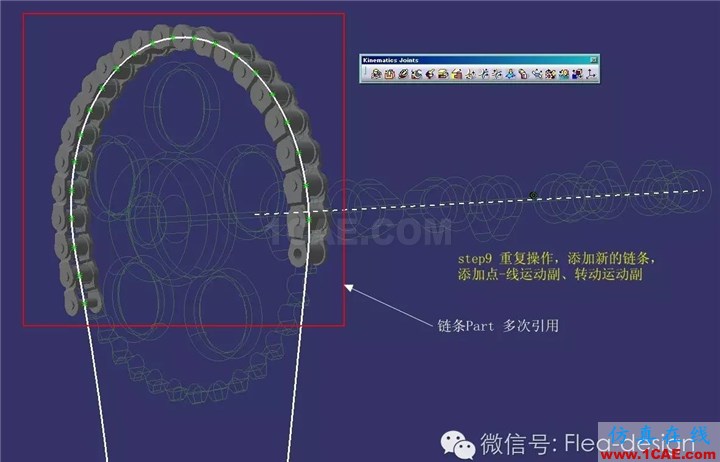

Step9重復操作,這之后確實是個體力活,你要做的就是復制、粘貼、添加運動副,復制、粘貼、添加運動副........

終于在頭疼、眼花、手抽筋,幾乎暈倒之際,完成了所有鏈條單元的添加。。

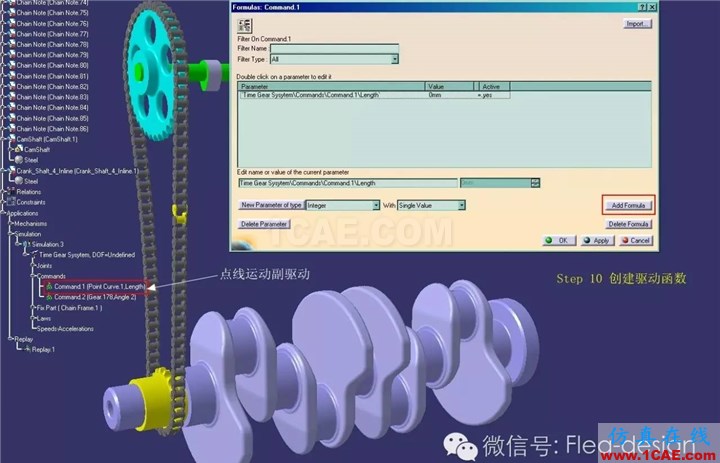

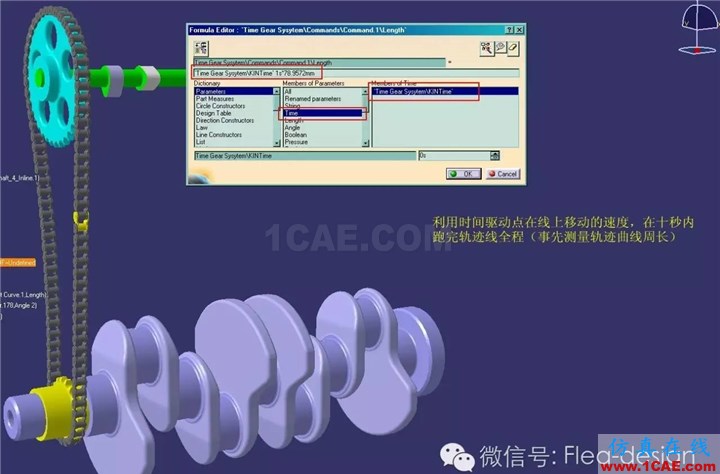

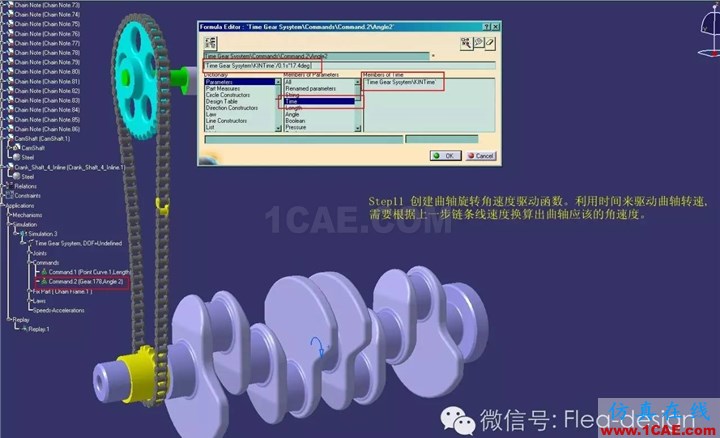

Step10添加驅動關系,現在這個機構有兩個原動件,一個是鏈條在軌跡上的滑動,一個則是曲軸的轉動。如何將二者同步起來,這里還的請出函數大神,CATIA 提供了一個非常強大的驅動,那就是 ’時間‘。哪怕你成千上萬運動,在我時間面前,都是平等的,都可以同步的。我們先來編輯一個函數,由時間來驅動鏈條的滑動。
