搜索【案例分析】在CATIA CAE中的高效智能的網格生成技術
2016-11-20 by:CAE仿真在線 來源:互聯網
關鍵字:網格 劃分 CATIA CAE
在快速發展的消費類電子市場中,企業面臨著巨大的壓力,他們必須領先競爭對手一步推出產品。為應對越來越高的產品復雜性,同時縮短設計周期時間,在研發過程中采用仿真軟件是一種業經驗證的工作方法。采用分析工具,設計工程師就能夠生成模型,虛擬地展現物理幾何結構,并用物理計算來調整和優化產品。相對于過去的試錯法原型設計方法而言,這種方法能夠大幅提升速度。因此,業界領先的組織機構在許多工程領域都采用了仿真流程。
擴展了FMS模塊的網格劃分功能,可以基于預定義的網格劃分規則對高級復雜曲面進行自動網格劃分。
基于規則的網格劃分器(RBM)擴展了FMS的網格功能,并且對利用CATIA的網格劃分工具進行的所有工作流能夠?qū)崿F(xiàn)對復雜曲面自動的和更高質量的網格劃分。RBM提供給了用戶一種方法可以在例如圓孔、倒角和加強筋等特征處來指定希望的全局網格劃分的幾何處理。RMB也提供了一種方法來指定可接受的單元質量準則,例如最小邊長、長寬比(Aspect ratio)和偏斜度(skewness)。一旦完整的網格劃分規則被定義,網格劃分時就不需要額外的用戶參與,整個網格劃分都將自動完成。
· 能夠?qū)?fù)雜的曲面進行全面的自動網格劃分
· 生成單元數量盡可能少,網格質量更高的殼單元
· 通過用戶自定義規則來控制通用幾何體的處理
· 通過預定義的網格質量準則目標來創建想要的網格
· 利用相同的網格劃分規則對所有的幾何體生成一致的網格劃分結果
· 提供針對目標場(例如NVH、碰撞等)的恰當?shù)木W(wǎng)格劃分規則
除了FMS提供的功能和優勢外,RBM還可以提供:
一旦定義好規則,RBM可以自動生成網格。自動網格劃分極大地提高了生產效率,因?yàn)樵诰W(wǎng)格編輯方面花費了盡可能少的時間。
最終生成的網格是比以前生成的網格質量更高,效率更快。基于比手動調整更加高效的規則對網格進行優化。RBM從全局的角度來考慮網格劃分問題以滿足網格質量準則,而不用修改和細化用戶關注的地方。

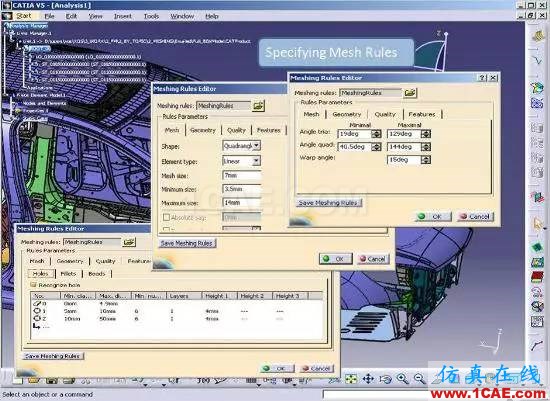

RBM可以識別通用幾何特征,例如圓孔、倒角和加強筋,并且根據用戶的要求進行幾何處理。例如,用戶可以指定直徑小于5mm的圓孔被移除,直徑在5mm到10mm之間的圓孔處生成1層單元,圓孔周圍6個節點,直徑10mm到15mm的圓孔處生成2層單元。利用這種方法,可以確保從一個區域到下一個區域和一個模型到下一個模型的幾何處理的一致性。
除了通常幾何特征的一致化處理外,RBM還讓用戶指定要滿足的 單元質量目標。用戶還可以指定單元幾何的限制,例如最小邊長、長寬比和單元偏斜度( skewness )以確保單元形狀不影響仿真結果。
由于RBM能夠讓用戶對很多部件使用相同的網格劃分規則,因此確保了劃分的網格結果的高度一致性。這些一致性非常重要,尤其在模型間有較小變動時。在這樣的情況下,網格上的差別對結果不產生影響。
每一個仿真學科都有自己的網格要求以得到高質量的結果,同時伴隨可接受數量的單元。利用RBM,用戶可以很容易的選擇恰當?shù)囊?guī)則組合來達到不同學科的仿真目標要求。

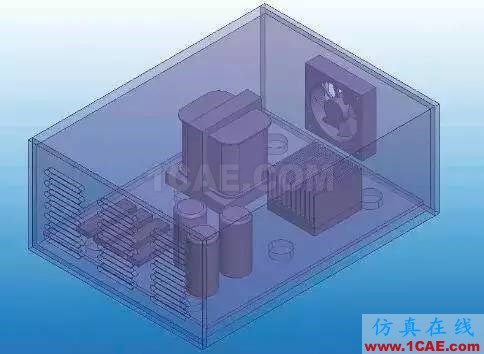

在快速發展的消費類電子市場中,企業面臨著巨大的壓力,他們必須領先競爭對手一步推出產品。為應對越來越高的產品復雜性,同時縮短設計周期時間,在研發過程中采用仿真軟件是一種業經驗證的工作方法。采用分析工具,設計工程師就能夠生成模型,虛擬地展現物理幾何結構,并用物理計算來調整和優化產品。相對于過去的試錯法原型設計方法而言,這種方法能夠大幅提升速度。因此,業界領先的組織機構在許多工程領域都采用了仿真流程。
傳統上,工程師在開展具體某方面的產品設計工作時,會對流體、 熱、結構、電子等不同領域分別采用分析工具。但是這種孤立起來分別考慮不同物理作用的方法會導致工程師無法解釋有關物理效果疊加對其它領域或整體系統級設計的其它功能的影響。ANSYS為工程師提供了相關功能,幫助他們深入了解特定的跨物理現象,知道這些物理因素如何相互影響。如果工程師關心電力輸送問題,那么他可通過導體焦耳加熱造成的材料電阻變化來仿真電路中的電力損失。
利用ANSYS Workbench,我們可整合業界領先的結構、熱、流體和電磁場求解器支持真正的多物理場仿真。不同求解器之間可自動共享幾何結構,因?yàn)橐粋€(gè)求解器中的設計變化可能也會對設計相同或者相鄰部分建模的其它求解器產生預測影響。利用共享幾何結構,Workbench項目的設置可確保不同物理領域的專家都能分別針對各自特定領域配置適當?shù)膯挝锢韴?chǎng)仿真,從而能在統一用戶界面中實現多物理場的系統級分析。這種協作化設計方法意味著所有領域都能在仿真初始階段得到應對解決——而不是在會造成巨大成本的原型設計或最后生產階段才解決。
電力傳輸設備必須滿足具體標準的要求才能夠上市,這就是多物理場仿真設計要應對的實際挑戰之一。美國聯邦通信委員會(FCC) 制定了辦公室環境中的電氣放射、噪聲等相關標準,除了符合這些標準,產品還必須滿足散熱等可靠性要求。
